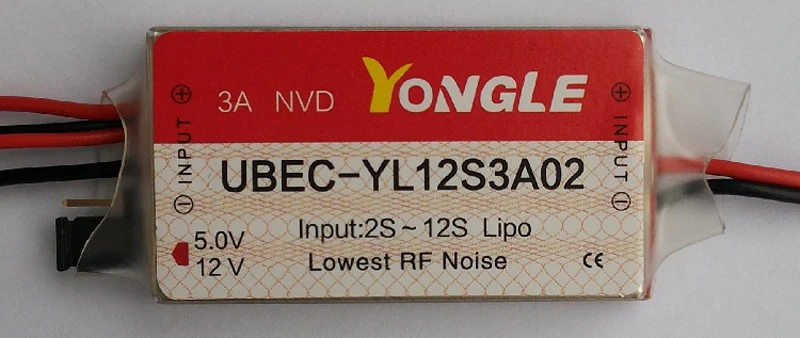

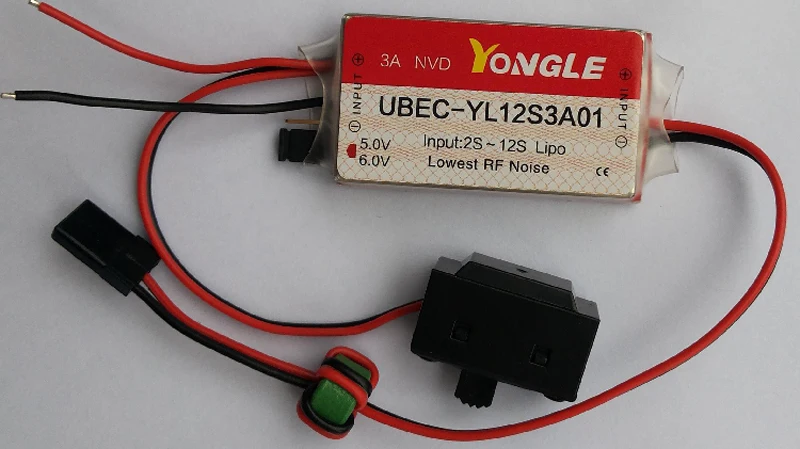

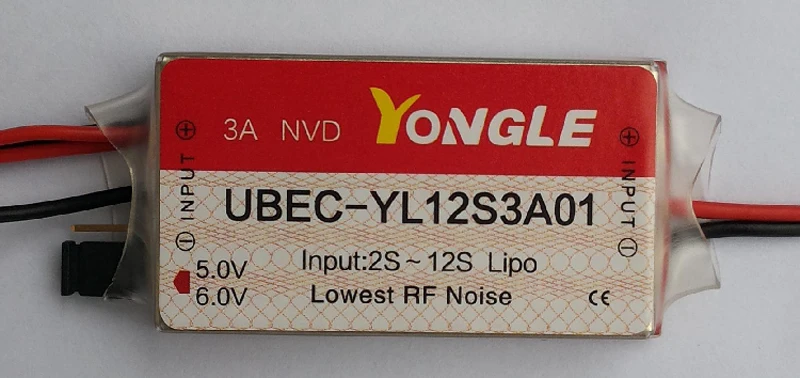

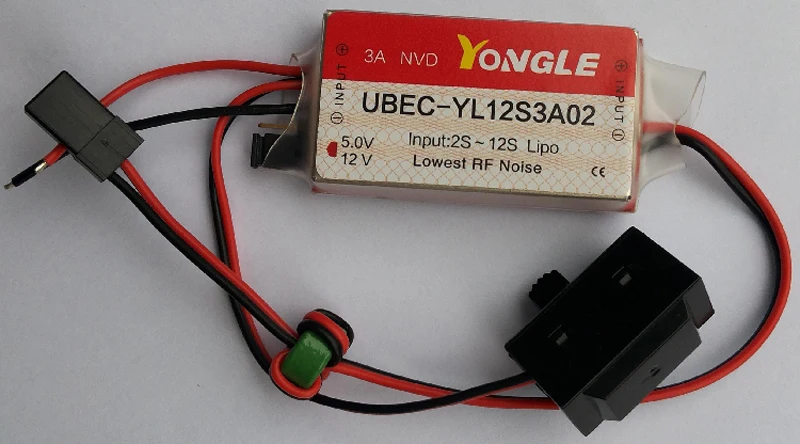

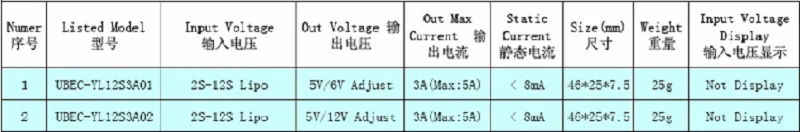

1 шт. 3 А UBEC полностью экранированная защита от помех ультратонкая схема устранения батареи 5 в 6 в 12 В переключаемые 2-12S Lipo детали для радиоуправляемой модели ESC   UBEC-YL12S3A-это импульсный источник питания типа UBEC с непрерывным выходным током 3A. Он принимает импортированный с высокой пропускной способностью, понижающий DC-DC переключатель IC дизайн, маленький размер, светильник вес и большой выходной мощности. В то же время он принимает защитный чехол, закрытый Магнитный силовой индуктор и магнитное кольцо, чтобы избежать электромагнитных помех.   UBEC может получить напряжение постоянного тока, подходящее для работы приемников и других устройств от литиевого аккумулятора 2S-12S, И стабильно обеспечивает до 3 А выходного тока для питания устройств, таких как приемники, гироскопы и несколько сервоприводов. Идеально подходит для больших стационарных и электрических вертолетов. С помощью этого устройства вы можете получить требуемую приемником мощность непосредственно от источника питания, без необходимости иметь отдельный блок питания приемника.   1. Характеристики модели продукта:   2. Особенности продукта:   2,1 с использованием импортного импульсного источника питания IC эффективность составляет до 90%. 2,2, обеспечивая производительность, компактный дизайн, малый размер, легкий вес, всего 25 г. 2,3. Низкий уровень шума, все компоненты полностью экранированы, и используются закрытые магнитные индукторы высокой мощности. В то же время Выходная линия оснащена магнитным кольцом, что значительно уменьшает электромагнитные помехи. 2,4, выходной ток большой, непрерывный выходной ток-3A, а максимальный выходной ток-5A; Потребность в мощности оборудования полностью гарантируется. 2,5, с широким диапазоном рабочего напряжения, может нормально работать между 2S-12S. 2,6, с защитой от перегрева, защитой от короткого замыкания на выходе, перенапряжением на выходе и защитой от обратной стороны. 2,7, выходной индикатор, используйте красный светодиодный индикатор работы, UBEC нормальное рабочее время, световой светильник. 2,8, Мягкий переключатель запуска, откройте или закройте выход UBEC через Мягкий переключатель запуска.     3. Как использовать:   3,1, 5 В/6 В (YL12S3A01) Выходное напряжение переключения: через колпачок перемычки для выбора. Джемпер вставляется в пин1 и пин2. Два контакта выбраны для выхода 6 в. Два штыря вставлены в pin2 и pin3 Выберите выход 5 В. Пожалуйста, обратитесь к рисунку. Если колпачок перемычки потерян, выход UBEC по умолчанию составляет 5 В. 3,2, 5 В/12 В (YL12S3A02) Выходное напряжение переключения: Выберите перемычку. Джемпер вставляется в пин1 и пин2. Два контакта имеют выход 12 В. Два контакта pin2 и pin3 имеют выход 5 В. Пожалуйста, обратитесь к рисунку. Если колпачок перемычки потерян, выход UBEC по умолчанию составляет 5 В. 3,3. Индикатор питания: индикатор питания используется для отображения выходного состояния. Если он яркий, UBEC имеет нормальное напряжение на выходе. Если он не горит, пожалуйста, проверьте, подключен ли кабель питания и аккумулятор хорош. 3,4. Включение/выключение выхода: переключатель настроен на «Вкл», Выход включен; Положение «Выкл» включено, а выход выключен.       4. Специальные инструкции:   4,1. Хотя были приняты различные меры для уменьшения электромагнитных помех, UBEC режима регулятора переключения не может полностью избежать небольшого количества электромагнитных помех во время работы; Для обеспечения нормальной работы приемника, пожалуйста, выводите выходное магнитное кольцо и UBEC master Держите расстояние платы как можно дальше (Магнитное кольцо не может быть наложено на основную контрольную панель), и весь UBEC должен быть как можно дальше от приемника. 4,2. Чехол небольшого количества оборудования для передачи изображений с плохой защитой от помех может показать, что UBEC может мешать передаче изображения. Если это произойдет, пожалуйста, уменьшите количество включений магнитного кольца или непосредственно удалите его. Магнитное кольцо. Основная причина заключается в том, что защитное магнитное кольцо используется для подавления помех в обычном режиме. Чем больше количество поворотов, тем сильнее способность подавления, но чем больше количество поворотов, тем сильнее распределенная емкость. Для высокочастотных и частотных помех, чем меньше распределенная емкость, тем лучше. Распределенная емкость также относится к материалу магнитного кольца. Вот почему существует очень мало устройств передачи изображений, которые могут иметь магнитное кольцо и помехи.   Посылка включает в себя:   1 шт х UBEC
