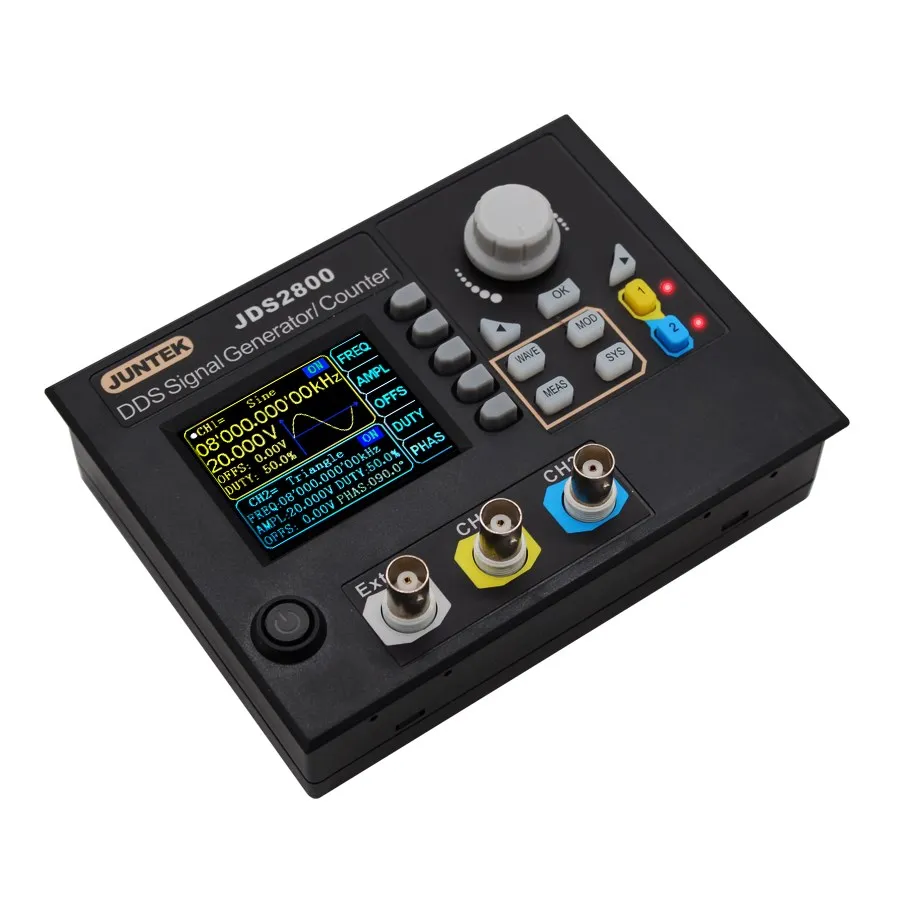

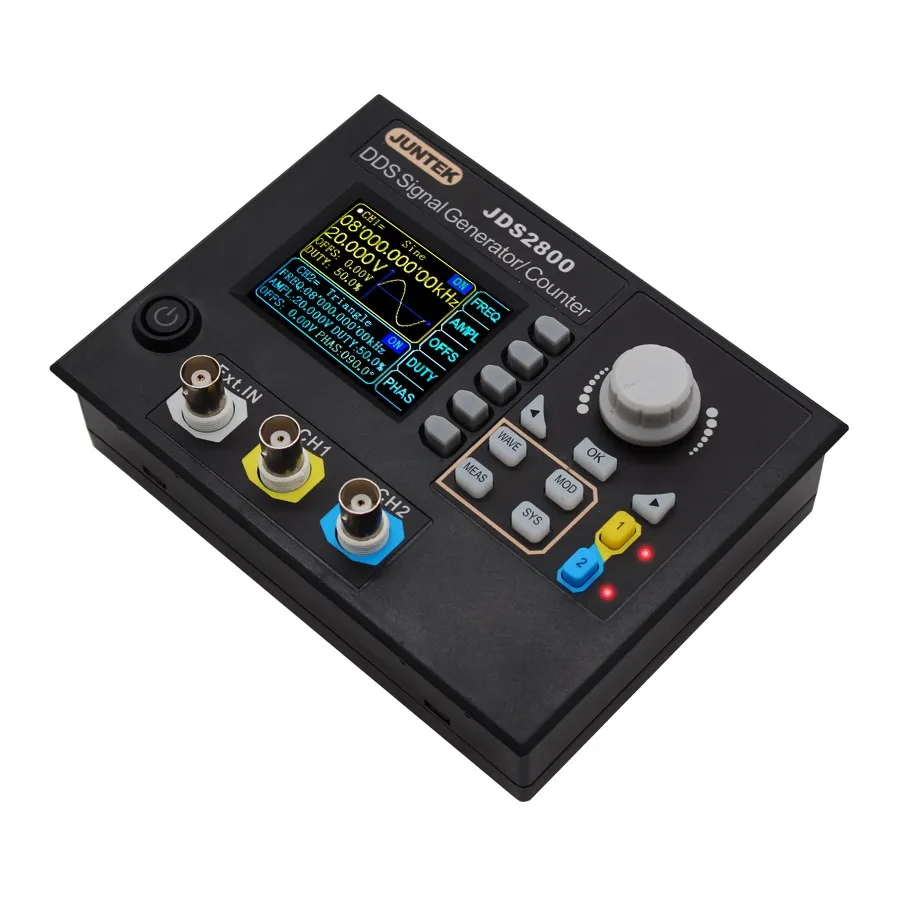

JDS2800 цифровой измеритель частоты произвольной формы 266MSa/s 15 МГц 40 60 DDS

JDS2800 цифровой измеритель частоты произвольной формы 266MSa/s 15 МГц 40 60 DDS

Двухканальный генератор сигналов серии JDS2800 сочетает в себе несколько функций s в одном, таких как генератор функциональных сигналов, генератор произвольной формы, импульсный генератор, развертка, счетчик и счетчик частоты и т. д. Прибор использует технологию прямого цифрового синтезатора (DDS) и обеспечивает стабильные, точные, чистые и низкие сигналы искажений. Это отличный испытательный или измерительный инструмент для инженеров электроники, электронной лаборатории, обучения и исследований.

Особенности:

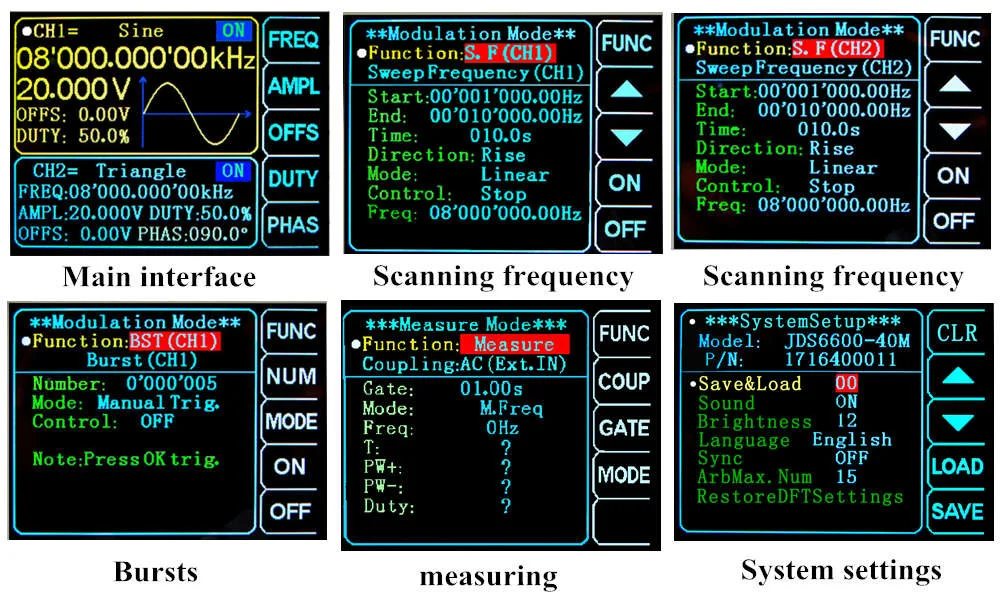

1. Принять 320*240 2,4 "TFT цветной ЖК-дисплей, одновременно отображать параметры CH1 и CH2;Способность воспроизводить узоры пользовательской формы волны;

2. Используйте Мягкие силиконовые ключи вместо традиционных патч-ключей, высокая чувствительность и удобство в эксплуатации;

3. Макс. Выходная частота (Синусоидальная волна) до 15 МГц/40 МГц/60 МГц (опционально), частота дискретизации 266MSa/s и вертикальное разрешение 14 бит

4. Полностью независимый выход с двумя каналами, синхронизация работы и регулируемая фаза

5. Отличное улучшение производительности квадратных волн, диапазон квадратных частот до 25 МГц без искажений

6. 60 групп произвольных волн, глубина памяти каждой группы составляет 2048*14 бит;

7. Высокочастотная точность и разрешение: точность частоты до 10(-6) величины, общий диапазон разрешения частоты составляет 0,01 Гц

8. Высокое разрешение амплитуды: минимальное разрешение амплитуды может достигать 1МВ, амплитудный диапазон 0Vpp ~ 20Vpp

9.Рабочий цикл каждого канала может регулироваться независимо, Регулируемое разрешение 0.1%

10.Функция развертки: Линейная развертка и логарифмическая развертка функции; 0,1 s-999,9 s Время развертки, вперед, назад и направления круговой развертки

11.С импульсными поездами функция разрыва выходного сигнала: позволяет выходу блока 1 ~ 1048575 произвольных импульсных поездов

12.Функции измерения: может измерять частоту сигнала, цикл, ширину положительного/отрицательного импульса и рабочий цикл; Частотный диапазон 1 Гц ~ 100 МГц

13.-9,99 V ~ 9,99 V DC офсетная печать, офсетная печать Разрешение: 0,01 V

14.С функцией вывода цифрового сигнала, КМОП Выходной диапазон 0 ~ 10 в

15.Функция хранения: может хранить 100 групп параметров, установленных пользователем и извлекать в любое время

Функция счетчика: с режимами соединения постоянного и переменного тока

16.Функция редактирования произвольных волн: пользователь может редактировать произвольные волны на ПК, а затем загружать на выход из инструмента

17.Функция связи: ПК может использоваться для управления прибором

18. С защитой от короткого замыкания на выходе: все выходы сигнала могут работать 60 с при нагрузке короткого замыкания

Спецификация:

Напряжение:AC100-240V

Тип(Опционально): Штепсельная вилка стандарта США 15 МГц, штепсельная вилка стандарта ЕС 15 МГц, штепсельная вилка стандарта США 40 МГц, штепсельная вилка стандарта ЕС 40 МГц, штепсельная вилка стандарта США 60 МГц, штепсельная вилка стандарта ЕС 60 МГц

JDS2800-15MHz
Характеристики частоты:
Синусоидальный Диапазон частот: 0 ~ 15 МГц
Диапазон квадратных частот: 0 ~ 15 МГц
Треугольный Частотный диапазон: 0 ~ 15 МГц
Диапазон частоты импульса: 0 ~ 6 МГц
TTL Цифровой частотный диапазон: 0 ~ 6 МГц
Частотный диапазон произвольной волны: 0 ~ 6 МГц
Время квадратного подъема: ≤ 25 нс
Диапазон регулировки ширины импульса: 100nS - 4000S
Точность частоты: ± 20 ppm
Стабильность частоты: ± 1 ppm/3h

JDS2800-40MHz

Характеристики частоты:

Синусоидальный Диапазон частот: 0 ~ 40 МГц

Диапазон квадратных частот: 0 ~ 25 МГц

Треугольный Частотный диапазон: 0 ~ 25 МГц

Диапазон частоты импульса: 0 ~ 6 МГц

TTL Цифровой частотный диапазон: 0 ~ 6 МГц

Частотный диапазон произвольной волны: 0 ~ 6 МГц

Время квадратного подъема: ≤ 10 нс

Диапазон регулировки ширины импульса: 40nS- 4000S

Точность частоты: ± 20 ppm

Стабильность частоты: ± 1 ppm/3h

JDS2800-60MHz

Характеристики частоты:

Синусоидальный Диапазон частот: 0 ~ 60 МГц

Диапазон квадратных частот: 0 ~ 25 МГц

Треугольный Частотный диапазон: 0 ~ 25 МГц

Диапазон частоты импульса: 0 ~ 6 МГц

TTL Цифровой частотный диапазон: 0 ~ 6 МГц

Частотный диапазон произвольной волны: 0 ~ 6 МГц

Время квадратного подъема: ≤ 10 нс

Диапазон регулировки ширины импульса: 25nS- 4000S

Точность частоты: ± 20 ppm

Стабильность частоты: ± 1 ppm/3h

Следующие технические индикаторы одинаковы для всех 3 моделей

Характеристики формы волны:

Форма волны: синус, квадрат, треугольник, пульс (коррекция рабочего цикла, ширина импульса и время цикла регулируются), произвольная волна, CMOS, уровень постоянного тока, полуволна, полная волна, pos-ladder, neg-Ladder, noise, exponential rise, exponential fall, tone, cink pulse, lorentz pulse и 60 видов пользовательских форм сигналов.

Разрешение волны: 14 бит

Частота дискретизации сигнала: 266 MSa/s

Длина волны: 2048 точек

Синусоидальное подавление: ≥ 45dBc(<1 МГц);≥ 40dBc(1 МГц ~ 20 МГц)

Синус-полное гармоническое искажение: <0.8%(20 Гц ~ 20 кГц, 0dBm)

Квадратные и импульсные (квадратные): ≤ 5%

Диапазон квадратных и импульсных циклов (пульс): 0,1-99.9%

Пандус волна-линейность: ≥ 98% (0,01 Гц ~ 10 кГц)

Технические характеристики на выходе:

Амплитуда диапазон: частота <10 МГц, 0-20VPP; Частоты> 10 МГц, 0- 10Vpp.

Амплитудное Разрешение: 1 мВ

Амплитудная стабильность: ± 0.5%/5 ч

Амплитудная Плоскостность: ± 5%(<10 МГц);± 10%(>10 МГц)

Характеристики формы волны:

Выходное сопротивление: 50Ω ± 10% (Типичный)

Защита: короткое замыкание 60S не будет повреждено

Смещение постоянного тока:

Офсетная печать диапазон регулировки: Выход амплитуда> 2V-9,99 V ~ 9,99 V; 0,2 V

Офсетная печать Разрешение: 0,01 V

Характеристики фазы:

Диапазон регулировки фаз: 0 ~ 359.9o

Разрешение фазы: 0.1o

TTL/COMS выход:

Низкий уровень по уровню поверхности: <0,3 V

Высокий уровень: 1- 10 в

Повышение уровня/время падения: ≤ 20 нс

Функции внешнего измерения:

Функция счетчика частоты-Диапазон измерения частоты: 1 Гц ~ 100 МГц

Функция счетчика частоты-Точность измерения: время ворот непрерывно регулируется между 0,01 S ~ 10s

Счетчик функций-счетная область: 0-4294967295

Режим работы счетчика: 2 режима соединения, постоянный ток и переменный ток

Функция счетчика-режим подсчета: ручная работа

Диапазон напряжения входного сигнала: 2-20 Vpp

Измерение ширины импульса: 0.01us (разрешение), 20s (максимальное время измерения)

Измерение периода: 0.01us (разрешение), 20s (максимальное время измерения)

Функции развертки:

Канал развертки: CH1 или CH2

Тип развертки: Линейная развертка, бревенчатая развертка

Время подметания: 0,1 s ~ 999,9 s

Диапазон установки: произвольно установить между точкой запуска и точкой остановки

Направление развертки: вперед, назад и круглый ход

Общие технические параметры:

Дисплей Тип: 2,4 дюймов TFT цветной ЖК-дисплей

Хранение и загрузка-Количество: 100 групп

Хранение и загрузка-Расположение: от 00 до 99 (извлечение данных о месте 00 по умолчанию)

Произвольная волна-Количество: от 1 до 60, всего 60 групп (по умолчанию 15 групп)

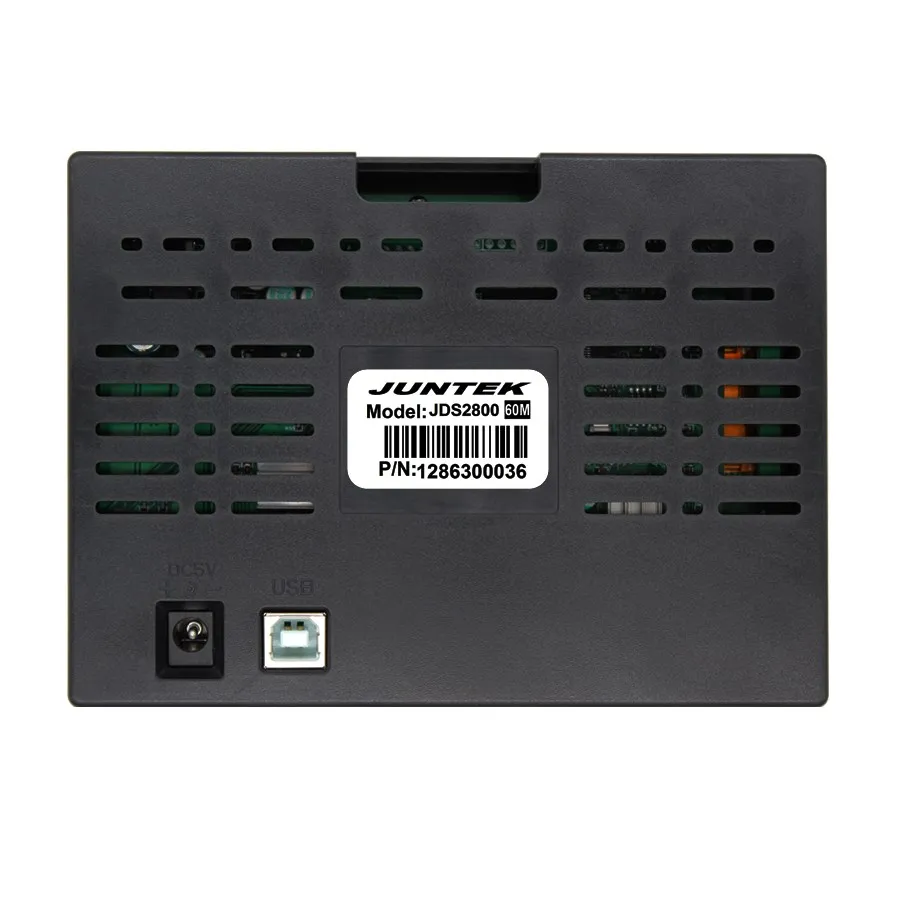

Режим интерфейса: USB к последовательному интерфейсу

Интерфейс расширения: есть последовательный интерфейс режима уровня TTL, который будет удобен для вторичного развития.

Скорость связи-стандарт: 115200 bps

Протокол связи-принять команду: Линейный режим, открытый протокол

Мощность питания: DC 5 V ± 0,5 V

Процесс производства: технология поверхностного монтажа, крупномасштабная интегральная схема, высокая надежность, длительный срок службы

Пользователь может установить или выключить

Рабочие характеристики: Полная кнопка работы, ручка непрерывной регулировки

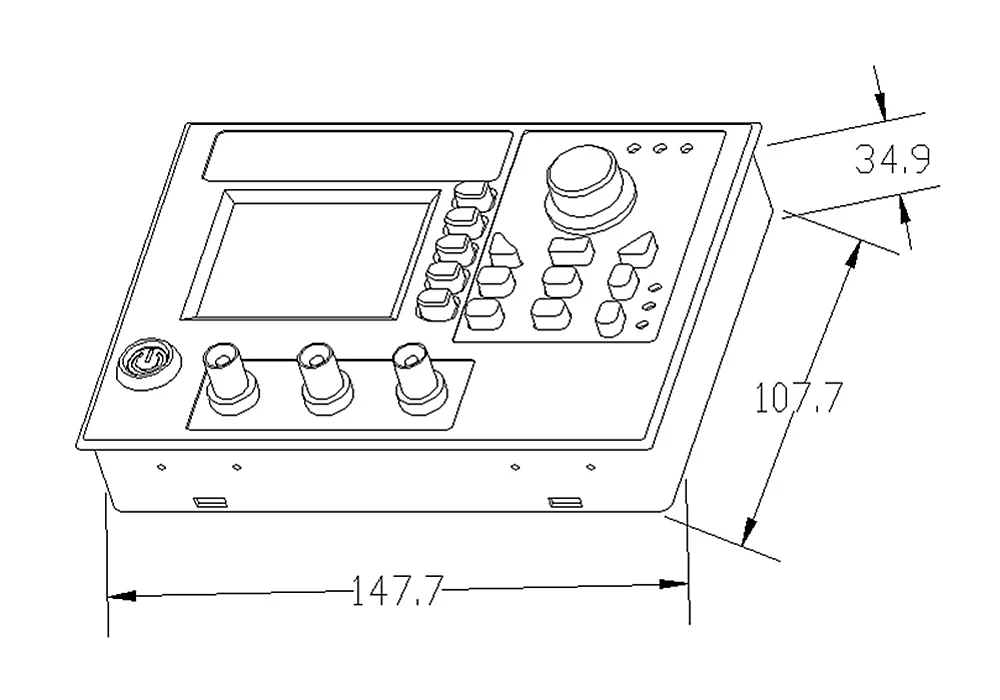

Размеры: 15,5*11,5 см/6,1 * 4.5in
Вес: около 730g ~ 780g/25,7 oz ~ 27,5 oz

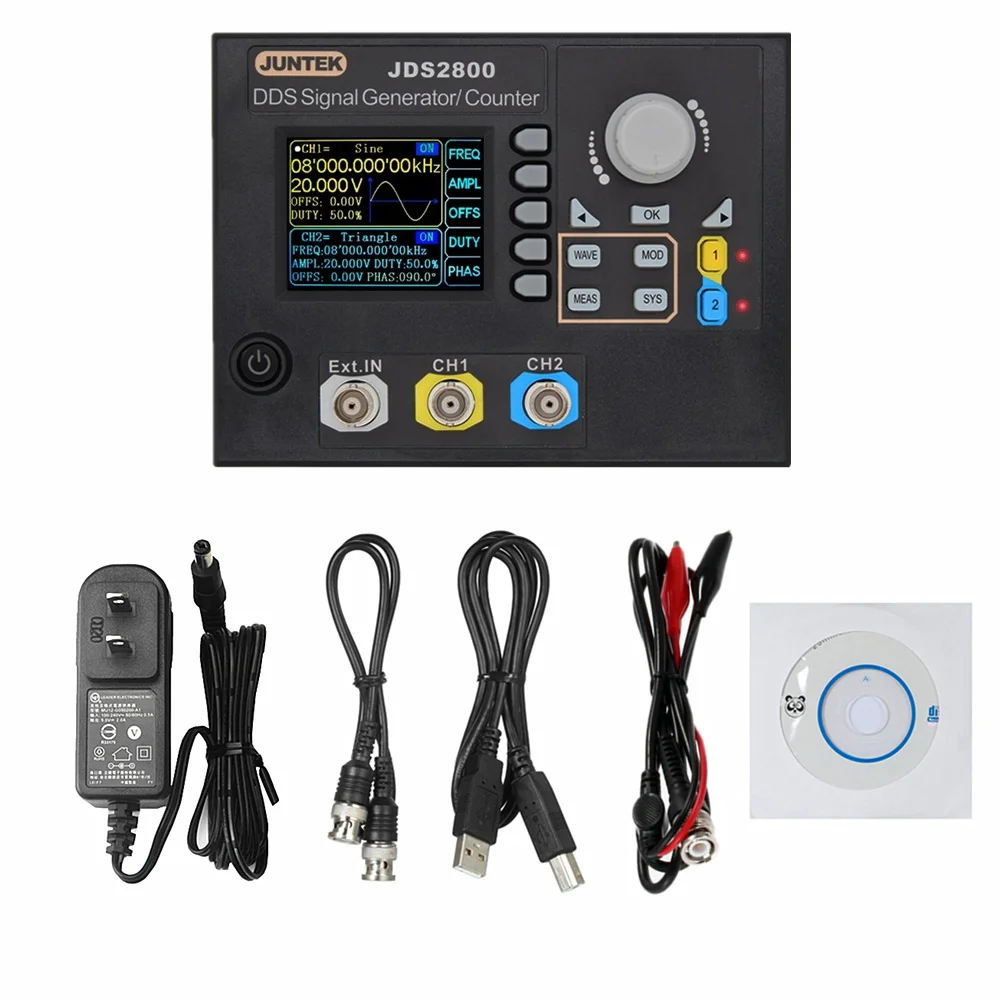

Посылка:

1 * DDS генератор сигналов

1 * CD

1 * Мощность адаптер (в: 100 ~ 240V ~ 50/60Hz, Выход: 5,0 V-2.0A)

1 * USB кабель для передачи данных

1 * BNC-BNC кабель

1 * кабель BNC-Clip
