ZeDaShuaiQi Store
Магазина ZeDaShuaiQi Store работает с 18.07.2019. его рейтинг составлет 93.76 баллов из 100. В избранное добавили 5353 покупателя. Средний рейтинг торваров продавца 4.7 в продаже представленно 570 наименований товаров, успешно доставлено 5893 заказов. 2050 покупателей оставили отзывы о продавце.
Характеристики

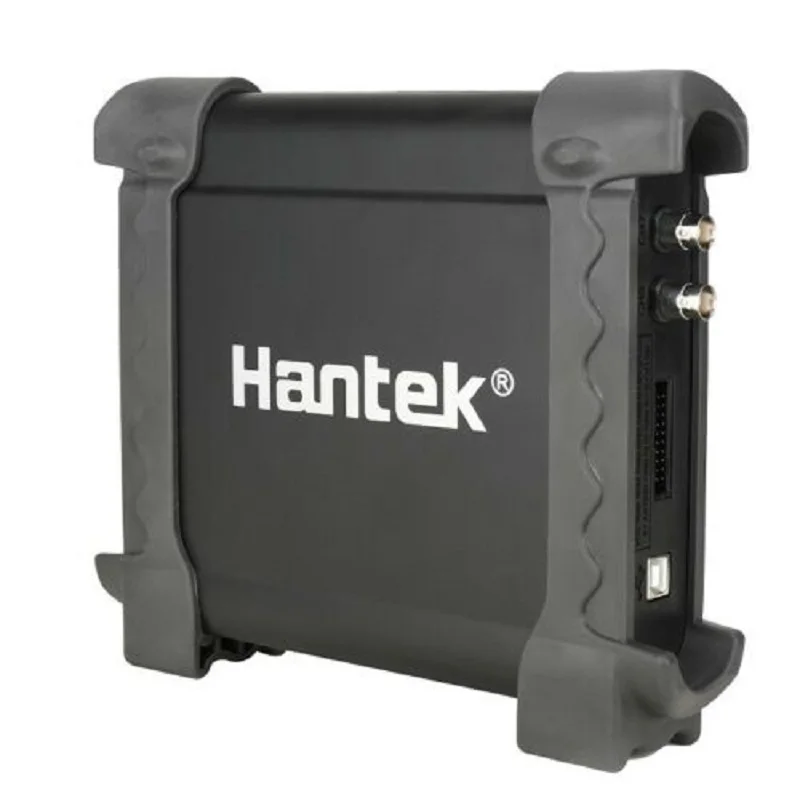

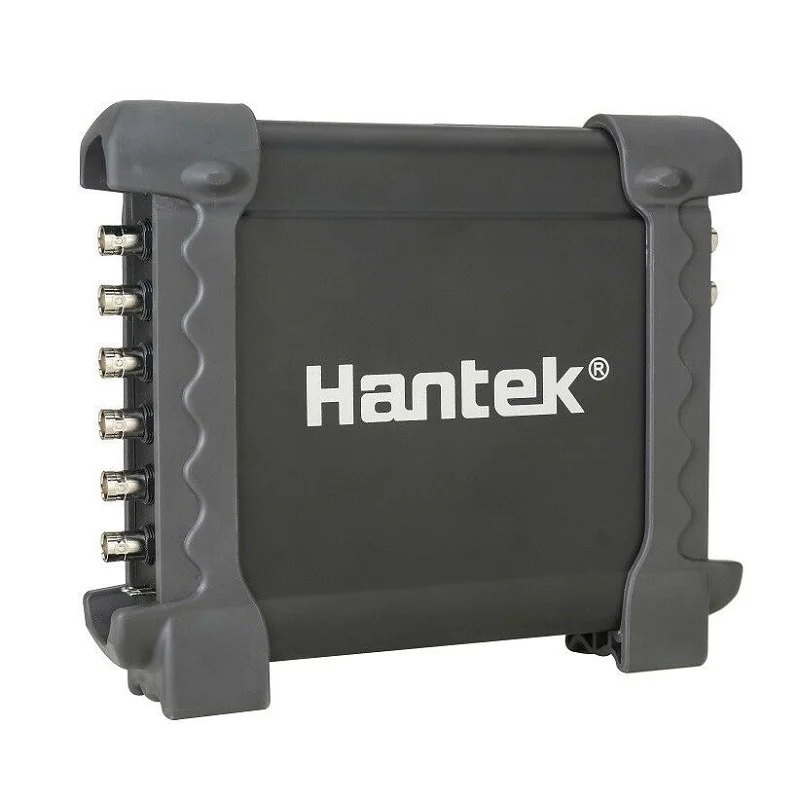

Hantek CC65 + головка 1008C 8 каналов USB Автоматический осциллограф/DAQ/PC портативный
История изменения цены
*Текущая стоимость уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-28-2026 | 0.21 руб. | 0.41 руб. | 0 руб. |
| Feb-28-2026 | 0.23 руб. | 0.35 руб. | 0 руб. |
| Jan-28-2026 | 0.38 руб. | 0.38 руб. | 0 руб. |
| Dec-28-2025 | 0.6 руб. | 0.16 руб. | 0 руб. |
| Nov-28-2025 | 0.44 руб. | 0.68 руб. | 0 руб. |
| Oct-28-2025 | 0.74 руб. | 0.97 руб. | 0 руб. |
| Sep-28-2025 | 0.8 руб. | 0.26 руб. | 0 руб. |
| Aug-28-2025 | 0.44 руб. | 0.13 руб. | 0 руб. |
| Jul-28-2025 | 0.25 руб. | 0.47 руб. | 0 руб. |
Описание товара

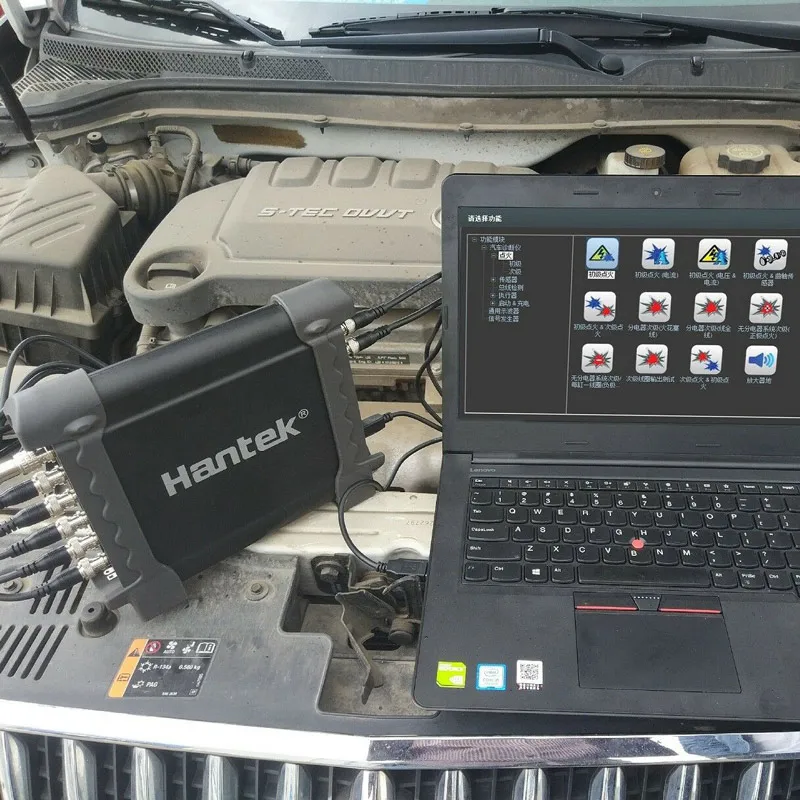

8 каналов осциллографа для тестирования транспортного средства. Более 70 типов автомобильной диагностической функции (зажигание/датчик/Обнаружение шины/перфорация/стартер и зарядные цепи и т. д.).
Функция поддержки видео, предоставляет видео помощь в диагностике, которую можно смотреть онлайн,
Результаты диагностики могут быть сгенерированы диагностическим отчетом., напечатаны или сняты скриншот нажатием одной кнопки, много методов для сохранения данных.
Поддерживается для записи сигнала в течение длительного времени. Он может имитировать распределительный вал и сигнал коленчатого вала.
Передача сигналов через USB 2,0 интерфейс подключи и работай, и нет необходимости дополнительного источника питания;
Функция выбор
Существует три функции диагностики транспортного средства, осциллографа и генератора сигналов, включая 78 типов функции диагностики транспортного средства.
Одна кнопка скриншот
Сохраните форму тока и создайте изображения. Место хранения опционально и легко найти.
Краткое руководство
Вызовите столбец быстрого руководства одной кнопкой. Есть специальное vedio руководство для каждой функции диагностики транспортного средства, включая метод проводки, метод регулировки, эталонный сигнал и т. д. и поддерживается проверка через сканирование qr-кода.
Опорного сигнала
Есть 78 типов стандартной формы сигнала внутри и может быть вызволено или закрыто одной кнопкой. Удобно для того, чтобы быть сопоставлены.
Метод измерения
20 типов автоматических методов измерения, которые могут быть выбраны или закрыты одной кнопкой. Это удобно и визуально, чтобы прочитать результат.
Печать
Результат может быть напечатан одной кнопкой и генерировать отчет о диагностике, который легко быть сохранен и записан.
В соответствии с указанным сравнение сигналов
Пользователь может сохранить форму сигнала в качестве формата REF и повторно отправить его, когда вам нужно сравнить две формы сигнала, рассчитанные в разное время.
Хранение данных
Результат диагностики может быть сохранен в формате txt, csv, rfc, xls, doc, jpg и т. Д. Его удобно проверять и сравнивать позже.
8CH Диагностика автомобиля
Сигнал 8CH может измеряться одновременно. Измерение напряжения каждого канала может быть отрегулировано самостоятельно. Вы можете открыть или закрыть каждый канал.
Функция записи сигналов
Поддержка записи и воспроизведения сигнала. Форму волны можно сохранить на жестком диске компьютера и легко читать. Нет ограничений на время записи, которое может долго измерять и записывать форму сигнала для устранения проблем.
Многоязыковой Поддержка
Поддерживает поверхность дисплея на китайском, английском, немецком языке, и его можно свободно переключать.
Измерение курсора
Поддержка 4 типов режимов измерения курсора-поперечный, Трековый, горизонтальный и вертикальный. Легко считывать время и напряжение неправильного сигнала.
Цвет и легкость
Фоновый цвет является необязательным как предпочтения потребителя. И легкость формы волны и гриля настраивается.
Простота установки программного обеспечения
Установите программное обеспечение ПК и начните использовать без каких-либо других драйверов. Поддержка WIN XP/7/8/10.
USB Связь
USB2.0 источник питания + Коммуникационный интерфейс, подключи и работай, и поддержка горячего подключения.
Генератор сигналов
Функция генератора сигналов, может имитировать коленчатый вал и распределительный сигнал.
| |
Зажигания |
Первичное зажигание (напряжение) |
|
| Первичное зажигание (ток) |
|||
| Первичное зажигание (напряжение и ток) |
|||
| Первичное зажигание (сенсер коленчатого вала) |
|||
| Первичное зажигание и вторичное зажигание |
|||
| Вторичный |
Тип распределителя вторичного зажигания (заглушка) |
||
| Тип распределителя вторичного зажигания (King Lead) |
|||
| Вторичный СОП (положительный) |
|||
| Вторичный СОП или КПК (отрицательный) |
|||
| Диагностический выход вторичной катушки |
|||
| Вторичное зажигание и первичное зажигание |
|||
| Датчики давления |
Датчики воздушного потока |
Расходомер воздуха (горячий провод) |
|
| Расходомер воздуха (воздушный лопасть) |
|||
| Датчик расхода воздуха (BOSCH Diesel) |
|||
| Воздухозаборник PressureSensor (BOSCH Diesel) |
|||
| Распределительного вала |
Распределительный вал (Индуктивный) |
||
| Распределительный вал (переменный ток) |
|||
| Распределительный вал (эффект Холла) |
|||
| Распределительный вал (BOSCH Common Rail Diesel) |
|||
| Коленчатый вал |
Коленчатый вал Индуктивный бег |
||
| Коленчатый вал Индуктивный сгибать |
|||
| Коленчатый вал Холла |
|||
| Датчик коленчатого вала и первичное зажигание |
|||
| Компонентов |
Пикап дистрибьютора (эффект Холла) |
||
| Компонентов Индуктивный Палочки-сгибать |
|||
| Компонентов Индуктивный Палочки кроссовки на шнуровке |
|||
| Лямбда-зонд Датчики |
Лямбда-зонд Сенсор из оксида титана |
||
| Лямбда-зонд Сенсор циркония |
|||
| Лямбда датчик циркония пред & пост кота |
|||
| Датчик положения дроссельной заслонки |
Датчик положения дроссельной заслонки потенциометр |
||
| Датчик положения дроссельной заслонки переключатель |
|||
| Переключатель дроссельной заслонки (Bosch Diesel) |
|||
| Цифровой датчик скорости ABS |
|||
| Аналоговый датчик скорости ABS |
|||
| Температура охлаждающей жидкости (5 В) |
|||
| Температура охлаждающей жидкости (GM/Vauxhall Simtec |
|||
| Крушение Сенсор |
|||
| Карта аналоговый |
|||
| Карта Цифровой |
|||
| Датчик скорости дорожного движения с эффектом Холла |
|||
| Педаль акселератора (Bosch Diesel) |
|||
| Диагностика автобуса |
Подключению CAN-шины |
Вид данных CAN Bus |
|
| Целостность сигнала CAN Bus |
|||
| CAN Bus LH длинный захват |
|||
| LIN автобус |
LIN автобус |
||
| Двигатель |
Бензин |
Одноточечный инжектор (напряжение) |
|
| Одноточечный инжектор (ток) |
|||
| Многоточечный инжектор (напряжение) |
|||
| Многоточечный инжектор (ток) |
|||
| Напряжение и ток инжектора |
|||
| Ток инжектора и первичное зажигание |
|||
| Дизельное топливо |
Common Rail Diesel (ток) |
||
| Инжектор Bosch CDi 3 (ток) |
|||
| Инжектор Bosch дизель (холостой ход) |
|||
| Инжектор Bosch дизель (ускорение) |
|||
|
|
Дизельные свечи Вилки |
||
| Электронный топливный насос |
|||
| Соленоидный клапан из углеродистой канистры |
|||
| ERG электромагнитный клапан рециркуляции |
|||
| Пример шагового двигателя 1 |
|||
| Пример шагового двигателя 2 |
|||
| Клапан контроля скорости холостого хода (поворотный) |
|||
| Клапан контроля скорости холостого хода (Электромагнит) |
|||
| Сервомотор дроссельной заслонки (на холостом ходу) |
|||
| Сервомотор дроссельной заслонки (ускорение) |
|||
| Bosch CDi3 клапан управления количеством |
|||
| Клапан регулятора давления Bosch CDi3 |
|||
| Вентилятор охлаждения с переменной скоростью |
|||
| Вентилятор охлаждения с переменной скоростью |
|||
| Переменный распределительный клапан |
|||
| Запуск и зарядка |
Зарядный схемы |
Ток/напряжение цепей зарядки |
|
| Цепи зарядки ток/напряжение Пуск 24 В |
|||
| Цепи зарядки ток/напряжение холостого хода 24 В |
|||
| Цепи зарядки генератор переменного тока пульсации/диод диагностики |
|||
|
|
Относительная сжатия бензин |
||
| Относительная сжатия дизельного топлива |
|||
| Начиная с Напряжение падение |
|||
| Общие осциллограф |
Модель |
Hantek1008C |
|
| Аналоговый канал |
8 |
||
| Вход сопротивление |
Сопротивление: 1MΩ |
||
| Вход чувствительность |
От 10 мВ/див до 5 В/Див |
||
| Вход муфта |
Постоянного тока |
||
| Разрешение |
12 бит |
||
| Объем памяти |
4K |
||
| Макс. Вход |
400 В (пик постоянного тока + переменного тока) |
||
| Частота выборки в реальном времени |
2.4MSa/s |
||
| Время baserange |
1ns/div до 20000s/div (1-2-5последовательностей) |
||
| Время Основание точность |
± 50ppm |
||
| Источник запуска |
CH1, CH2,CH3,CH4, CH5, CH6,CH7,CH8 |
||
| Режим запуска |
Края |
||
| Вход оси X |
CH1 |
||
| Входной сигнал оси Y |
CH2 |
||
| Напряжение измерения |
Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase,Vavg, Vrms, Vcrms, Preshoot, Overshoot |
||
| Измерения времени |
Частота, период, время подъема, время падения, положительная ширина, отрицательная ширина, рабочий цикл |
||
| Курсоры измерения |
Горизонтальный, вертикальный, трек, режимы автоматического измерения |
||
| Сигналов процесса |
+,- , X, ÷, FFT, Invert |
||
| Напряжение диапазон |
От 10 мВ до 5 В/div @ x 1 зонд |
||
| От 100 мВ до 50 В/div @ x 10 зонд |
|||
| 10 в до 5000 в/div @ x 1000 зонд |
|||
| 100 В до 50000 в/div @ x 10000 зонд |
|||
| От 200 мВ до 100 в/div @ 20:1 |
|||
| Постоянная сила тока |
100 мА до 50.0a/div @ CC65(20A) |
||
| 1000mA to500.0A/div @ CC65(65A) |
|||
| 1A to100.0A/div @ CC650(60A) |
|||
| 1A to200.0A/div @ CC1100(100A) |
|||
| 10A to2000.0A/div @ CC1100(1100A) |
|||
| БПФ |
Прямоугольная, Hanning, Hamming, Blackman Window |
||
| Математика |
Сложение, вычитание, умножение, деление |
||
| Интерфейс |
USB 2,0 (полная скорость) |
||
| Мощность |
Не требуется дополнительный источник питания |
||
| Размеры |
190x167x35 (мм) |
||
| Вес |
0,63 кг |
||
| Датчик зажигания высокого давления |
1 |
||
| Programmablesignal генератор |
Канал |
8CH |
|
| Выход уровня |
LVTTL |
||
| Частотный диапазон |
0-250 кГц |
||
1. Подключите BNC класса A линия испытания на CH1 канал осциллографа, положительным полюсом вставляется в сигнальная линия терминал датчика положения распределительного вала через зонд, И отрицательный полюс заземлен с зажимом аллигатора;
2. Подключите BNC к концу B линия испытания на CH2 канал осциллографа, вставьте положительный полюс через зонд в положительной клемме кулачкового вала сигнальной линии, И заземление отрицательного зажима крокодила;
3. Включите источник питания с токовым зажимом CC65, поместите его в файл 1МВ/10мА, закрепите положительный электрод топливного инжектора и подключите его к осциллографу CH3;
4. Подключите тестовую линию HT30 BNC к аттенюатору HT201 и подключите его к каналу осциллографа CH4. Зонд положительное соединение датчик обнаруживает катушка зажигания Клемма заземления.

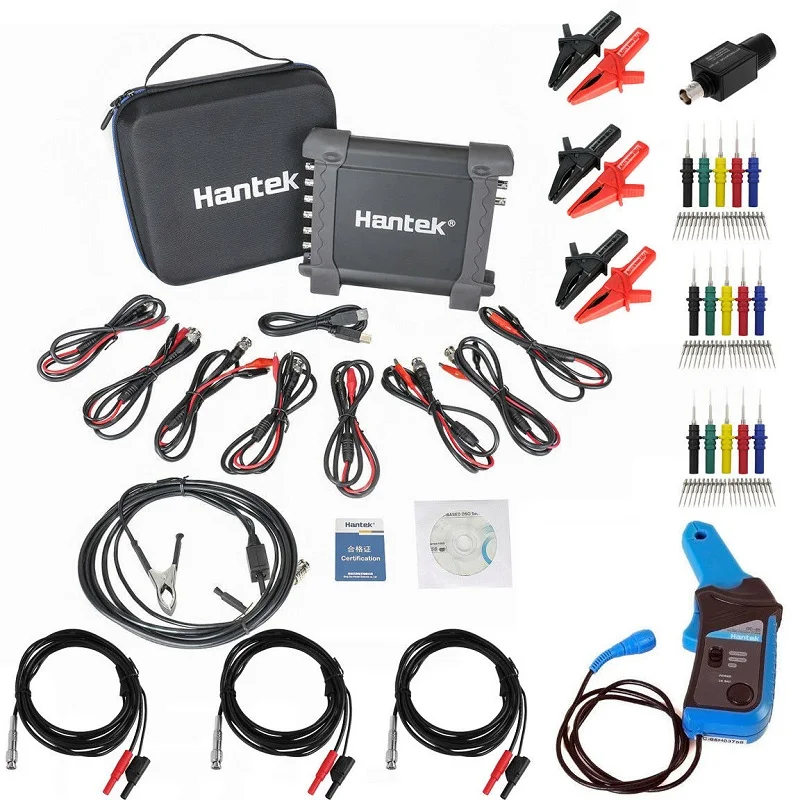

1008C 8CH Авто область/DAQ/8CH Программируемый генератор (основной корпус) * 1
HT30A Hantek BNC для двойной головки банана тестовая линия * 3
CC-65A AC/DC 20 кГц токовый зажим * 1

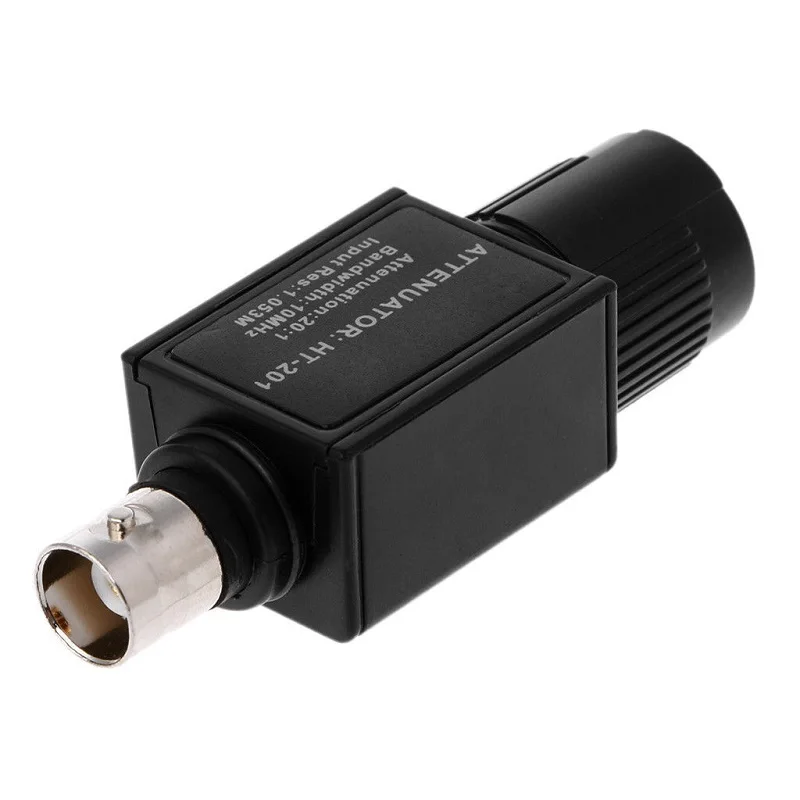

HT201 300V 20:1 пассивный оптический аттенюатор * 1
Вторичный зонд зажигания (HT25)* 1
Задний зонд * 3 комплекта (5 шт.)
Щуп-крокодил/кабель * 8
HT18A крокодил * 3

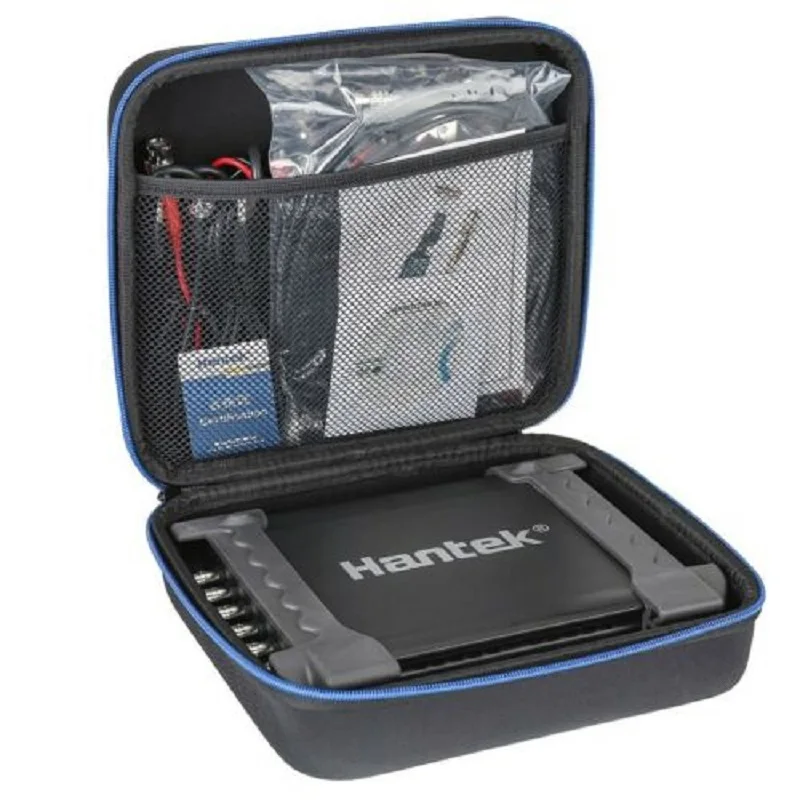

Сумка (см. Изображение) * 1
Руководство пользователя * 1
USB кабель * 1
CD (драйвер) * 1
