ESP8285 горелка прошивки + ESP M1 инструмент для загрузки кода Flasher Flash Downloader обновление

Список доставки

• 1 шт. модуль espm1modul = 1 * ESP-m1 wifi
• 1 шт. горелка-TypeC =1 * ESP8266 тестовая плата (Тип интерфейса: type-C)
• 1 шт. горелка-Micro usb =1 * ESP8266 тестовая плата (Тип интерфейса: Micro-USB)
• Набор (Микро-ESB) = 1 * ESP-m1Wifi модуль +1 * ESP8266 тестовая плата(Тип интерфейса: Micro-USB)
• Набор (TypeC)= 1 *ESP-m1Wifi модуль +1 * ESP8266 тестовая плата(Тип интерфейса: type-C)

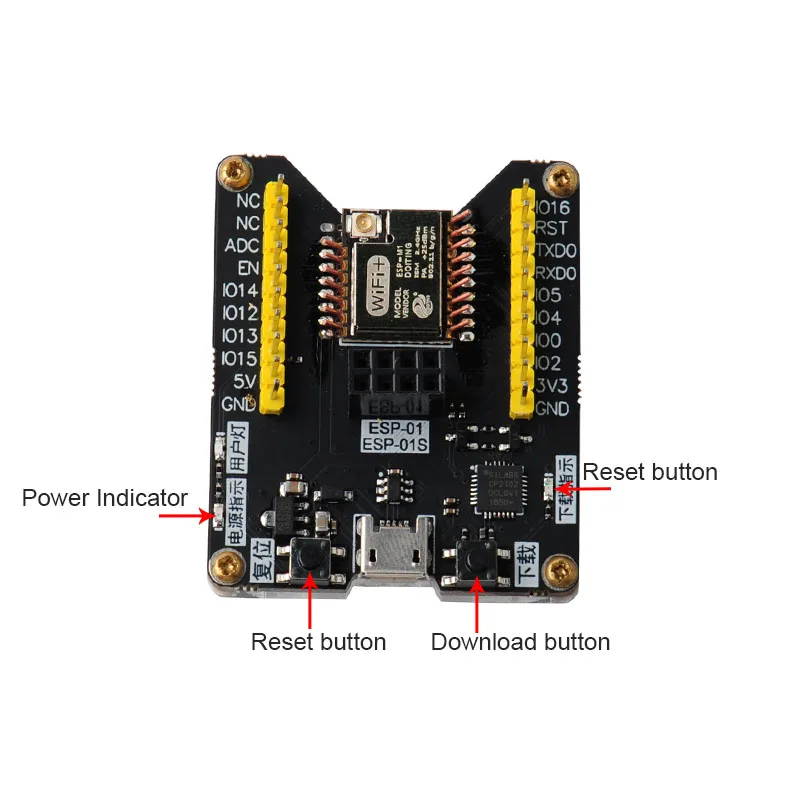

8285 тестовая плата:

• Эта плата подходит для тестирования прошивки модулей, таких как ESP-M1, ESP-M2, ESP-01, ESP-01s Все порты IO были экспортированы и могут быть использованы как минимальная системная плата или небольшая партия сжигания арматуры. Плата поддерживает функцию загрузки прошивки одним щелчком мыши и добавляет Программирование Индикатор режима (синий светильник) и индикатор последовательной связи (зеленый светильник).

Что такое ESP8285?

ESP8285 = ESP8266 + 1 м вспышка, подшипник высокой температуры 125 ℃ (один для ESP8266 всего 85 ℃). Более важно, код, запрограммированный в ESP8266, используется для ESP8285.

Введение

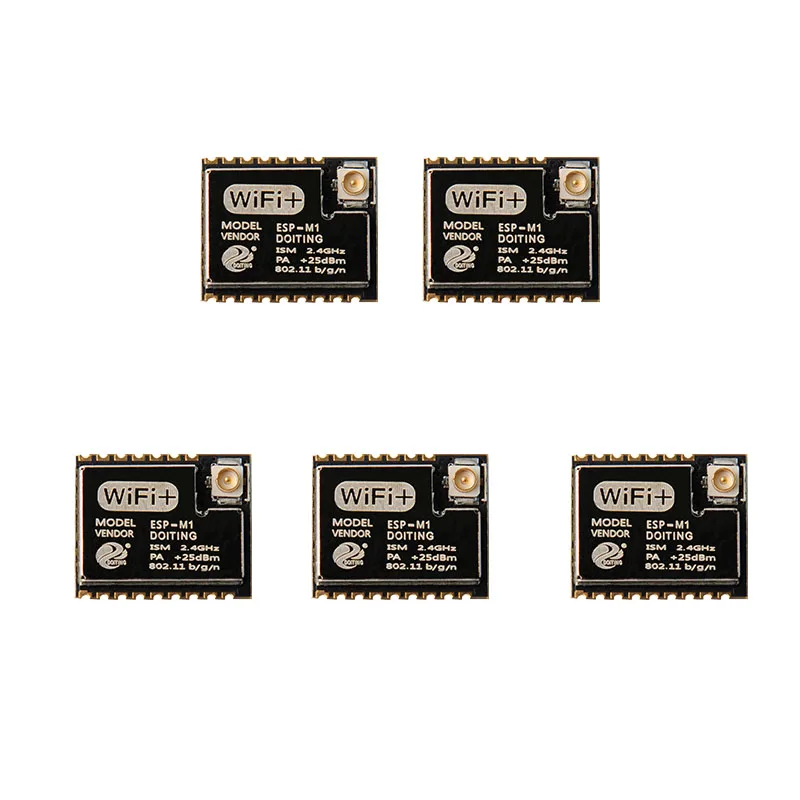

• ESP-M1 инкапсулируется высокопроизводительным чипом ESP8285, который равен чипу ESP8266 plus 1M Flash. Чип ESP825 инкапсулирован 32-битным процессором расширенного Tensilica L106 вместе с SRAM. ESP825 имеет полный и полный WiFi fuction, который может использоваться независимо и alsoused как slaver с другим Hoster MCU, который может начинаться непосредственно с встроенной вспышки. Кроме того, Встроенный высокоскоростной буфер полезен для производительности системы. Особенно, ESP8285 может использоваться в качестве адаптера WiFi через SPI/SDIO и/или интерфейс I2C/UART, когда он применяется к другой конструкции MCU.
• Более подробную информацию, пожалуйста, перейдите по этой ссылке github, чтобы получить руководство и инструменты, //github.com/SmartArduino/SZDOITWiKi/wiki/ESP8285---ESP-M1

Особенности

• Ультра-малый размер;

• Поддержка последовательного WiFi;

• Беспроводная Прозрачная передача;

• Дальняя передача с ультра-низкой мощностью;

• Поддержка подвесной антенны;

• Подшипник высокой температуры до 125 ℃, по сравнению с 85 ℃ для ESP8266.

Технические характеристики

Характеристики SOC

• Встроенный 32-разрядный процессор Tensilica L106 с сверхнизкой мощностью, основная частота поддерживает 80 МГц и 160 МГц и RTOS;

• Встроенный протокол TCP/IP;

• Встроенный одноканальный 10-битный Высокоточный ADC;

• Подвесной интерфейс: HSPI, UART, I2C, I2S, IR пульт дистанционного управления, PWM, GPIO;

• Ток глубокого сна составляет 10uA, ток отключения меньше 5uA;

• Посылка данных Wake,connect и transfer в течение 2 мс;

• Потребляемая мощность меньше 1,0 МВт (DTIM3), когда стоит на месте;

• Встроенный 1 м байт для SPI Flash.

Характеристики WiFi

• Поддержка 802,11 b/g/n/e/I;

• Поддержка станции, мягкий AP, мягкий AP + STA режим;

• Поддержка WiFi Direct (P2P);

• Поддержка CCMP (CBC-MAC, режим вычисления), TKIP (MIC, RC4), WAPI (SMS4), WEP (RC4), CRC и т. д., для аппаратного ускорения.

• Поиск P2P, режим P2P GO/режим GC и управление питанием P2P

• WPA/PA2PSK и WPS;

• 802,11 сертификация безопасности: предварительная Сертификация и TSN

• Поддержка 802.11n (2,4 ГГц);

• 802,1 h/RFC1042 Инкапсуляция рамы;

• Поддержка шва меньше роуминга;

• Поддержка удаленного обновления и обновления облака (OTA);

• Поддержка функции Smart Config (включая устройства Android и Ios).

Интерфейс модуля

• 2 * UART;

• 1 * ADC;

• 1 * En;

• 1 * wakeup pin;

• 1 * HSPI;

• 1 * I2C;

• 1 * I2S

• Более 10 * GPIOs

Рабочая температура: -40 ℃-+ 125 ℃;

Размер модуля:

• 12,3 мм * 15 мм (для модуля M1)

Применение

• Электронное устройство;

• Умная Вилка питания, умный светильник;

• Монитор для младенцев;

• Сенсорные сети;

• Идентификационная этикетка безопасности;

• Беспроводной Маяк местоположения;

• Домашняя Автоматизация;

• Сетчатые сети;

• Ip-видеокамера;

• Носимая Электроника;

• Распознавание местоположения беспроводной связи;

• Промышленное Беспроводное управление;

Структура модуля

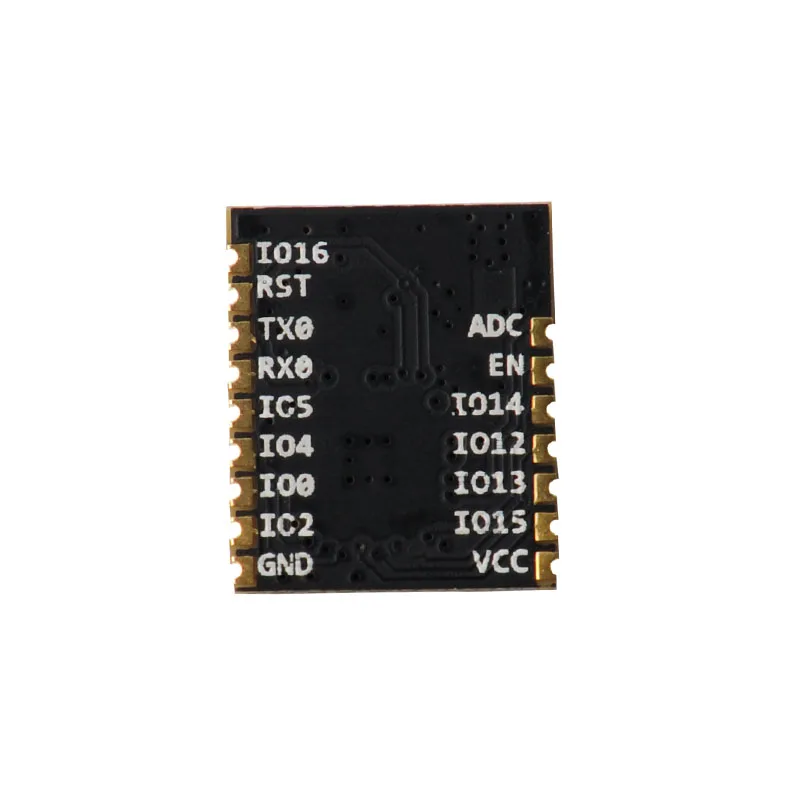

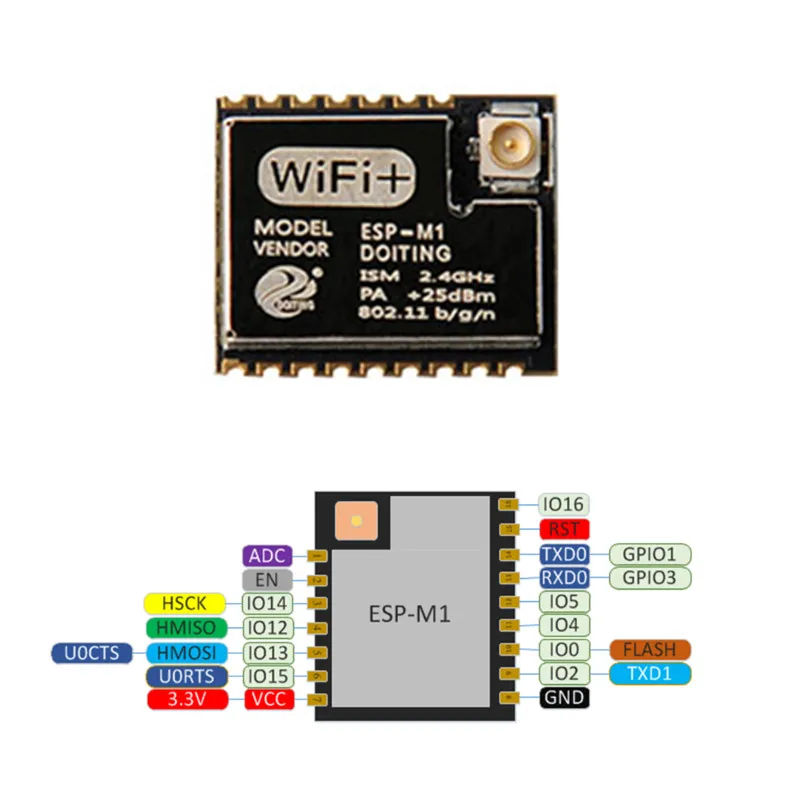

Схемы для штифта модуля

Размер модуля

Примечание:
