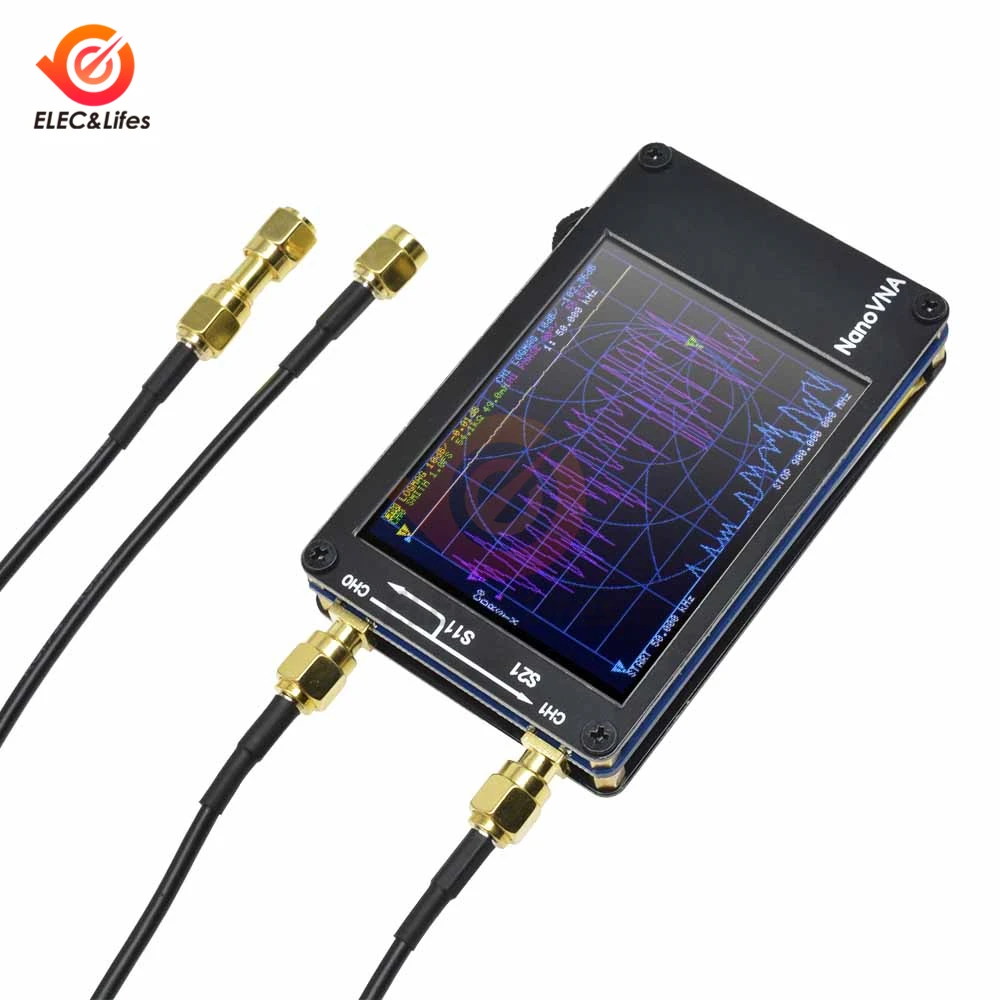

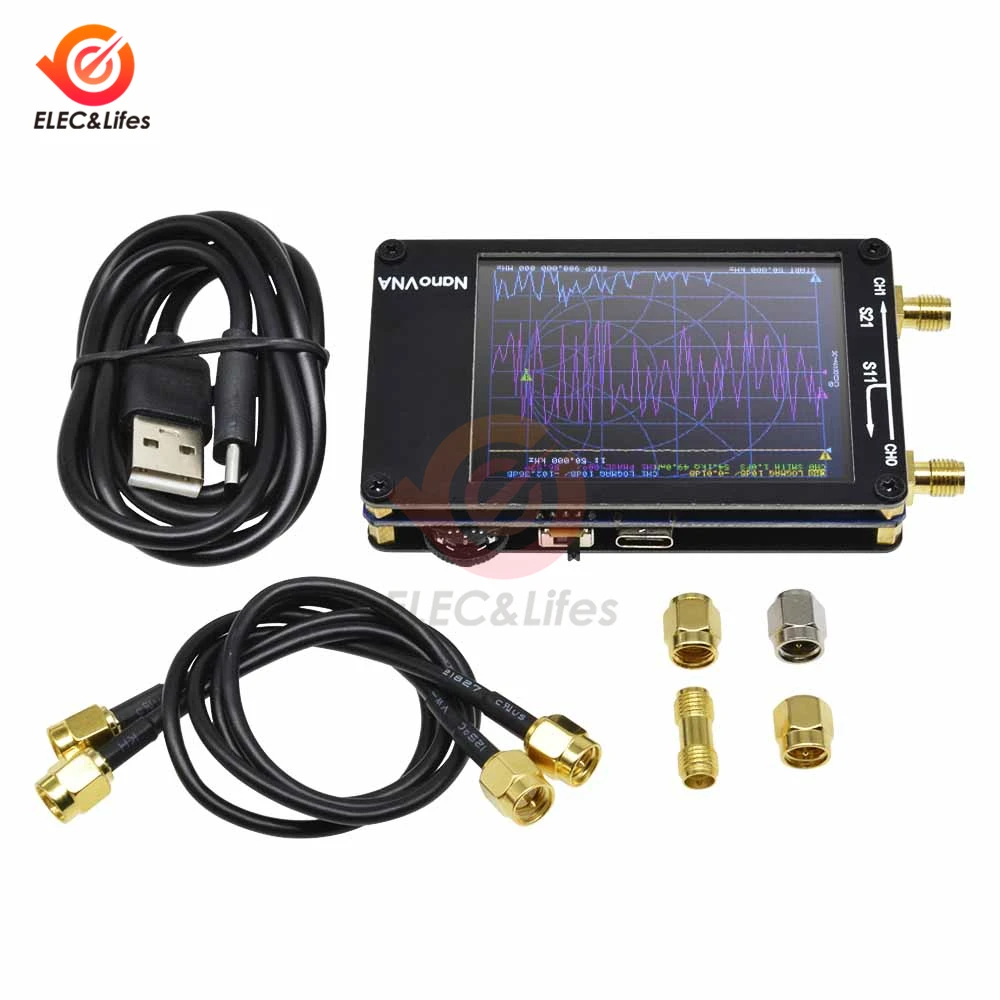

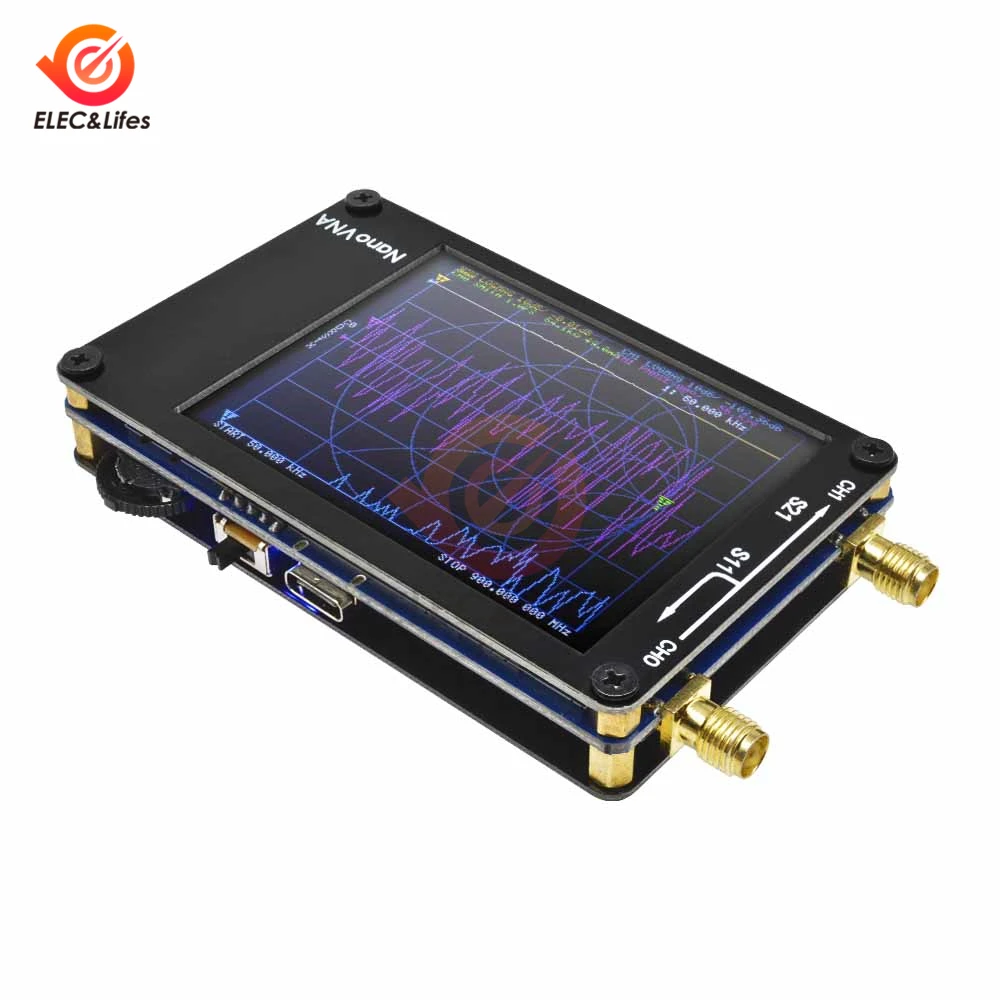

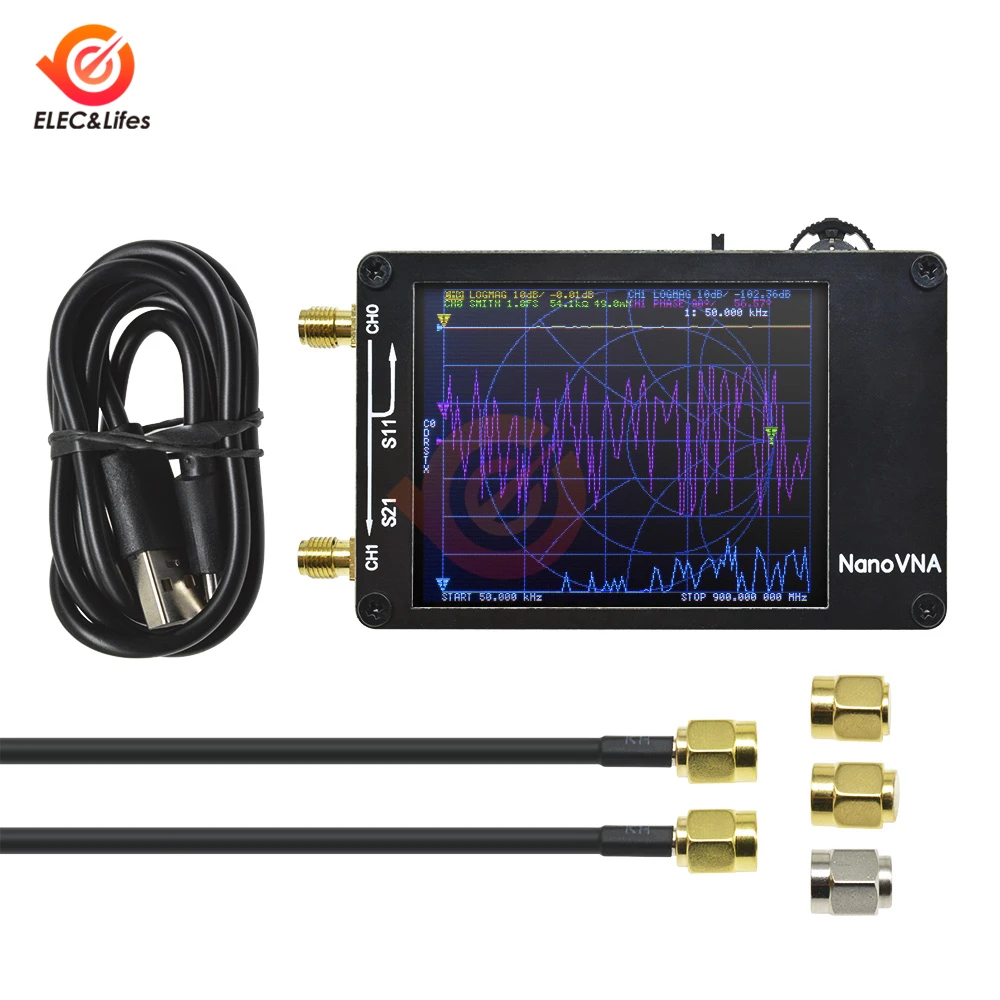

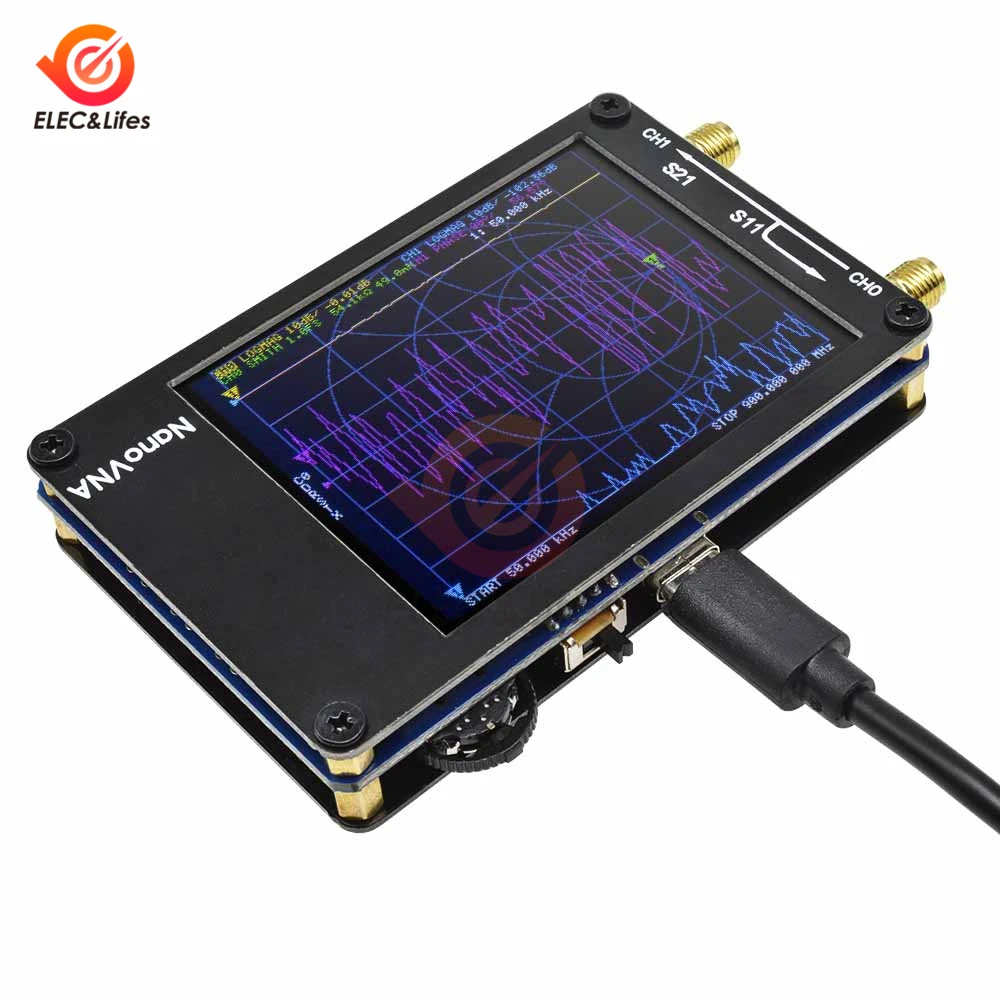

Векторный анализатор сети NanoVNA 50 кГц 900 МГц цифровой с сенсорным TFT экраном

Векторный анализатор сети NanoVNA 50 кГц 900 МГц цифровой с сенсорным TFT экраном

Полезные советы: если вам нужна прошивка, программное обеспечение и файл драйверов, пожалуйста, свяжитесь с нами, чтобы получить!

Особенности:

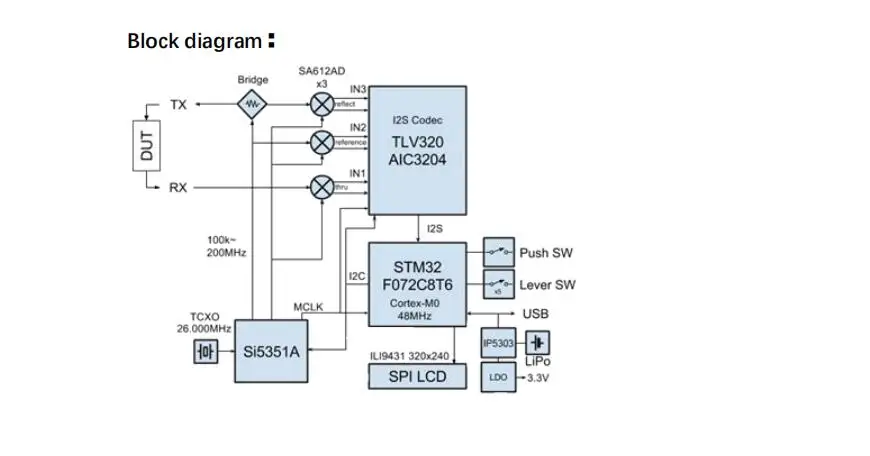

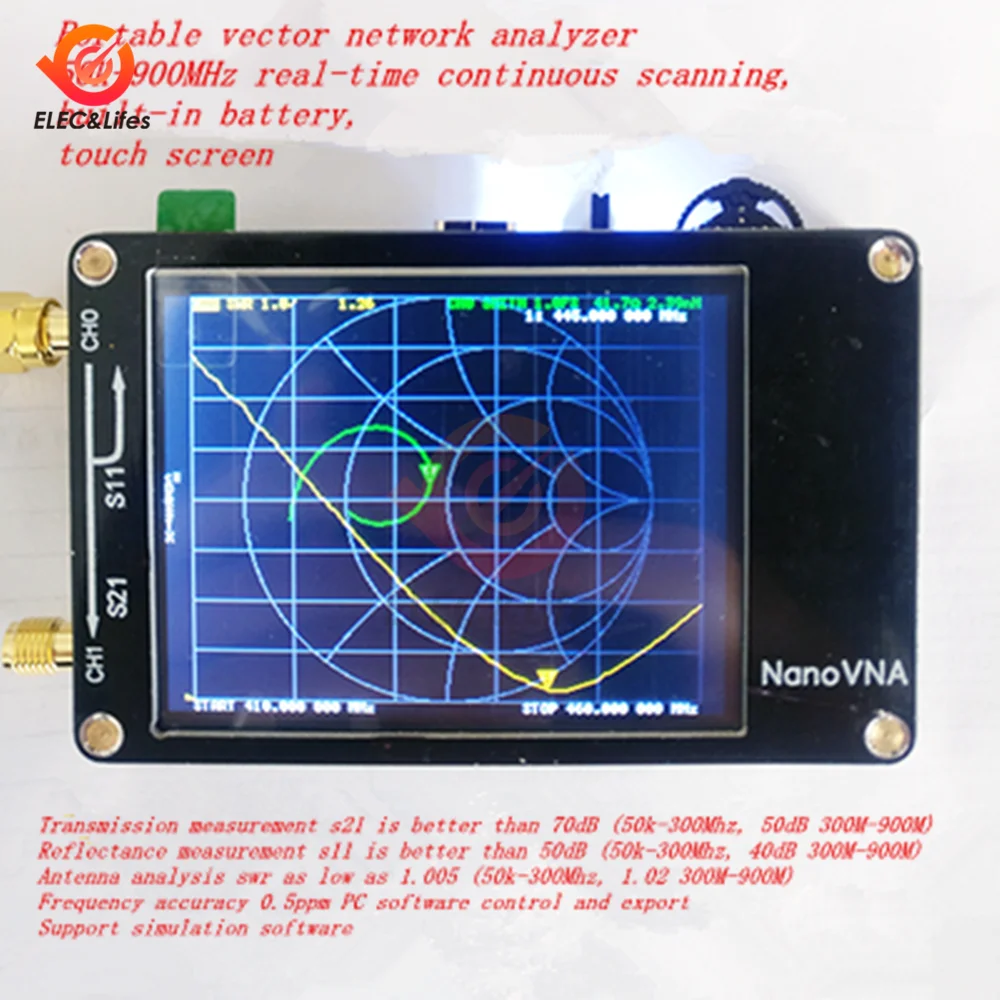

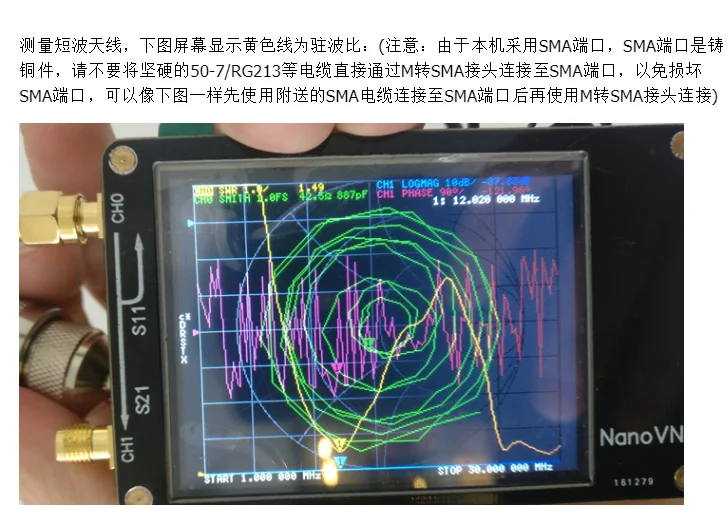

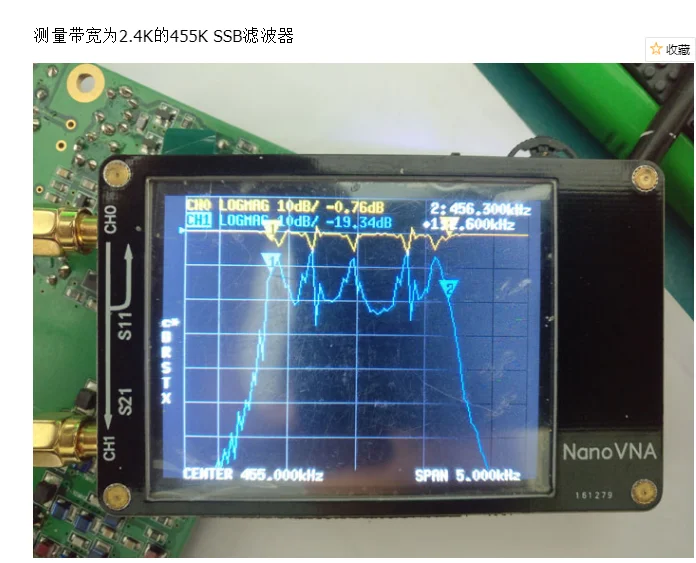

Портативный вектор сетевой анализатор 50k-900 МГц непрерывное сканирование в режиме реального времени, встроенный аккумулятор, сенсорный экран Измерение передачи s21 лучше, чем 70 дБ (50k-300Mhz, 50db 300M-900M) Измерение отражения s11 лучше, чем 50 дБ (50k-300Mhz, 40 дБ 300M-900M) Антенный анализ swr до 1,005 (50k-300Mhz, 1,02 300M-900M) Точность частоты 0.5ppm PC программное обеспечение управления и экспорта поддержка моделирования программного обеспечения Это DIY продукт с векторной функцией измерения сети. Он включает в себя 2,8-дюймов сенсорным экраном, TX/RX измерения могут определить полная S11 и S21 параметры, в том случае, если вам нужно, чтобы получить S12 и S22, вам необходимо вручную заменить проводку порта трансивера. Особенности: Программное обеспечение для управления ПК может экспортировать файлы Touchstone (snp), который используется для различных радиопрограмм и программного обеспечения моделирования. Улучшенный алгоритм частоты может использовать нечетное гармоническое расширение si5351 для поддержки частоты измерения до 900 МГц. Металлический щит предназначен для уменьшения внешних помех и повышения точности измерений. Частотный диапазон 50k-300 МГц прямого выхода si5351 обеспечивает лучшую динамику, чем 70 дБ. Расширенный диапазон 300 м-600 МГц обеспечивает лучшую динамику, чем 50 дБ, а диапазон 600 м-900 м лучше, чем 40 дБ динамики. Маленький и портативный, простой в использовании, этот проект предназначен для обеспечения радиочастотного гаджета, но полезный инструмент для энтузиастов. Технические характеристики: Материал печатная плата монтажа Цвет: черный Частота измерения: 50 кГц ~ 300 МГц (50 кГц ~ 900 МГц, включить расширенную прошивку) (продукты будут обновлены с последней прошивкой перед отправкой, фактическая частота измерения 50 кГц ~ 900 МГц) Выход RF: -13 дБм (максимум-9 дБм) Точность частоты: <0,5 ppm Диапазон измерения: 70 дБ (50 кГц-300 МГц), (50 дБ (300 м-600 МГц), 40 дБ (600 м-900 МГц) позволяют использовать расширенную прошивку) Порт SWR: <1,1 Дисплей: 2,8 дюймов TFT (320*240) Интерфейс USB: USB type-C Режим связи: CDC (серийный) Питание: USB 5 в 120 мА, можно использовать питание от аккумулятора ed, встроенный аккумулятор 400 мА · ч; Максимальный зарядный ток 0,8а (аккумулятор не входит в комплект) Количество калибровочных точек: 101 (фиксированное) Количество точек сканирования: 101 (фиксированное) Отслеживание дисплея: 4, маркировка: 4, Сохранение настроек: 5 Размер печатной платы: 85,5*54*11 мм/3,4*2,1 * 0.4in (без разъемов и выключателей) Посылка Размеры: 120*78*40 мм/4,7*3,1 * 1.6in Посылка Вес: 200 г/7,1 унции Примечание: Аккумуляторы не входят в комплект из-за безопасности международных перевозок. Но мы сохранили IC управления питанием, вы можете сварить свои собственные батареи. Или использовать другие источники питания, такие как внешний аккумулятор, для питания через usb-интерфейс. Посылка список: 1 * nanovna хост 1 * USB Type-C кабель для передачи данных 2*30 мм специальные внутренние подкладки для SMA кабель «Папа-папа» 1 * SMA Гнездовой разъем 1 * калибровки головка 1 * Розничная коробка ABS
