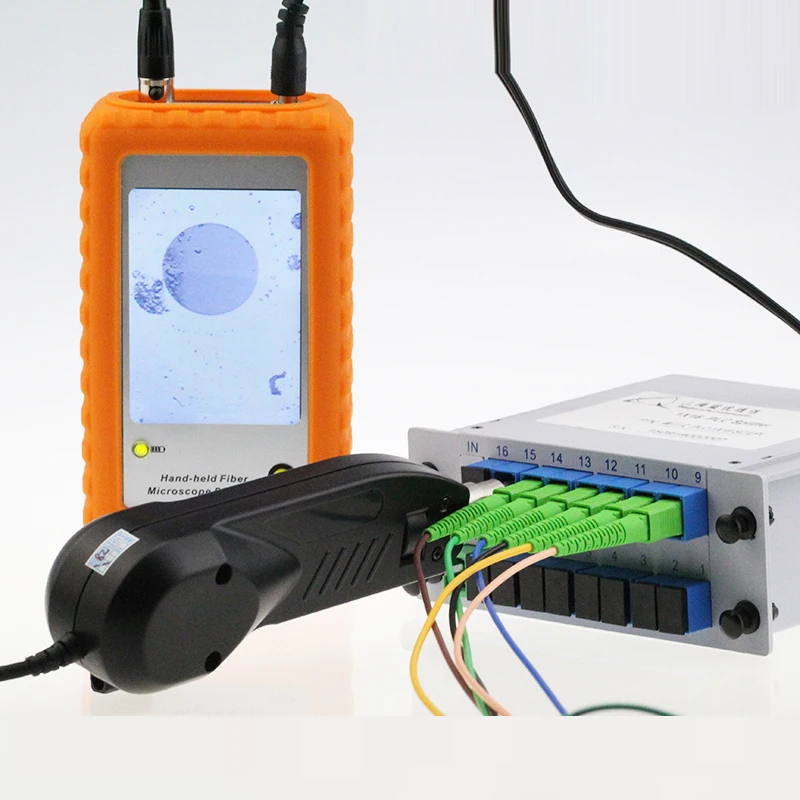

Оптический модуль 400X волоконно оптический контрольный микроскоп коннектор

Концевая сторона оптоволоконного разъема имеет грязь или мелкие частицы, которые невидимы невооруженным глазом, что может привести к блокировке оптического сигнала, или привести отраженную волну к повреждению оптического волокна или даже повредить светильник, что нанесет значительный ущерб всей системе связи. Наконечник оптоволоконного соединителя должен быть проверен и очищен перед подключением оптоволоконного соединителя. Проверка концевой поверхности волокна является ключом к снижению расходов на техническое обслуживание, повышению эффективности устранения неполадок и обеспечению качества передачи. Этот продукт поставляется с 3,5 дюймового дисплея и диагональю 5 дюймов и 9-дюймовый дисплейный является необязательным. Пожалуйста, приобретайте его в соответствии с вашими потребностями. По умолчанию 3,5 дюймового дисплея. Пожалуйста, сообщите владельцу магазина, если у вас есть особые потребности.

Основная функция:

Быстро и легко проверить

Может быть непосредственно проверены или может быть вставлена в фланец, чтобы проверить Определитель торцевой грани на 2,5 мм или 1,25 мм наконечник.

Волоконно-Концевая проверка лица широко используется

Таких как DWDM, SDH, SONET оборудование и различные оптоволоконные стойки передачи, оптические переключатели, оптические распределительные коробки и т. Д.

Коэффициент усиления

3,5 дюйма, 220000-пикселей на тонкопленочных транзисторах на тонкоплёночных транзисторах высокой четкости ЖК-дисплей дисплей увеличивает изображение по 250 раз, что делает его легче для определения состояния Определитель торцевой грани.

Внешний компьютер может записывать результаты тестирования

Подключается к компьютеру через usb-кабель-адаптер, тестовое изображение может храниться в компьютере

Технические параметры:

Конкретные показатели

Увеличение 300X (5-дюймовый экран монитора) 250X (3,5-дюймовый экран дисплея)

Разрешение 0.5μm

Дисплей экран 3,5» TFT-LCD, 960x240 пикселей

Выход система цветного телевидения PAL/NTSC

Поддержка волокна Тесты адаптер Тип 2,5 мм адаптер для ПК

Тест: PC разъем для FC/SC/ST/E2000 волоконный патч-корд

1,25 мм адаптер для ПК

Тест: PC разъем для LC/MU волоконный патч-корд

2,5 мм APC адаптер

Тест: APC соединитель для FC/SC/ST/E2000 волоконный патч-корд

1,25 мм APC адаптер

Тест: APC соединитель для LC/MU волоконный патч-корд

FC/SC/ST/E2000

Тест: Концевая сторона волокна внутри FC/SC/ST/E2000 адаптер

Адаптер LC/PC адаптер

Тест: конец волокна внутри LC/PC адаптер SC/APC

Тест: конец волокна внутри SC/APC адаптер FC/APC

Тест: конец волокна внутри FC/APC адаптер LC/APC

Тест: конец волокна внутри LC/APC адаптера

Другое запчасти

Батарея/Мощность 3,7 V, 4500mA перезаряжаемая литиевая батарея Батарея/5V / 1A литиевая батарея Батарея зарядное устройство

Вес/объем 1,5 кг

Рабочая/хранение температура-20 ° C - + 50 ° C, -30 ° C - + 60 ° C,

Покупка список конфигурации

Описание функции модели: FVM-100

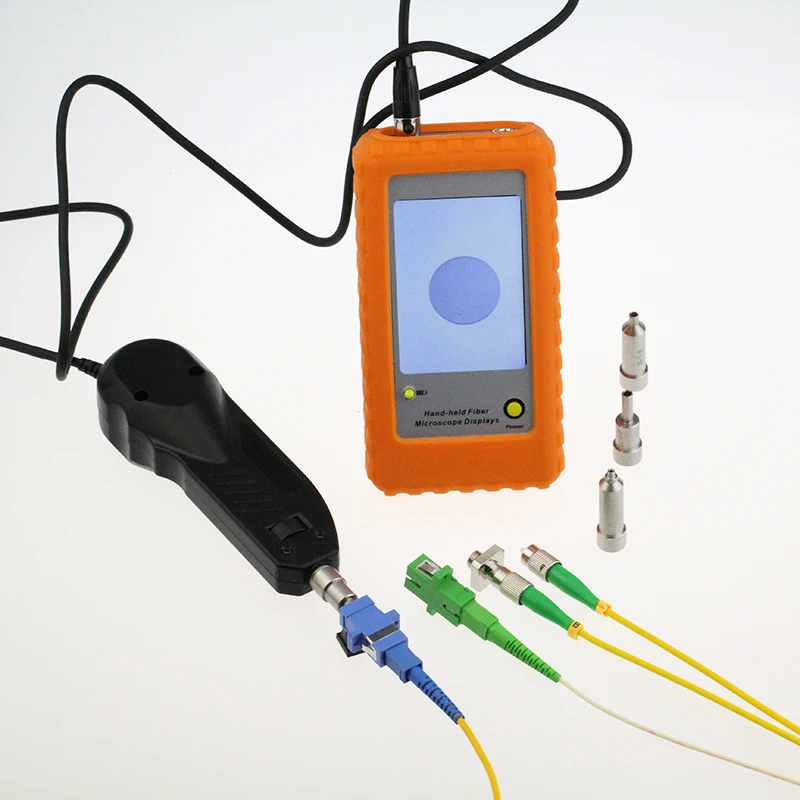

Стандартный конфигурации: 1 тест ручка, 1 дисплей хост, 1 2,5 мм адаптер для ПК, 1 1,25 мм адаптер для ПК, FC/SC/ST/E20001, 1 LC/адаптер для ПК

Другие опции Список вариантов адаптера:

Один 2,5 мм APC адаптер переменного тока, один 1,25 мм APC адаптер переменного тока, один разъем SC/APC адаптер переменного тока, One FC/APC адаптер переменного тока, один LC/APC адаптер переменного тока, и один AV/USB конвертер.

Крепление конфигурации

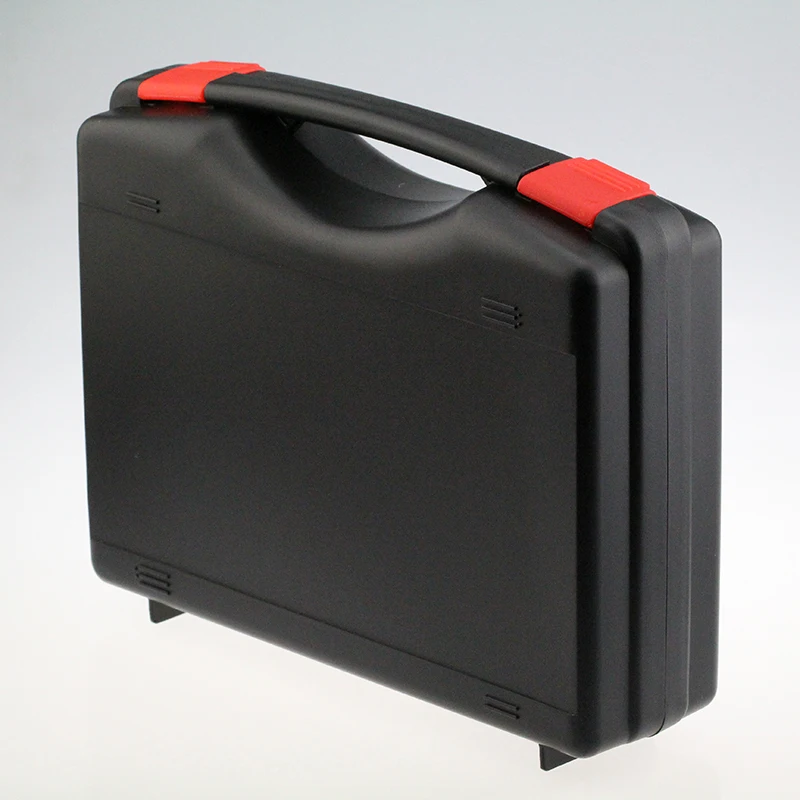

Зарядное устройство, руководство, чехол для переноски, литиевая батарея, заводской сертификат
