Описание продукта:

Распределительная плата Matek Mini Power Hub с BEC 5 В и 12 В для мультикоптера FPV

Мини-концентратор питания был разработан, чтобы обеспечить максимально возможную производительность и надежность в 36*36 мм и 4 слоя печатной платы.

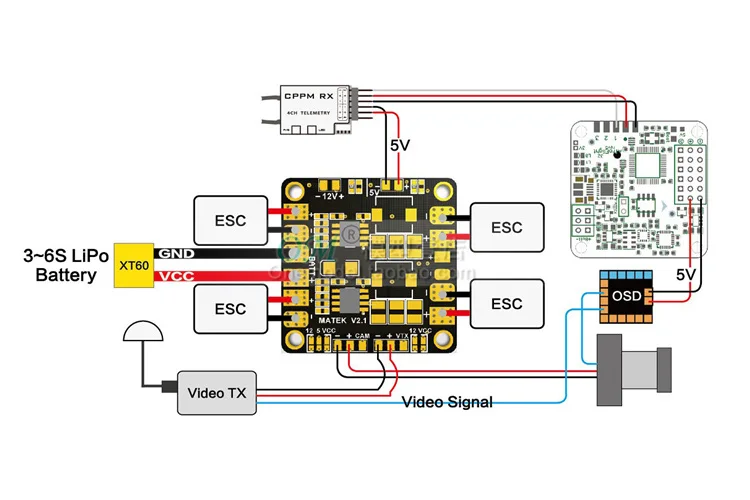

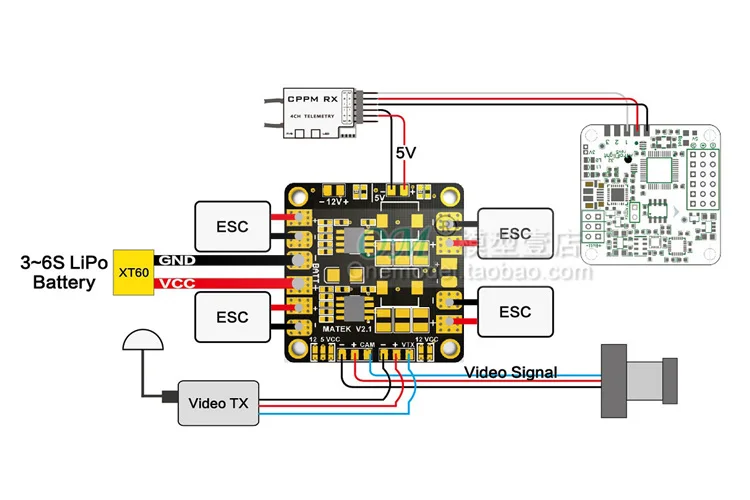

Концентратор распределяет питание от аккумуляторного блока до 4 ESCs, а также обеспечивает два синхронизационных и регулируемых выхода постоянного тока для питания камер,
Сервоприводы, видеопередатчики, светодиоды и т. д. батареи могут составлять от 3 до 6 сек, а вход BEC защищен от телевизоров.
Концентратор также имеет удобный паяльный мост различного напряжения для камеры и видеопередатчика.

Описание:
-Название бренда: Matek
-Название изделия:Плата распределения мощности Matek
-Размеры: 36x36 мм

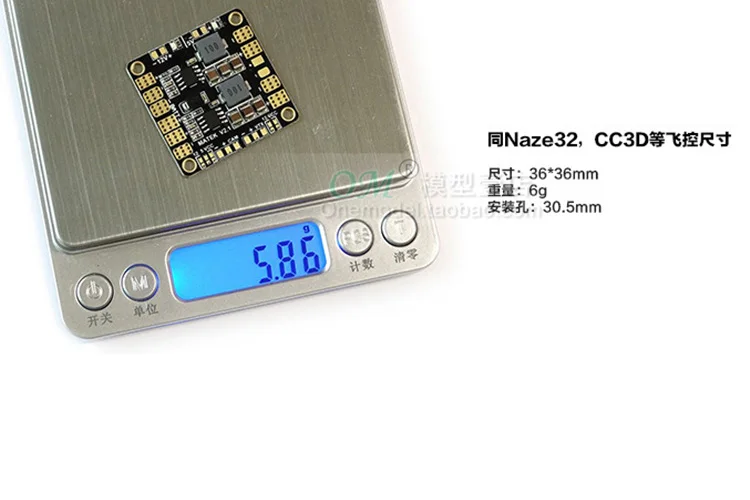

-Вес: около 6 г
-Монтажные отверстия 30,5 мм квадратный интервал

Особенности:

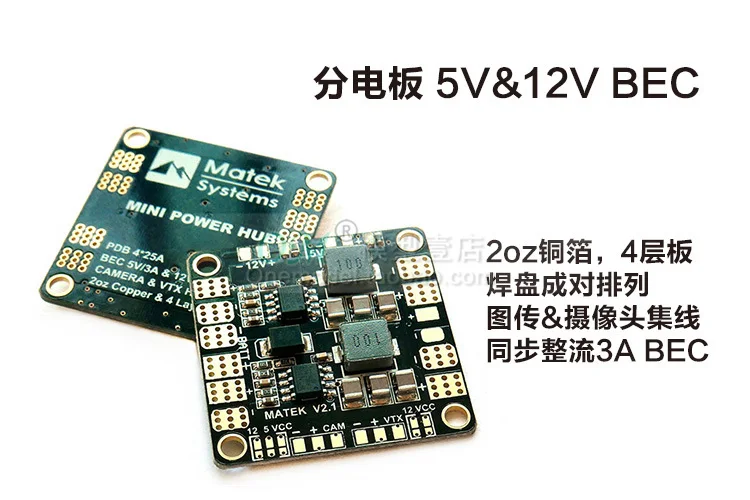

-2 унции меди и 4 слоя печатной платы.

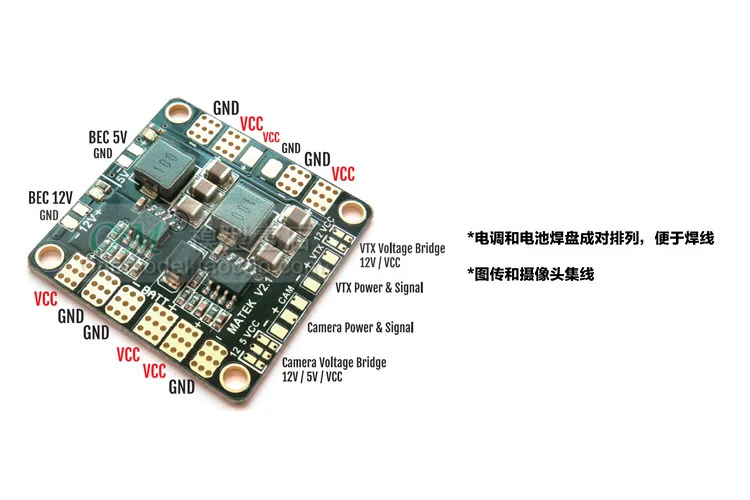

-Вставки ESC и аккумулятора в парах.
-Паяльные мосты различного напряжения для камеры и VTX.
-Синхронный понижающий регулятор постоянного/постоянного тока, эффективность до 95%.
-Защита чипа постоянного/постоянного тока для телевизоров (подавитель переходного напряжения).
-Светодиодный индикатор на выходе 5 В, 12 В, толерантность к короткое замыкание.

Параметры:
Общие сведения:
-Вход диапазон напряжения (2S-6S эксплуатации): 7,2-26VDC
-Регулируемые выходы 5 В и 12 В
-Светодиодный индикатор мощности (выходы 5 В и 12 В)
-4 выхода ESC

ESC выходы:

-Непрерывный ток: 20 А на выходе
-Для пикового тока (10 секунд/минуты): 30 А на выходе

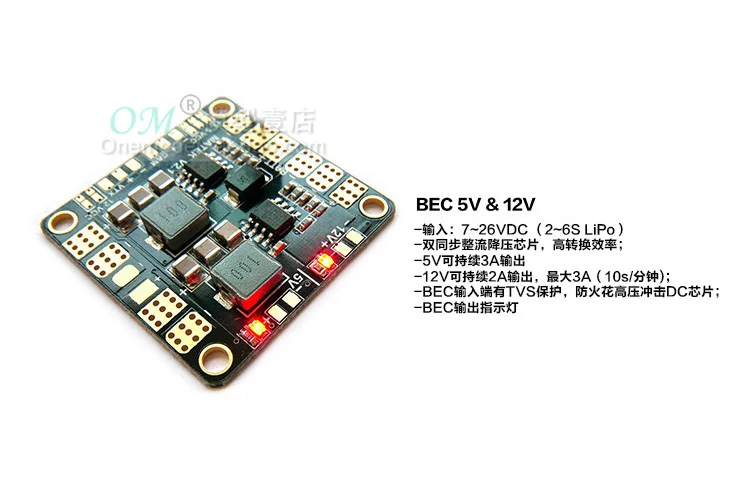

BEC выход 5 в:

-Предназначен для радиоуправляемых приемников, пультов управления, OSD и сервоприводов.
-Напряжение: 5,0 +/- 0.1VDC
-Непрерывный ток: 3 А
-Толерантность к короткому замыканию (10 секунд/минуту)
-Светодиодный (указывает на напряжение является согласно правилам, 10%)

BEC выход 12 в:

-Батарея должна быть 4S ~ 6S LiPo
-Стандартный выход, предназначенный для питания камер, видеопередатчиков и т. Д.
-Напряжение: 12,0 +/- 0.2VDC
-Непрерывный ток: 2 А (макс. 3 А, 10 с/мин)
-Толерантность к короткому замыканию (10 секунд/минуту)
-Светодиодный (указывает на напряжение является согласно правилам, 10%)

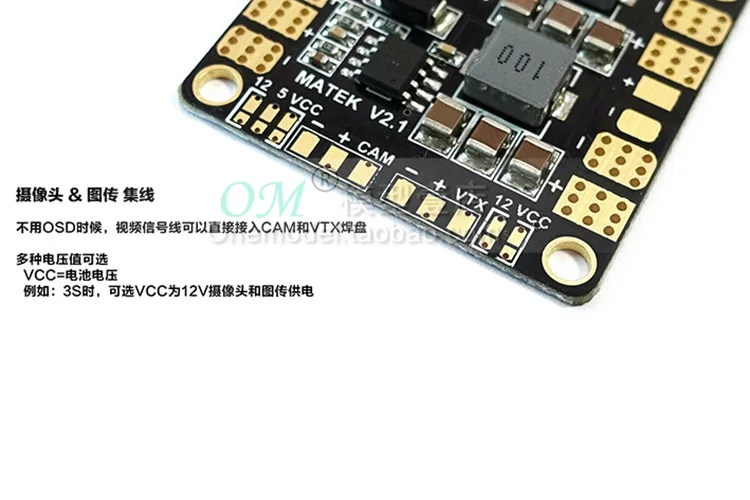

Мост напряжения CAM & VTX

-3 сек работы. Выберите VCC для камеры 12 В, VTX 12 В, VCC = напряжение батареи.
-4 ~ 6 сек, выберите 12 для камеры 12 В и 12 В VTX
-3 ~ 6 сек, выберите 5 для камеры 5 В
-Видео пропустите, начиная с камеры и до панели VTX

Посылка включает в себя:

Мини-распределительная плата Matek 1 шт.
