Ручной Сенсорный экран двухканальный цифровой запоминающий осциллограф Y X

Ручной Сенсорный экран двухканальный цифровой запоминающий осциллограф Y X

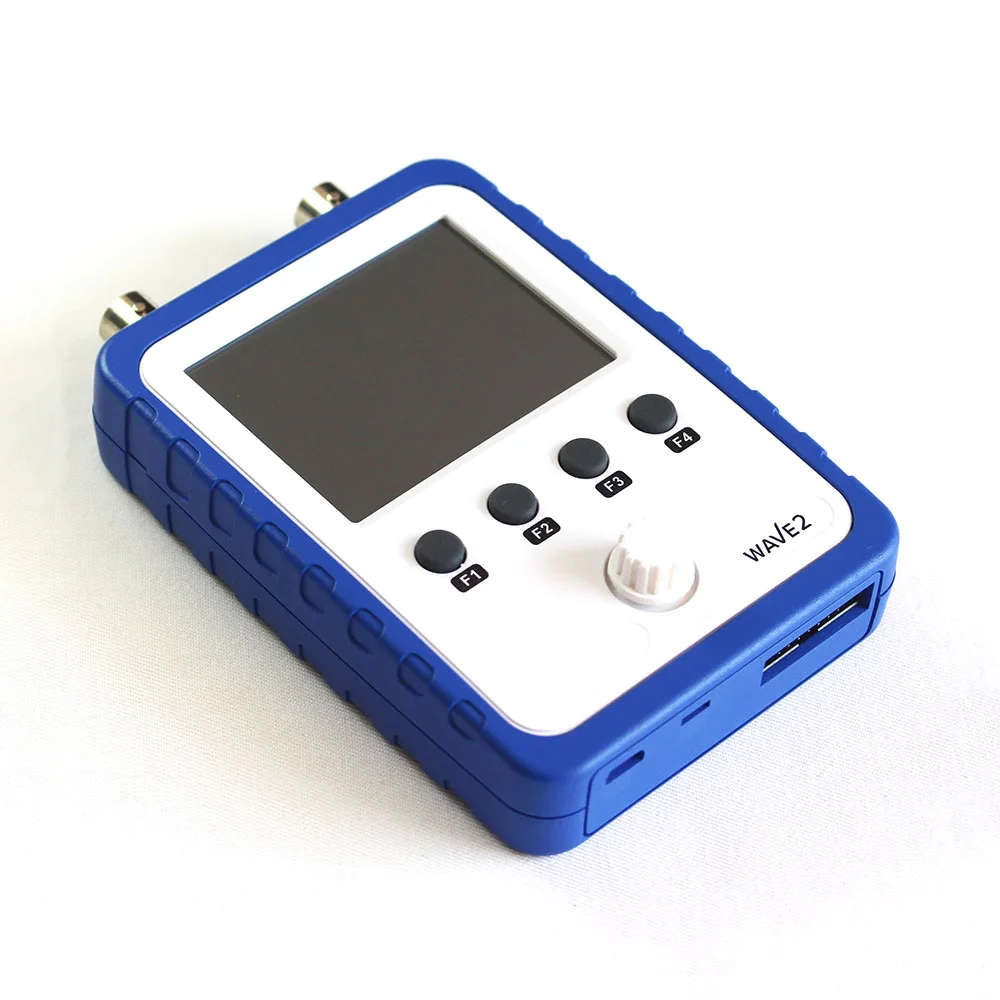

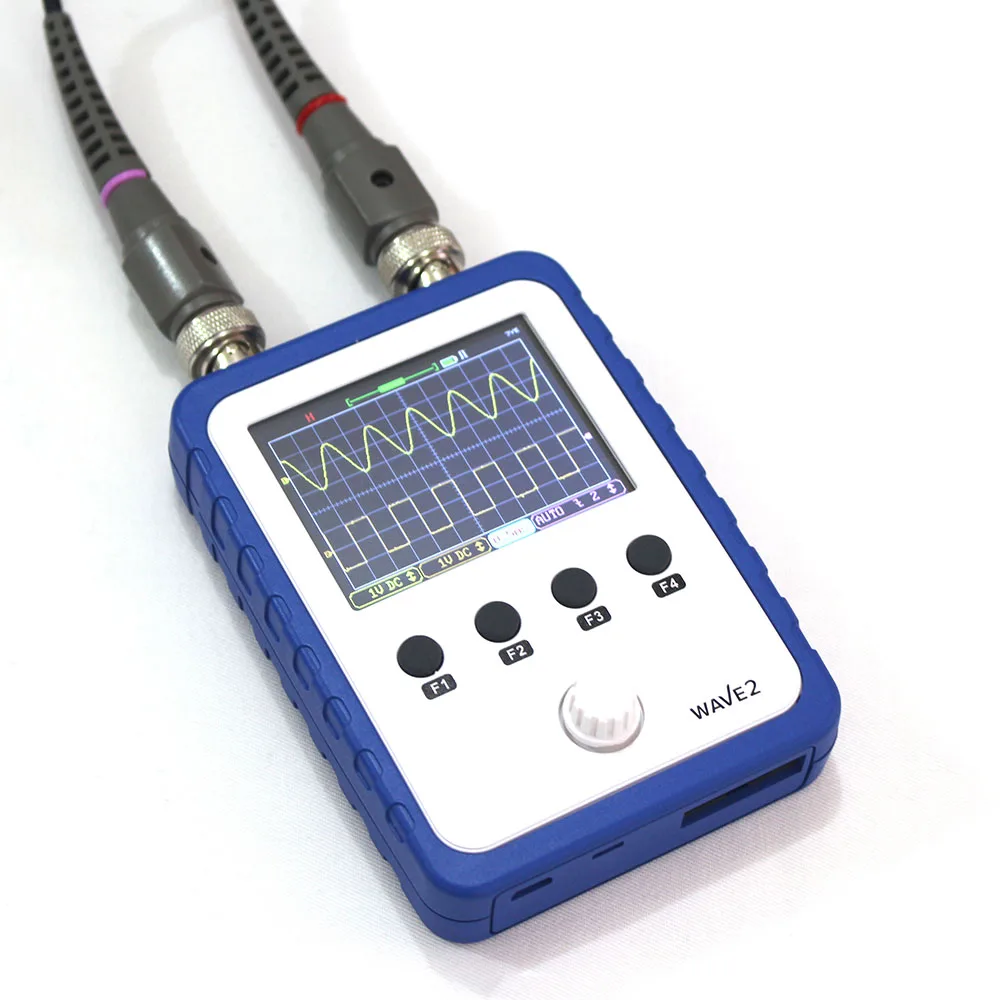

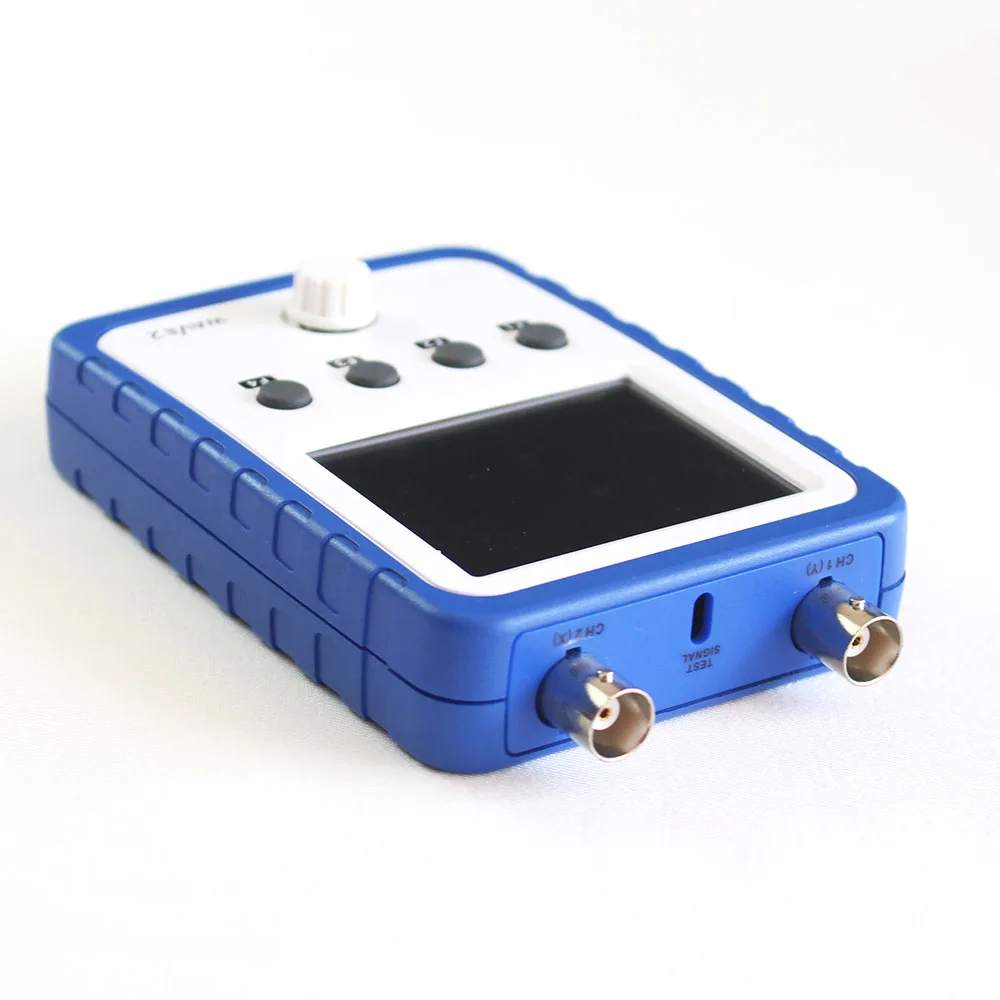

WAVE2 является последним 2-х канальный портативный осциллограф на рынке, предназначены для развития хоббитов, учебными заведениями и профессионалов в сфере электроники и мехатроники. Яркий и простой в использовании цветной дисплей с сенсорным экраном и доступом ко многим функциям, которые предлагает только передовые осциллографы, такие как Встроенный генератор функций и печать X-Y. Дополнительная батарея достаточно портативна, чтобы ее можно было взять с собой, где бы она ни была. Это захватывающий проект для любого DIY-er, или может быть приобретен Полностью Собранный для тех, кто хочет начать использовать его сразу же. Он поставляется со всем, что вам нужно из коробки, с кабелем micro-USB и двумя высококачественными зондами BNC. Наслаждайтесь и начинайте творить!

Особенности:
Последняя 2-х канальный портативный осциллограф на рынке, предназначены для развития любителей.
2,4 дюймовый цветной ЖК-дисплей с 320*240 сенсорным экраном четко отображает параметры.
Полоса пропускания 0-200 кГц и 1 мс/с Макс. Частота дискретизации в реальном времени.
Вертикальная чувствительность 5 мВ/DIV-20 в/DIV (с использованием x1 зонда), высокая точность, низкий уровень шума.
Встроенный генератор функций и X-Y печати.
Улучшения в электропитании и механической конструкции, он может работать на USB или одной ячейке 3,7 в литий-ионная батарея.

Параметры:
Тип: 15801 (собранный комплект)
Количество каналов: 2
Полоса пропускания: 0-200 кГц на канал
Диапазон чувствительности: 5 мВ/DIV-20 в/DIV (с помощью датчика x1)
Максимальное входное напряжение: 50Vpk (с помощью датчика x1)
Максимальная частота дискретизации в реальном времени: 1 мс/с
Диапазон времени: 10 US/DIV-500 s/DIV
X-Y Дисплей: Да
Функция генератора: Встроенный двухканальный генератор DDS 0-20 кГц (синус)
Разрешение дисплея: цветной дисплей 320x240
Размер экрана: 2,4 & Prime;
Возможность сенсорного дисплея: Да
Батарея: встроенный аккумулятор

Важные Примечания:
Прежде чем начать работу с набором WAVE2 DIY, пожалуйста, убедитесь, что у вас есть все инструменты готовы и некоторый опыт пайки. Обрабатывайте паяльник и все компоненты с осторожностью и держите в недоступном для детей месте.

Общие сведения:
Цветной дисплей 2,4 "320x240
Сенсорная панель управления
Y-X доступен режим
Встроенный 2-х канальный генератор DDS
Легкий и портативный

По вертикали:
Количество каналов: 2
Аналоговый, диапазон пропускания: DC-200 кГц
Чувствительность: 5 мВ/Div-20 в/Div (с x1 зондом)
Ошибка чувствительности: <5%
Разрешение: 12 бит
Входное сопротивление: 1 м Ом/25пф
Максимальное входное напряжение: 50Vpk
Соединение: DC, AC

По горизонтали:
Максимальная частота дискретизации в реальном времени: 1 Msps (на канал)
Временная база: 10us/Div-500 s/Div
Длина записи: 1024 точек
Триггер
Режимы запуска: автоматический, нормальный, одиночный
Типы триггеров: подъем/падение края
Положение триггера: 1/2 размера буфера
Источник запуска: Ch1, Ch2, внешний
Максимальный внешний триггер Напряжение: 15 V

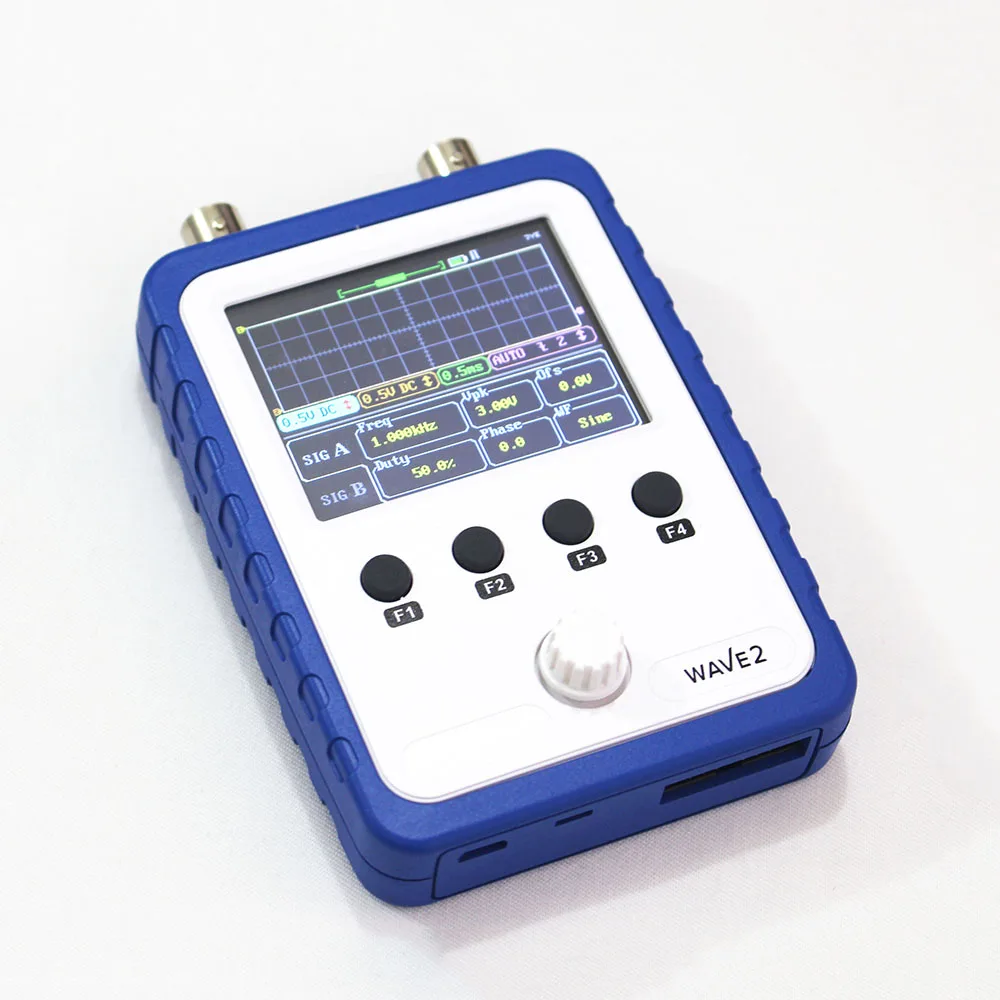

Функция генератор:
Количество каналов: 2
Тип формы волны: синус, квадрат, пила-зуб, лестница
Частотный диапазон: DC-20 кГц (синус)
Амплитудный диапазон: 0-3 в (пиковое значение)
Смещение: 0 В или + 3,3 В
Рабочий цикл: 0-100%
Фаза:-360-360 градусов

Питание:
Питание от литий-ионного аккумулятора 3,7 в или USB
Потребление тока: ~ 300 мА @ 3,7-5 В
Внутренний аккумулятор зарядное устройство
Автоматическое отключение от аккумулятора
Время работы батареи: аппр. 3 часа (при полной зарядке)

Другое Особенности:

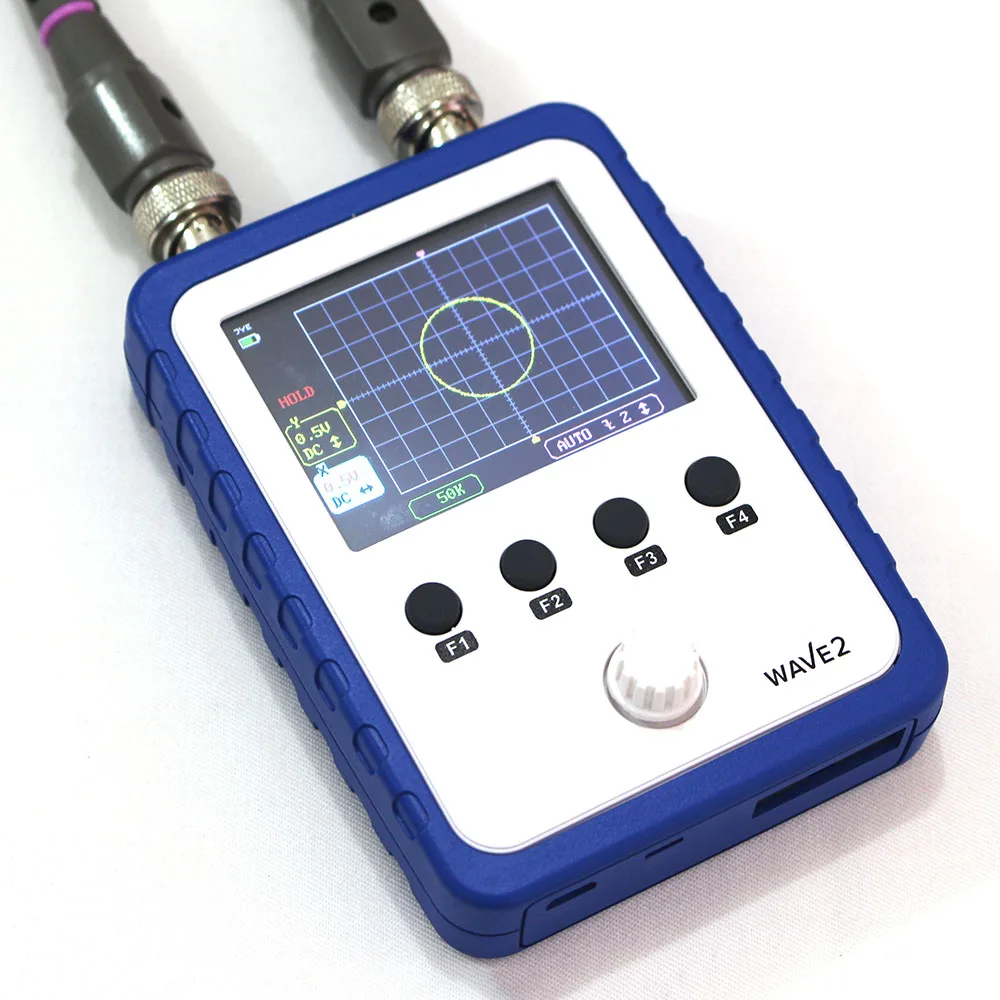

Y-X режим отображения
Дисплей для измерения на экране
Сохранение/отзыв до 4 захватов

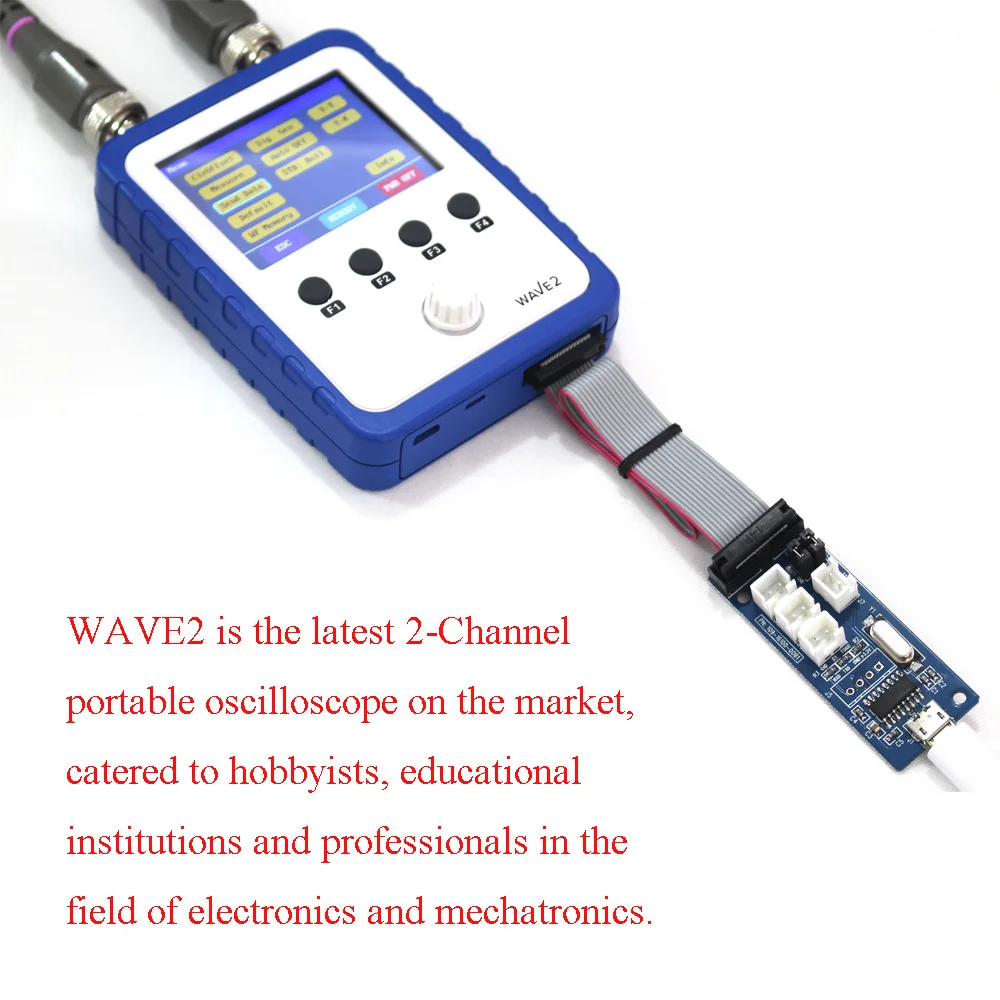

Последовательный вывод отобранных данных
Формат последовательного порта: LVTTL, 115200bps, 8N1
Встроенный тестовый сигнал 1 кГц/3,3 В

Посылка список:

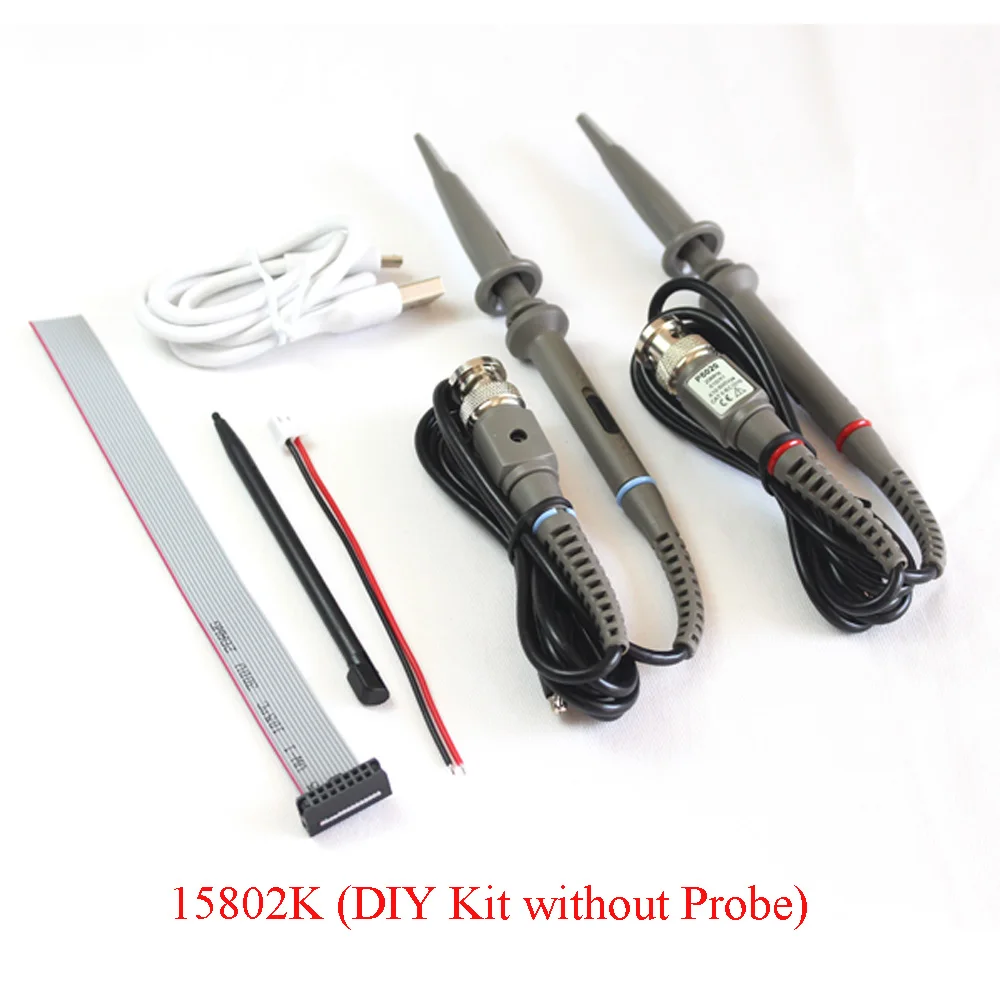

1 * WAVE2 осциллограф DIY kit

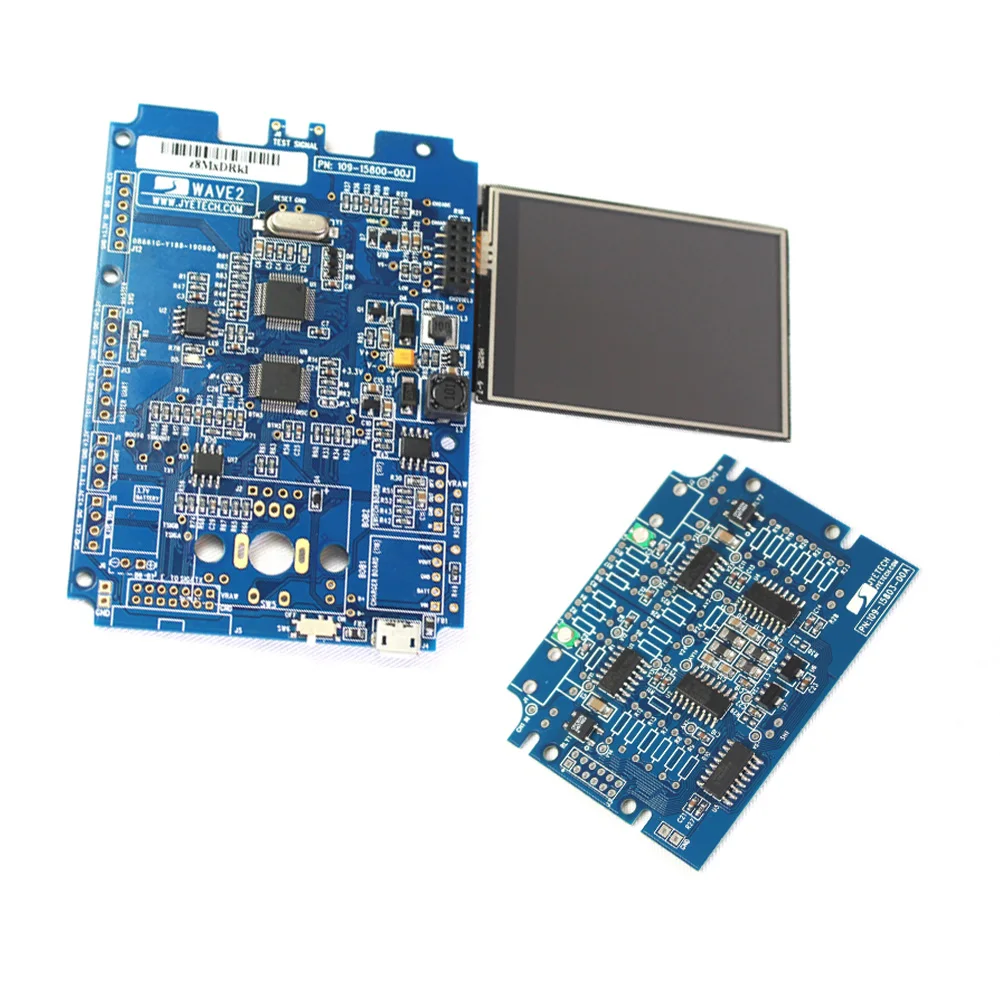

1*117 доска и 118 доска
2 * BNC x1/x10 выбираемые зонды
1 * Руководство по сборке (на английском языке)
1 * Краткое Справочное руководство (на английском языке)
