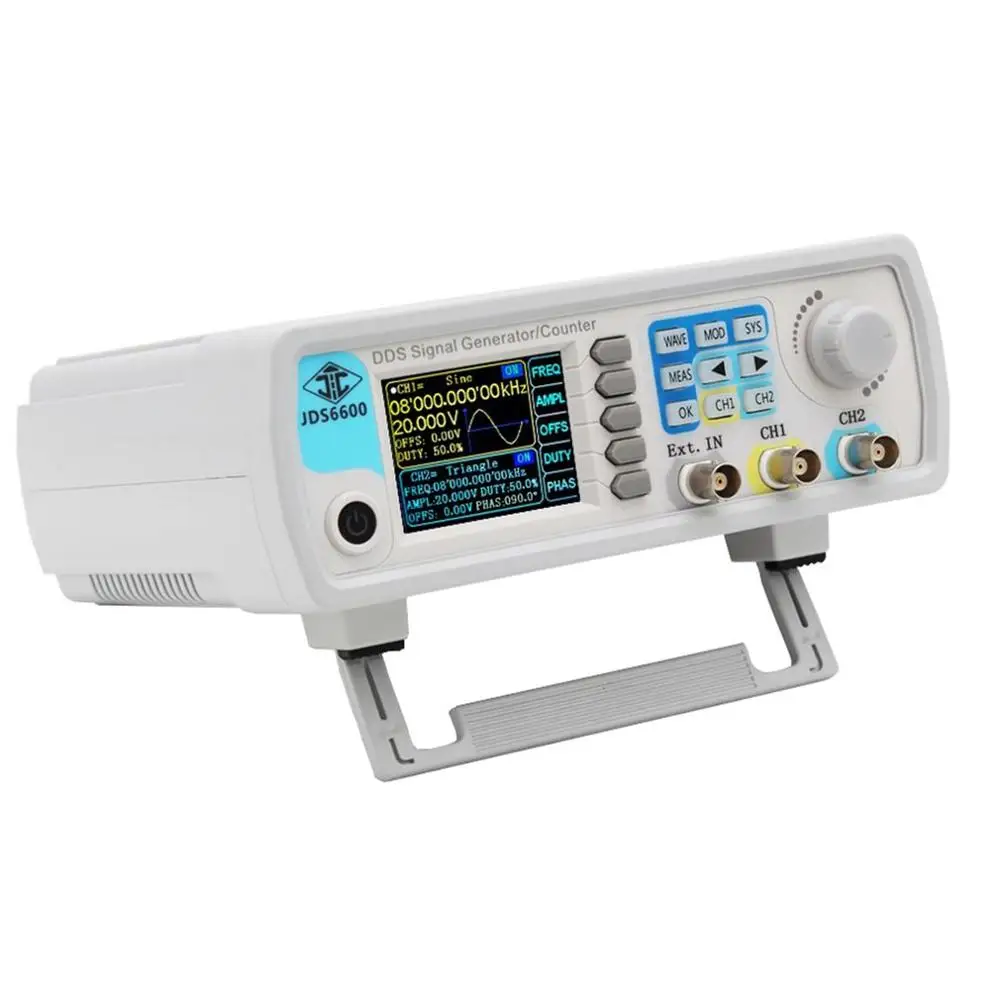

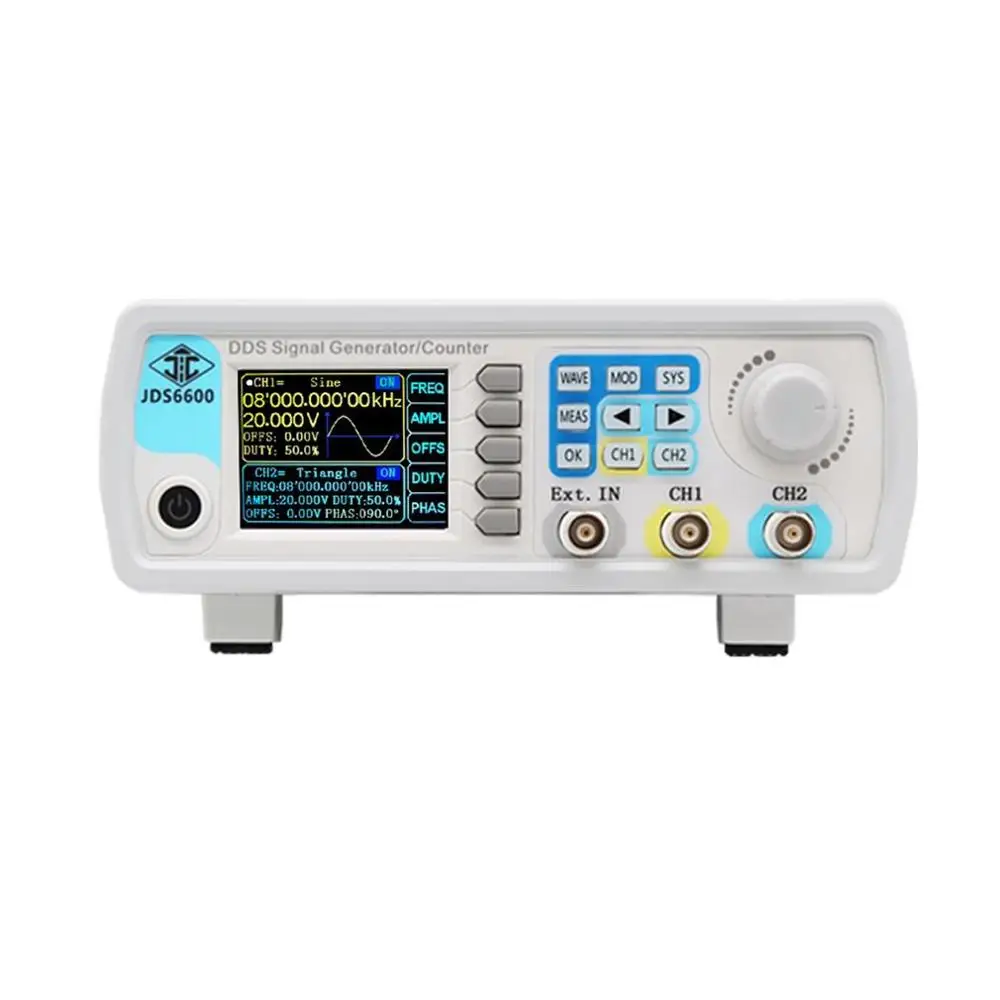

JDS6600 40 МГц цифровое управление DDS двухканальный произвольный сигнал генератор

JDS6600 40 МГц цифровое управление DDS двухканальный произвольный сигнал генератор

JDS6600 40 МГц цифровой контроль DDS двухканальный генератор сигналов произвольной формы функциональный измеритель частоты высокая точность

Особенности:
1. Двухканальный генератор сигналов серии JDS6600 сочетает в себе несколько функций s в одном, таких как генератор функциональных сигналов, генератор произвольных сигналов, генератор импульсов, развертка, счетчик и счетчик частоты и т. д.
2. Прибор использует технологию прямого цифрового синтезатора (DDS) и обеспечивает стабильные, точные, чистые и низкие сигналы искажений.

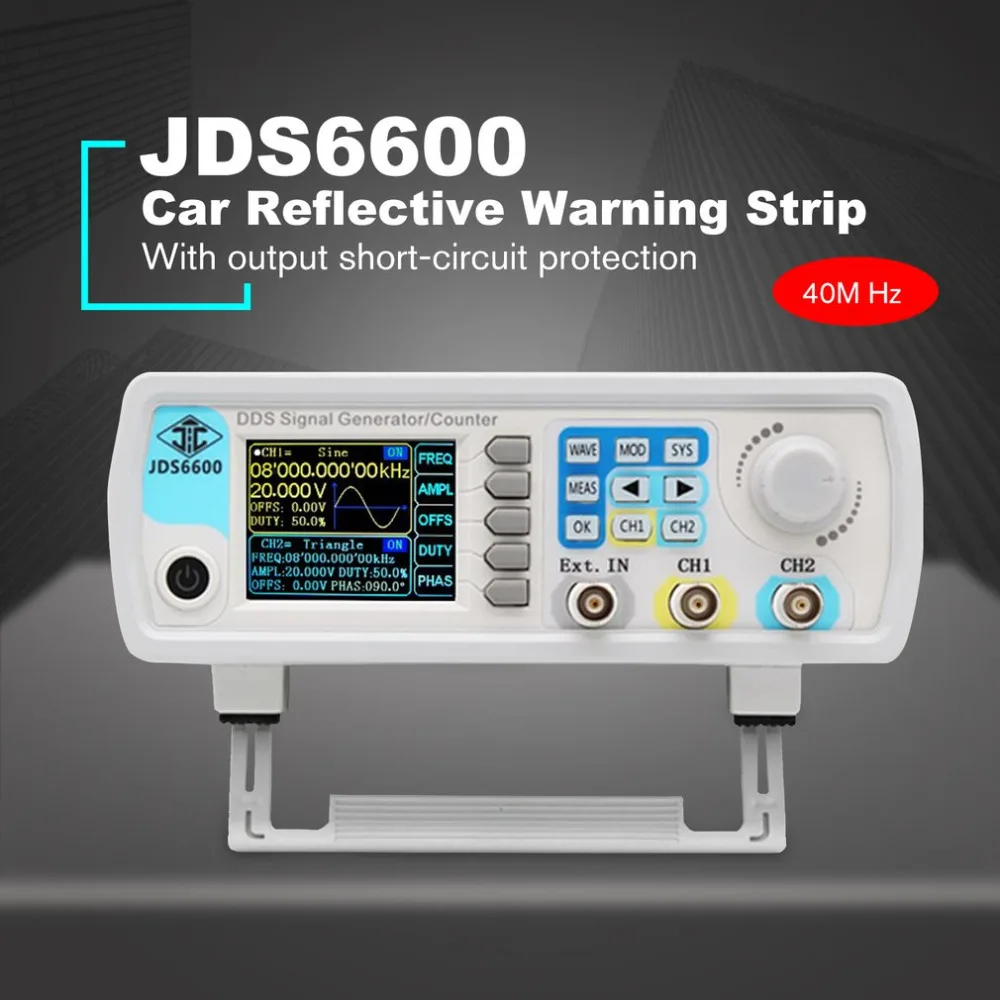

3. С защитой от короткого замыкания на выходе: все выходы сигнала могут работать 60 с при нагрузке короткого замыкания.

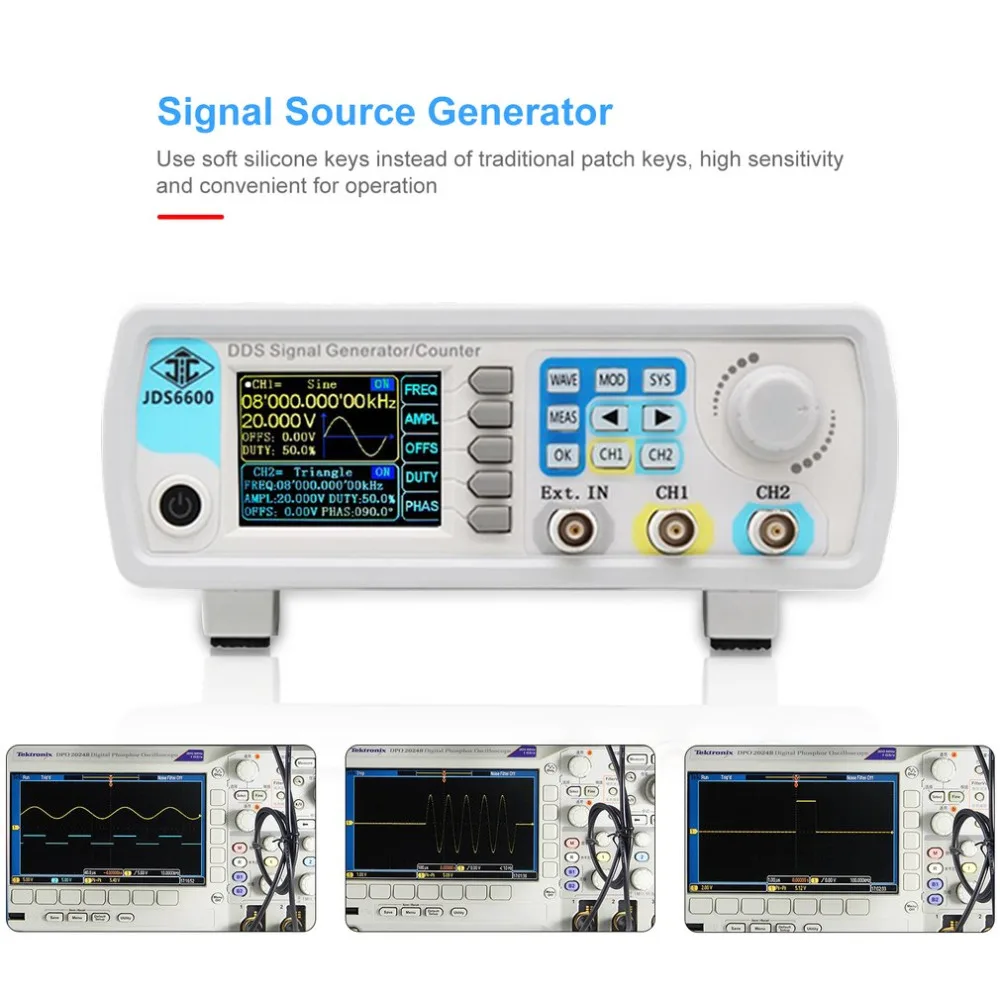

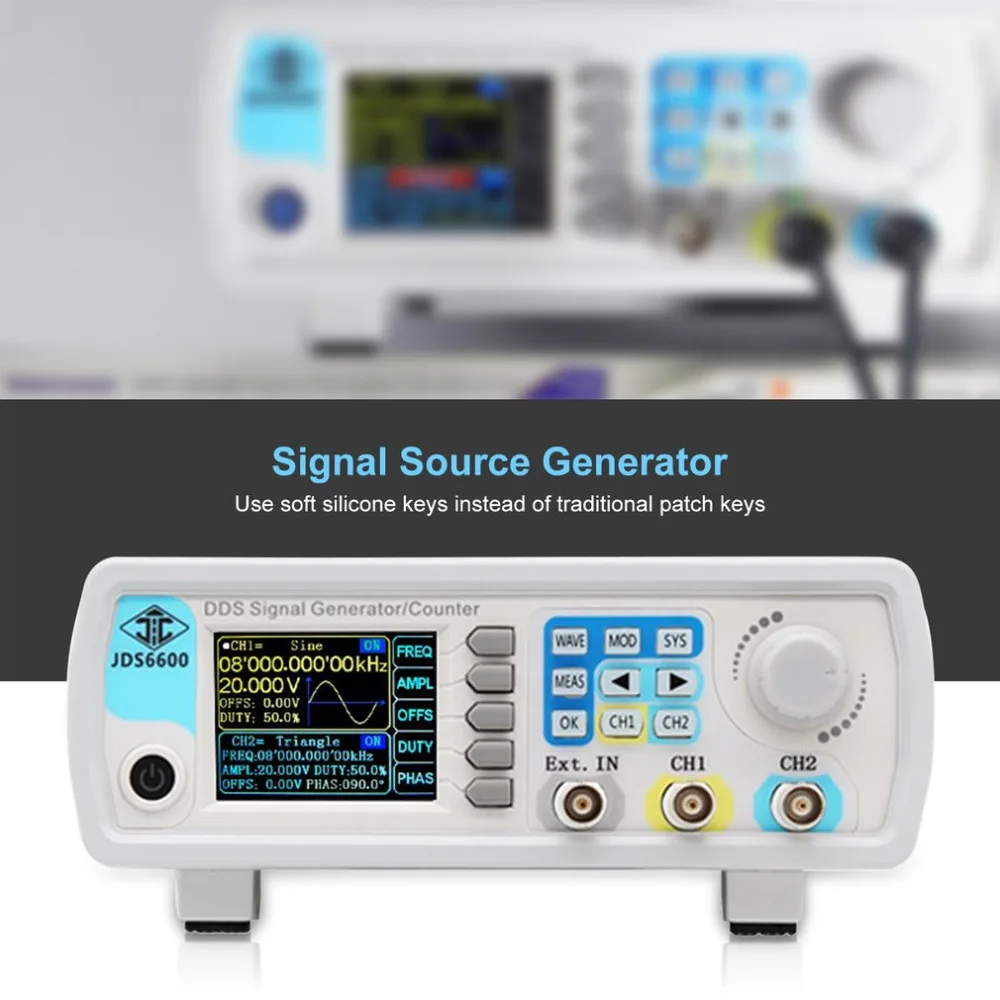

4. Используйте Мягкие силиконовые ключи вместо традиционных патч-ключей, высокая чувствительность и удобство в эксплуатации.
5. Это отличный инструмент для тестирования или измерения для инженеров электроники, электронной лаборатории, обучения и исследований.

Технические характеристики
Модель: JDS6600
Вилка: США/ЕС/Великобритания/Австралия (опционально)
Синусоидальный Диапазон частот: 0 ~ 40 МГц
Диапазон квадратных частот: 0 ~ 25 МГц
Треугольный Частотный диапазон: 0 ~ 25 МГц
Диапазон частоты импульса: 0 ~ 6 МГц
TTL Цифровой частотный диапазон: 0 ~ 6 МГц
Частотный диапазон произвольной волны: 0 ~ 6 МГц
Время квадратного подъема: ≤ 10 нс
Диапазон регулировки ширины импульса: 40nS - 4000S
Точность частоты: ± 20 ppm
Стабильность частоты: ± 1 ppm/3h

Сигналов Технические характеристики:
Форма волны: синус, квадрат, треугольник, пульс (коррекция рабочего цикла, ширина импульса и время цикла регулируются), произвольная волна, CMOS, уровень постоянного тока, полуволна, полная волна, pos-ladder, neg-Ladder, noise, exponential rise, exponential fall, tone, cink pulse, lorentz pulse и 60 видов пользовательских форм сигналов.
Разрешение волны: 14 бит
Частота дискретизации сигнала: 266 MSa/s
Длина волны: 2048 точек
Синусоидальное подавление: ≥ 45dBc(<1 МГц); ≥ 40dBc(1 МГц ~ 20 МГц)
Синус-полное гармоническое искажение: <0.8%(20 Гц ~ 20 кГц, 0dBm)
Квадратные и импульсные (квадратные): ≤ 5%
Диапазон квадратных и импульсных циклов (пульс): 0,1-99.9%
Пандус волна-линейность: ≥ 98% (0,01 Гц ~ 10 кГц)

Выход Технические характеристики:
Амплитуда диапазон: частота <10 МГц, 0-20VPP; Частоты> 10 МГц, 0 - 10Vpp.
Амплитудное Разрешение: 1 мВ
Амплитудная стабильность: ± 0.5%/5 ч
Амплитудная Плоскостность: ± 5%(<10 МГц); ± 10%(>10 МГц)

Сигналов Технические характеристики:
Выходное сопротивление: 50Ω ± 10% (Типичный)
Защита: короткое замыкание 60S не будет повреждено
DC офсетной печати:
Офсетная печать диапазон регулировки: Выход амплитуда> 2V-9,99 V ~ 9,99 V; 0,2 voffset Разрешение: 0,01 V

Фазы Технические характеристики:
Диапазон регулировки фаз: 0 ~ 359.9o
Фазы Разрешение: 0.1o

TTL/COMS выход:
Низкий уровень по уровню поверхности: <0,3 V
Высокий уровень: 1 - 10 в
Повышение уровня/время падения: ≤ 20 нс

Внешние функции измерения:
Функция счетчика частоты-Диапазон измерения частоты: 1 Гц ~ 100 МГц
Функция счетчика частоты-Точность измерения: время ворот непрерывно регулируется между 0,01 S ~ 10s
Счетчик функций-счетная область: 0-4294967295
Режим работы счетчика: 2 режима соединения, постоянный ток и переменный ток
Функция счетчика-режим подсчета: ручная работа.
Диапазон напряжения входного сигнала: 2 - 20 Vpp
Измерение ширины импульса: 0.01us (разрешение), 20s (максимальное время измерения)
Измерение периода: 0.01us (разрешение), 20s (максимальное время измерения)

Общие технические параметры:

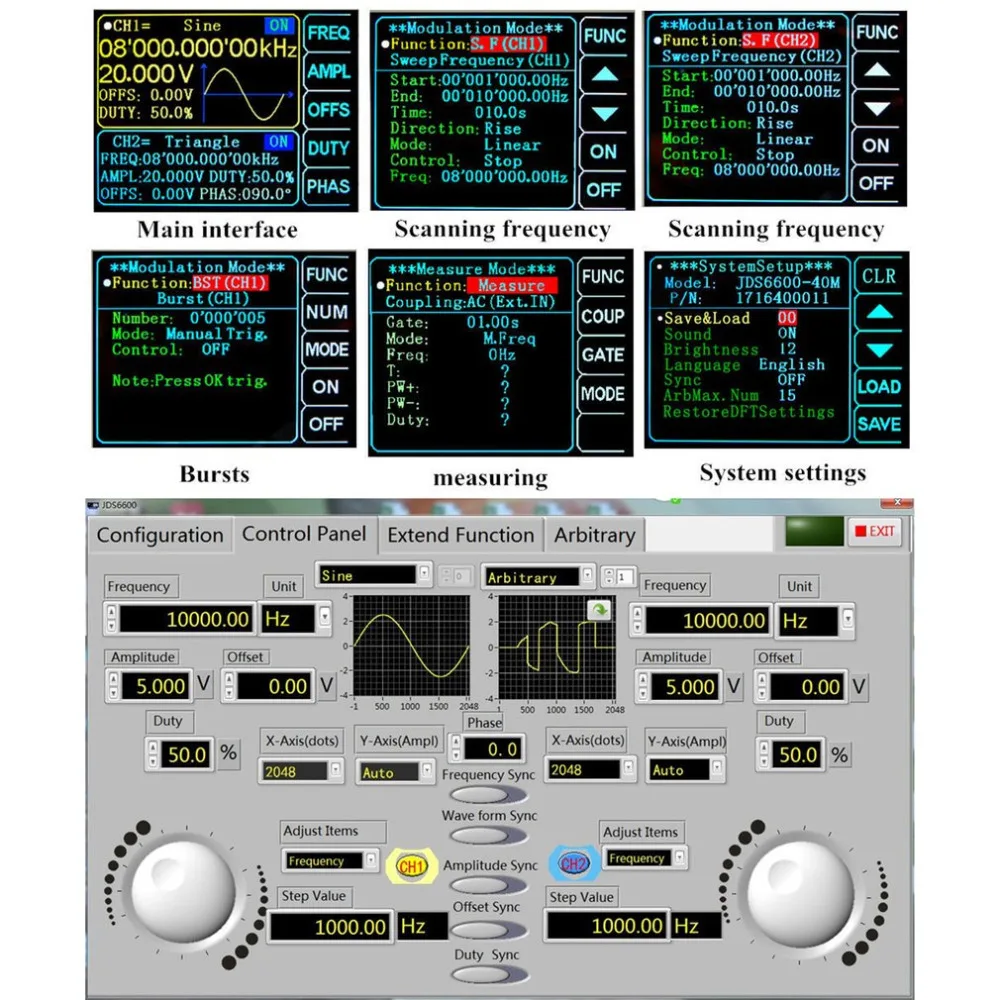

Дисплей Тип: 2,4 дюймов TFT цветной ЖК-дисплей
Хранение и загрузка-Количество: 100 групп
Хранение и загрузка-Расположение: от 00 до 99 (извлечение данных о месте 00 по умолчанию)
Произвольная волна-Количество: от 1 до 60, всего 60 групп (по умолчанию 15 групп)

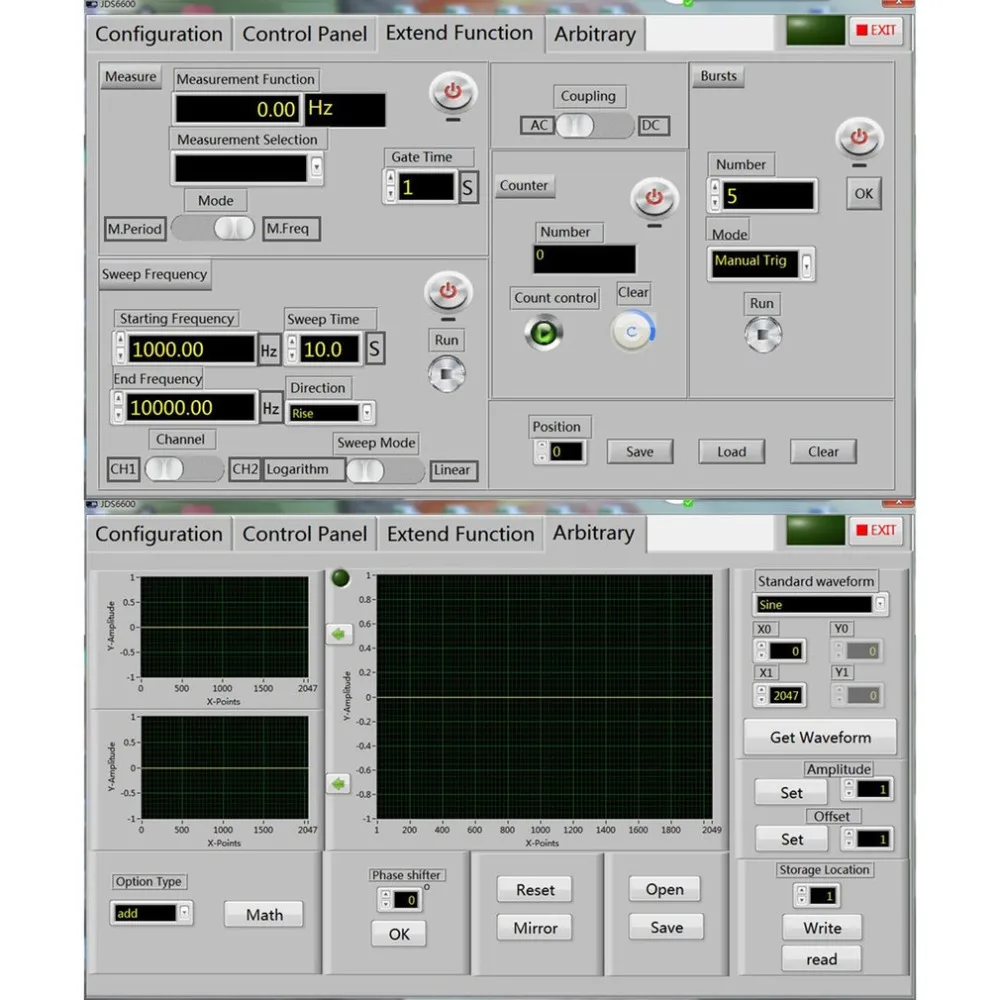

Режим интерфейса: USB к последовательному интерфейсу
Интерфейс расширения: есть последовательный интерфейс режима уровня TTL, который будет удобен для вторичного развития.
Скорость связи-стандарт: 115200 bps
Протокол связи-принять команду: Линейный режим, открытый протокол
Мощность питания: DC 5 V ± 0,5 V
Процесс производства: технология поверхностного монтажа, крупномасштабная интегральная схема, высокая надежность, длительный срок службы
Пользователь может установить или выключить
Характеристики работы: Полная кнопка работы, непрерывная Регулировка ручки.

Развертки функции:
Канал развертки: CH1 или CH2
Тип развертки: Линейная развертка, бревенчатая развертка
Время подметания: 0,1 s ~ 999,9 s
Диапазон установки: произвольно установить между точкой запуска и точкой остановки
Направление развертки: вперед, назад и круглый ход

Посылка информации:
Посылка Размеры: 240x210x9 5 мм/9.36x8.19x3.71in
Посылка, вес: 990 г
Цветная коробка посылка

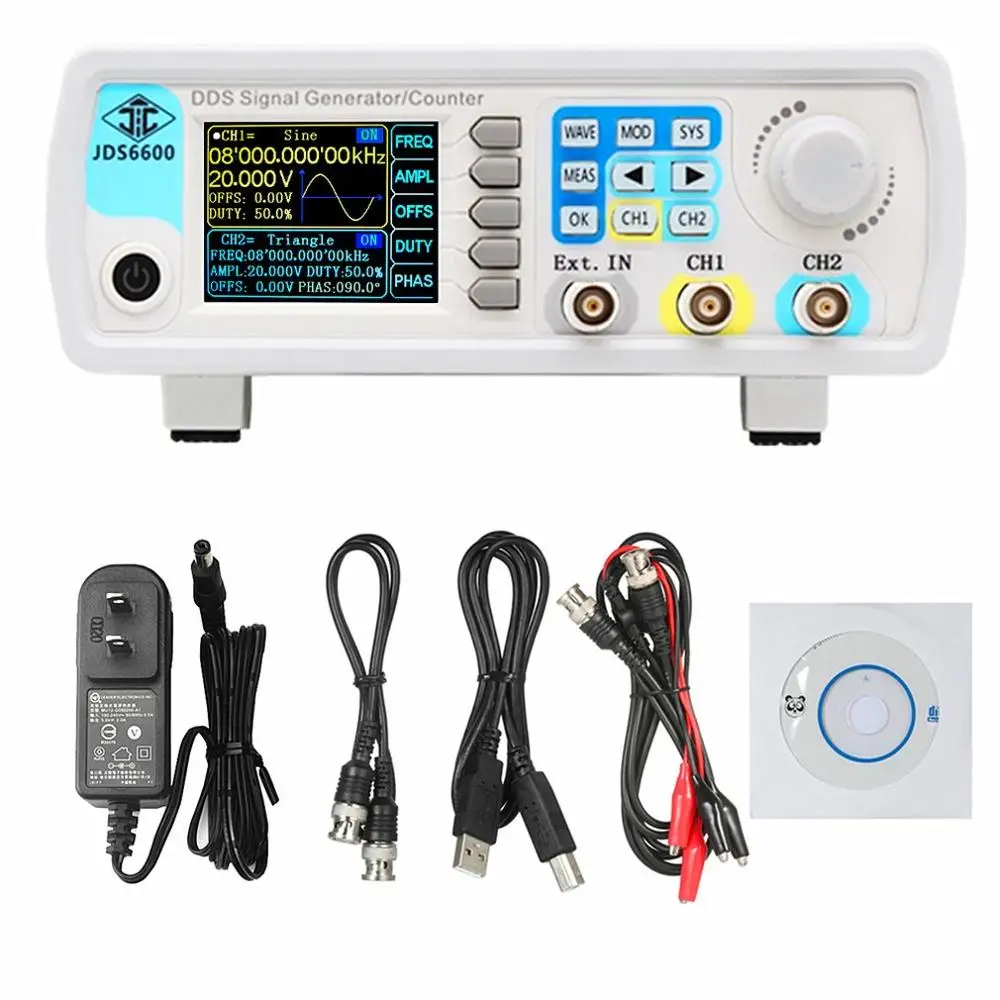

Посылка включает в себя:
1 x генератор источника сигнала
CD-диск-1 шт.
1 x Мощность адаптер (в: 100 ~ 240V ~ 50/60Hz, Выход: 5,0 V-2.0A)
1 х USB кабель для передачи данных
1 x BNC-BNC кабель
2 x Кабель BNC-Clip
1 х Инструкция по эксплуатации

Примите к сведению, что
1. Допускается погрешность в 1-2 мм из-за ручного измерения.
2. Цвет товара, отображаемый на фотографиях, может немного отличаться на мониторе вашего компьютера, так как мониторы не откалиброваны так же.
