Модуль дифференциальной изоляции LOTO IDM01

Модуль IDM01-это активный зонд, который может изолировать дифференциальный вход. Входной интерфейс BNC и выходной интерфейс VGA с плоским проводом. Входной сигнал и выходной сигнал полностью изолированы, а вход отличается. IDM01 может использоваться на каждом LOTO осциллографе. При подключении IDM01 к LOTO scope с помощью интерфейсов VGA канал B осциллографа станет изолированным дифференциальным входом.

Технические характеристики

IDM01 одноканальное, есть 4 диапазона измерений: ± 20 в, ± 80 в, ± 200 В и 800 в. Если вам нужно настроить диапазон измерений, например, если вам нужно измерить милливольт, мы предоставляем настройки, пожалуйста, позвоните по телефону + 86 15029982700. IDM01 имеет пропускную способность 50K Hz. Если вам нужна более высокая полоса пропускания, пожалуйста, выберите: IDM02, полоса пропускания 100 кГц; IDM03, полоса пропускания 300 кГц.

Когда и где его использовать?

IDM01 нацелен на следующие проблемы: 1. Необходимо измерить Высокое напряжение, но беспокоиться о повреждении компьютера и осциллографа. 2, испытанная цепь не заземлена, не может быть уверена, что если Соединительная площадка для испытанной земли безопасна, земля и испытанная поверхность не являются ровными. 3. Если испытательная точка имеет высокое напряжение в обычном режиме, она будет превышать диапазон измерений осциллографа без дифференциального ввода. 4, когда испытанный сигнал отличается, и нет заземления.

Нет необходимости покупать дополнительный зонд

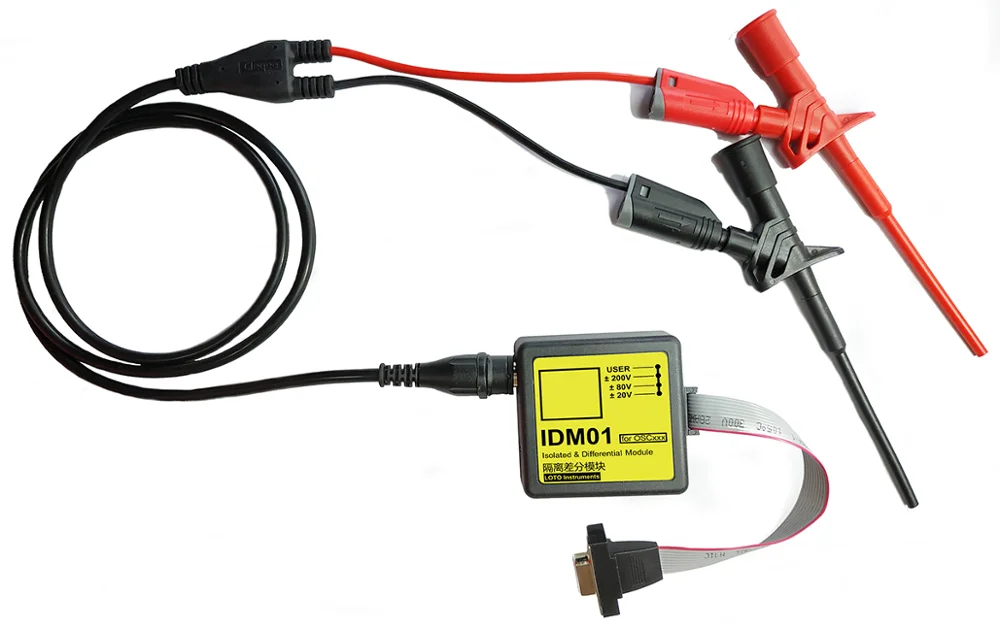

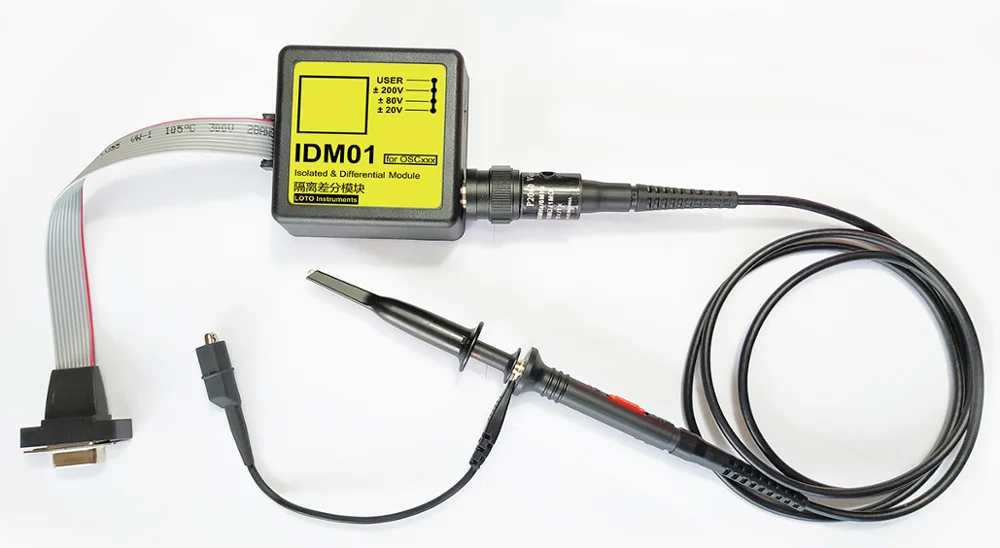

IDM01, как показано на изображении выше, полностью пластиковый корпус обеспечивает безопасную изоляцию в чехол случайных ошибок эксплуатации. Цена включает только сам IDM01, другие аксессуары в комплект не входят. Если вы уже купили любой осциллограф LOTO, зонды X1/X10 в коробке могут быть использованы с IDM01, никаких дополнительных зондов не требуется, как показано на следующем рисунке.

Защищенный зажим «крокодил» Совместимость

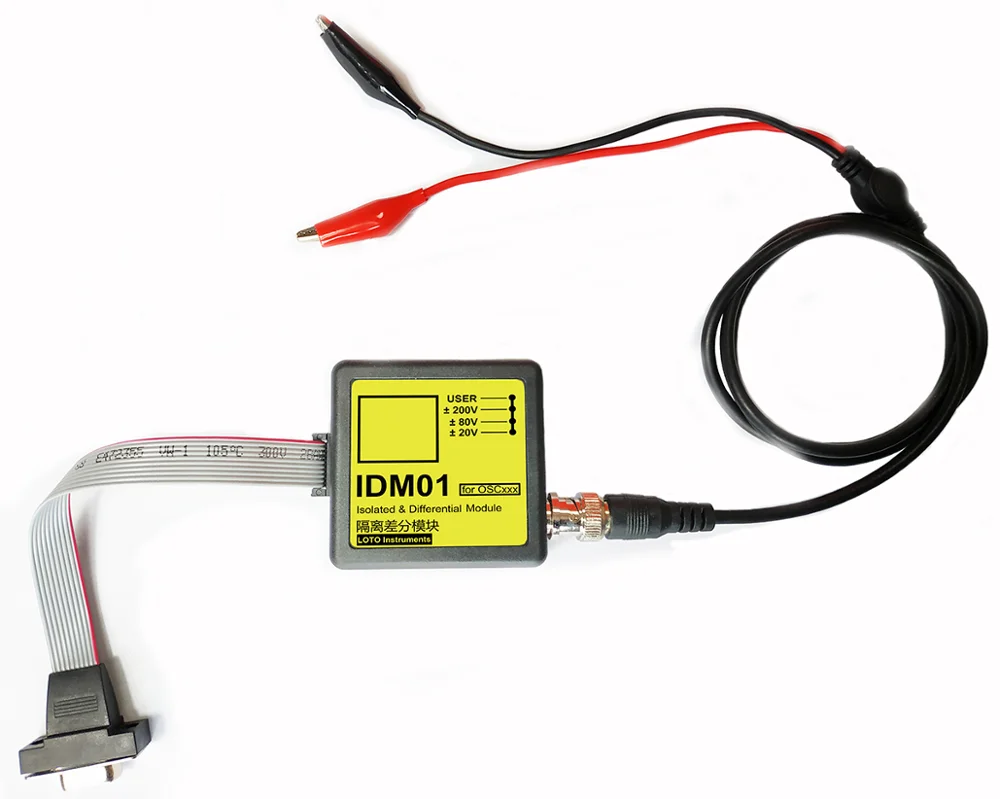

Как показано на следующем рисунке, вы можете использовать провод с зажимом аллигатора на IDM01. Будьте осторожны, не прикасайтесь к металлической части голой рукой, будьте осторожны.

Высоковольтный зонд, можно купить отдельно

Пользователи могут купить Зонд высокого напряжения отдельно, который имеет лучшую изоляцию и защиту. Используйте с большей легкостью. Ссылка на покупку:

Интерфейс DE-15, простое подключение

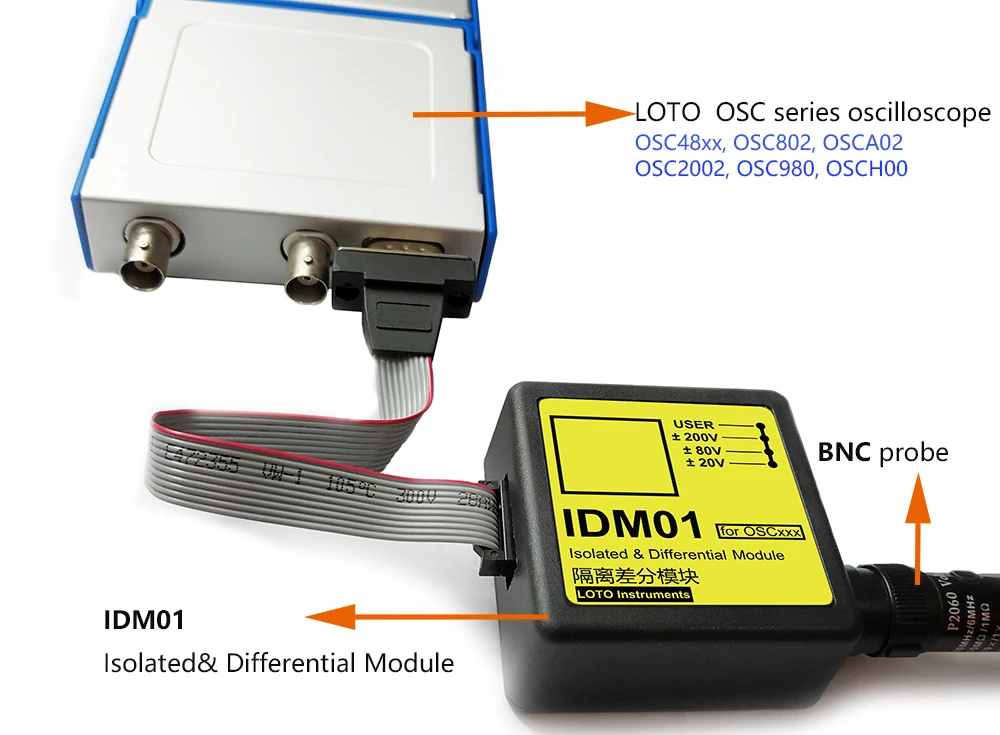

IDM01 подключается к осциллографу LOTO через интерфейс DE-15, который мы обычно называем VGA, как показано на следующем рисунке.

Больше вариантов для вас

Есть еще 2 типа на ваш выбор

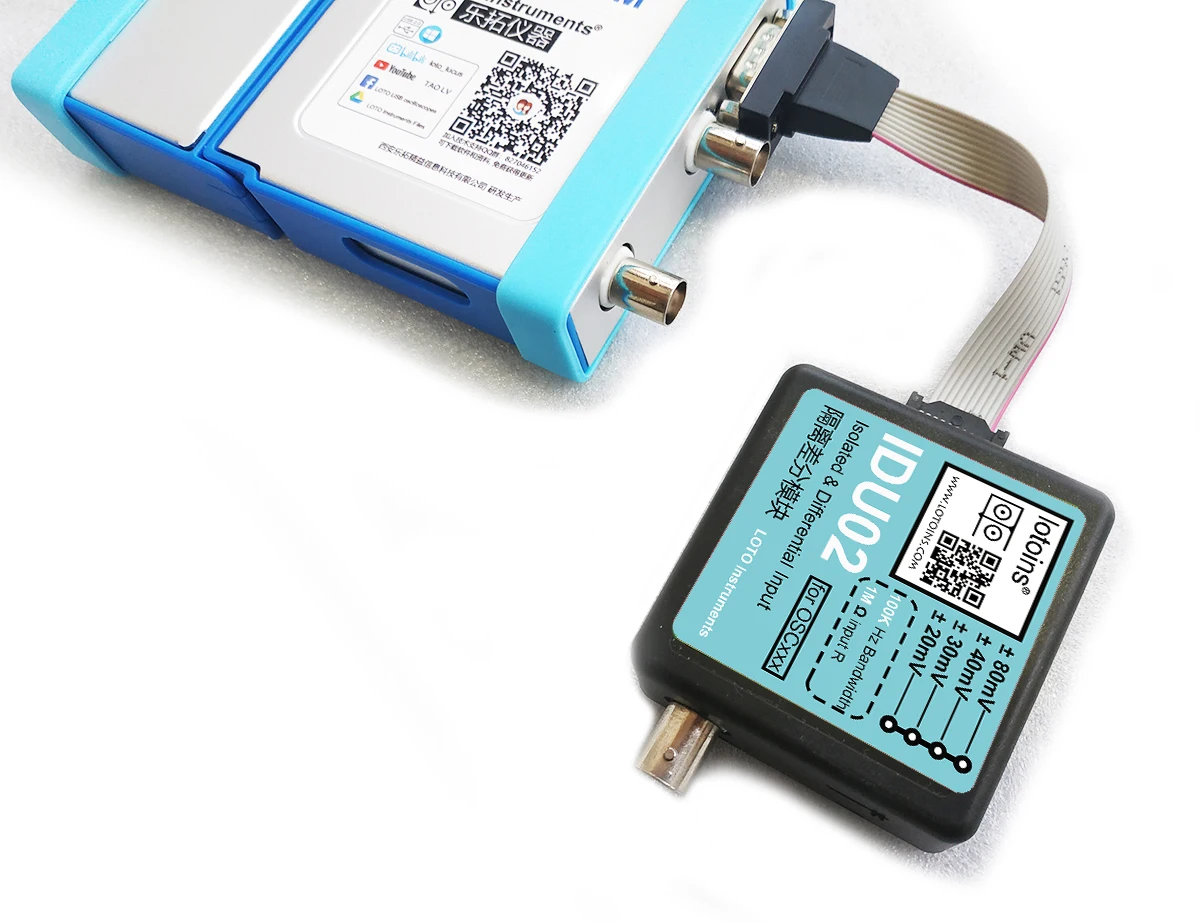

IDM02, полоса пропускания 100 кГц

IDM02 совпадает с IDM01, но имеет более высокую пропускную способность 100 кГц

IDM03, полоса пропускания 300 кГц

IDM03 совпадает с IDM01, но имеет более высокую пропускную способность 300 кГц

Демонстрация видео и инструкция

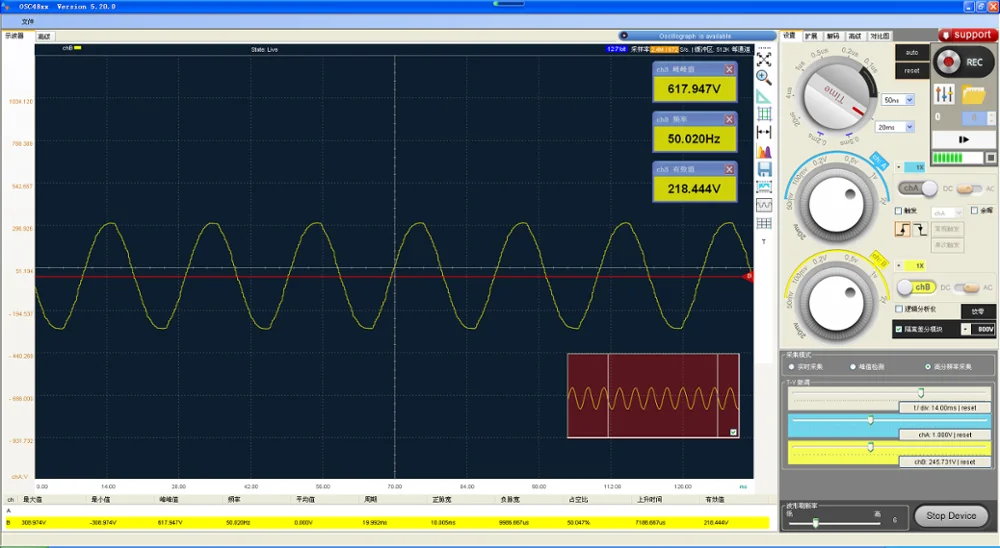

Это видео показывает, как тестировать коммерческий источник питания 220 В с IDM01 и 100:1 зондом. //www.bilibili.com/video/av68337909/

Вопросы и ответы

Вопрос: Совместимость IDM01 со всеми осциллографами LOTO

О: Да, IDM01 может использоваться с любым LOTO осциллографом.

В: Могу ли я использовать его для тестирования коммерческого источника питания?

О: Да, с IDM01, вы можете проверить коммерческую мощность и напряжение до 800 в, не беспокоясь о повреждении объема и компьютера.

Вопрос: Можно ли использовать IDM01 отдельно? И сколько каналов у него есть.

О: IDM01 может использоваться только с LOTO осциллографом и IDM01 имеет 1 канал.
