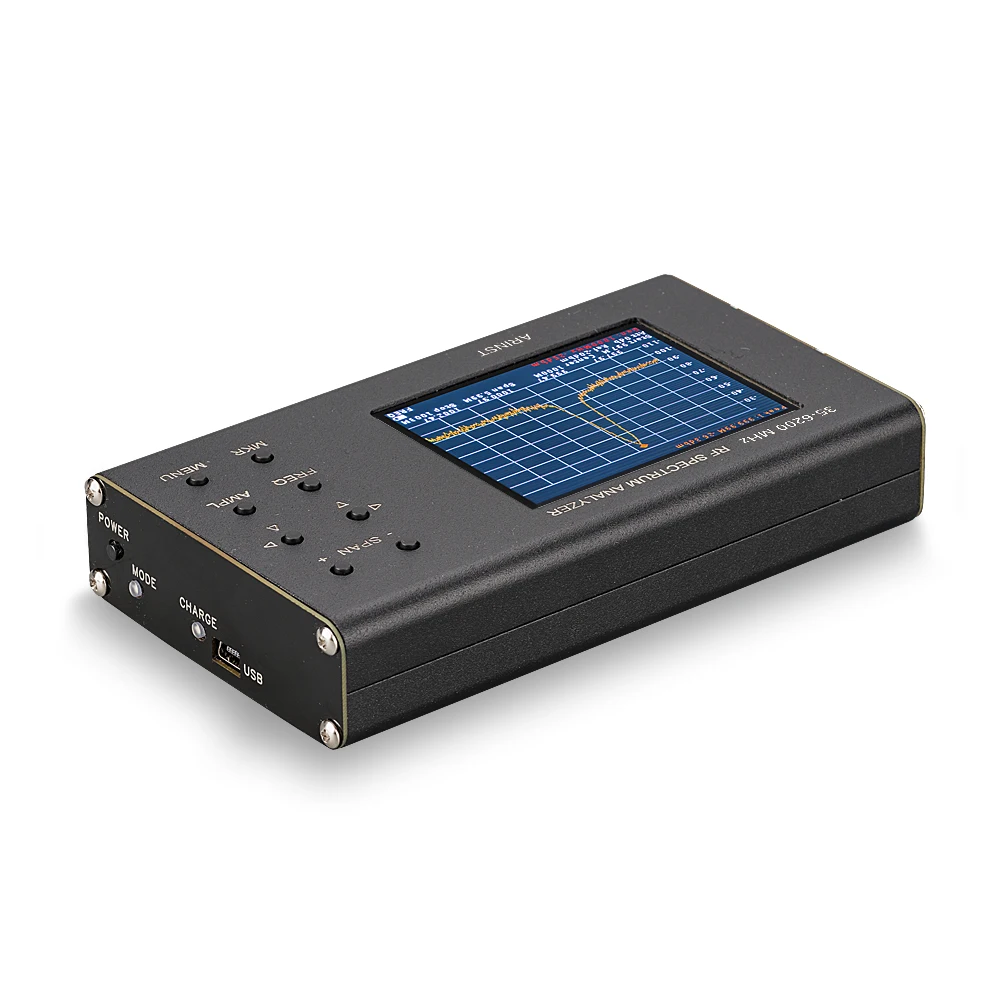

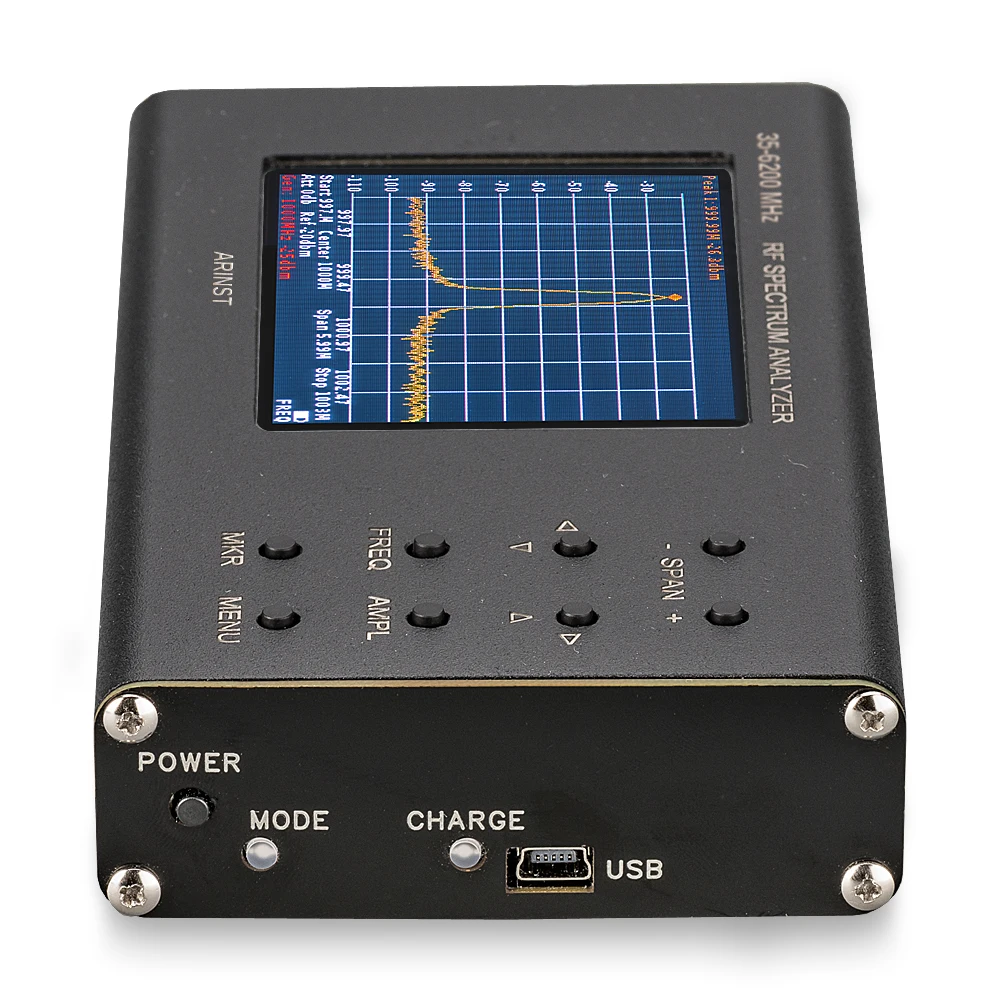

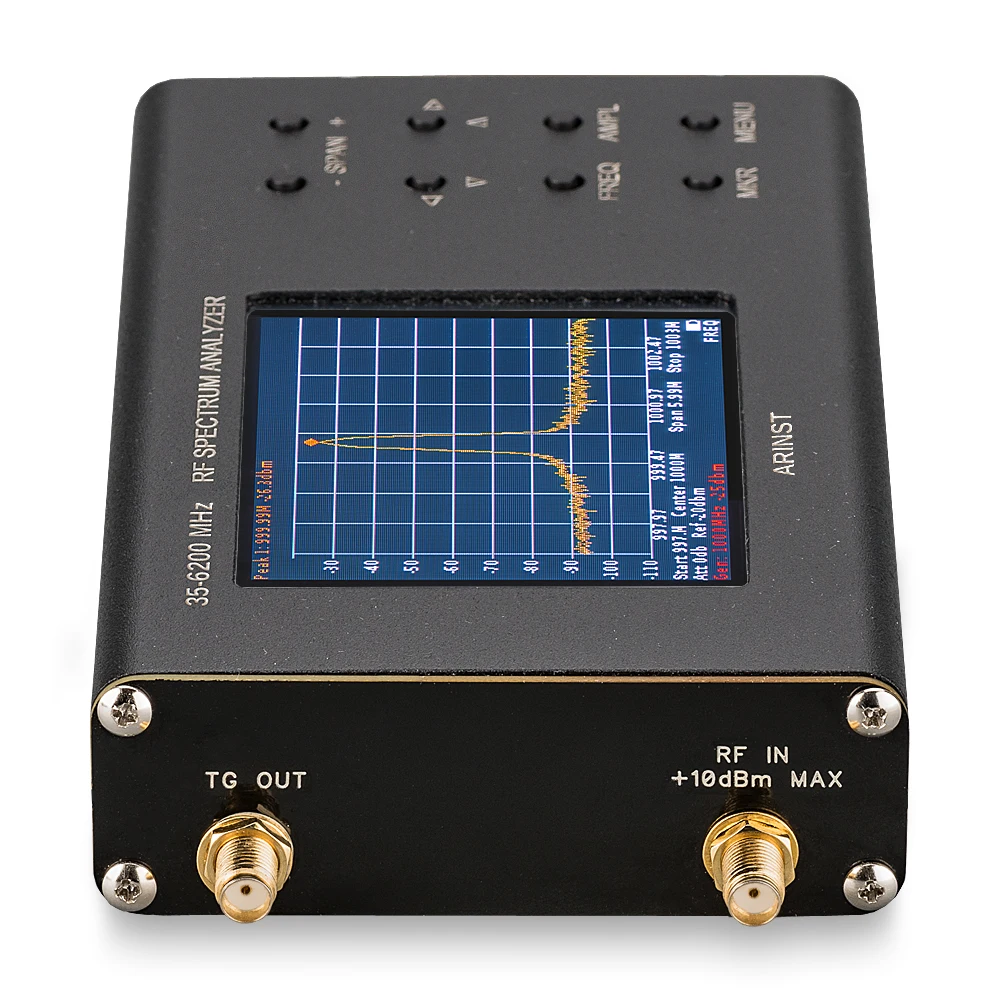

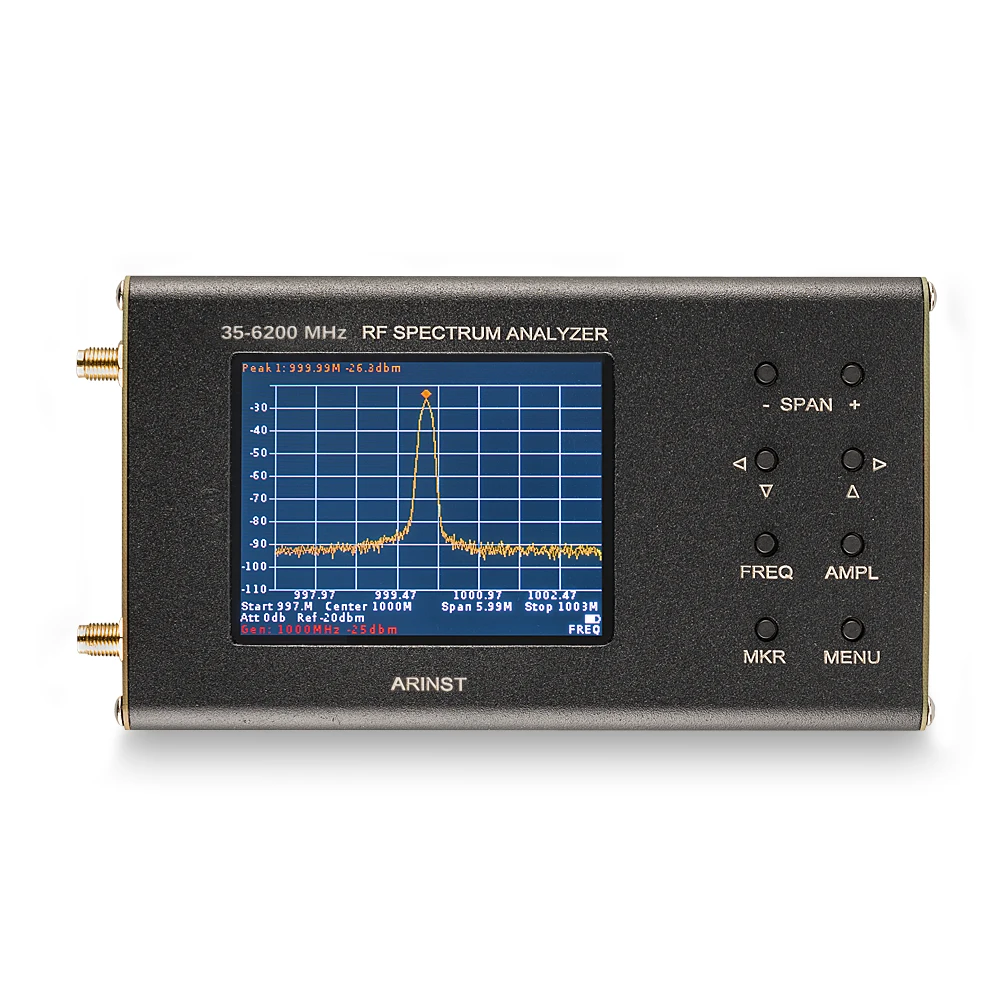

Портативный радиочастотный анализатор спектра Arinst SSA-TG R2 с генератором слежения

---

Arinst SSA-TG R2-это простой портативный анализатор панорамного спектра (РЧ-мультиметр), предназначенный для отображения спектров сигналов в диапазоне частот от 35 до 6200 МГц.Анализатор обнаруживает амплитуду и частоту спектральных компонентов анализируемого процесса. Анализатор спектра может работать с сигналами для всех широко используемых технологий: Wi-Fi, 2G, 3G, 4G, LTE, CDMA, DCS, GSM, GPRS, GLONASS и других.Другой важной особенностью является наличие дополнительных возможностей генератора слежения, что позволяет измерить частотную реакцию пассивных или активных устройств, например фильтров или усилителей. Программное обеспечение позволяет измерять SWR и модуль обратной потери. Для этого требуется внешняя направляющая муфта и набор калибровочных мер.Вы можете скачать инструкции здесь www.alibaba.comФлуоресцентный

Применение

Arinst SSA-TG R2 в Основном предназначен для полевых операций. Устройство имеет прочный и светильник с низким энергопотреблением. Это позволяет сервисным центрам и сервисным командам выполнять ВЧ-анализ на месте для ввода в эксплуатацию и ремонтных работ. Кроме того, анализатор спектра является идеальным решением для ремонтных мастерских и радиолюбителей.Например, с помощью устройства вы можете выполнять следующие операции:-Установите внешнюю антенну на базовую станцию-Для проведения быстрого анализа радиочастотных сред-Проверьте правильную работу ретранслятора сотовой связи-Ремонт и настройка ретранслятора, генератора, фильтра и т. Д.-Измерьте SWR при использовании внешнего направленного соединителя.

Принцип работы

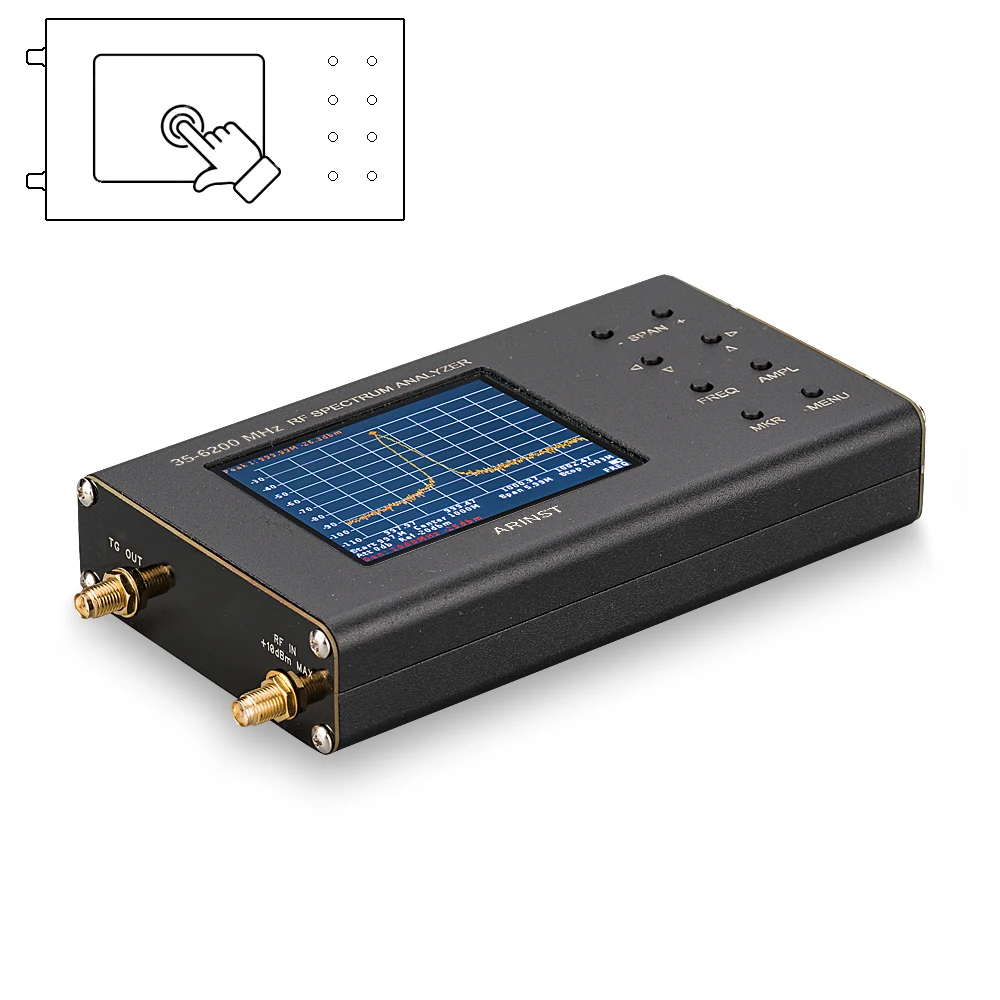

Анализатор спектра представляет собой портативное устройство, которое подключено к измеренной цепи и имеет независимый источник питания. Устройство имеет 3,2 "цвет резистивный экран для отображения сигнала спектра, а также для того, чтобы управлять устройством.Устройство управляется одним из трех способов:-Кнопками и сенсорным экраном на устройстве.-С помощью смартфона или планшета на базе Android.-ПК или ноутбук с операционной системой WindowsДанные между анализатором и смартфоном/планшетом/ПК передаются через Bluetooth или USB-кабель. Диапазон Bluetooth составляет до 10 м (пароль для подключения через Bluetooth: 1234).Все измеренные данные отображаются в режиме реального времени на экране устройства или смартфона/планшета/ПК.Вы можете установить программное обеспечение анализатора для управления смартфоном или планшетом из Google Play (Флуоресцентный) Или загрузить сWww.arinst.net/download-apk.phpВы можете загрузить программное обеспечение анализатора для управления ПК или ноутбуком сWww.arinst.net/download-apk.php. Windows 7 или выше и последняя версия виртуальной машины Java необходимы для правильной работы приложения. Приложение требует полной (100%) поддержки OpenGL версии 2,1 и выше.

Основные функции программного обеспечения анализатора:

-Отображает спектры сигналов графически и устанавливает частотный диапазон и контрольный лимит.-Устанавливает и управляет абсолютными и относительными (дельта) маркерами.-Поиск одного или серии (до десяти) максимальных значений сигнала в мгновенном или отслеживаемом режиме.-Наборы и магазины уникальных идентификаторов диапазонов частот-диапазонов. Например, для диапазона 1710-1785 МГц можно установить ленту под названием «DCS UpLink». Кроме того, Рабочие диапазоны частот могут быть установлены для каждого оператора. Этот вариант значительно облегчает ВЧ-анализ и идентификацию сигналов обычных технологий.-Имеет предварительно установленные полосы и может хранить полосы в файле и делиться ими с другими устройствами для управления спектральными анализаторами Arinst SSA-TG.-Имеет режим отслеживания, который генерирует спектр сигнала, усредненный рядом измерений. В дополнение к среднему спектру, также могут отображаться экстремальные значения и скользящие средние значения.-Сохраняет настройки для сканирования спектра (ограничения диапазона, значение аттенюатора и другие) для быстрого и легкого переключения в требуемый режим измерения.-Сохраняет спектральный сигнал с маркерами для последующего анализа. Затем сохраненный График можно открыть на любом устройстве Android с помощью приложения «Arinst SSA» (в этом случае вам не нужно иметь анализатор спектра под рукой) или используйте редактор таблицы для преобразования графика в требуемый тип отображения данных.-Одновременное отображение нескольких выбранных диапазонов частот.-Функция отслеживания генератора для измерения амплитудно-частотных характеристик фильтров, усилителей и антенн.

Преимущества:

-Низкая цена-3,2-дюймовый цветной резистивный экран сенсорный экран-Широкий диапазон частот: от 35 МГц до 6200 МГц-Быстрое сканирование частотного диапазона: прибл. 150 МКС в точку-Высокая точность измерения: 2 дБ в динамическом диапазоне 70-75 дБ-Совместимость с большинством устройств на базе Android и компьютерами на базе Windows-Возможность использования одного устройства с помощью нескольких смартфонов/планшетов/ПК-Исключительно прост в использовании в данной области: вес меньше 400 г, размеры 155х81х27 мм, независимая поставка длится до 4 ч непрерывной работы, беспроводная передача данных на смартфон/планшет/ПК, устройство может быть питание от смартфона/планшета/ПК-Бесплатное многофункциональное программное обеспечение и бесплатные обновления для управления устройством

Характеристики:

-Отображаемый Диапазон частот: 35 - 6200 МГц-Диапазон измерения частоты: 35 - 4500 МГц-Динамический диапазон для диапазона 35-3000 МГц: 75 дБ-Динамический диапазон для диапазона 3000-4500 МГц: 70 дБ-Максимальный диапазон: 6165 МГц-BW: 200 кГц, фиксированный-Скорость сканирования для диапазона просмотра более 100 МГц: 700 МГц/секЩетка с двойным 100 МГц по уровню поверхности: <0,25 сек-Уровень шума до 3000 МГц: < - 90 дБм-Уровень шума 3000 - 4500 МГц: < -85 дБм-Уровень шума 4500 - 6200 МГц: < -80 дБм-Волновое сопротивление: 50 Ом-SWR в диапазоне рабочих частот: < 1,5-Внутренний аттенюатор: 0 - 30 дБ-Ошибка при затухании до 10 дБ: 2 дБ-Погрешность при затухании от 10 до 20 дБ: 5 дБ-Ошибка при затухании от 20 до 30 дБ: 8 дБ-Выходная мощность генератора отслеживания: -15...-25 дБм-Точность в динамическом диапазоне: 2,0 дБ-Максимальная входная мощность на аттенюаторе 0 дБ: 10 дБм-Максимальная входная мощность при затухании выше 20 дБ: + 20 дБм-Максимальный входной измеряемый сигнал: + 10 дБм-Максимальное входное напряжение постоянного тока: 25 вольт-Максимальное потребление тока при работе от аккумулятора: 450 мА-Максимальный ток при работе от USB: 500 мА (при зарядке)-Аккумулятор: 2000 мАч-Срок службы батареи: 3 часа-Время зарядки аккумулятора: ~ 5 часов

Товары, включенные в коробку:

-Анализатор спектра Arinst SSA-TG R2-Аккумулятор (перед установкой внутри устройства)-Адаптер HF SMA(male)-SMA(female) для защиты коннектора HF от износа (2 шт.)-Usb-кабель mini-USB для зарядки устройства и передачи данных

Товары не входят в комплект поставки:

-Смартфон или планшет под управлением Android 4.0.3 или выше. Используйте устройство на базе Android для управления оборудованием. Устройство реализовано в одном корпусе, а оборудование для его управления построено в другом. Это было сделано для того, чтобы сделать анализатор спектра намного проще и доступнее. Также Используйте ноутбук или компьютер для управления устройством.-Внешняя сеть затухания. Максимальная измеренная Входная мощность, которая поставляется к устройству, ограничена + 5 дБм. Если необходимо измерить большее значение, каждый пользователь устройства должен выбрать необходимые аттенюаторы самостоятельно.-Набор супервысокочастотных адаптеров.

Ограничения

Анализатор спектра Arinst SSA-TG R2 не является измерительным датчиком, так как он не имеет утвержденной модели измерительного оборудования. Утверждение модели измерительного оборудования отрицательно влияет на наличие и цену устройства. По этой причине анализатор спектра официально считается полевым индикатором. Однако устройство полностью отвечает всем техническим требованиям. Каждое устройство калибруется по мощности и частоте.

Обзор программного обеспечения и обучения Arinst SSA-TG R2.

Видео "Обзор программного обеспечения Arinst"ФлуоресцентныйВидео "Arinst обзор трекингового генератора"ФлуоресцентныйВидео "частотное слияние в спектре анализатор Arinnst SSA"ФлуоресцентныйВидео "Настройка подключения для Arinst SSA под ОС Windows"ФлуоресцентныйВидео "ручное калибровочное меню Arinst"Youtube.com/watch?v=WGkk594eri0Видео "идентификация сигнала с помощью Arinst SSA"ФлуоресцентныйВидео "диапазоны управления в Arinst SSA анализатор спектра"ФлуоресцентныйВидеообзор//www.youtube.com/watch?v=pYNilDk0ezoОфициальный сайт:Www.arinst.net

Дополнительная информация:

-По сути, устройство является «радиочастотным мультиметром» или «радиочастотным проводником»-Устройство имеет гарантию производителя на 1 год с даты покупки-Устройство не работает с iPhone и другими продуктами Apple-Частотные диапазоны отображаются только при работе с устройствами Android или с устройствами Windows. Частотные полосы не отображаются на экране самого устройства.-Для правильной работы программного обеспечения Windows требуется поддержка OpenGl вашего оборудования (Версия 2,1 и выше).-Устройство не является профессиональным измерительным прибором и предназначено для радиолюбителей.-При необходимости мы можем разобрать устройство так, чтобы он легче прошел таможню. Для сборки требуется только отвертка.
