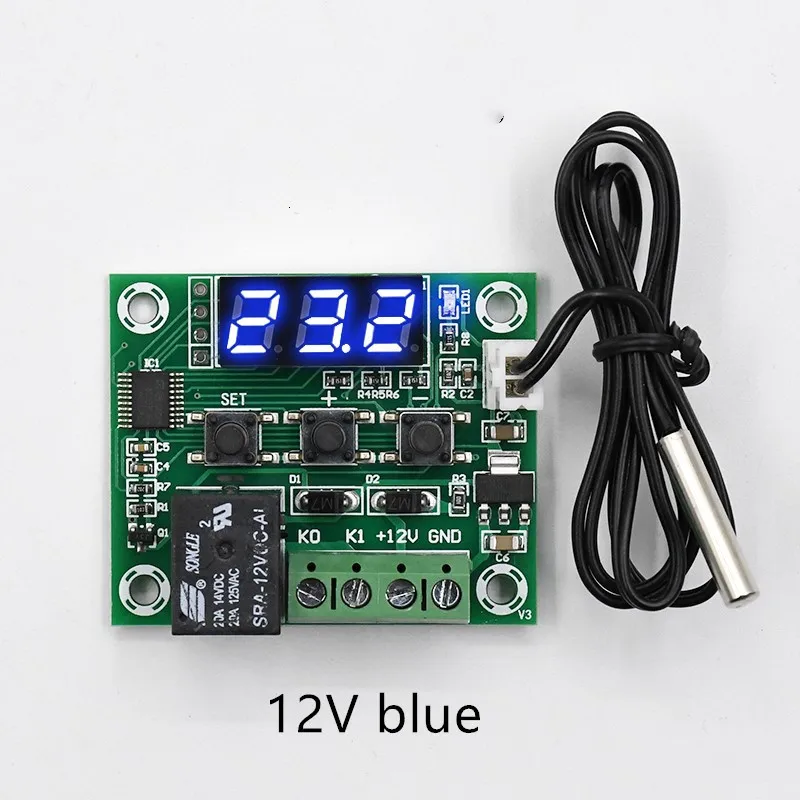

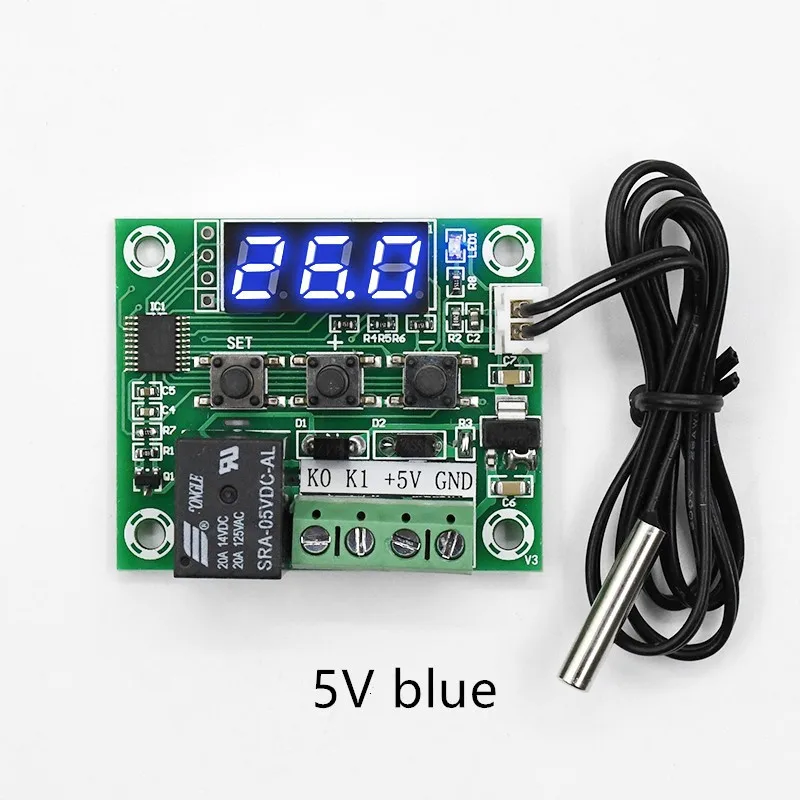

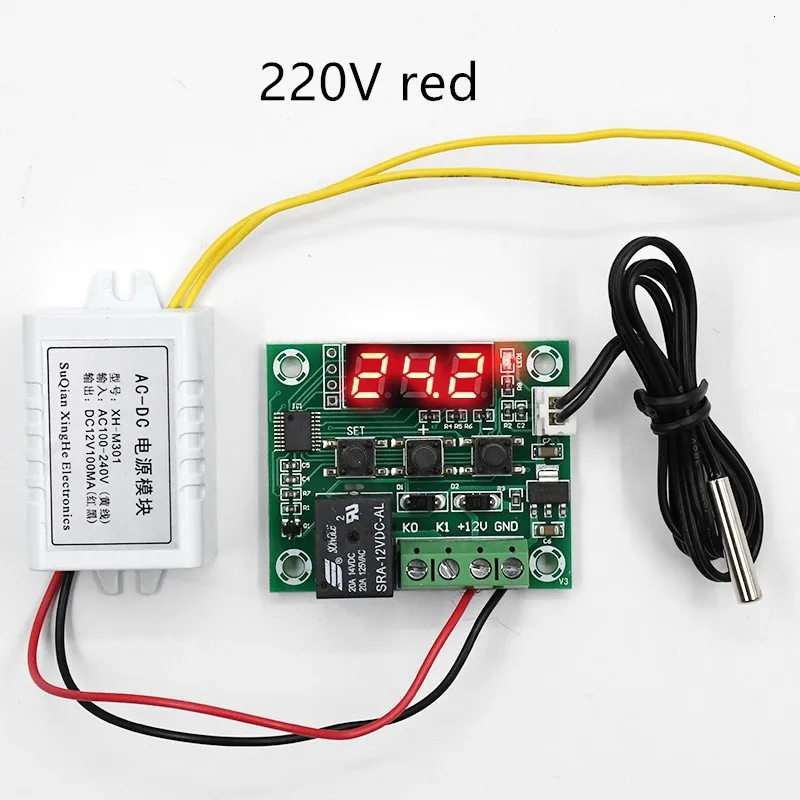

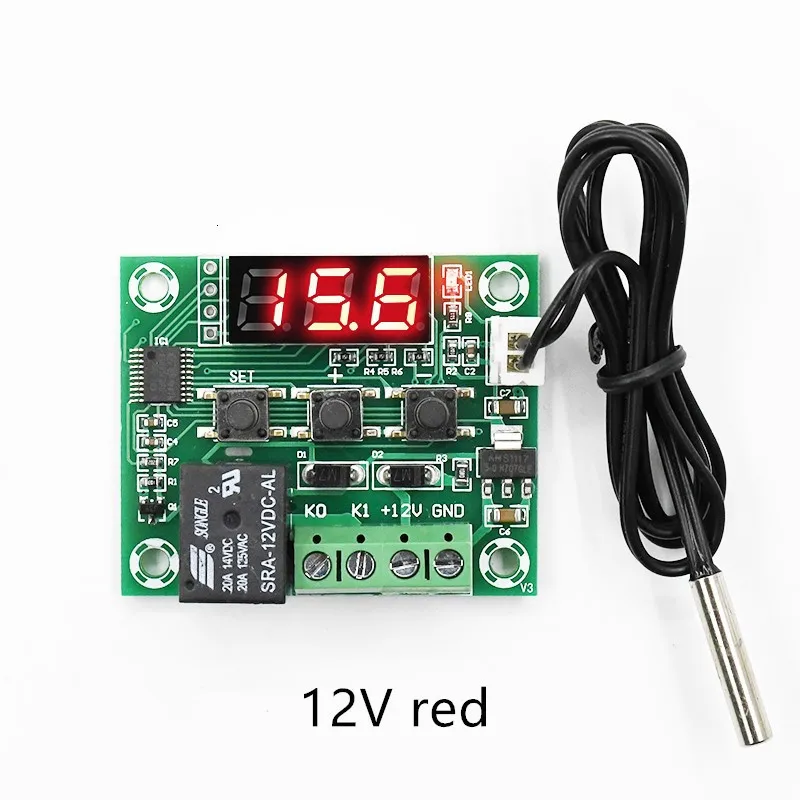

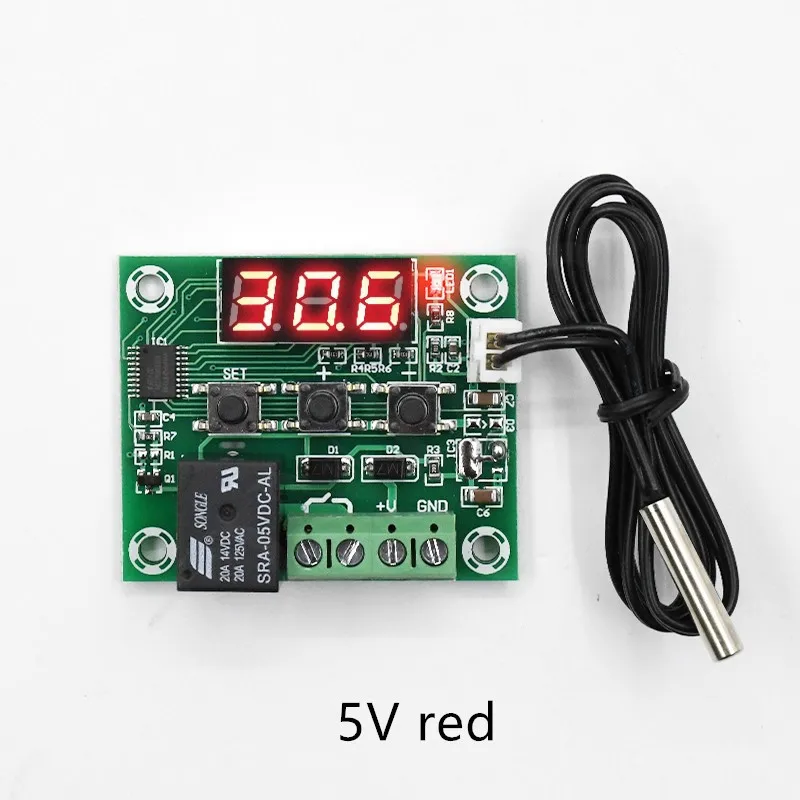

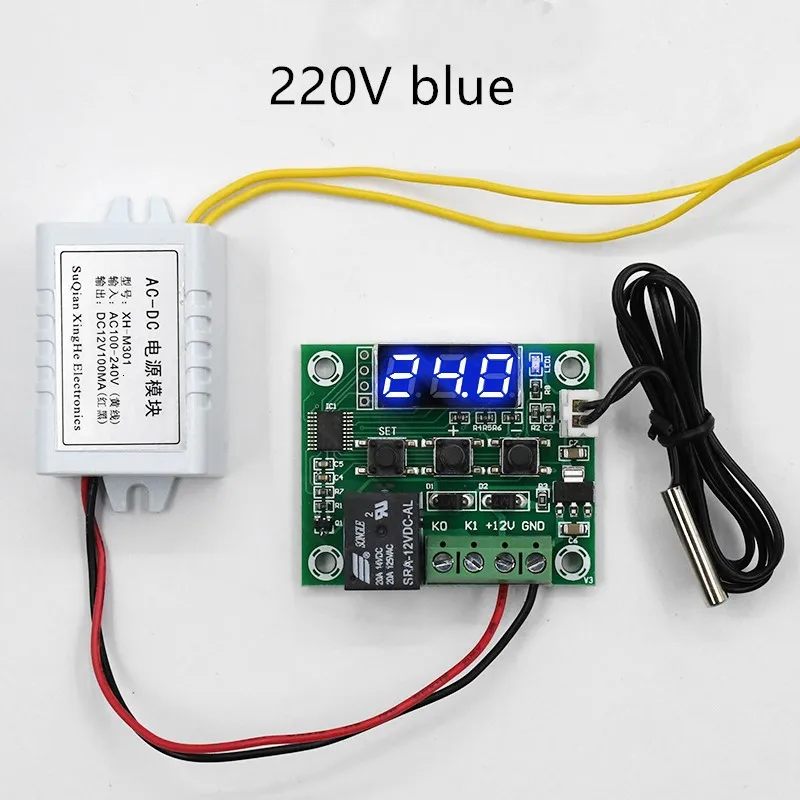

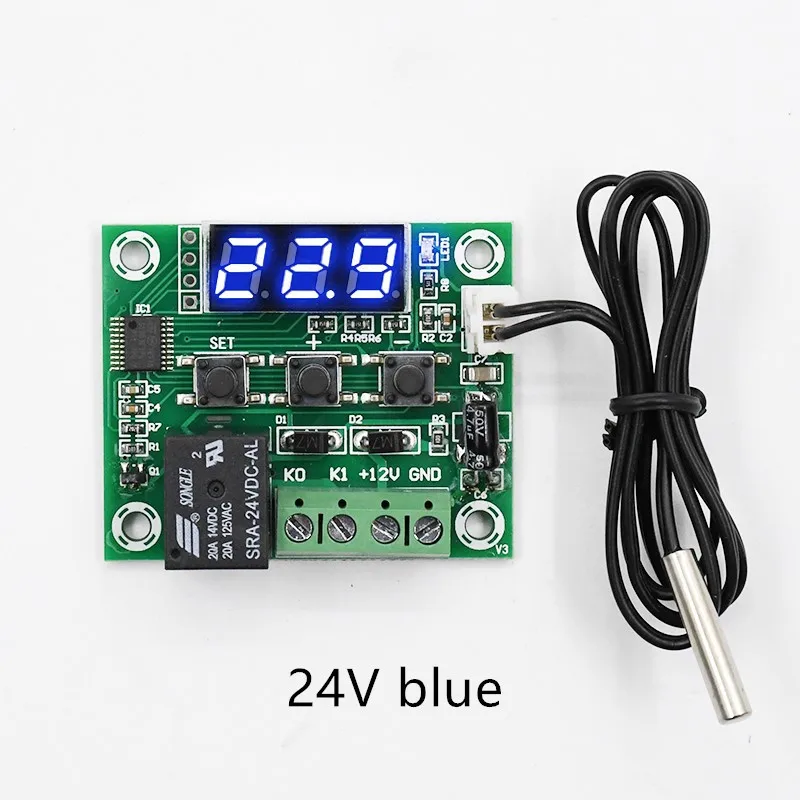

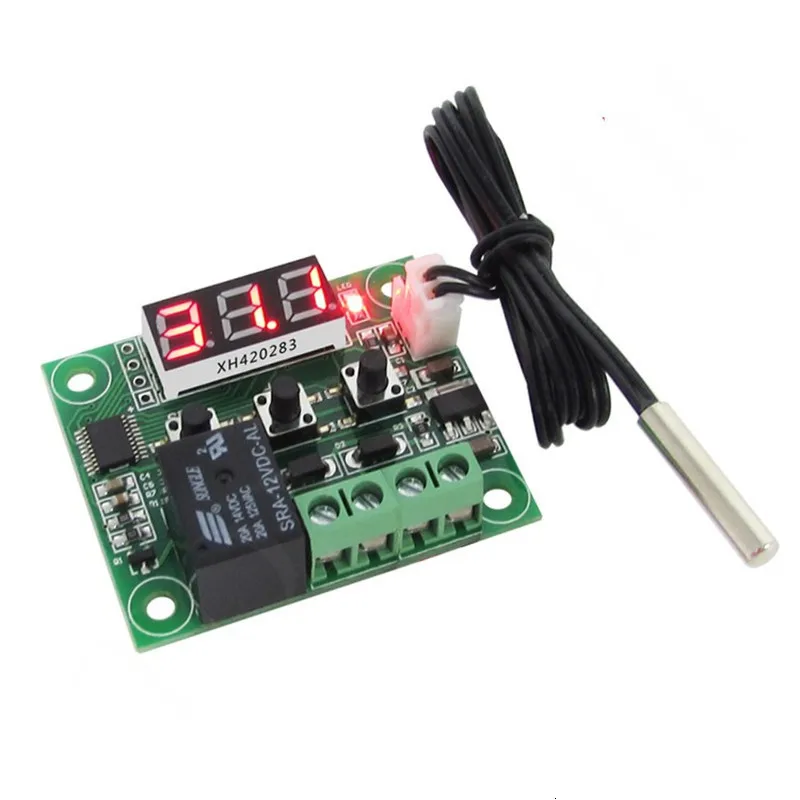

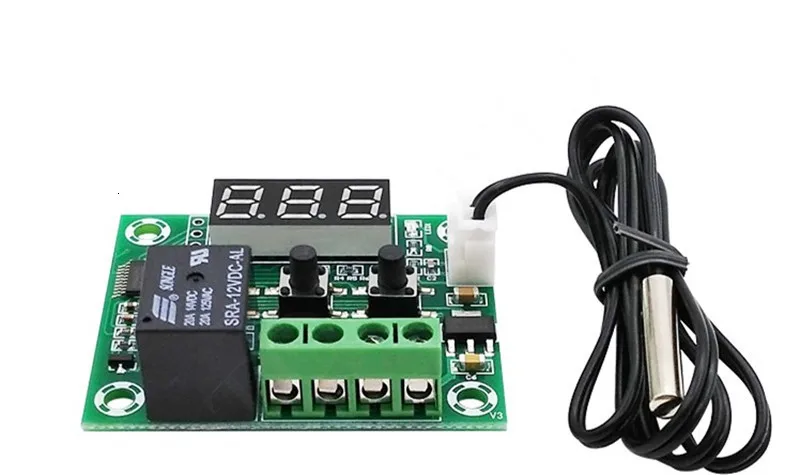

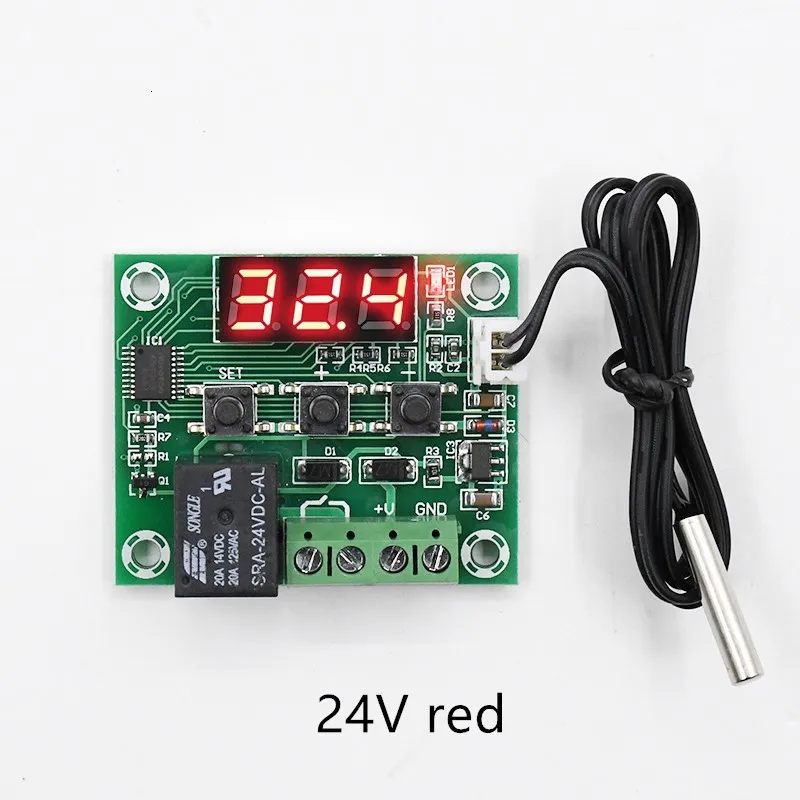

Цифровой термостат высокой точности цифровой дисплей регулятор температуры модуль охлаждения отопления 5 в 12 В 24 В 220 В

Название продукта: цифровой регулятор температуры

Модель продукта: XH-W1209

Питание материнской платы: DC12V

Диапазон контроля температуры: -50 ° C ~ 110 ° C

Точность контроля температуры: 0,1 °C

Вход измерения: NTC10K/B3950

Тип датчика: водонепроницаемый зонд L = 0,5 м

Тип выхода: релейный выход 10A

Частота обновления: 0,5 секунд

Потребляемая мощность материнской платы: статическая ≤ 35ма тяга ≤ 65ма

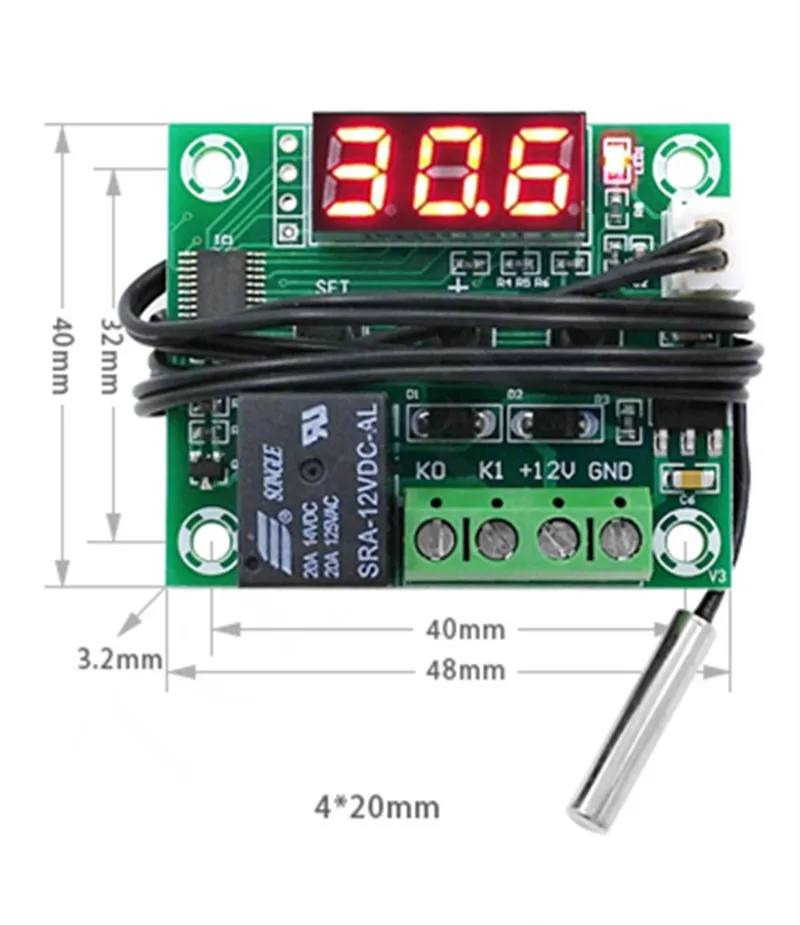

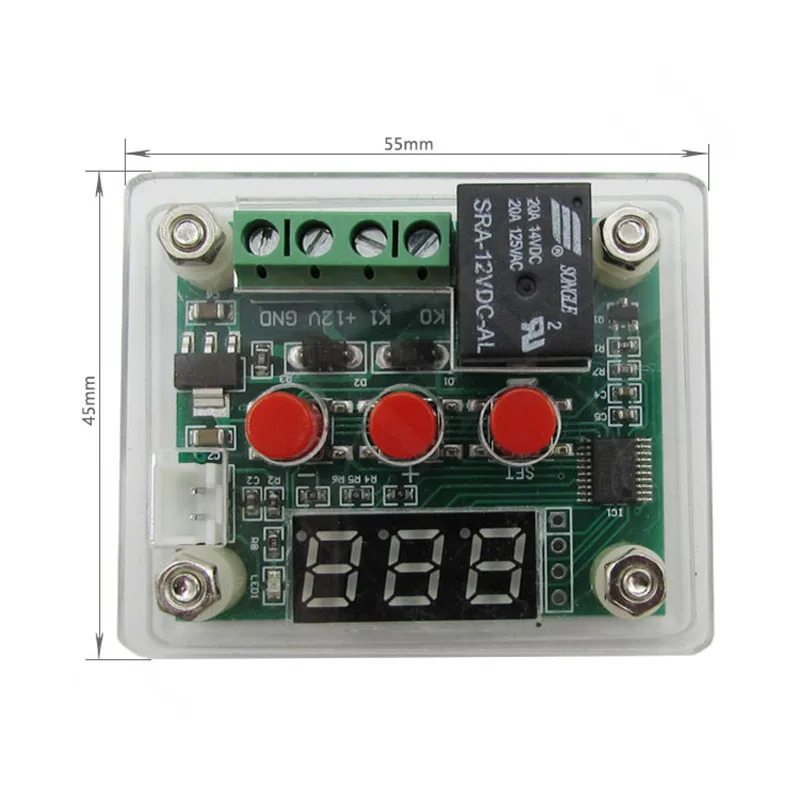

Размер внешнего вида: 48*40*16 мм

Этот термостат принимает управление чипом ST, цифровой дисплей, высокоточный датчик контроля температуры и отличную производительность и точность контроля температуры. Высокая

Экономичный, широкий диапазон контроля температуры, легко настроить. Он может быть непосредственно установлен или встроен в панели, такие как промышленное контрольное оборудование, что является удобным и практичным. Широкий

Он широко используется для контроля температуры шасси, инкубации птицы, систем кондиционирования воздуха, защиты температуры и других случаев!

Режим нагрева, например,

Пример: Управляйте радиатором, чтобы нагревать до 60 градусов, чтобы остановить, и начинайте снова на 50 градусов после остановки.

Необходимо установить режим нагрева, разница температур 10 градусов, следует установить следующим образом:

1. Когда температура отображается нормально, нажмите Установить температуру один раз для вспышки, установите значение температуры остановки до 60.

2. Нажмите и удерживайте, чтобы отобразить режим работы PO как H

3. Установите разницу в спине P1 до 10

Режим охлаждения экземпляр

Пример: Управляйте холодильником, чтобы охладить до-5 ° C, чтобы остановить, температура поднимается до 0 ° C и начинает снова остыть.

Он должен быть установлен в режиме охлаждения, а разница в температуре-5 градусов. Он должен быть установлен следующим образом:

1. Когда температура отображается нормально, нажмите Установить температуру для вспышки, установите значение температуры остановки до-5 °C.

2. Нажмите и удерживайте набор для отображения режима работы PO как c

3. Установите разницу в спине P1 до 5

Как установить температуру остановки?

Питание термостата отображается как температура в реальном времени. Нажмите кнопку SET один раз для вспышки экрана. Нажмите кнопку вверх/вниз, чтобы установить температуру остановки.

Как ввести внутренние настройки?

Нажмите кнопку SET в течение 5 секунд

P0: режим работы

Режим должен быть установлен, когда термостат используется в первый раз. Если он используется для нагрева (запуск при низкой температуре, остановка при высокой температуре), он должен быть установлен в H, если используется

Набор в C для охлаждения (запуск при высокой температуре, остановка при низкой температуре)

P1: гистерезиса установка

Нажмите и удерживайте кнопку SET, чтобы войти во внутреннюю настройку, выберите P1 и нажмите кнопку SET еще раз, чтобы установить значение гистерезиса. (Разница в том, когда термостат достигает настройки

После остановки температуры разница, необходимая для работы снова, например, мы устанавливаем режим нагрева и нагреваем его до 40 градусов, чтобы остановить 35 градусов и начать снова.

Разница 5)

P2/P3: предельное значение (без контроля температуры)

P2 ограничивает максимальное заданное значение (без контроля температуры), а P3 ограничивает минимальное значение контроля температуры (без контроля температуры). Например, установите P2 до 50 и установите температуру остановки.

Максимальный размер может быть установлен только на 50.

P4: Температура коррекции

Эту функцию можно использовать, если есть отклонение между обнаруженной температурой и фактической температурой. Фактическое значение температуры = значение измерения регулятора температуры + значение коррекции, например, контроль температуры

Измеренная температура составляет 25,6 градусов, а фактическая-25,8 градусов. P4 может быть комплект до 0,2, а температура отображается по термостат 25,8 = 25,6 + 0,2.

P5: задержка старта

Эта функция обычно используется для охлаждения компрессора. Если вы покупаете этот термостат для холодильной камеры, это значение должно быть установлено в соответствии с возвратом компрессора.

Давление обычно устанавливается на 3-6 минут. Если вы не контролируете компрессор или не нуждаетесь в функции задержки, пропустите этот товар напрямую.
