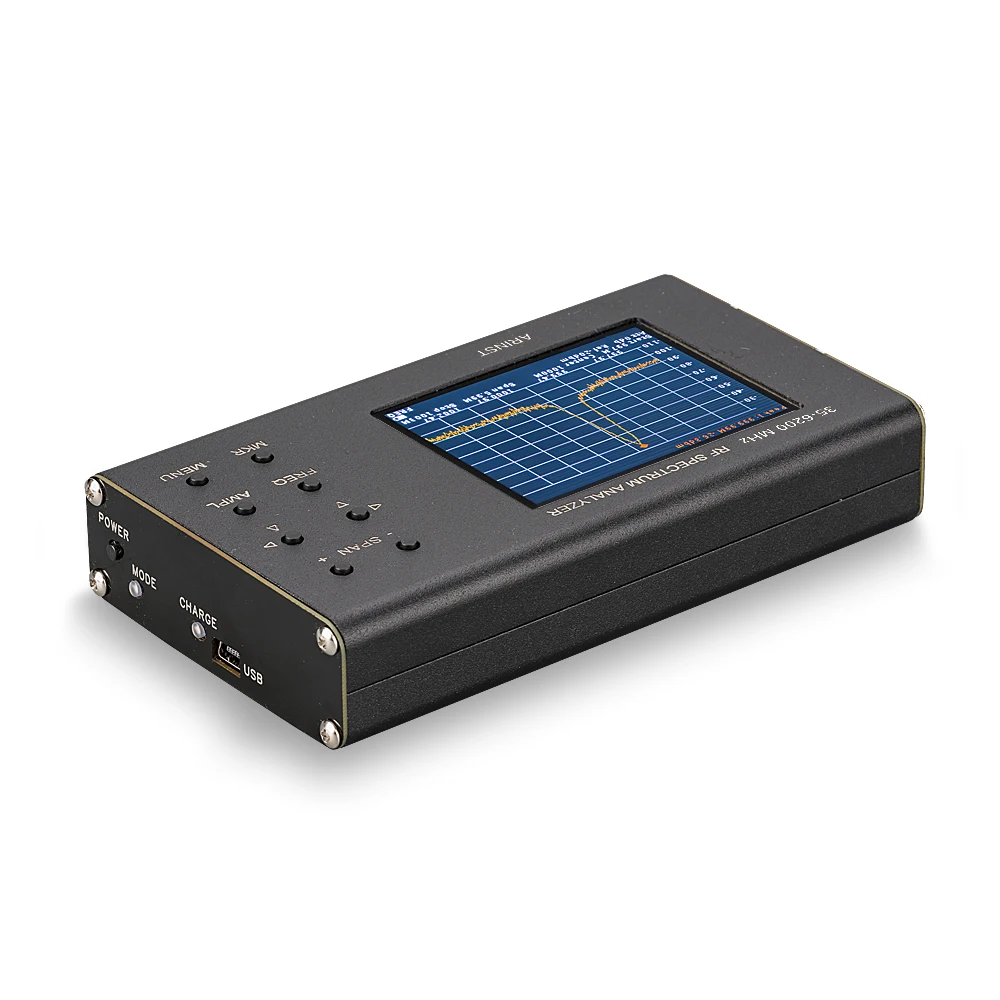

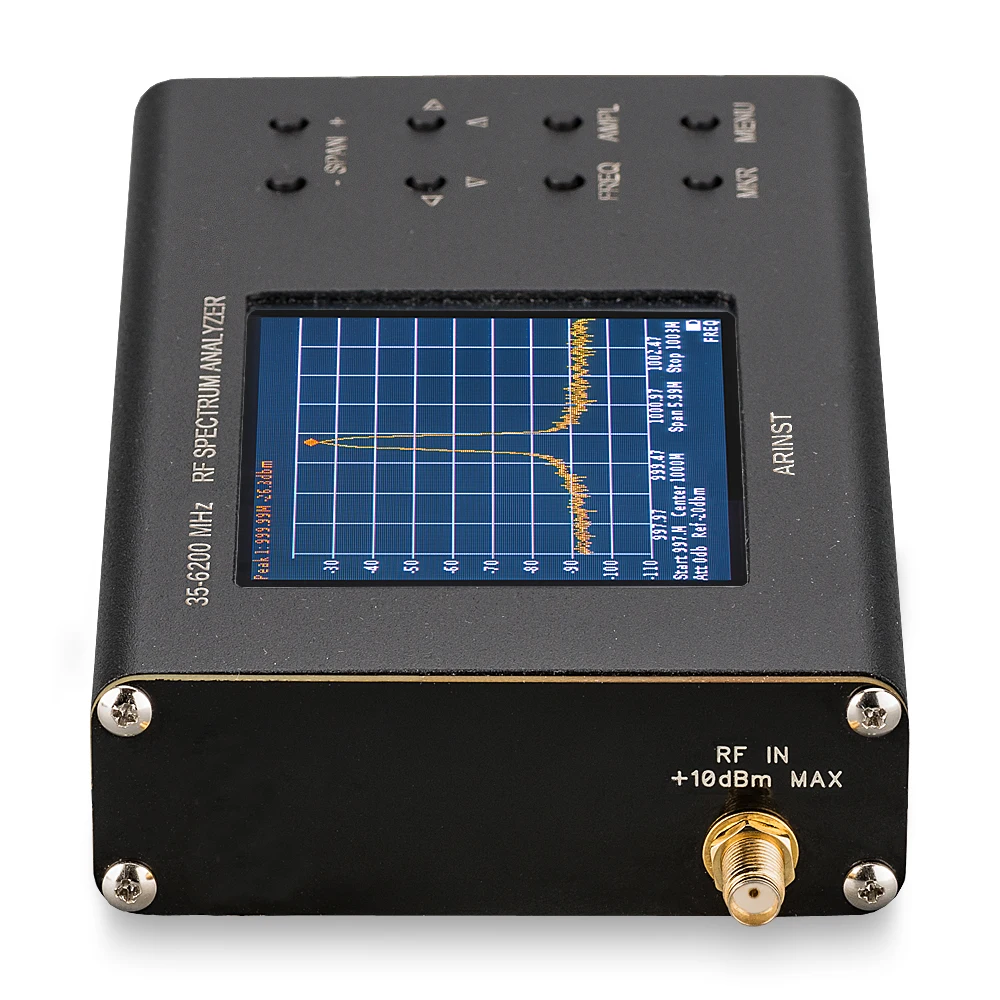

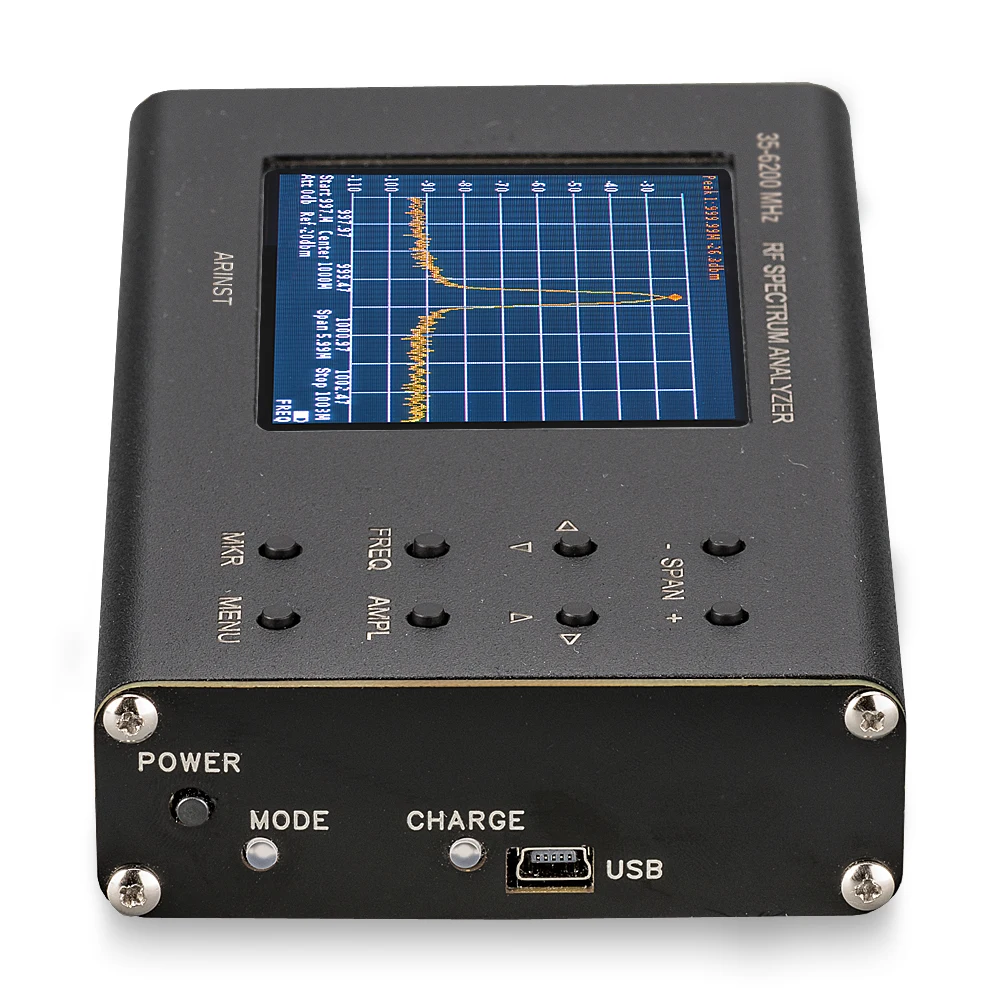

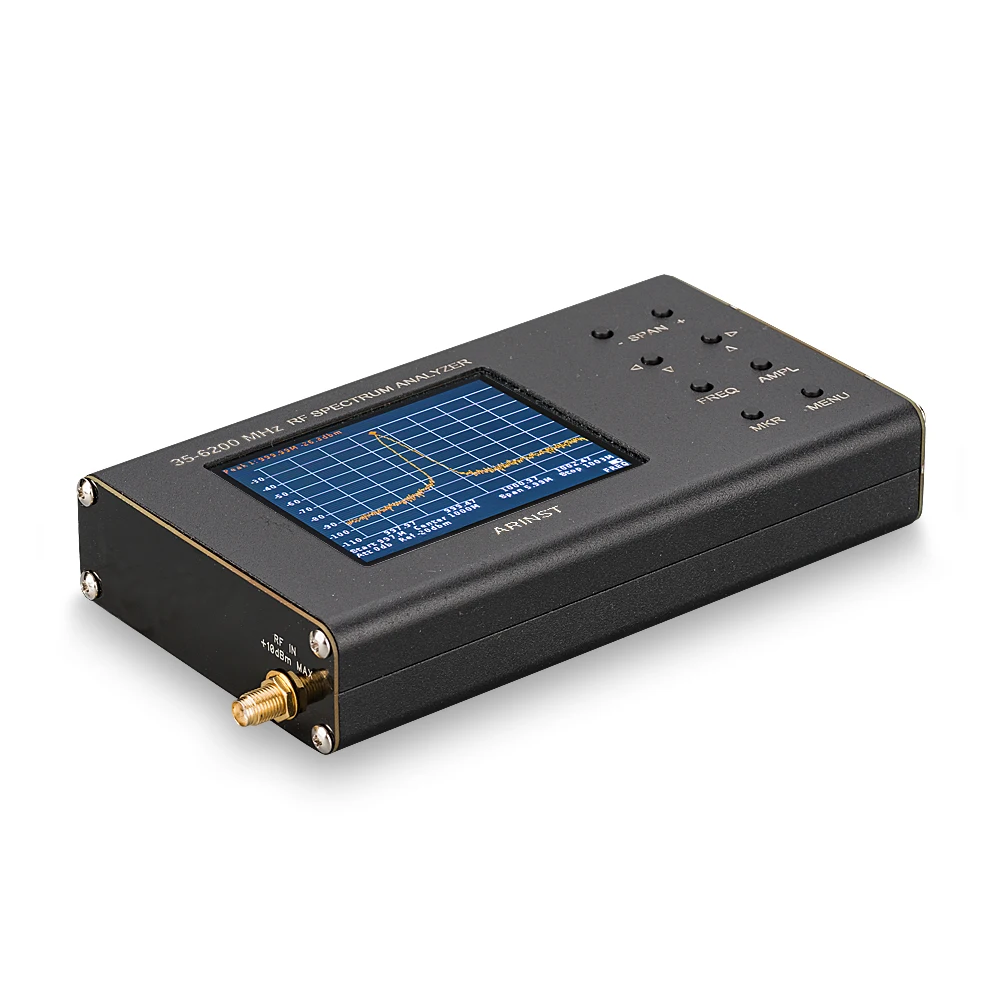

Портативный радиочастотный анализатор спектра Arinst SSA R2 (35 6200 МГц) с сенсорным

---

Arinst SSA R2-это простой портативный анализатор панорамного спектра, предназначенный для отображения спектров сигналов в диапазоне частот от 35 до 6200 МГц. Анализатор обнаруживает амплитуду и частоту спектральных компонентов анализируемого процесса.   Анализатор спектра способен найти амплитуду сигнала для всех широко используемых технологий: Wi-Fi, 2G, 3G, 4G, LTE, CDMA, DCS, GSM, GPRS, GLONASS и других. Вы можете скачать инструкции здесьWww.arinst.net/files/Manual-Spectrum_Analyzer_Arinst_SSA-TG_R2-ENG.pdf. Эта инструкция написана для старшей модели, но в основных частях подходит для этого устройства.

Применение

Arinst SSA R2 в Основном предназначен для полевой эксплуатации. Устройство имеет прочный и светильник с низким энергопотреблением. Это позволяет сервисным центрам и сервисным командам выполнять ВЧ-анализ на месте для ввода в эксплуатацию и ремонтных работ. Кроме того, анализатор спектра является идеальным решением для ремонтных мастерских и радиолюбителей.   Например, с помощью устройства вы можете выполнять следующие операции:

• -Установите внешнюю антенну на базовую станцию
• -Для проведения быстрого анализа радиочастотных сред
• -Проверьте правильную работу ретранслятора сотовой связи



Принцип работы

Анализатор спектра представляет собой портативное устройство, которое подключено к измеренной цепи и имеет независимый источник питания. Устройство имеет 3,2 "цвет резистивный экран для отображения сигнала спектра, а также для того, чтобы управлять устройством.   Устройство управляется одним из трех способов:   -Кнопками и сенсорным экраном на устройстве. -С помощью смартфона или планшета на базе Android. -ПК или ноутбук с операционной системой Windows   Данные между анализатором и смартфоном/планшетом/ПК передаются через Bluetooth или USB-кабель. Диапазон Bluetooth составляет до 10 м (пароль для подключения через Bluetooth: 1234).   Все измеренные данные отображаются в режиме реального времени на экране устройства или смартфона/планшета/ПК.   Вы можете установить программное обеспечение анализатора для управления смартфоном или планшетом из Google Play (Play.google.com/store/apps/details?id=com.arinst.ssa) Или загрузкиWww.arinst.net/download-apk.php   Вы можете загрузить программное обеспечение анализатора для управления ПК или ноутбуком сWww.arinst.net/download-apk.php. Windows 7 или выше и последняя версия виртуальной машины Java необходимы для правильной работы приложения. Приложение требует полной (100%) поддержки OpenGL версии 2,1 и выше.

Основные функции программного обеспечения анализатора:

-Отображает спектры сигналов графически и устанавливает частотный диапазон и контрольный лимит. -Устанавливает и управляет абсолютными и относительными (дельта) маркерами. -Поиск одного или серии (до десяти) максимальных значений сигнала в мгновенном или отслеживаемом режиме. -Наборы и магазины уникальных идентификаторов диапазонов частот-диапазонов. Например, для диапазона 1710-1785 МГц можно установить ленту под названием «DCS UpLink». Кроме того, Рабочие диапазоны частот могут быть установлены для каждого оператора. Этот вариант значительно облегчает ВЧ-анализ и идентификацию сигналов обычных технологий. -Имеет предварительно установленные полосы и может хранить полосы в файле и делиться ими с другими устройствами для управления спектральными анализаторами Arinst SSA. -Имеет режим отслеживания, который генерирует спектр сигнала, усредненный рядом измерений. В дополнение к среднему спектру, также могут отображаться экстремальные значения и скользящие средние значения. -Сохраняет настройки для сканирования спектра (ограничения диапазона, значение аттенюатора и другие) для быстрого и легкого переключения в требуемый режим измерения. -Сохраняет спектральный сигнал с маркерами для последующего анализа. Затем сохраненный График можно открыть на любом устройстве Android с помощью приложения «Arinst SSA» (в этом случае вам не нужно иметь анализатор спектра под рукой) или используйте редактор таблицы для преобразования графика в требуемый тип отображения данных.

Преимущества:

-Низкая цена -3,2-дюймовый цветной резистивный экран сенсорный экран -Широкий диапазон частот: от 35 мгц до 6200 мгц -Быстрое сканирование частотного диапазона: прибл. 150 & micro;s в точку -Высокая точность измерения: 2 дб в динамическом диапазоне 70-75 дб -Совместимость с большинством устройств на базе Android и компьютерами на базе Windows -Возможность использования одного устройства с помощью нескольких смартфонов/планшетов/ПК -Исключительно прост в использовании в данной области: вес меньше 400 г, размеры 155х81х27 мм, независимая поставка длится до 4 ч непрерывной работы, беспроводная передача данных на смартфон/планшет/ПК, устройство может быть питание от смартфона/планшета/ПК -Бесплатное многофункциональное программное обеспечение и бесплатные обновления для управления устройством

Технические характеристики:

-Отображаемый Диапазон частот: 35 МГц-6200 МГц -Диапазон измерения частоты: 35 МГц-4500 МГц -Динамический диапазон для диапазона 35-3000 МГц: 75 дБ -Динамический диапазон для диапазона 3000-4500 МГц: 70 дБ -Максимальный диапазон: 6165 МГц -BW: 200 кГц, фиксированный -Скорость сканирования для диапазона просмотра более 100 МГц: 700 МГц/сек Щетка с двойным 100 МГц по уровню поверхности: <0,25 сек -Уровень шума до 3000 МГц: < - 90 дБм -Уровень шума 3000 - 4500 МГц: < -85 дБм -Уровень шума 4500 - 6200 МГц: < -80 дБм -Волновое сопротивление: 50 Ом -SWR в диапазоне рабочих частот: < 1,5 -Внутренний аттенюатор: 0 - 30 дБ -Ошибка при затухании до 10 дБ: 2 дБ -Погрешность при затухании от 10 до 20 дБ: 5 дБ -Ошибка при затухании от 20 до 30 дБ: 8 дБ -Точность в динамическом диапазоне: 2,0 дб -Максимальная входная мощность на аттенюаторе 0 дБ: 10 дБм -Максимальная входная мощность при затухании выше 20 дБ: + 20 дБм -Максимальный входной измеряемый сигнал: + 10 дБм -Максимальное входное напряжение постоянного тока: 25 вольт -Максимальное потребление тока при работе от аккумулятора: 350 ма -Максимальный ток при работе от USB: 500 мА (при зарядке) -Аккумулятор: 2000 мАч -Срок службы батареи: 4 часа -Время зарядки аккумулятора: ~ 5 часов

Товары, включенные в коробку:

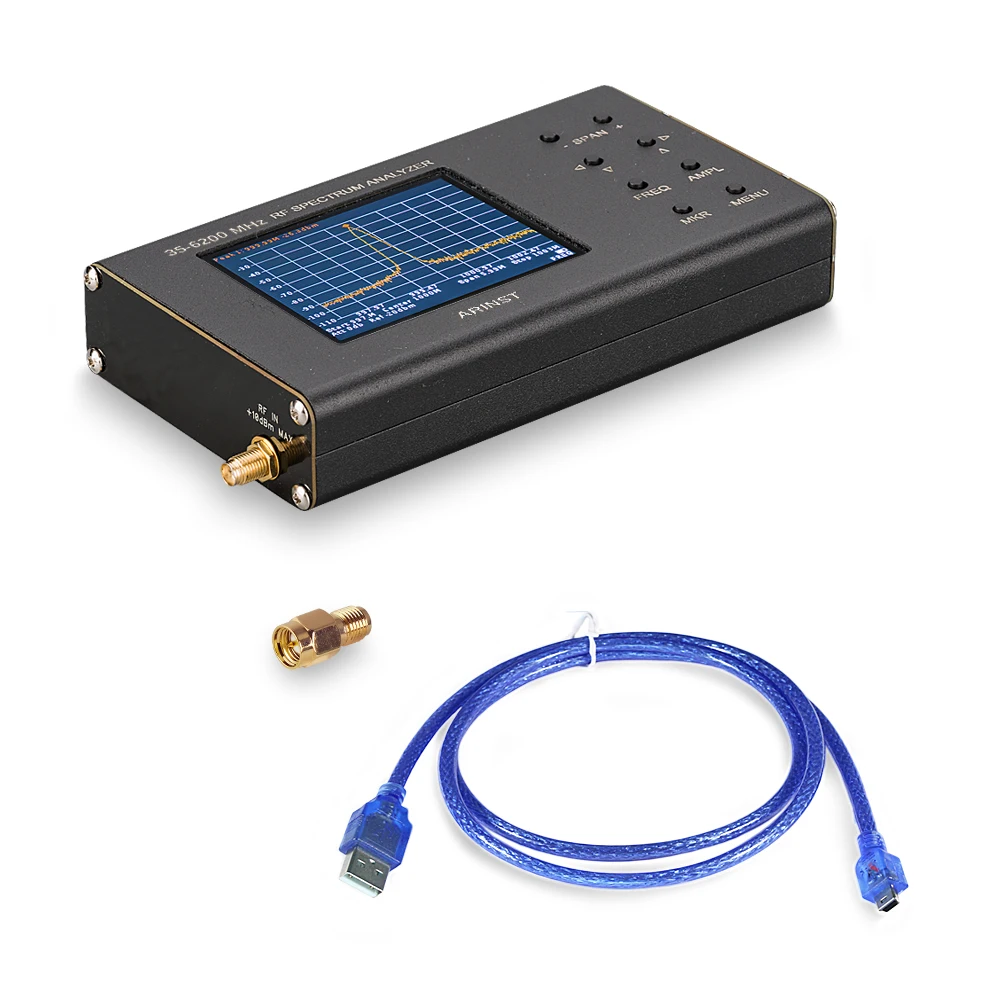

-Анализатор спектра Arinst SSA R2 -Аккумулятор (перед установкой внутри устройства) -Адаптер HF SMA(male)-SMA(female) для защиты коннектора HF от износа -Usb-кабель mini-USB для зарядки устройства и передачи данных

Товары не входят в комплект поставки:

-Смартфон или планшет под управлением Android 4.0.3 или выше. Используйте устройство на базе Android для управления оборудованием. Устройство реализовано в одном корпусе, а оборудование для его управления построено в другом. Это было сделано для того, чтобы сделать анализатор спектра намного проще и доступнее. Также Используйте ноутбук или компьютер для управления устройством. -Внешняя сеть затухания. Максимальная измеренная Входная мощность, которая поставляется к устройству, ограничена + 5 дБм. Если необходимо измерить большее значение, каждый пользователь устройства должен выбрать необходимые аттенюаторы самостоятельно. -Набор супервысокочастотных адаптеров.

Ограничения

Анализатор спектра Arinst SSA R2 не является измерительным датчиком, так как он не имеет утвержденной модели измерительного оборудования. Утверждение модели измерительного оборудования отрицательно влияет на наличие и цену устройства. По этой причине анализатор спектра официально считается полевым индикатором. Однако устройство полностью отвечает всем техническим требованиям. Каждое устройство калибруется по мощности и частоте.

Обзор программного обеспечения и обучения Arinst SSA R2.

Видео "Обзор программного обеспечения Arinst"Youtube.com/watch?v=4YDpTX9RDo8 Видео "частотное слияние в спектре анализатор Arinnst SSA"Youtube.com/watch?v=HIYLpmzRbgk Видео "Настройка подключения для Arinst SSA под ОС Windows"Youtube.com/watch?v=Yw82FJ-nldg Видео "ручное калибровочное меню Arinst"Youtube.com/watch?v=WGkk594eri0 Видео "идентификация сигнала с помощью Arinst SSA"Youtube.com/watch?v=A773XqF-OXg Видео "диапазоны управления в Arinst SSA анализатор спектра"Youtube.com/watch?v=C-Q8o0Dtync   Официальный сайт:Www.arinst.net

Дополнительная информация:

-По сути, устройство является «радиочастотным мультиметром» или «радиочастотным проводником» -Устройство имеет гарантию производителя на 1 год с даты покупки -Устройство не работает с iPhone и другими продуктами Apple -Частотные диапазоны отображаются только при работе с устройствами Android или с устройствами Windows. Частотные полосы не отображаются на экране самого устройства. -Для правильной работы программного обеспечения Windows требуется поддержка OpenGl вашего оборудования (Версия 2,1 и выше). -Устройство не является профессиональным измерительным прибором и предназначено для радиолюбителей. -При необходимости мы можем разобрать устройство так, чтобы он легче прошел таможню. Для сборки требуется только отвертка.
