OBDII 16PIN OBDEMOTO 6009 автомобильный инструмент для имитации ЭБУ |

OBDII 16PIN OBDEMOTO 6009 автомобильный инструмент для имитации ЭБУ |

Если вам нужна дополнительная информация о продукте и скидках, пожалуйста, свяжитесь со мной, спасибо.

Руководство пользователя OBDEMOTO 6009

Эмулятор является основной системой моделирования для стандартных транспортных средств OBDII и основным инструментом для стандартного продукта OBDIIРазработка и тестирование. Эмулятор обеспечивает высокую справочную ценность для техников НИОКР, разрабатывающих стандартные продукты OBDII, значительно уменьшая сложность и цикл развития, а также предоставляет ссылку для студентов и отдельных энтузиастов автомобильных майоров. Его можно использовать в качестве автомобильного симулятора ЭБУ, чтобы углубить их понимание автомобильной автобусной системы.

Параметры оборудования:

Процессор: ARM Cortex Cortex-M3 ядро 32-битный процессор

Дисплей: 2,2-дюймовый ЖК-дисплей цвет ЖК-дисплей Дисплей

Рабочее напряжение: 9-15 в

Рабочая температура: -45 ℃-+ 85℃

Рабочая влажность: < 60%

Размер продукта: 125*80*32

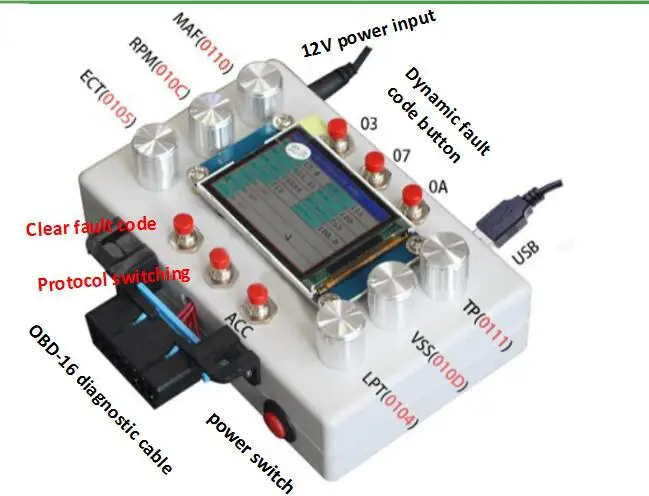

Кнопка обновления параметров (кнопка симулятора):

•0110 MAF -- воздушный поток

•0111 TP -- положение дроссельной заслонки

•010C об/мин -- скорость двигателя

•010D SPD-скорость транспортного средства

•0105 и т. Д.-температура охлаждающей жидкости

•0104 LPT -- Расчетное значение нагрузки

Вышеуказанные 6 основных параметров OBD могут быть обновлены аналоговой кнопкой и отображены на ЖК-экране.

• Источник питания-Напряжение питания, поставляемое симулятором

• Время-Время работы эмулятора после включения ACC, i.e 0111F, время с момента запуска двигателя

Переключатель протокола:

Каждый раз, когда кнопка переключения протокола нажата, протокол OBD, моделируемый симулятором, будет изменен в следующем порядке:

1. ISO15765-4(11B/500K)

2. ISO15765-4(29B/500K)

3. ISO15765-4(11B/250K)

4. ISO15765-4(29B/250K)

5. Быстрая инициализация KWP2000

6. KWP2000 медленная инициализация

7. ISO9141-2

Кнопка генерации кода неисправности:

DTC03 Кнопка контролирует код неисправности в режиме OBD 03, симулятор по умолчанию без кода неисправности, нажмите один раз, чтобы произвестиAКод неисправности, режим 03 можетDTC03 Кнопка контролирует код неисправности в режиме OBD 03, симулятор по умолчанию не имеет кода неисправности, нажмите один раз, чтобы произвести код неисправности, 03 режим может производить до 5 кодов неисправности, после того, как детектор отправит 04, чтобы очистить код ошибки, код ошибки будет очищен до нуля.

DTC07 Кнопка контролирует код неисправности в режиме OBD 07, конкретный метод управления такой же, как DTC03, пожалуйста, обратитесь к описанию DTC03.

Кнопка DTC0A контролирует код неисправности режима OBD 0A, и конкретный метод управления такой же, как у DTC03, пожалуйста, обратитесь к описанию DTC03.

Переключатель ACC:

ACC включен по умолчанию, и переключатель ACC нажимается один раз. Состояние ACC противоположно предыдущему, а именно, он был изначально включен, он был выключен после нажатия, он был выключен до нажатия, и он был включен после нажатия.

В чехол ACC ON, бар состояния симулятора показывает протокол OBD, что симулятор в настоящее время имитирует

Чехол ACC выключен, индикатор состояния тренажера выключается.

Кнопка сброса кода неисправности:

Очистите код неисправности симулятора, Нажмите эту кнопку, у симулятора Нет кода неисправности.

Выключатель питания:

После нажатия выключателя питания, питание 12 В подключено, и питание отключено после отскока.

Последовательный порт USB:

Последовательный порт USB используется для внутренней отладки.
