RD двойной светодиодный дисплей 4 бит 0 28 Цифровой Амперметр Вольтметр

RD двойной светодиодный дисплей 4 бит 0 28 Цифровой Амперметр Вольтметр

Start16363955656717

Технические параметры:

• Вес:22 г

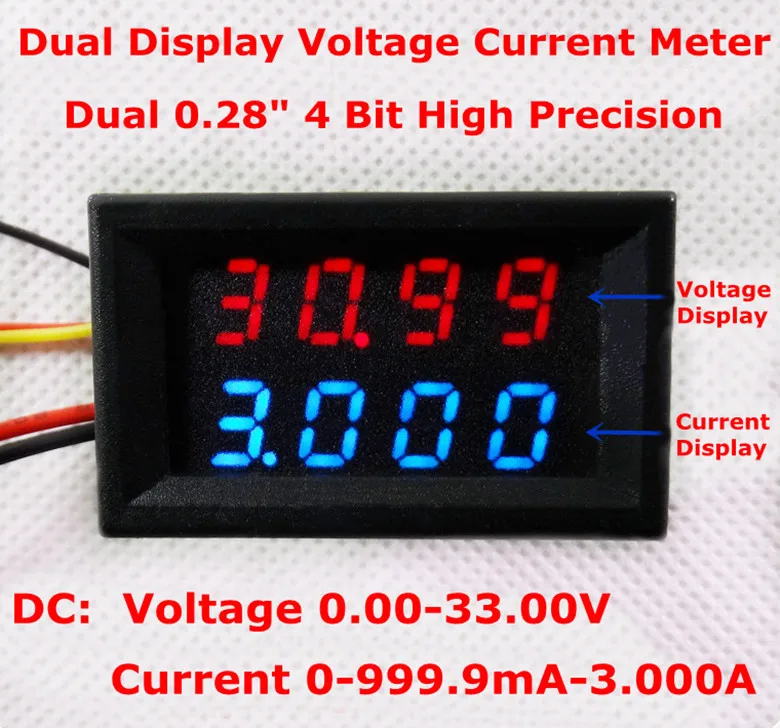

• Дисплей цвет:                                  Красный +Зеленый/красный + синий
• Дисплей режим:                        Двойной 0,28 светодиодный цифровой 4 бит трубки
• Частота обновления: Около 200 MS/время

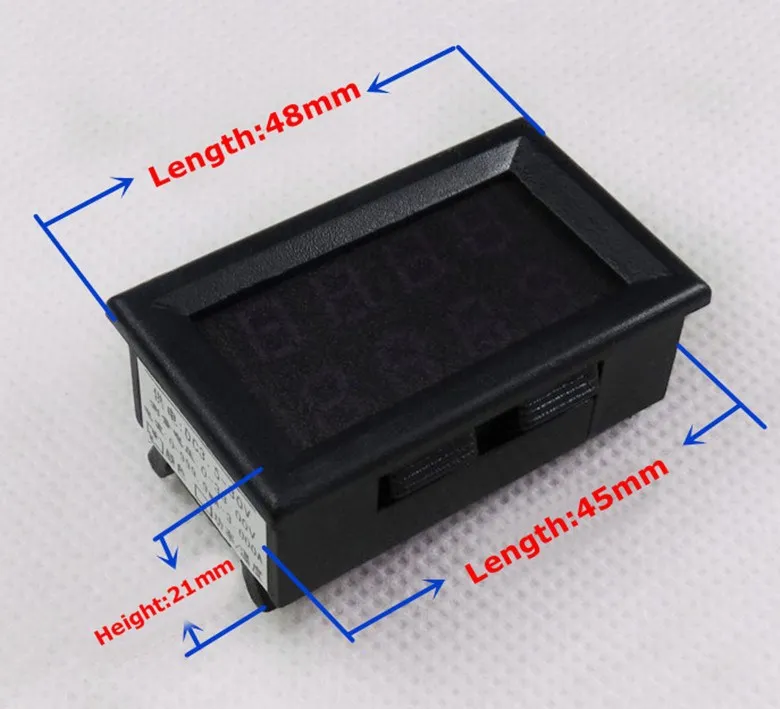

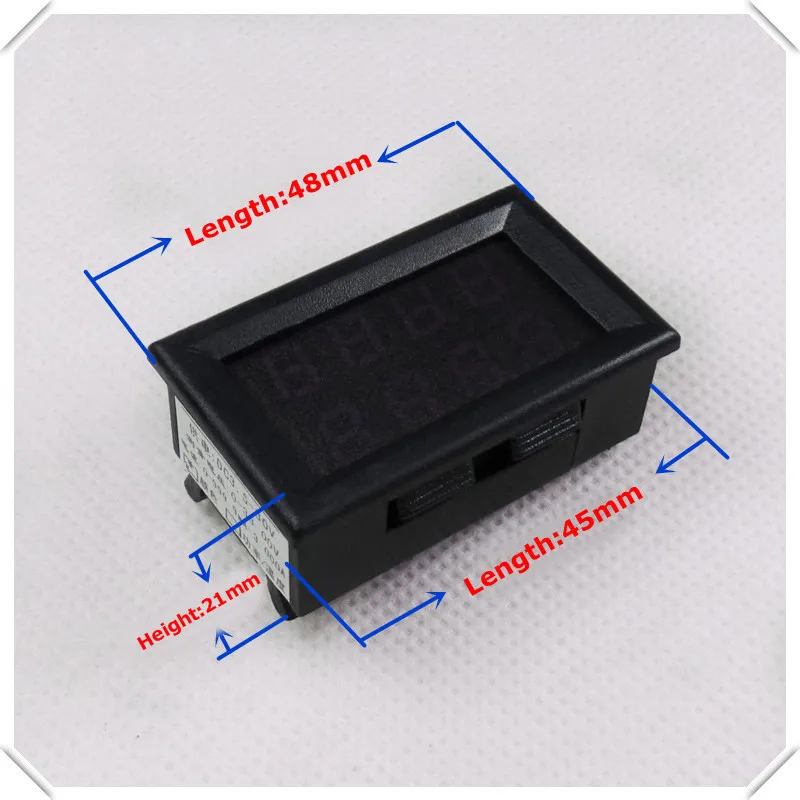

• При снятии физических: 48x29x26 мм (Д * Ш * В)
• Размер отверстия:45x26 мм (Д * Ш)
• ПоставкаСтабилизатор напряжения :                    3,5-28 V

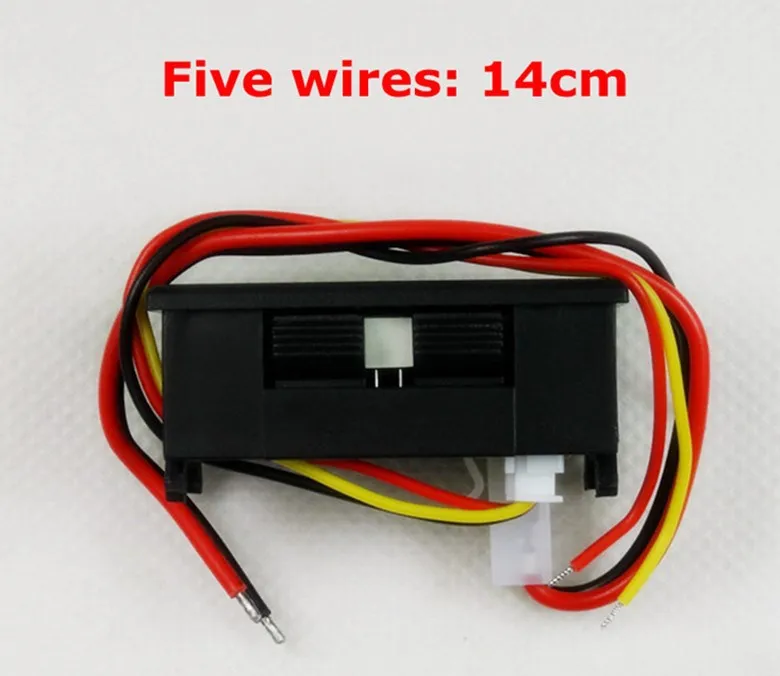

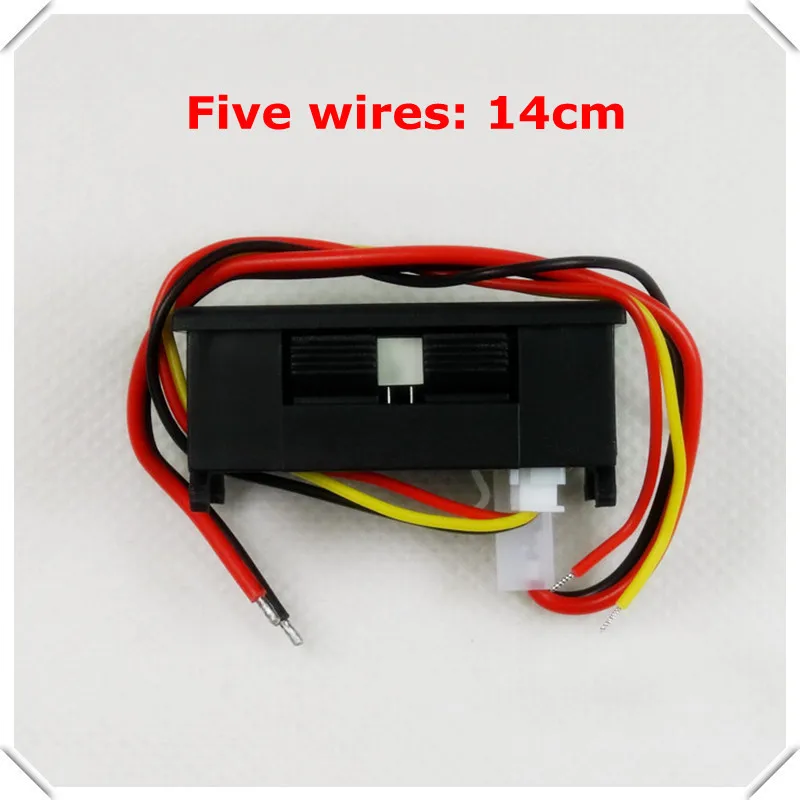

• Длина подводящего провода: 14 см (Пять проводов)
• Диапазон измерений:             DC 0-999.9mA-3.000A (В настоящее время)0,00-33,00 в (Стабилизатор напряжения)
• Управление температуры:-10 градусов ~ 65 градусов
• Точность измерения:          ±( 0.3% + 2 слова)

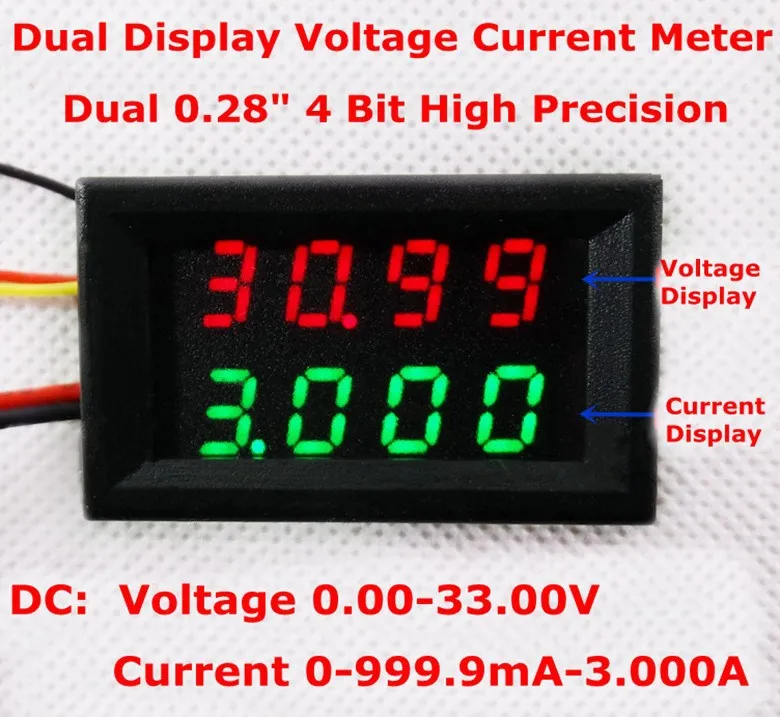

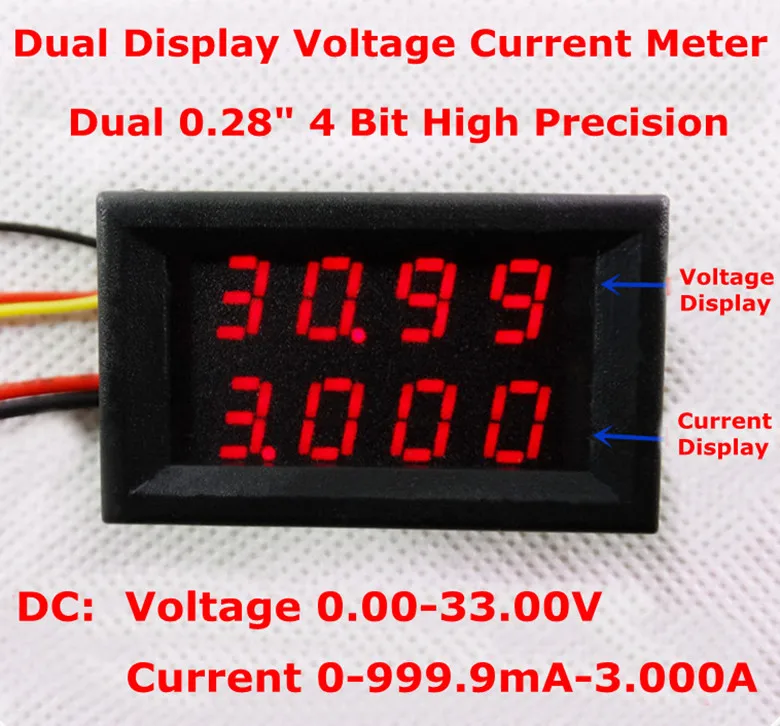

Дисплей Описание:

• Выше цифровой дисплей напряжения трубки; есть четыре фиксированной точности дисплея. Диапазон измерений 0,00-33,00 в; минимальное разрешение 10 мВ

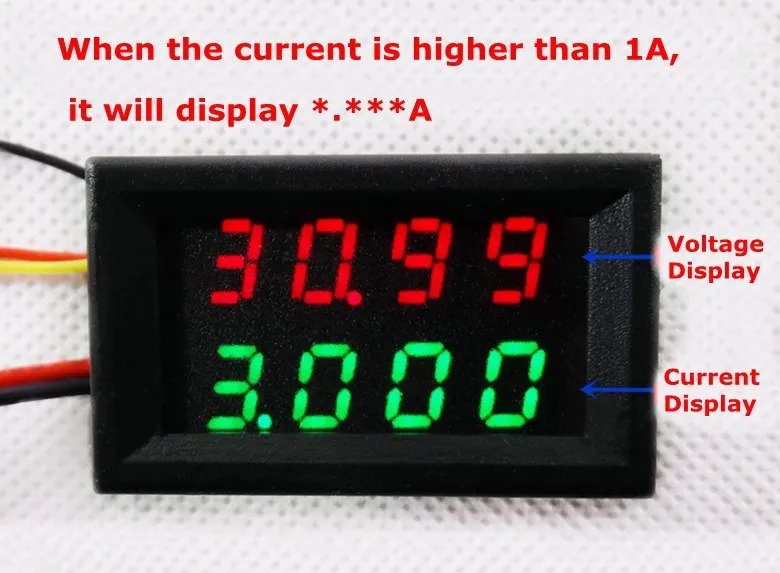

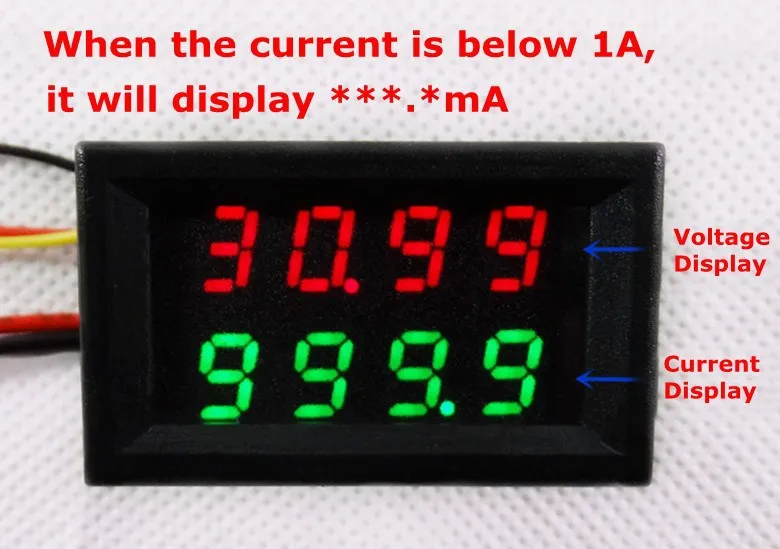

• Ниже цифровая трубка отображает ток; есть четыре фиксированных точности дисплея; диапазон измерения 0-999.9mA-3.000A. Когда измерительный ток ниже 1 А, он отображает ***. * мА,Разрешение 0.1mA; Когда измерительный ток превышает 1А, он отображает *. *** A,Разрешение 1mA;

Описание функции компенсации напряжения:

   Когда нагрузка системы будет больше, будет некоторое падение напряжения на соединительном проводе. Таким образом, в шапке не будет отображаться правильное выходное напряжение питания системы. Теперь функция компенсации напряжения может решить эту проблему путем умеренной компенсации потери напряжения на соединительном проводе. Таким образом, измеритель может измерять точное напряжение питания системы.

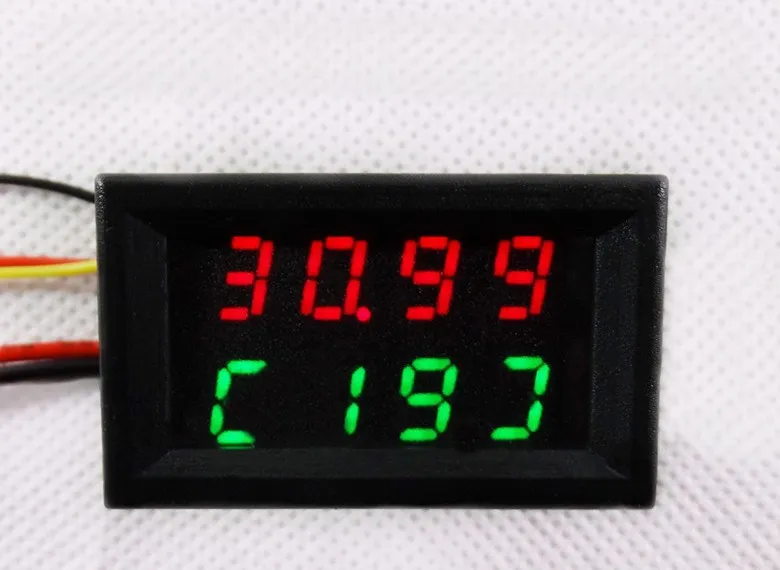

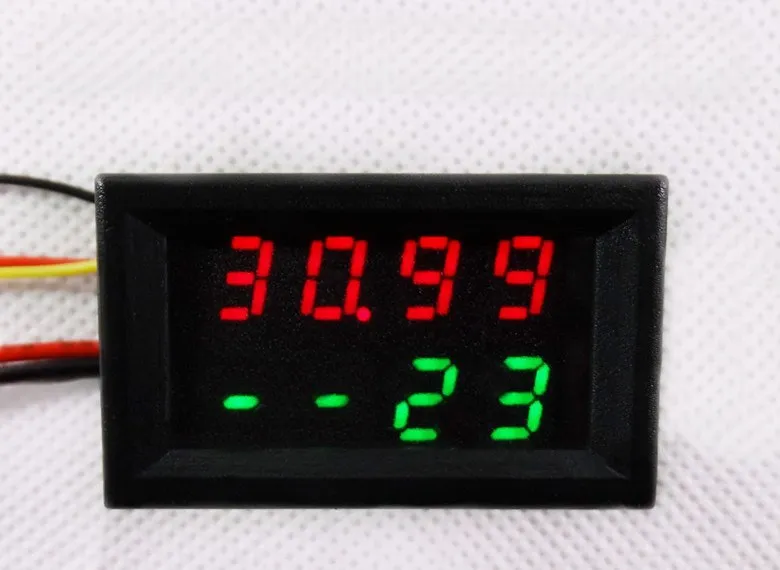

• При использовании этой функции необходимо подготовить более четырех с половиной Цифровой мультиметр. Пожалуйста, подключите его с выходной точкой питания системы, а затем выключите мощность тока напряжения. Затем удерживайте кнопку на задней панели счетчика напряжения и дайте измерителю мощность одновременно. Теперь ниже цифровая трубка будет отображать [**]; ** указать уровень компенсации напряжения хранения (когда счетчик был только что произведен, уровень 00, дисплей [00], означает отсутствие компенсации). Когда вы теряете кнопку, ниже дисплей трубки -- **
• Когда он отображает -- **, он показывает, что счетчик идет в состоянии установки компенсационного напряжения. Пожалуйста, подключите большую нагрузку в цепи (мы советуем ток нагрузки должен быть выше 2А, поэтому компенсация будет более точной.), затем Посмотрите напряжение, которое показывает вышеуказанная трубка. Pess коротко кнопка один раз, он будет автоматически добавлен один уровень (максимальный уровень compesation 99), пока напряжение на измерителе не будет таким же к напряжению на мультиметре.
• Удерживайте кнопку более 2 с, чтобы сохранить текущее напряжение компенсации. Таким образом, вы будете измерять напряжение на этом уровне компенсации. Если вы хотите уменьшить размер компенсации, пожалуйста, настройте уровень до 00.

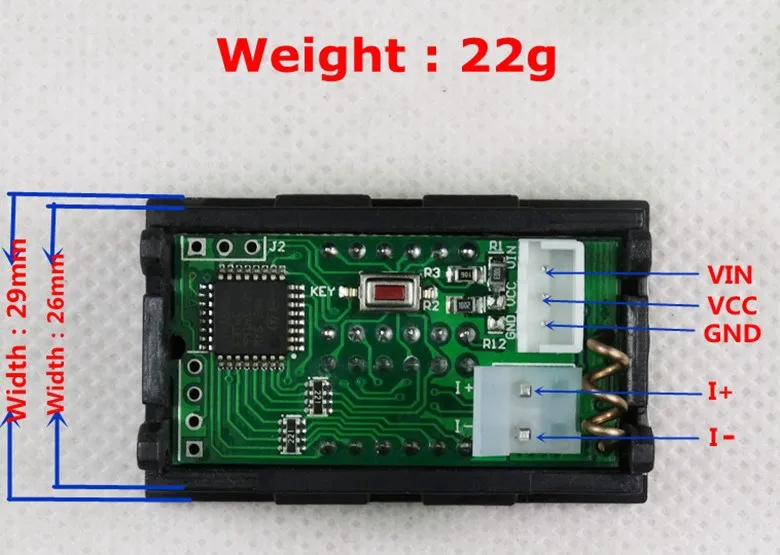

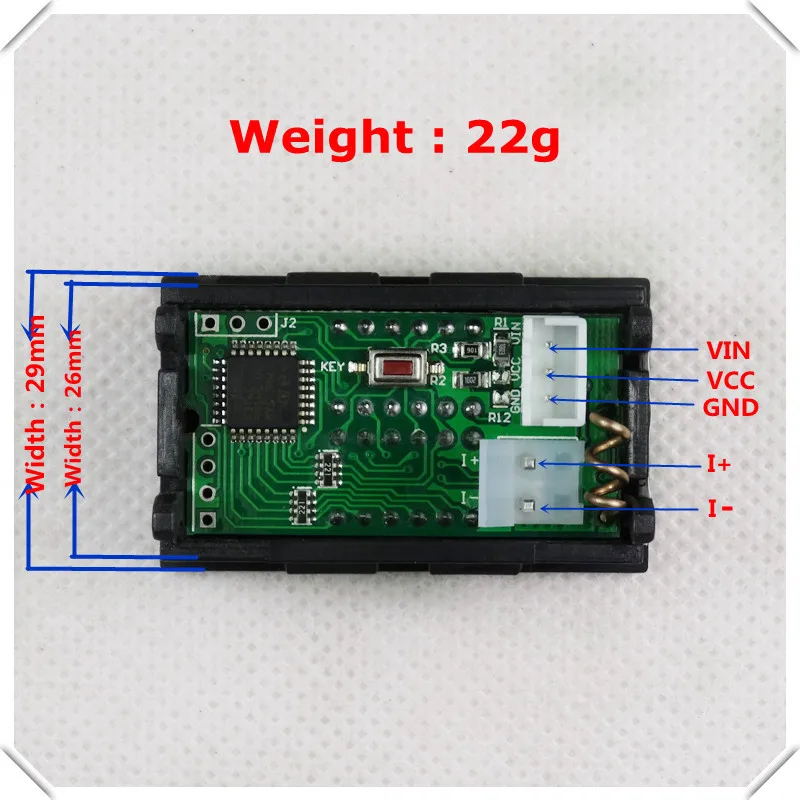

Инструкция проводки

Красный тонкий провод (VCC): Входная мощность + 3,5-28 в (Примечание: Если измерительный сигнал ниже 28 в и имеет обильный источник питания, его можно использовать в качестве источника питания для модуля [черный провод и желтый провод соединяются вместе для использования])

Черный тонкий провод (GND): Входная мощность-измерительный сигнал-3,5-28 в

Желтый тонкий провод (вин):Измерительный сигнал + (0-33,00 в)

Красный толстый провод (I +): Постоянный ток Входное + (Соединиться с нагрузки отрицательные)

Черный тонкий провод (I-): CЗарядкиВходной сигнал-(В серии в блоке питания отрицательный)

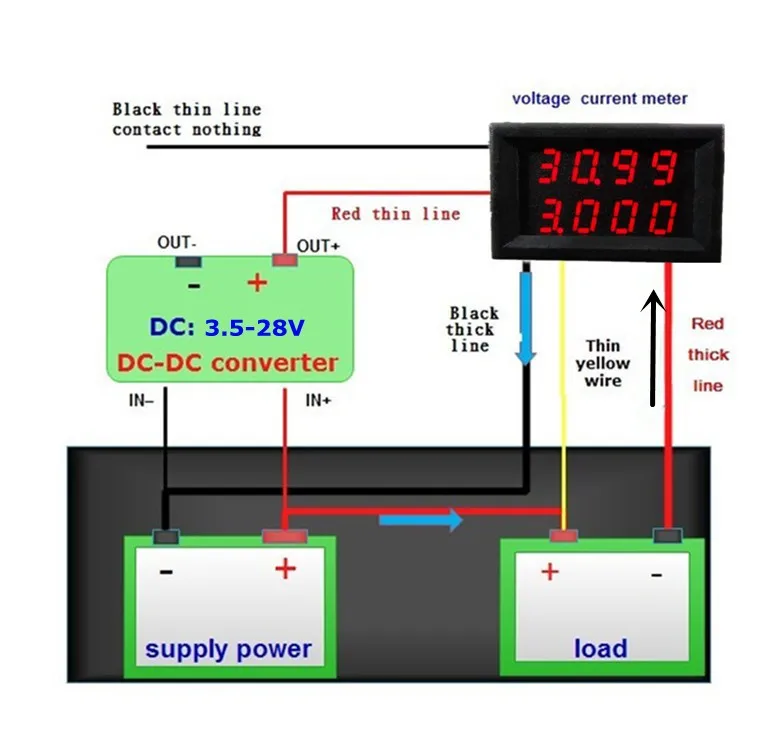

Инструкция по проводке:

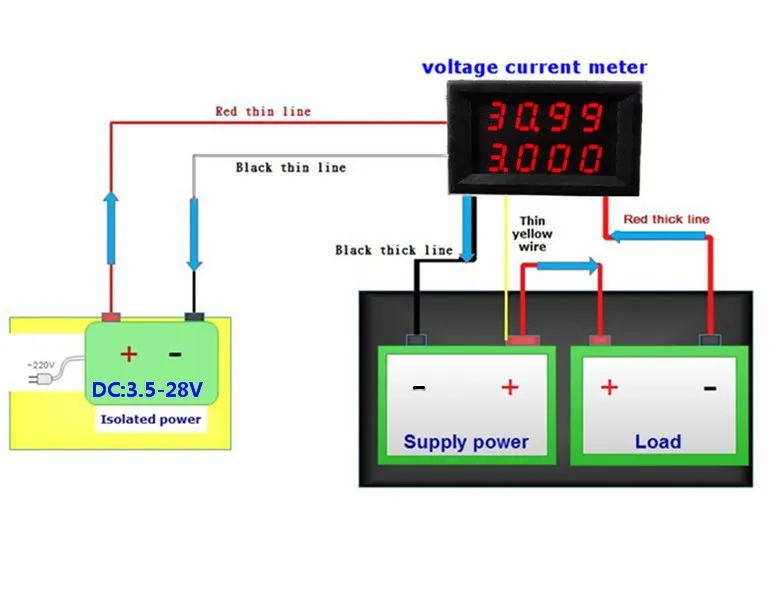

Измеритель Напряжения тока с изолированным блоком питания

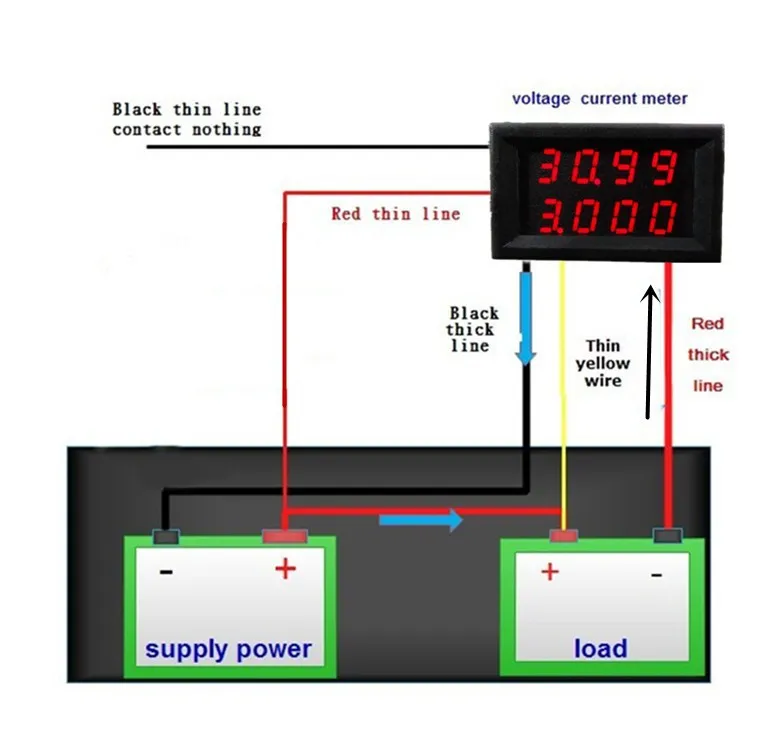

Напряжение измеритель токаВ системе измерения электропитания

• Питание системы-1

• Питание системы-2
•

Изображение продуктов дисплей:
