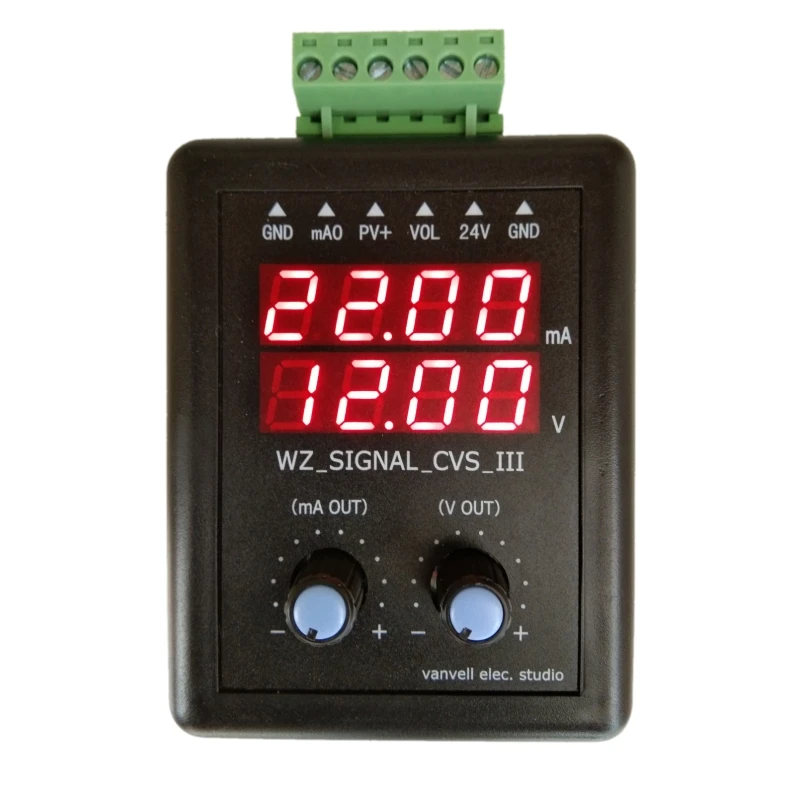

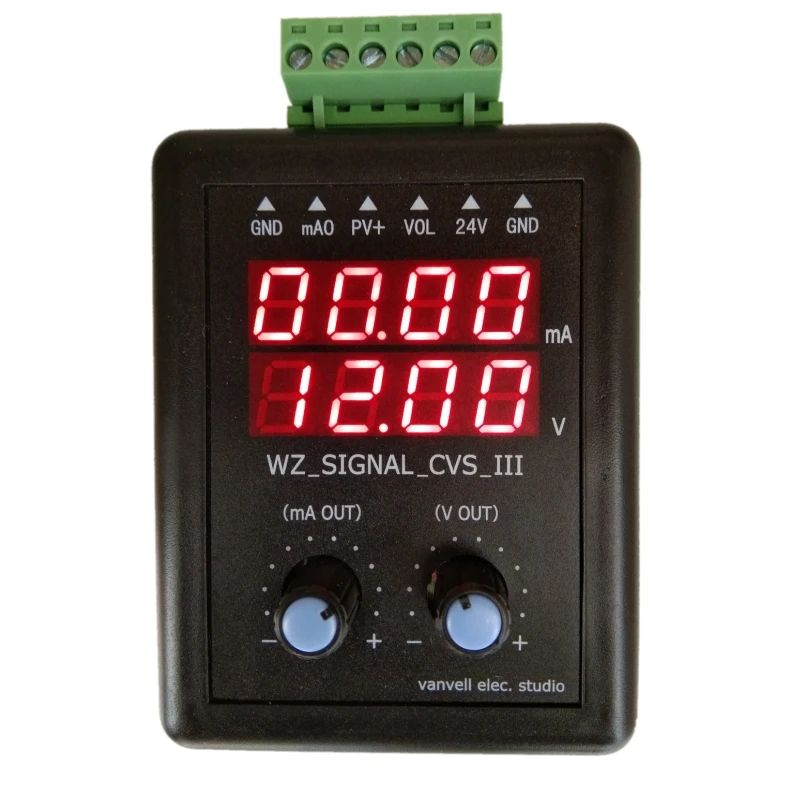

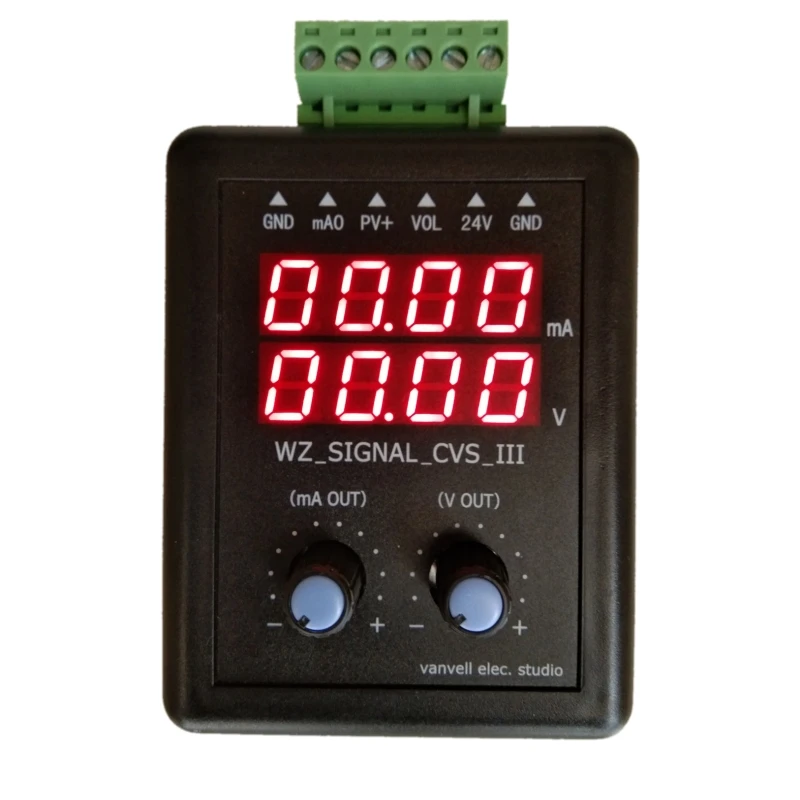

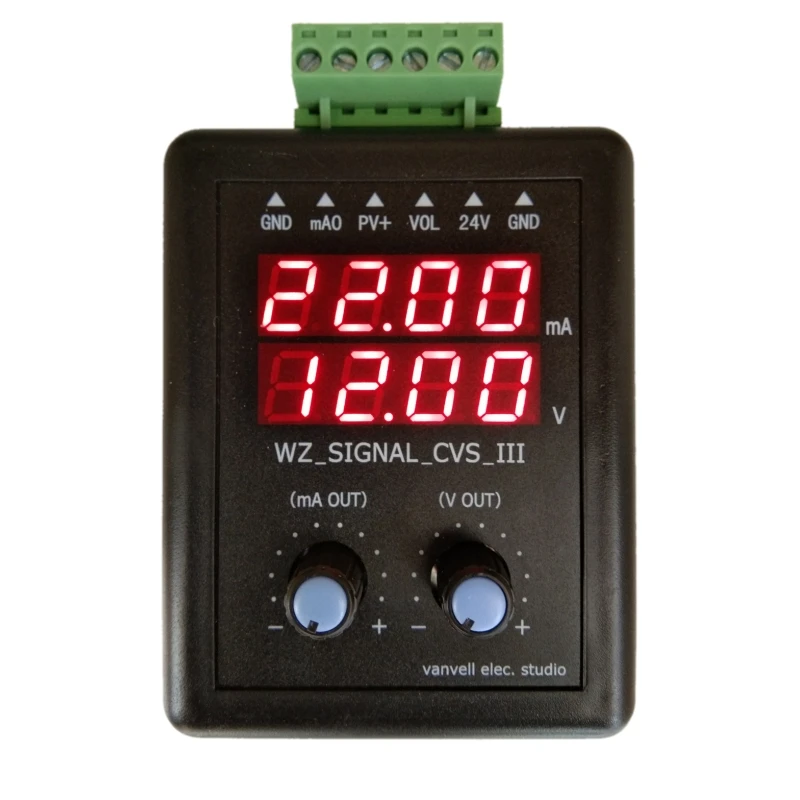

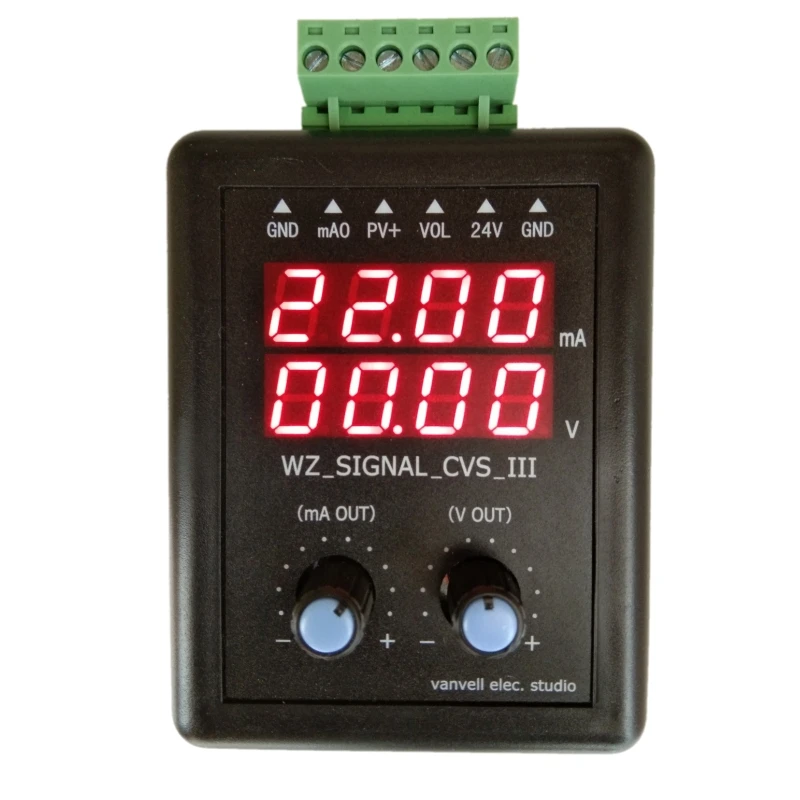

Регулируемый генератор сигналов 4 20 мА передатчик напряжения 24 В калибратор

Регулируемый генератор сигналов 4 20 мА передатчик напряжения 24 В калибратор

1. Технические параметры:
Из-за ограничения выходного чипа минимальное выходное напряжение и ток не могут быть 0!
◆Активная выходная мощность тока: 0-22 мА (минимальная выходная мощность составляет около 0,06ма), нагрузка: 0-550Ω
◆Выходная мощность пассивного тока: 0-22 мА (минимальная выходная мощность составляет около 0,06ма), внешняя
Источник питания до 30 В; Нагрузка: 0-550Ω
◆Voltage Выходное напряжение: 0V-12 V (минимальный объем производства составляет около 0,05 V)
◆ Выход напряжения 24 в: ток привода: 35 мА (не более 35 мА)
◆Генератор с батареей питается от литиевой батареи, которая может быть заряжена;
Версия без аккумулятора напрямую подключается к зарядному устройству 5 В

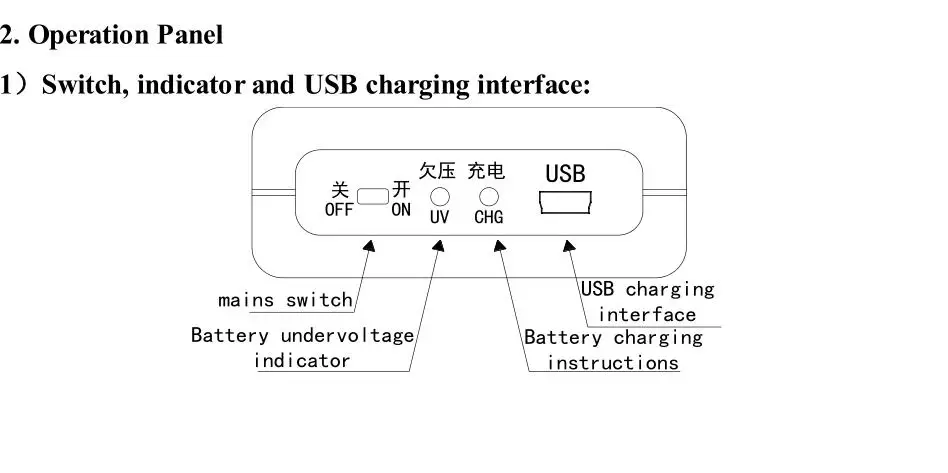

◆Когда батарея низкого напряжения, Индикатор низкого напряжения будет гореть, пожалуйста
Выключите генератор и заряд аккумулятора в срок.
◆Если генератор не используется в течение длительного времени, заряжайте по крайней мере каждые 2 месяца, чтобы предотвратить
Повреждение аккумулятора

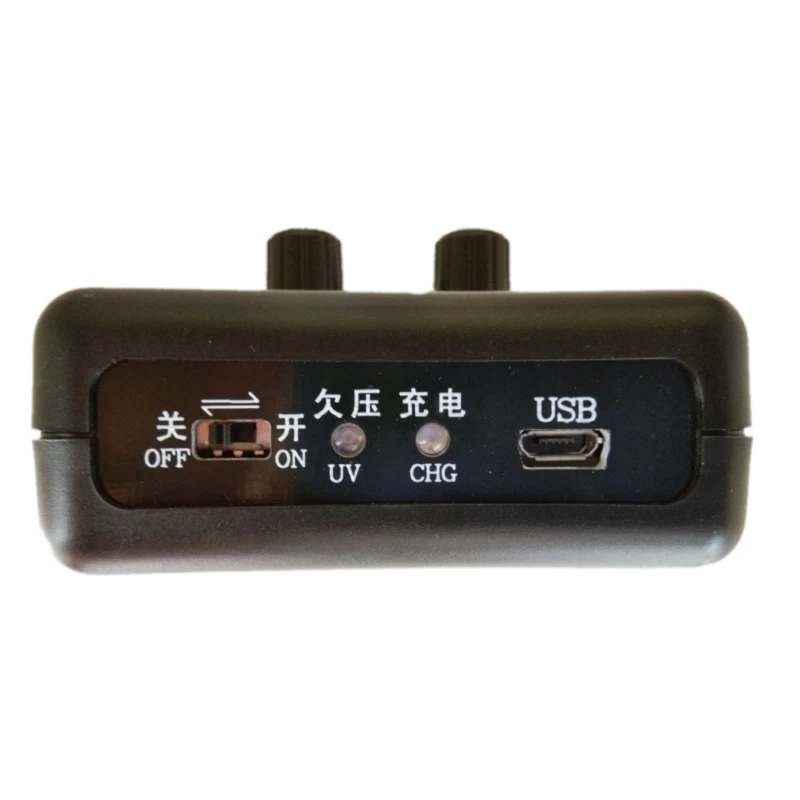

◆ Питание от Micro USB и зарядка.
◆Рабочая среда: 0 °C - 50 °C без конденсации
◆Размер: 90 мм * 70 мм * 28 мм

3. Инструкции по эксплуатации

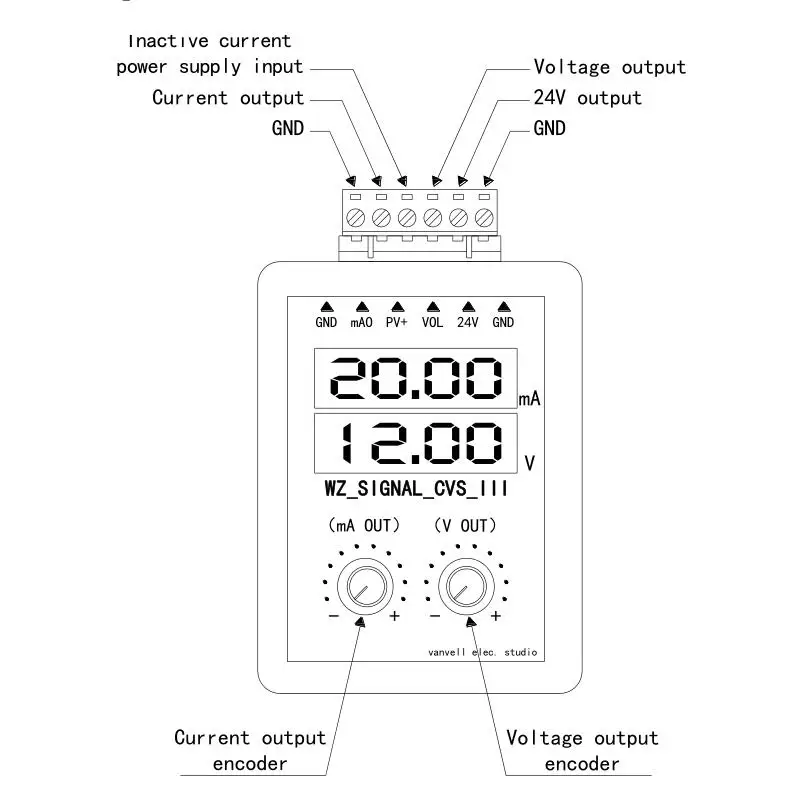

1) Обзор
Generatorr использует кодировщик для регулировки тока и выходного напряжения и изменения
По параметрам. Для перемещения курсора используется кнопка кодирования. Нажмите кнопку один раз,
Курсор перемещается в верхнюю позицию одним бит (с мигающей подсказкой), и курсор
Позиция используется, чтобы указать различную сумму регулировки на выходе, соответствующую одному
Импульсный кодировщика (0,01, 0,1, 1, 10 (mA или V).
2) выходной ток
Выходному току кодировщик поворачивается направо, выход увеличивается, а также она поворачивается
Вправо и влево, выход уменьшается. Вы можете изменить положение курсора с помощью датчика
Кнопка для изменения увеличения и уменьшения выхода
(0.01mA,0.1mA,1mA,10mA)
3) Выходное напряжение
Выходного напряжения датчика является поворачивается направо, выход увеличивается, и это
Поворачивается вправо и влево, выход уменьшается. Вы можете изменить положение курсора со стороны
Кнопка кодирования для изменения увеличения и уменьшения выходного сигнала
(0,01 V, 0,1 V,1V, алюминиевая крышка, 10В).

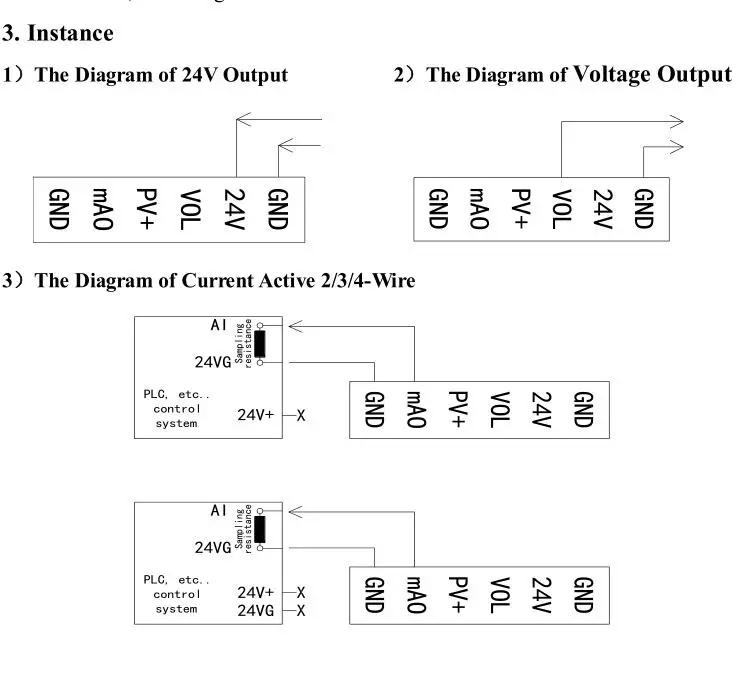

4) Выход 24 напряжения
24 В будет выводиться непосредственно при включении.
5) коррекция выхода
Нажмите и удерживайте кнопку кодировщика тока на выходе более 2 с, чтобы войти
Коррекции интерфейсом. Диапазон коррекции выходного тока составляет ± 9.99%, а напряжение
Диапазон коррекции на выходе составляет ± 9.99%. Соответствующие значения тока и напряжения могут быть
Исправлено вращением соответствующего кодировщика.
Нажмите кнопку кодировщика напряжения, настройки будут сохранены и нажмите ток
Кнопка кодирования, настройка будет отменена.


5. Уведомление о зарядке
Зарядное устройство USB 5 в будет заряжать внутреннюю батарею независимо от того,
Генератор включается или выключается. Рекомендуется, чтобы Выход зарядного устройства
Ток больше 500 мА.
Предупреждения:
Хранить вдали от высокой температуры во время зарядки или использования; Не использовать или
Заряжайте в течение длительного времени без охраны! Зарядное напряжение прибора
DC5v, то, пожалуйста, не нанесите напряжение выше, чем 5,5 v для зарядки в
Инструмент, который может привести к поломке инструмента или аварии!
Этот инструмент в основном разработан с тестом отладки. Он используется для
PLC отладка сигнала и калибровка, процесс инструмент отладки, клапан
Позиционирование тест калибровки, и не подходит для высокоточного инструмент
Калибровка. Пожалуйста, используйте его в подходящих случаях!
