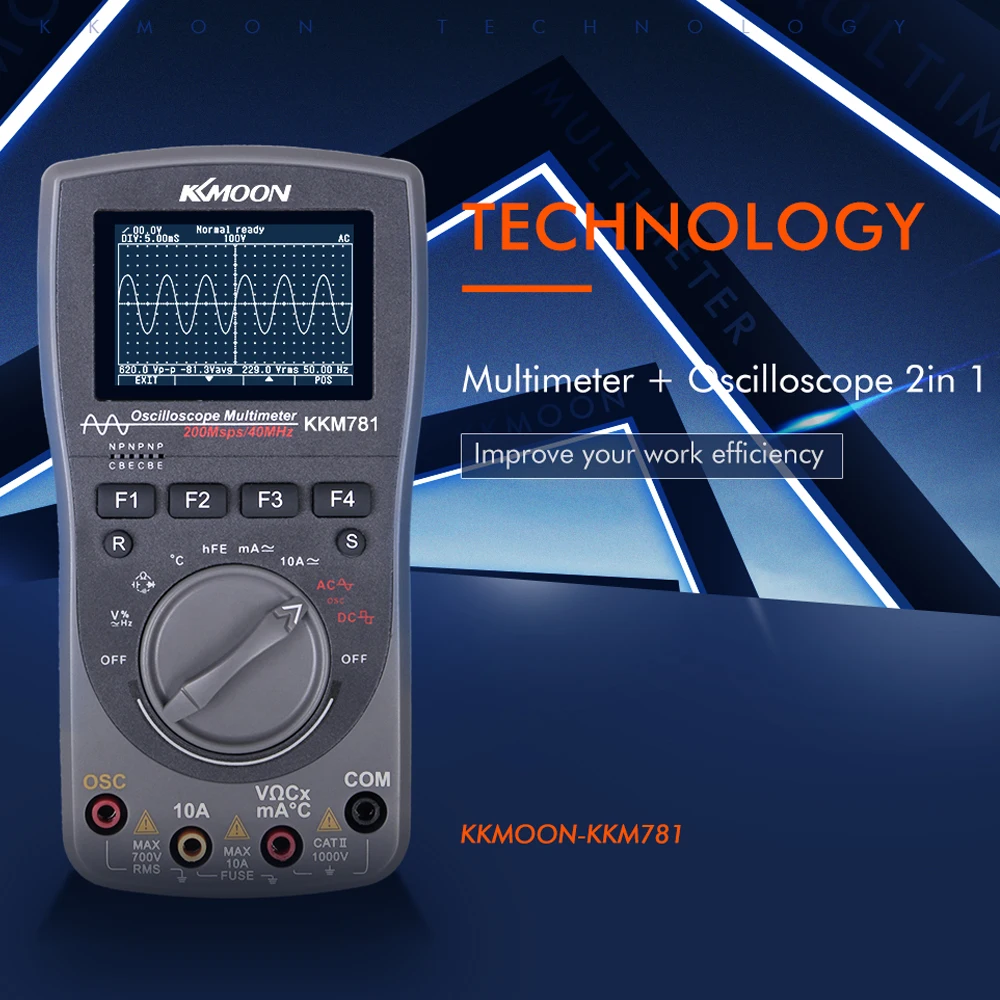

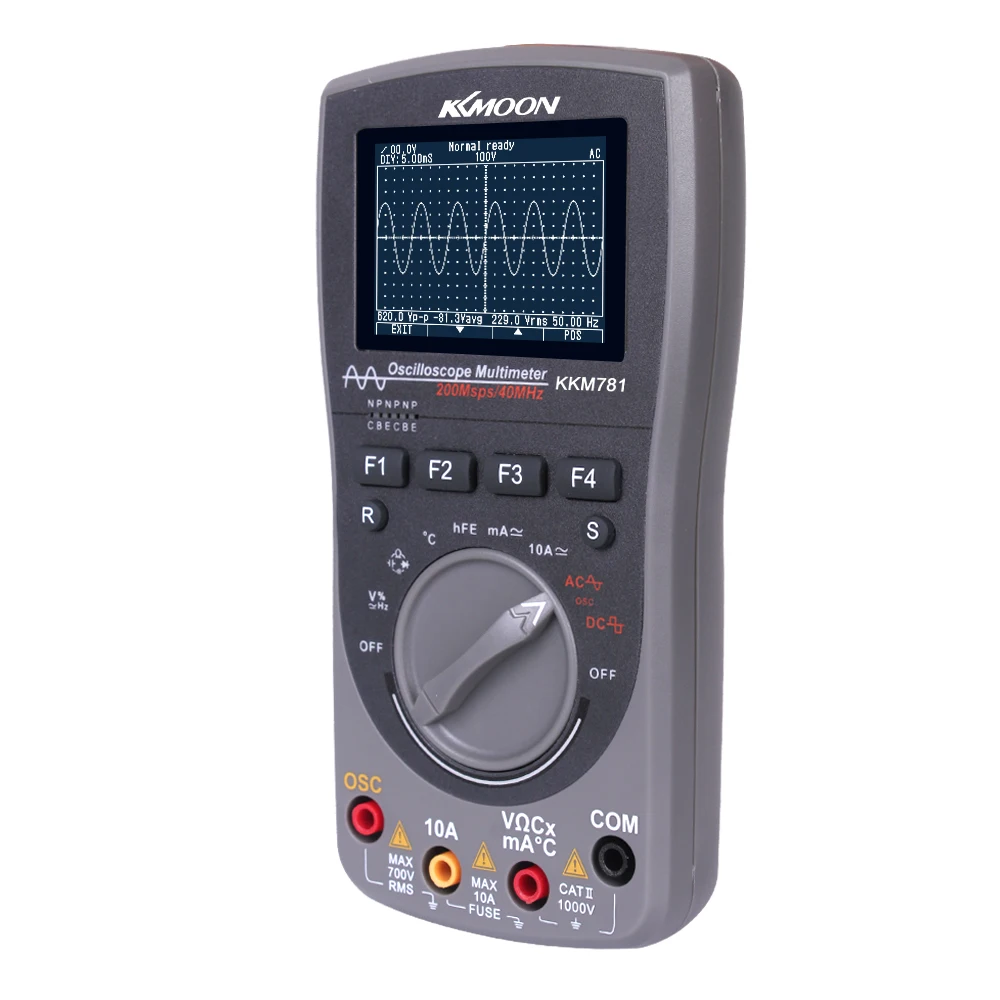

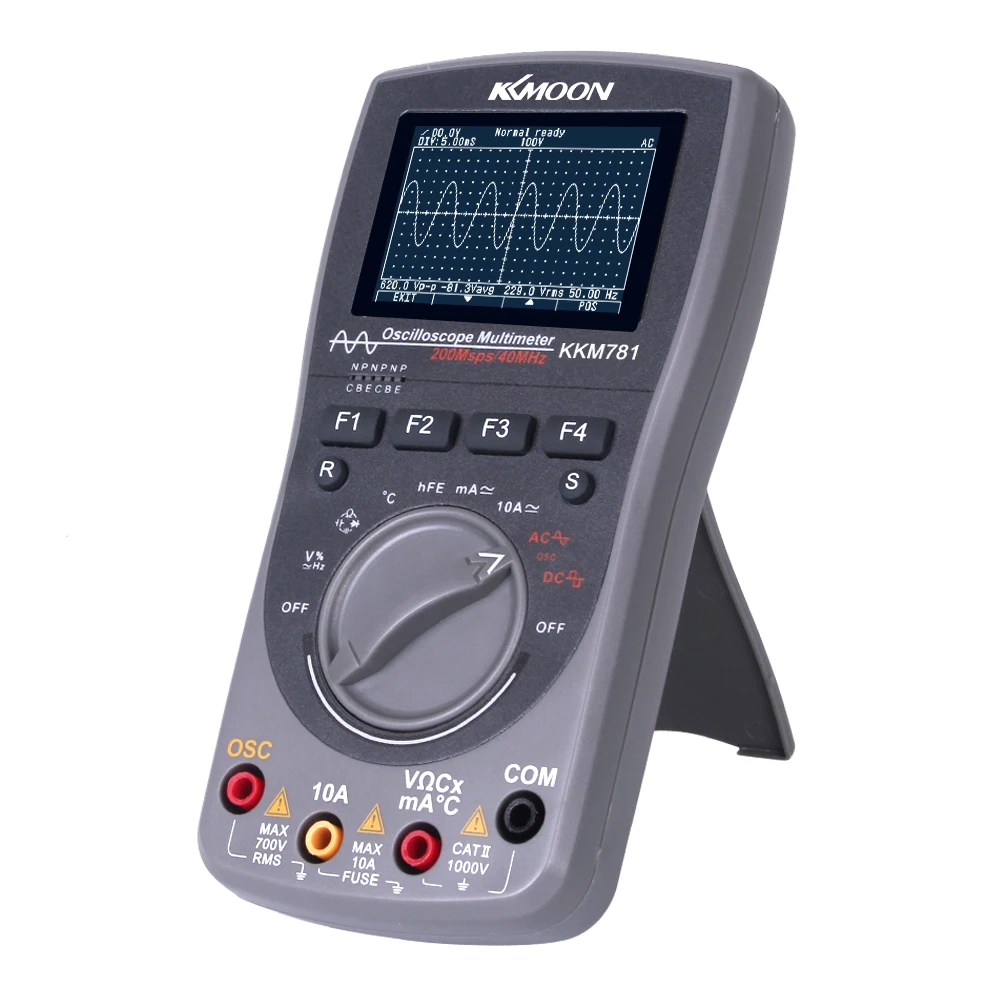

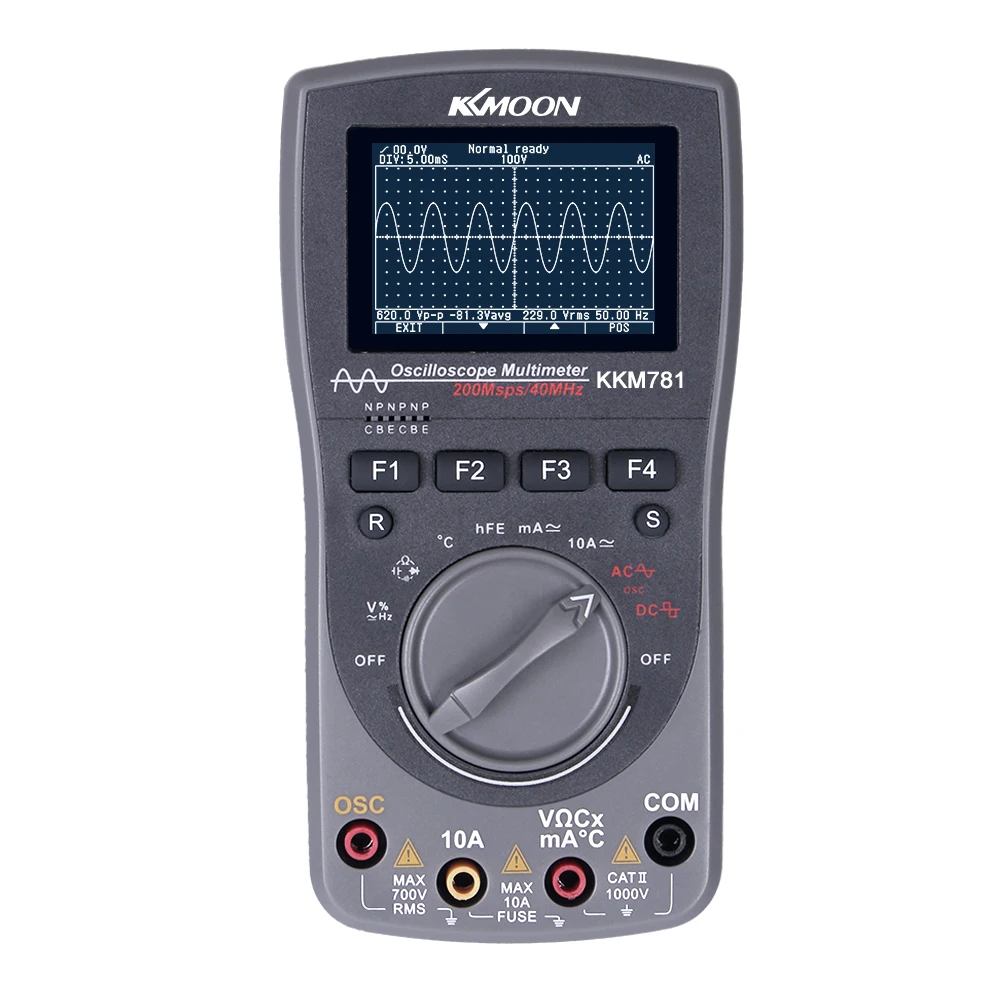

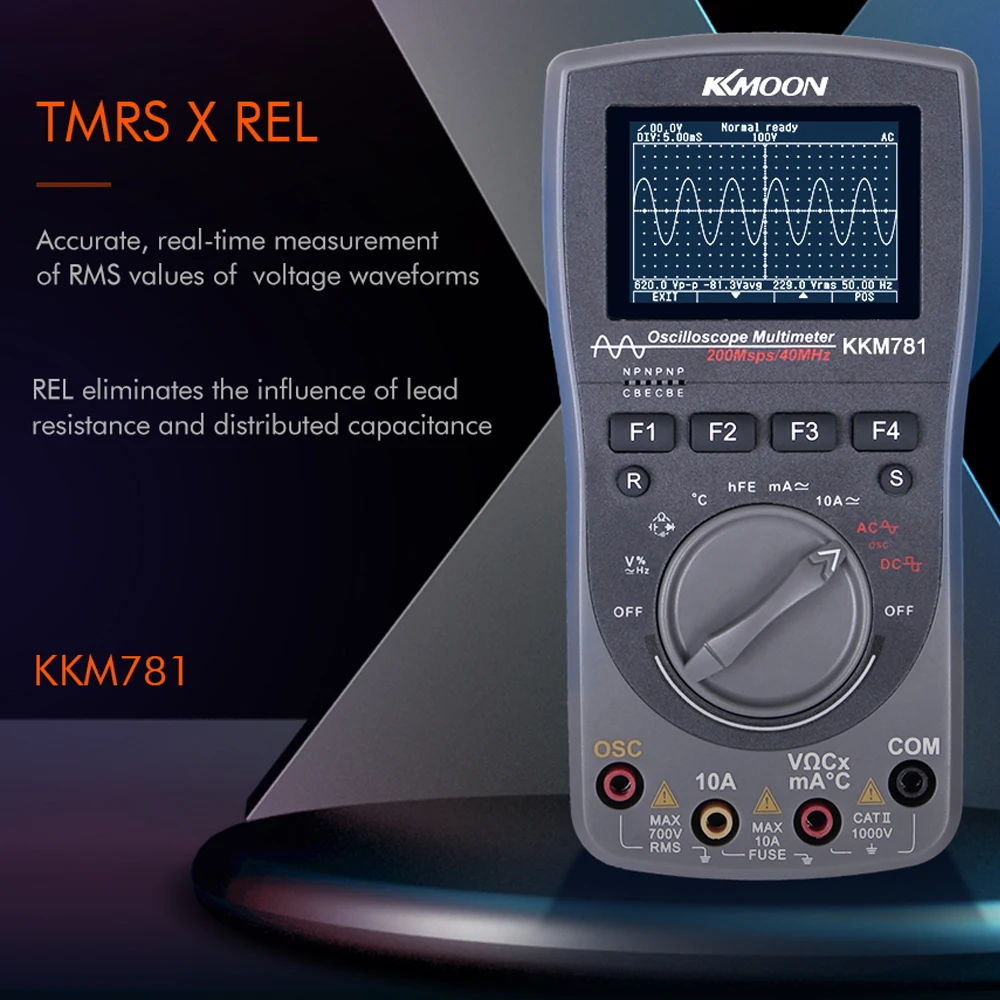

KKM781-это пример комбинации осциллографа и автомобильного мультиметра диапазона, который сочетает в себе все особенности существующих DMM с функцией цифрового осциллографа. Совместимый с трендом, маленький и портативный осциллограф для обнаружения неисправностей в поле.

Особенности:

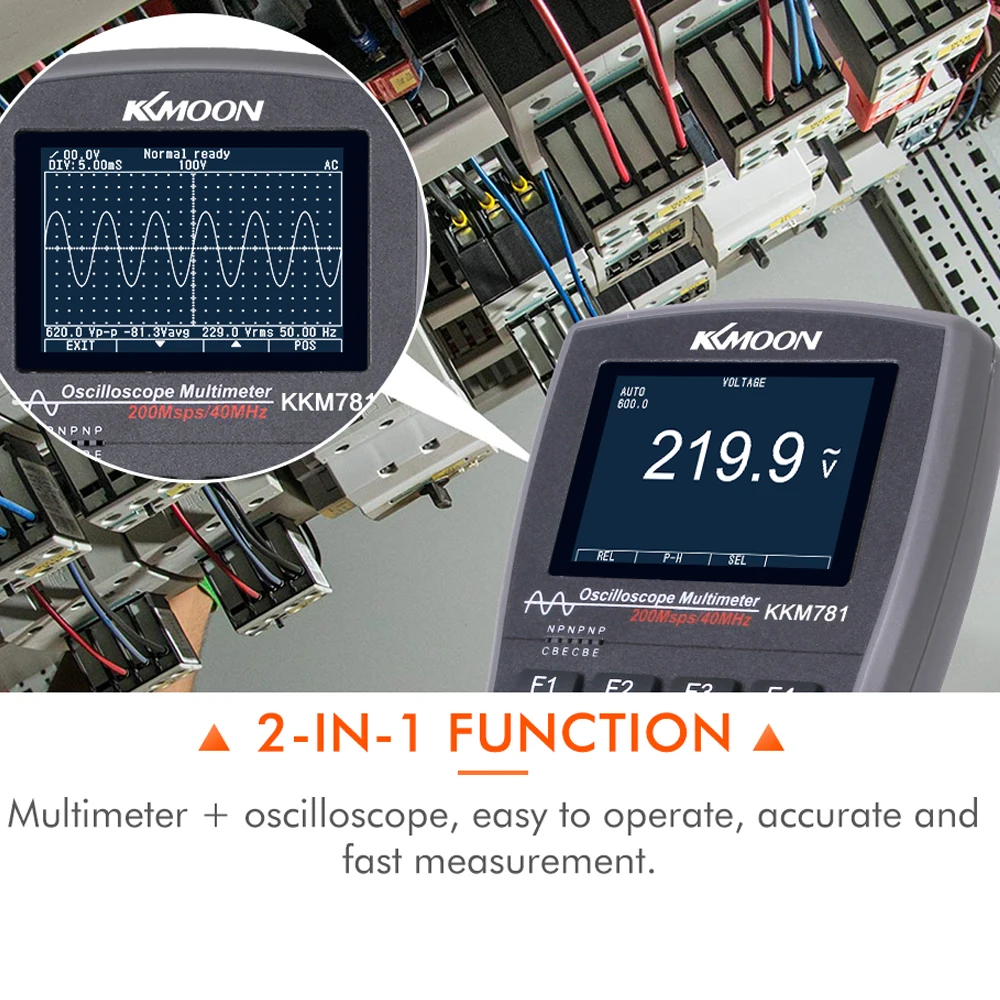

Это комбинированный испытательный инструмент осциллографа и мультиметра для повышения эффективности работы.

200Msps высокоскоростная выборка, 40 МГц аналоговая полоса пропускания, 6000 цифровой мультиметр.

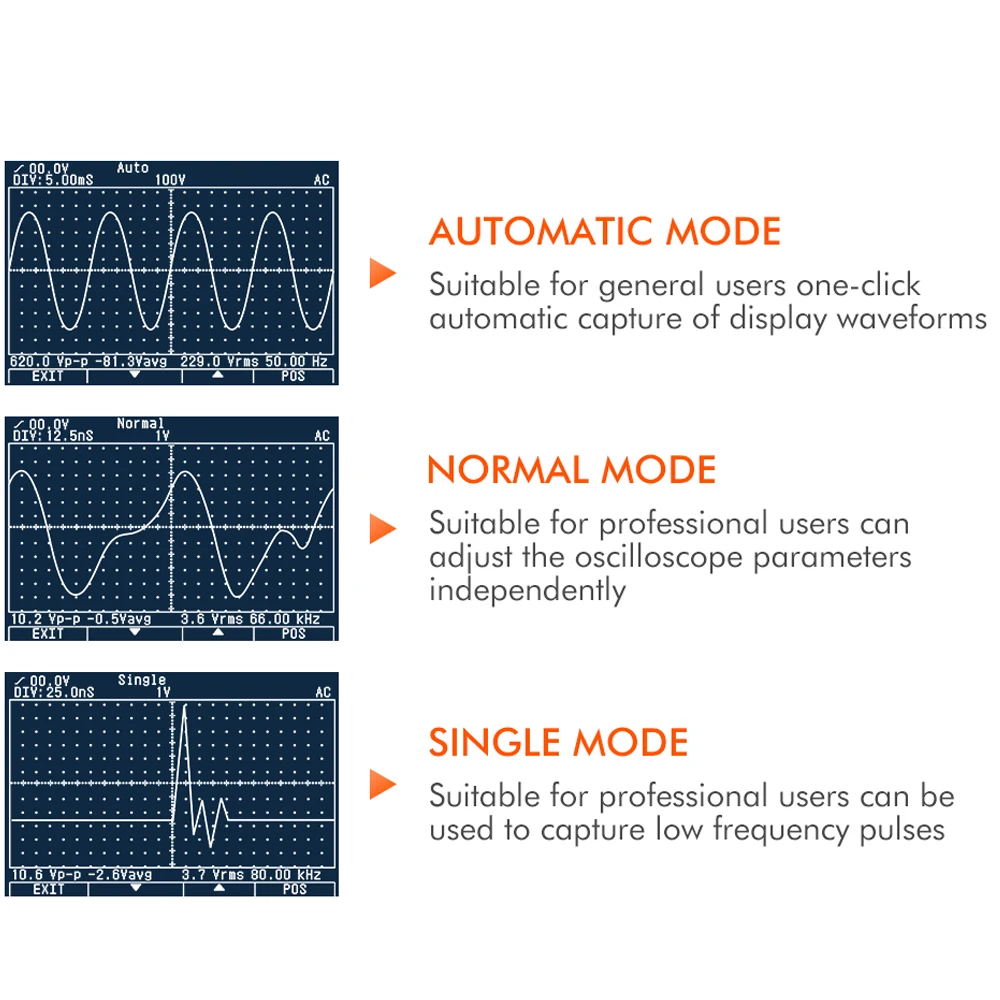

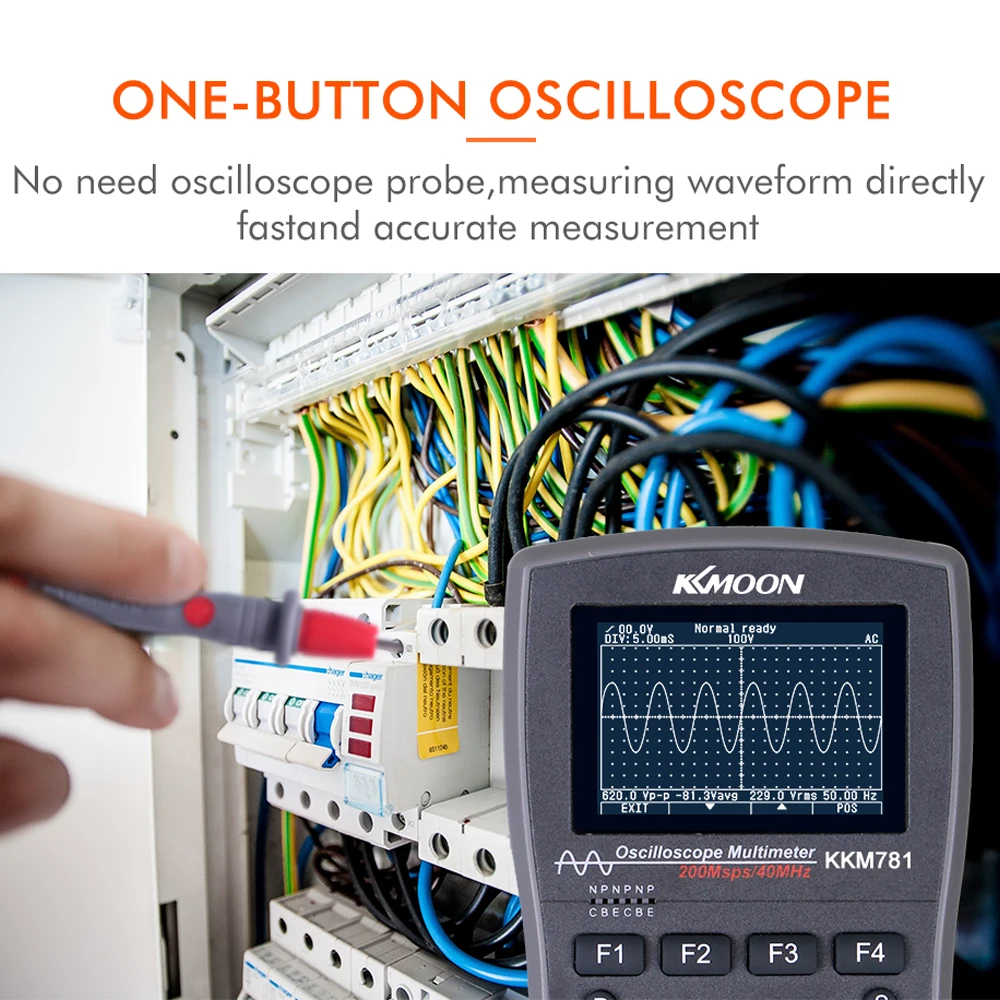

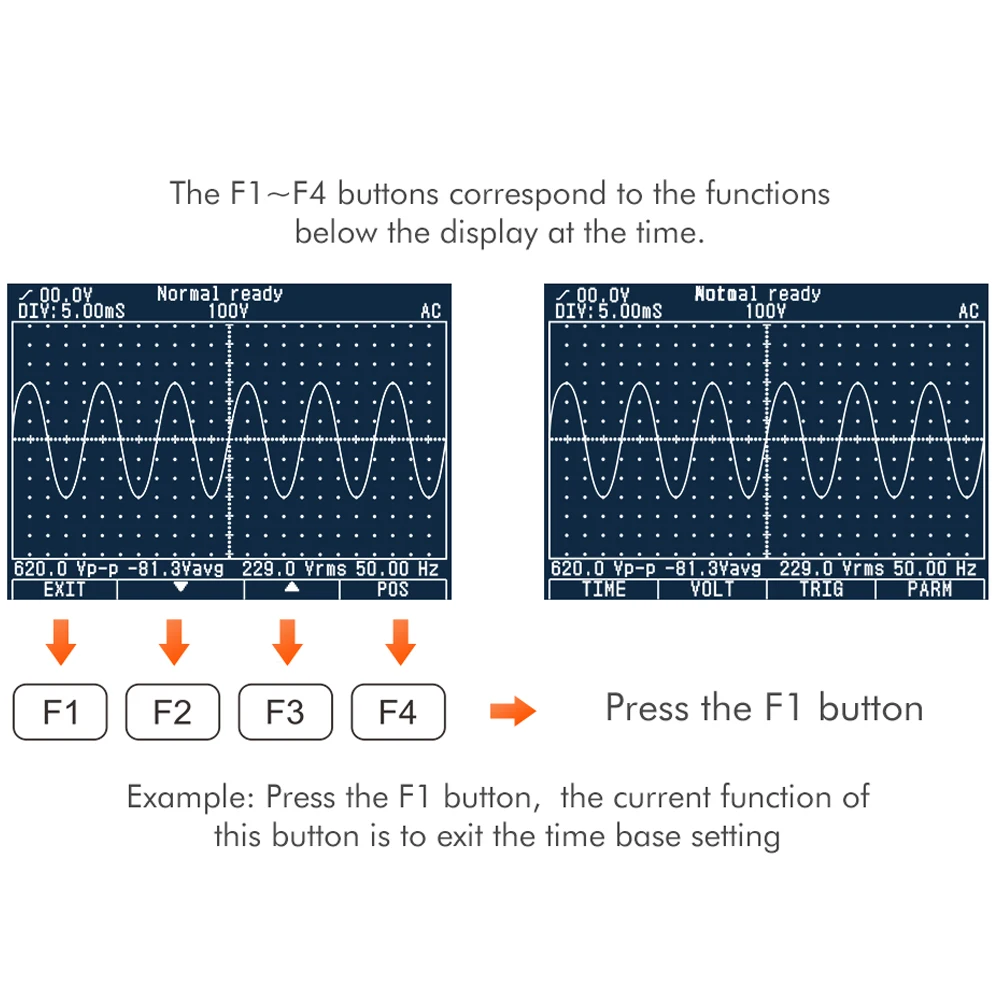

Поворотная ручка для переключения осциллографа с тремя типами режима сканирования сигналов, т. Е. Автоматический режим, обычный режим и одиночный режим.

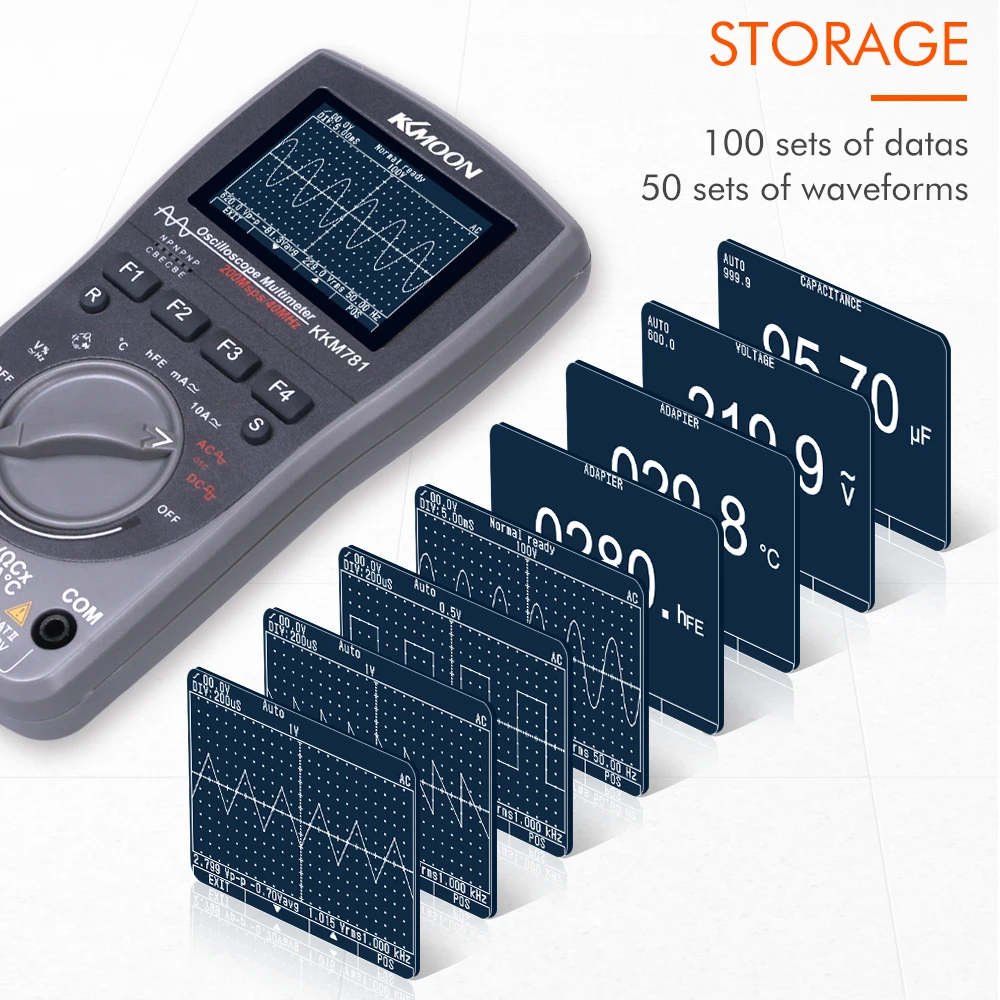

Функция сохранения данных и формы волны в измерениях; В общей сложности 100 наборов данных и 50 сигналов могут быть сохранены.

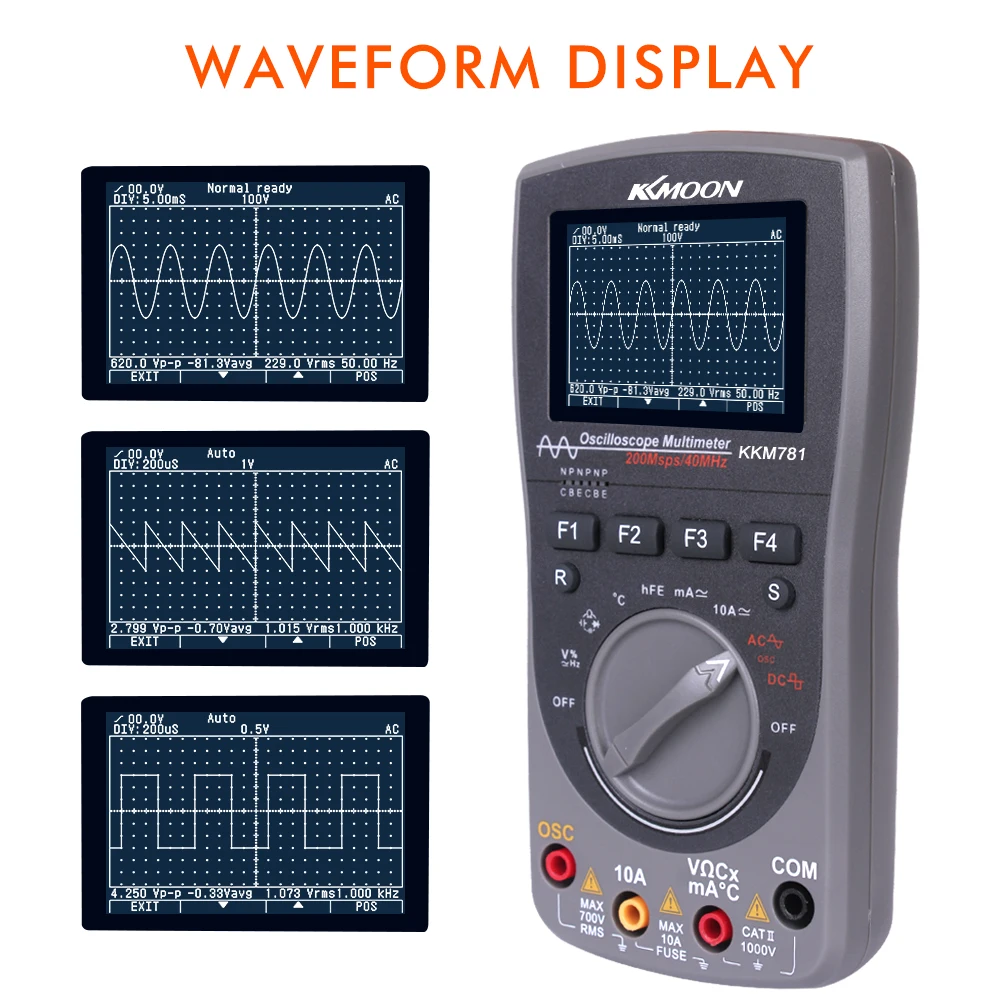

Параметры е Режим сканирования временной базы и формы волны может быть установлен в измерении формы волны.

Измерьте виртуальное значение формы волны без учета параметров формы волны и искажений.

REL, эффективно устраняет сопротивление свинца, распределенную емкость и помехи.

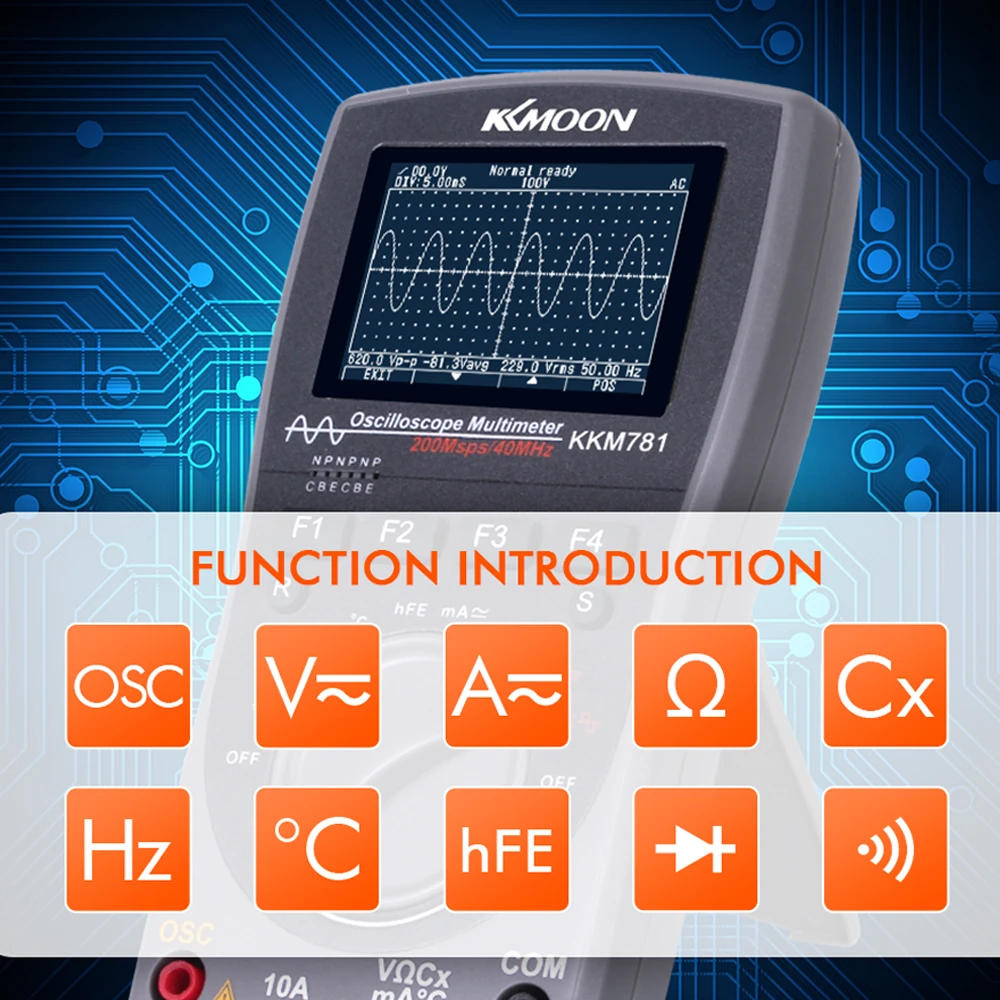

Функции включают DC/AC напряжение/ток, сопротивление, емкость, частоту, температуру, Диод/тест на непрерывность, Триод.

Автоматическое/ручное переключение для измерения диапазона и отображения данных измерений и исходных данных на одном экране.

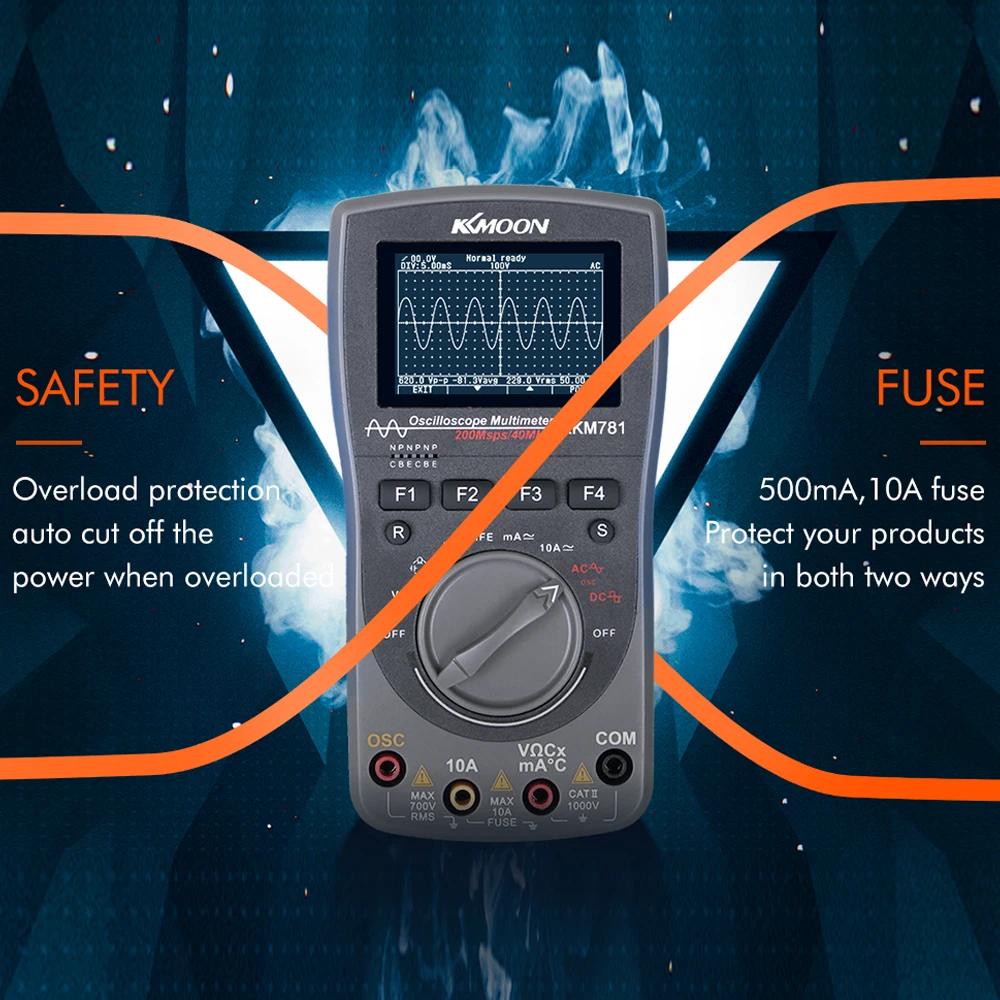

Защита от перегрузки 500 мА/10Adouble защитная трубка, двойная защита инструмента.

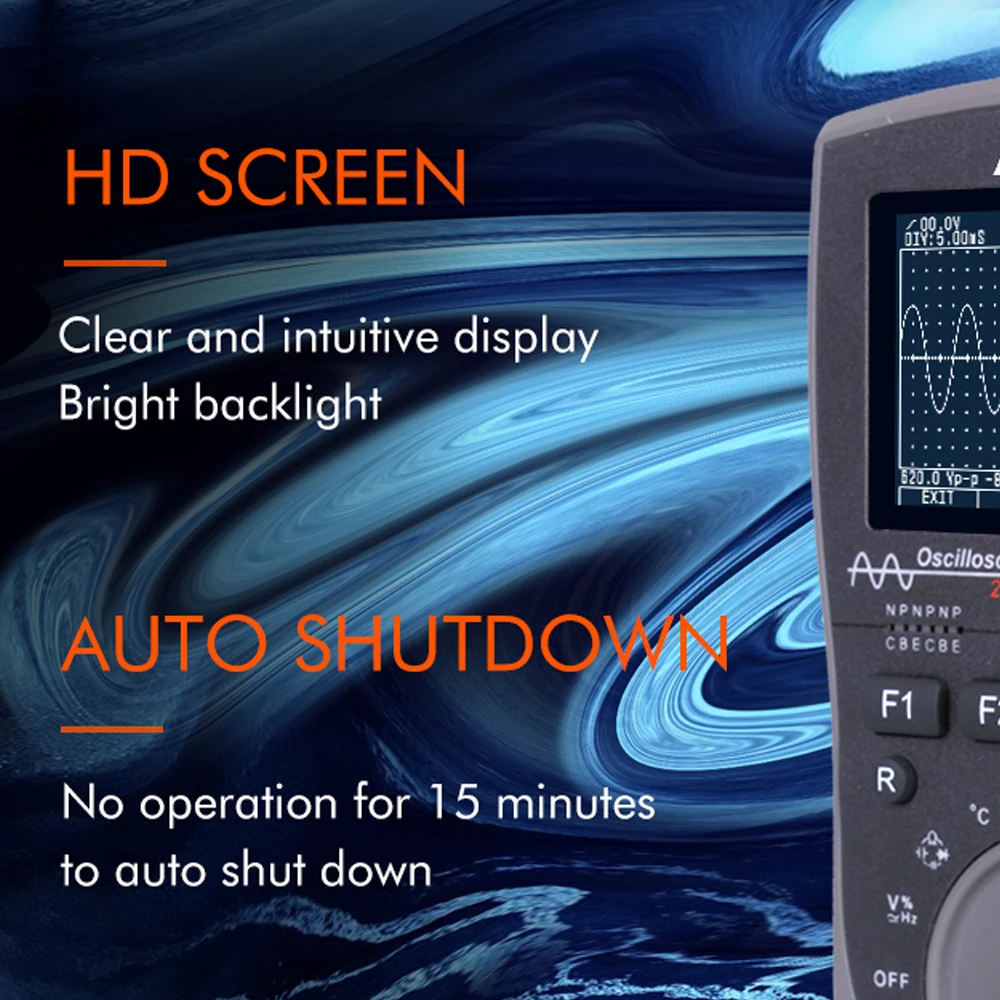

Автоматическое отключение при отсутствии работы в течение 15 минут: яркая подсветка и четкий дисплей.

Более высокая надежность: для калибровки панели и калибровки внутреннего хранилища не требуется регулировка потенциометра.

Характеристики:

Материал: АБС-пластик

Основной цвет: серый

Дисплей: ЖК-дисплей, 240 * 160dot-матрица графика, 6000 отсчетов

ЖК-дисплей Размер: 60*40 мм/2,4 * 1.6in

Подсветка: постоянно включается

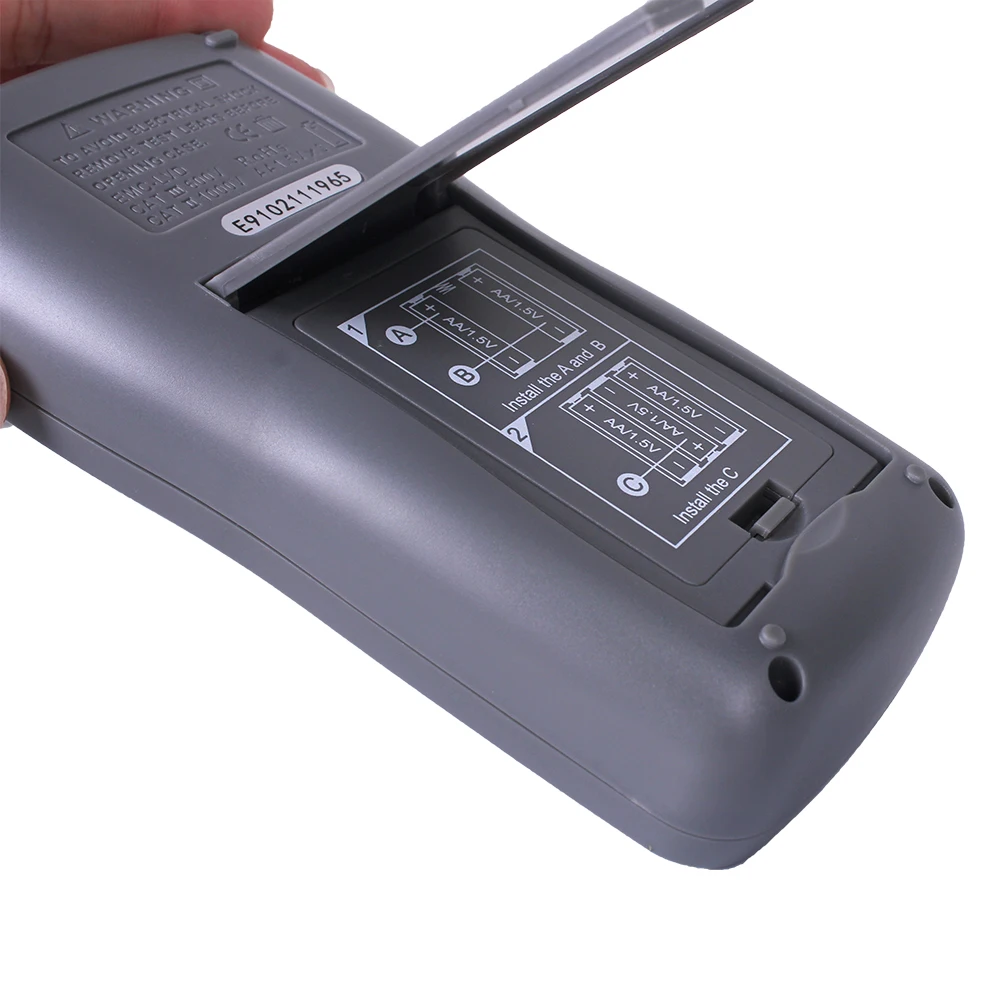

Мощность: 3*1,5 V AA батареи (в комплекте)

Время использования: более 8 часов

Входное сопротивление: 10 МОм

Автоматическое отключение: 15 минут или отключено

Рабочая высота: 0 ~ 2000 м

Объем памяти: 100/данных, 50/сигнал

Рабочая среда: 0 ℃ ~ + 40 ℃; <75% RH

Среда хранения: -10 ℃ ~ + 60 ℃; <90% RH

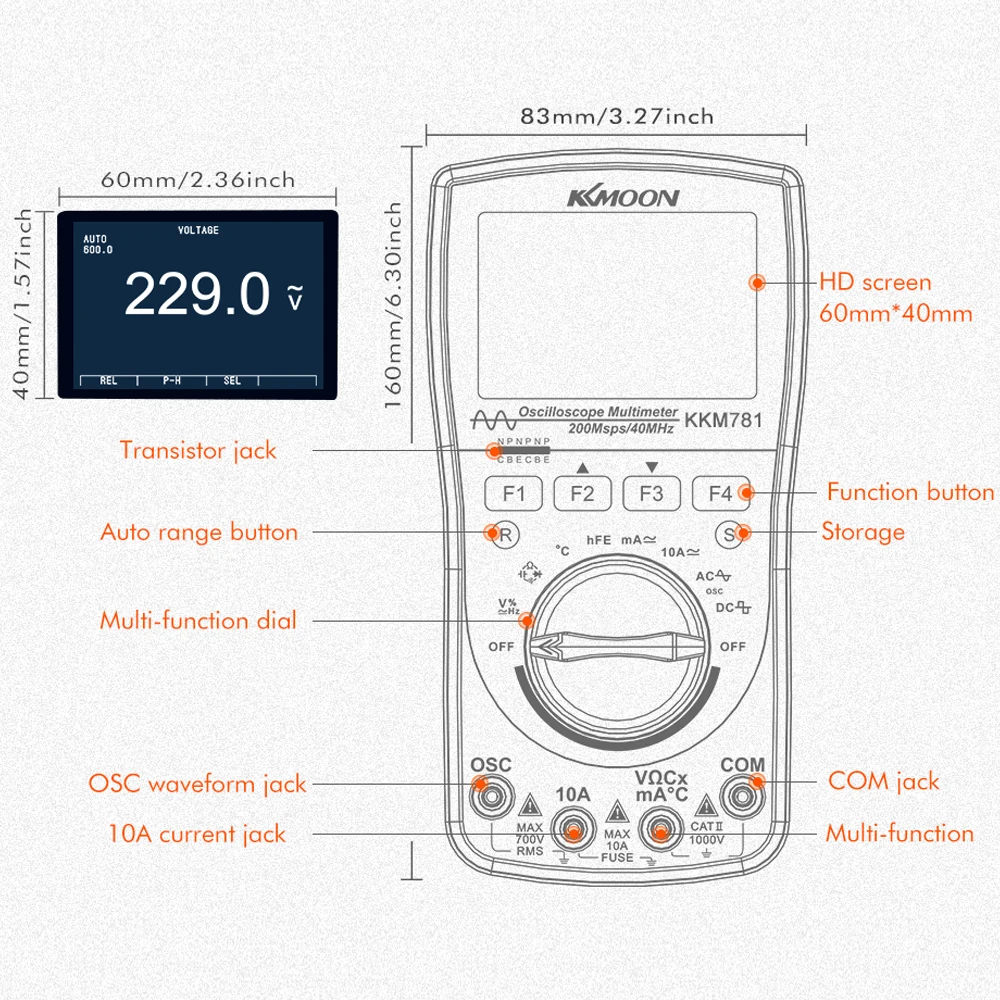

Размер изделия: 160*83*32 мм/6,3*3,3 * 1.3in

Вес товара: 210 г/7,4 унции

Размер посылка: 190*140*45 мм/7,5*5,5*1,8 дюймов

Посылка Вес: 460 г/1.0lb


Цифровая система хранения:

Аналоговая полоса пропускания: 40 МГц

Максимальная частота дискретизации в реальном времени: 200Msps

Вертикальное разрешение: 8 бит

Степень нелинейности: ± 1 бит

Количество каналов: 1

Сцепление означает: DC/AC

Входное сопротивление: около 100MΩ

Деление: вертикальное ± 6,0, Горизонтальное 24,0

Диапазон вертикальной чувствительности: 500 мВ/див ~ 200 В/Див

Точность вертикальной амплитуды: ± (5% + 0.2div)

Автоматическое определение нулевой точки: во время измерения постоянного тока

Уровень срабатывания: ± 6div (0.1div/шаг)

Регулировка положения триггера: ± 12div (0.1div/шаг)

Функция измерения курсора: dV, dt, I/dt (частота)

Точность автоматического измерения: ± (5% + 0.2div)

Диапазон времени: 12.5ns/div ~ 10s/div

Точность базы времени: ± (0.01% + 0.1div)

Режим сканирования: автоматический/Обычный/одиночный

Выбор градиента триггера: подъем/опускание края

Автоматическая настройка: автоматическая Настройка временной базы и вертикальной амплитуды

Функция автоматического измерения: Vp-p, Vavg, Vrms

Длина записи: 24.0div


Цифровой мультиметр:

Напряжение постоянного тока:

Диапазон измерения: 600.0 мВ/6,000 в/60,00 в/600,0 в/1000 в

Разрешение: 0.1 мВ/1 мВ/10 мВ/100 мВ/1 в

Неопределенность:

600. 0мв/6,000 в/60,00 в/600,0 в: ± (1.0% rdg + 10dgt)

1000 В: ± (1.5% rdg + 10dgt)

Переменное напряжение истинное виртуальное значение:

Диапазон измерения: 600.0 мВ/6,000 в/60,00 в/600,0 в/750 В

Разрешение: 0.1 мВ/1 мВ/10 мВ/100 мВ/1 в

Неопределенность:

600.0 мВ/6,000 в/60,00 в/600,0 в: 50 Гц ~ 400 Гц ±(1.5% rdg + 10dgt) 400 Гц ~ 1 кГц (для справки, только если это выше 1 кГц) ± (2.0% rdg + 10dgt)

750 В: ± (2.0% rdg + 10dgt) (50 Гц ~ 400 Гц)

Постоянный ток:

Диапазон измерения: 60,00/500.0mA, 6,000/10.00A

Разрешение:

60,00/500.0mA: 10μA / 100μA

6,000/10.00A: 1мА/10мА

Погрешность: ± (1.2% rdg + 10dgt)

Переменный ток истинное виртуальное значение:

Диапазон измерения: 60,00/500.0mA, 6,000/10.00A

Разрешение:

60,00/500.0mA: 10μA /100µA

6,000/10.00A: 1мА/10мА

Неопределенность:

60,00/500.0ма: ± (1.5% rdg + 10dgt)

6,000/10.00A: 50 Гц ~ 1 кГц (для справки, только если это выше 1 кГц)

Сопротивление:

Диапазон измерения: 600.0Ω/6.000k Ω/60.00k Ω/600.0k Ω/6.000M Ω/60.00MΩ

Разрешение: 0.1Ω/1Ω/10Ω/100Ω/1k Ω/10kΩ

Неопределенность:

600.0Ω/6.000k Ω/60.00k Ω/600.0k Ω/6.000MΩ: ± (1.2% rdg + 5dgt)

60.00MΩ: ± (3.0% rdg + 10dgt)

Емкость:

Диапазон измерения: 9.999nF/99.99nF/999.9nF/9,999 мкФ/99,99 мкФ/999,9 мкФ/9.999mF/99.99mF

Разрешение: 1pF/10pF/100pF/1nF/10nF/100nF/1 мкФ/10 мкФ

Неопределенность:

9.999nF/99.99nF/999.9nF/9,999 мкФ/99,99 мкФ/999,9 мкФ: ± (3.0% rdg + 10dgt)

9.999mF/99,99mf: ± (5.0% rdg + 10dgt)

Температура:

Диапазон измерения: 0 ℃ ~ 600 ℃

Разрешение: 0,1 ℃

Погрешность: ± (2.0% rdg + 10dgt)

Триод:

Диапазон измерения: 1 ~ 1999

Разрешение: 1

Частота:

Диапазон измерения: 9,999 Гц ~ 9,999 МГц

Разрешение: 0,001 Гц ~ 1 кГц

Погрешность: ± (1.0% rdg + 5dgt), (амплитуда сигнала не меньше 1Vp-p, AC V или 20mA RMS, AC A)

Соотношение пошлин:

Диапазон измерения: 0,01 ~ 99.99% (AC 500mVp-p)

Проверка диодов: Напряжение разомкнутой цепи составляет около 3,0 V; Максимальный Тест ток составляет около 2mA

Тест на непрерывность: Оценка сопротивления: около 50 Ом

Переключение диапазона автоматического измерения: применимо к различным функциям измерения

Напоминание о чрезмерной нагрузке диапазона измерений: "O. L "(перегрузка)

Скорость измерений: 2,5 раз/сек

Окно динамических данных: после того, как главный дисплей удерживается, фактические данные измерений постоянно обновляются

Параметры предохранителя: 500mA/250V, 10A/500V

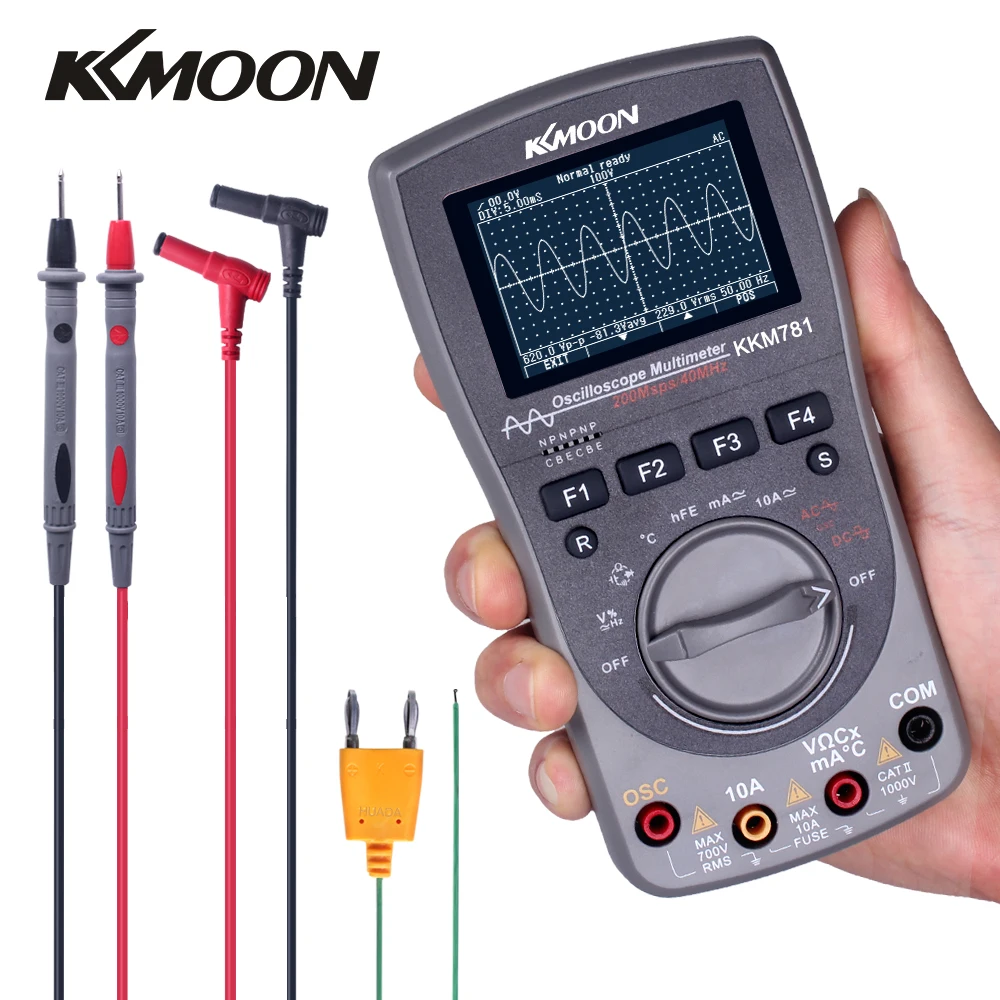

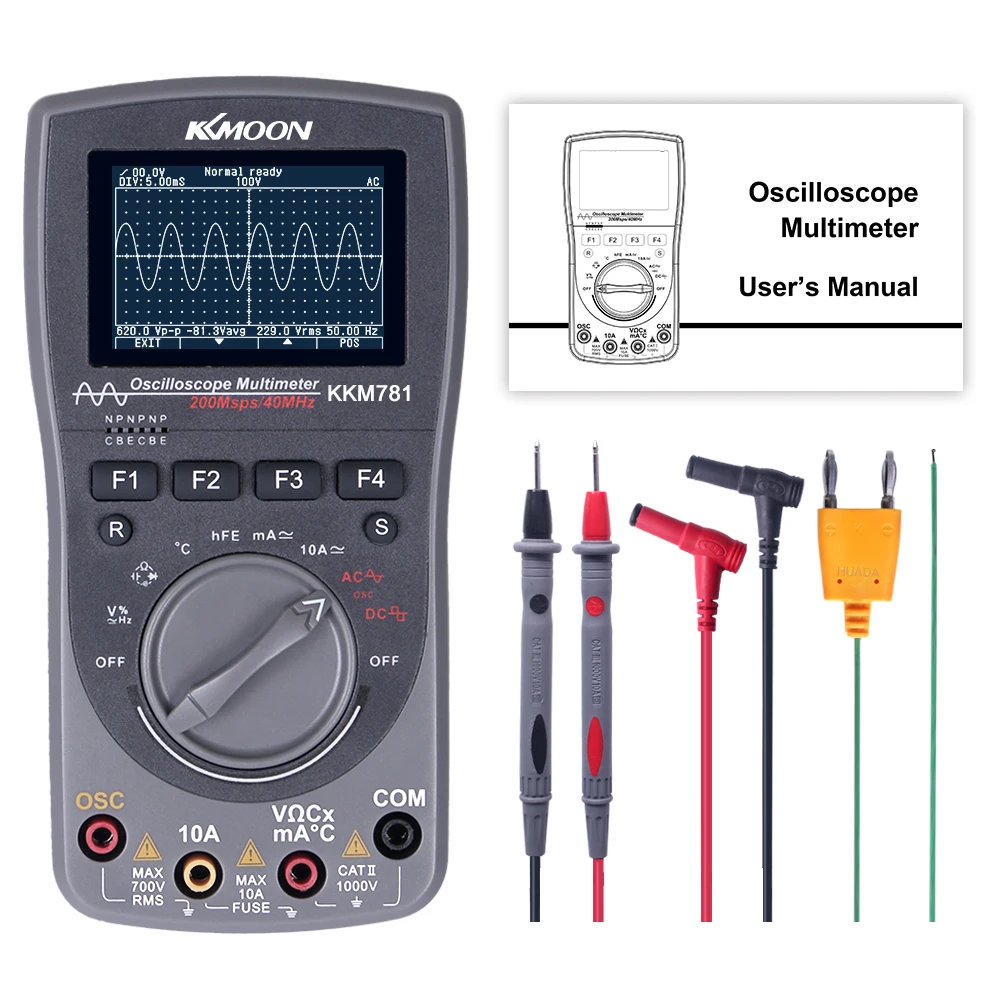

Посылка:

1 * мультиметр осциллограф

1 * пара тестовых ручек

1 * датчик температуры

1 * защитный чехол

1 * Руководство пользователя
