RD RD6006 RD6006W USB WiFi DC понижающий модуль питания преобразователь напряжения вольтметр


Постоянное напряжение и постоянный ток

Инструкция по питанию постоянного тока

Модель: RD6006/RD6006-W

Все инструкции по установке и чехол RD6006 Ссылка для скачивания:

1, RD6006(W) инструкция по эксплуатацииНа английском и русском языках, Инструкции по программному обеспечению ПК, инструкции по приложению, приложение и программное обеспечение ПК Ссылка для скачивания:

A: Основная ссылка для загрузки: //drive.google.com/open?id=17V-JWHvqMF-NuWSznEiJ4RKrnn_Pkt5v

B: Mediafire:Http://www.mediafire.com/folder/ssjf3s35ev68v/RD6006

C: Резервное копирование Ссылка для скачивания:Http://www.ruidengkeji.com/rddata/RD6006/RD6006.rar

2,AndroidПриложение: ПоискПоискRdpowerДля того, чтобы скачать вGoogle Play или загрузить по ссылке//drive.google.com/open?id=17V-JWHvqMF-NuWSznEiJ4RKrnn_Pkt5v,Поддержка android 5,0 и выше телефона

Приложение для Android и IOSЗагрузка:ПоискRdpowerДля загрузки, поддержка IOS8.0 и выше телефона

3, RD6006 и S06AS чехол или S06D чехолИнструкция по сборке://drive.google.com/open?id=1Bb6Mq3Mp7AGkd6yxwzPqwtv54dozZ4zR

4, RD6006/RD6006W инструкция по эксплуатации видео: //youtu.be/fn6ROhGrLtI

5, RD6006/RD6006W тестовое видео: //www.youtube.com/watch?v=pz0T9rD4Ij0

Примечание перед покупкой:

1,RD6006 имеет две версии:RD6006ИRD6006-W, RD6006-W уWI-FIПлата, RD6006 нет. RD6006-W может использовать Wi-Fi плату для подключения приложения и программного обеспечения, а также использовать микро-кабель USB для подключения ПК solftware. RD6006 не имеет Wi-Fi платы, только поддержка программного обеспечения ПК путем подключения с USB микро кабель, без поддержки приложения.

2, для ПК программного обеспечения, он поддерживает только win 7 и выше на данный момент. Приложение поддерживает только android 5,0 и выше. Для приложения и программного обеспечения ПК, пожалуйста, загрузите сначала перед покупкой, если вы можете загрузить и установить, вы можете сделать заказ или прекратить покупку.

3,Есть 2 вида чехол,S06A чехол и S06D чехол,Только Чехол, не содержащий источник питания. Некоторые фотографии показывают, что установка завершена RD6006, переключатель питания и чехол.

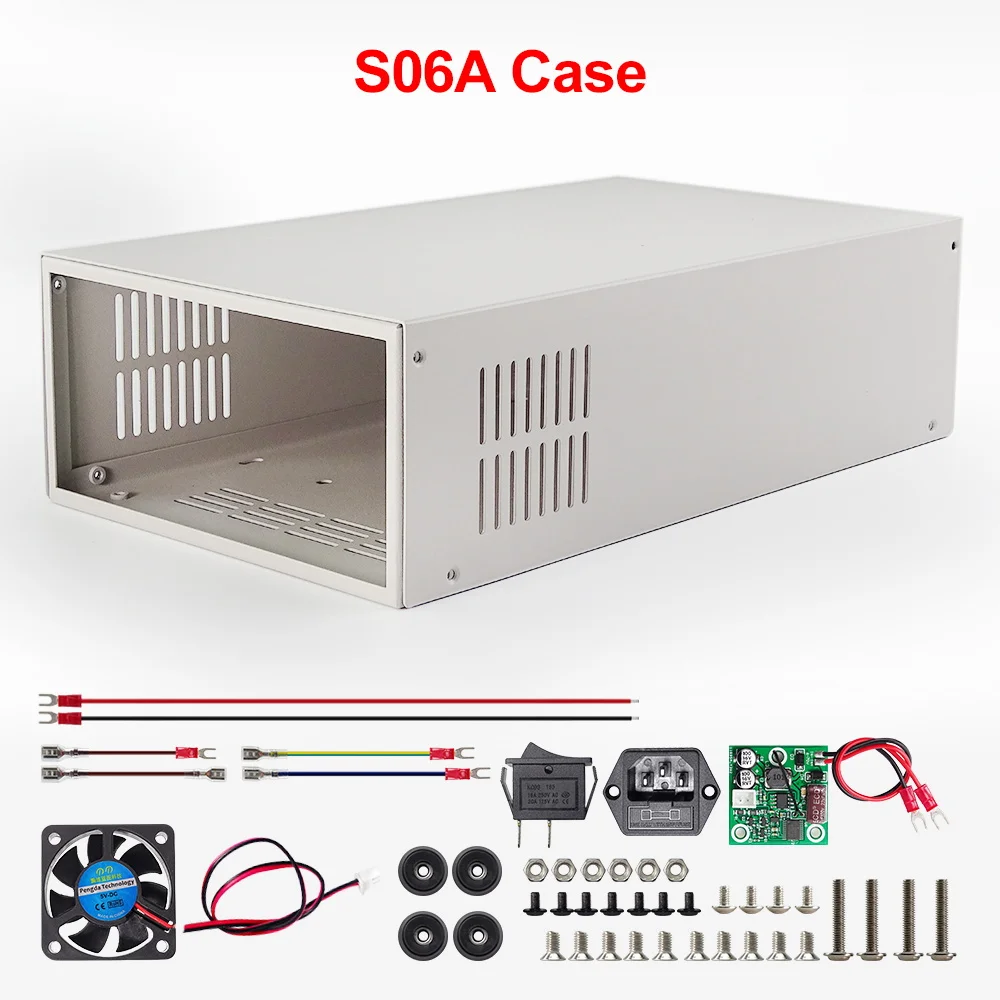

Чехол для S06A-это просто чехол, не поддерживающий источник питания, но он подходит для RD6006/RD6006W и AC-DC питания переключателя 400w 60V, вы можете купить их отдельно, чтобы легко собрать.

Инструкция по сборкеНа английском и русском языках: //drive.google.com/open?id=1Bb6Mq3Mp7AGkd6yxwzPqwtv54dozZ4zR.

S06A видео сборки: //www.youtube.com/watch?v=RMRuErdv2LM

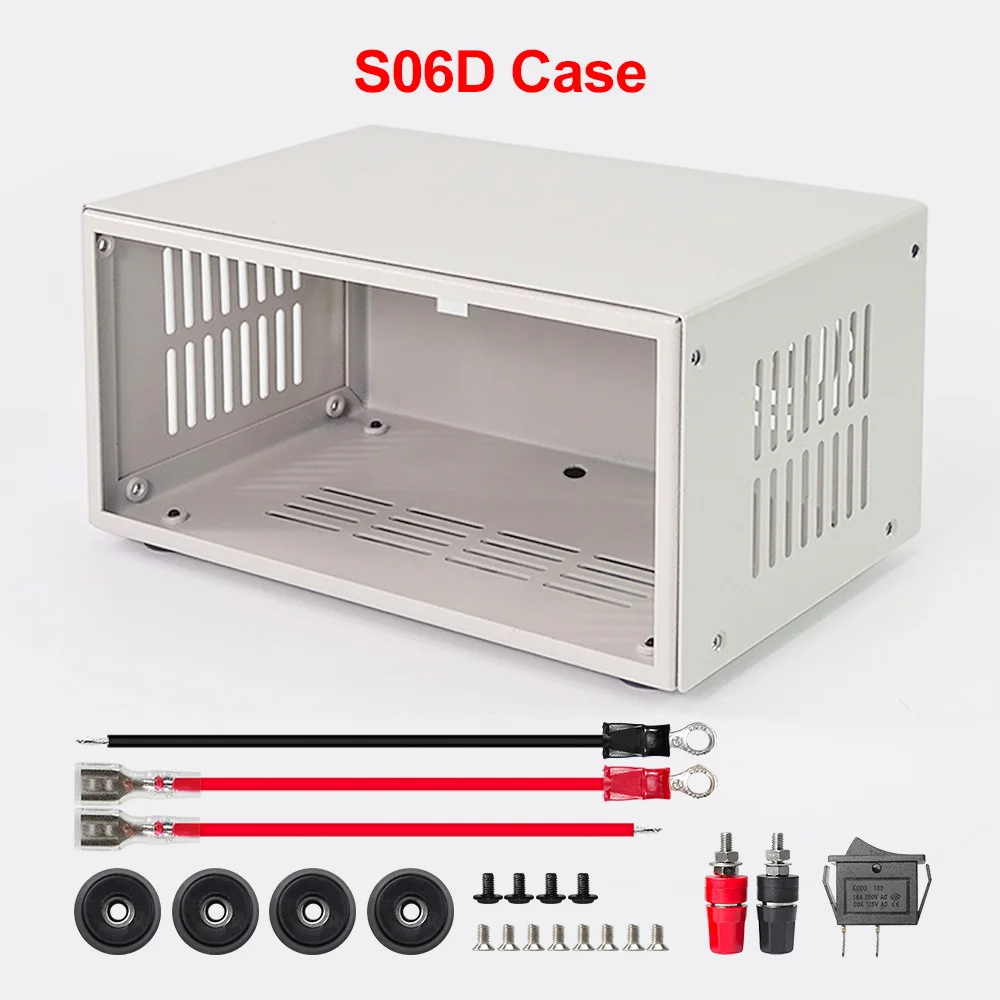

Для S06D, вы только ставите RD6006, нет места, чтобы положить другие.Инструкция по сборке://drive.google.com/open?id=1Bb6Mq3Mp7AGkd6yxwzPqwtv54dozZ4zR

4, для входаAC-DC переключатель источника питания, МыНастоятельно рекомендуем400 Вт 60 в переключатель питания (чехол S06A оставляет Размер отверстия для этой версии), следующий 400 Вт 60 в переключатель питания-это наша рекомендация, но просто рекомендую,Не предоставляем никаких гарантий качества и технической поддержки, вы можете связаться с продавцом, чтобы спросить.

S-400-60400 Вт 60 в AC-DC выключатель питанияСсылка:Https:/item/4000285813894.html (Рекомендуем и тестирование)

5. Для приложения и программного обеспечения ПК, перед покупкой, пожалуйста, сначала загрузите и установите, если он не может быть установлен, прекратите покупку. Из-за проблем с языком ПК и системой телефона, ее нельзя установить. Пожалуйста, проверьте перед покупкой.

6,Чехол для S06A, прочная доставка,ВозможноВ чехол сбоку для отправки вам будет немногоДеформация (как на картинке), вы можете использовать свою руку, это нормально, если вы против этого, пожалуйста, прекратите покупку.

7, мы показываем некоторые данные, которые вы хотите увидеть о RD6006, защита батареи, точность вывода, пульсация выхода и рабочая температура: //www.youtube.com/watch?v=pz0T9rD4Ij0

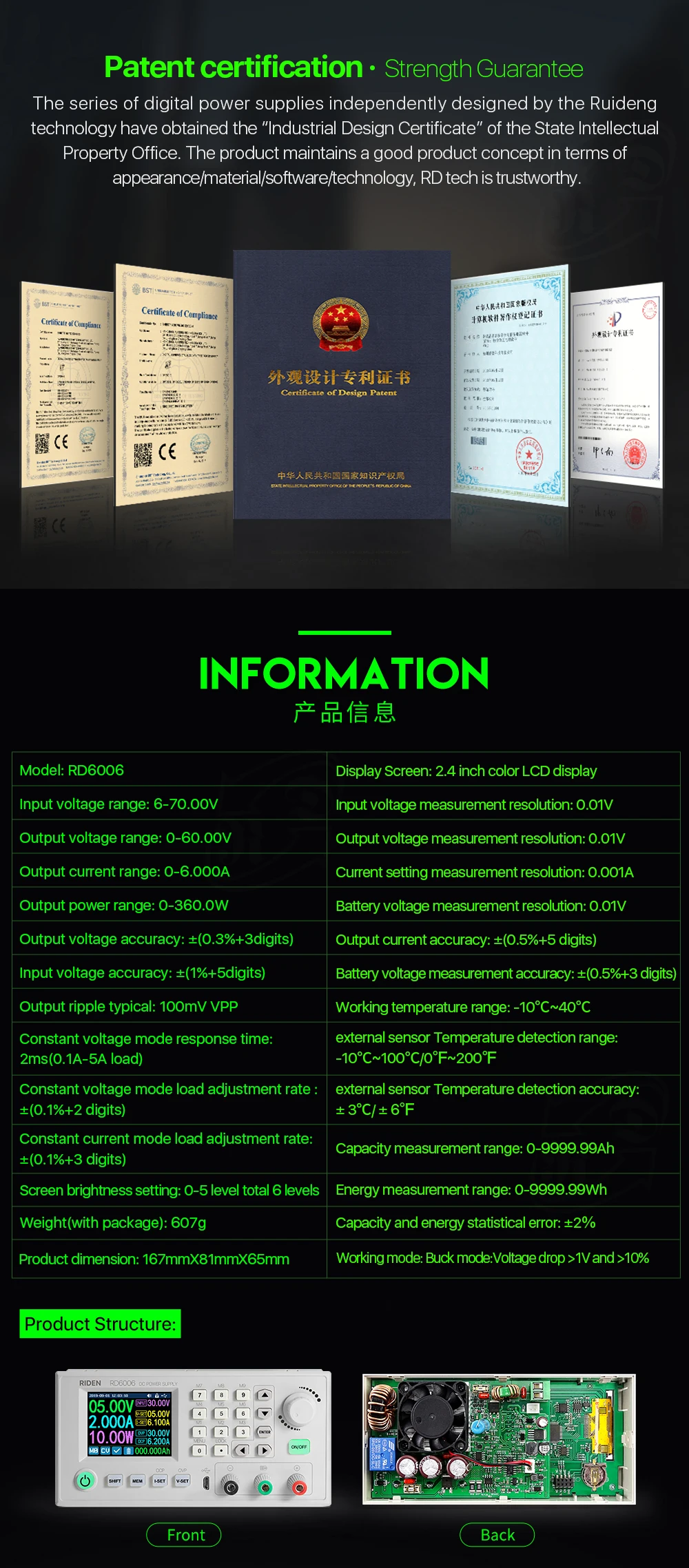

Технические параметры

1,1Ядро Функция

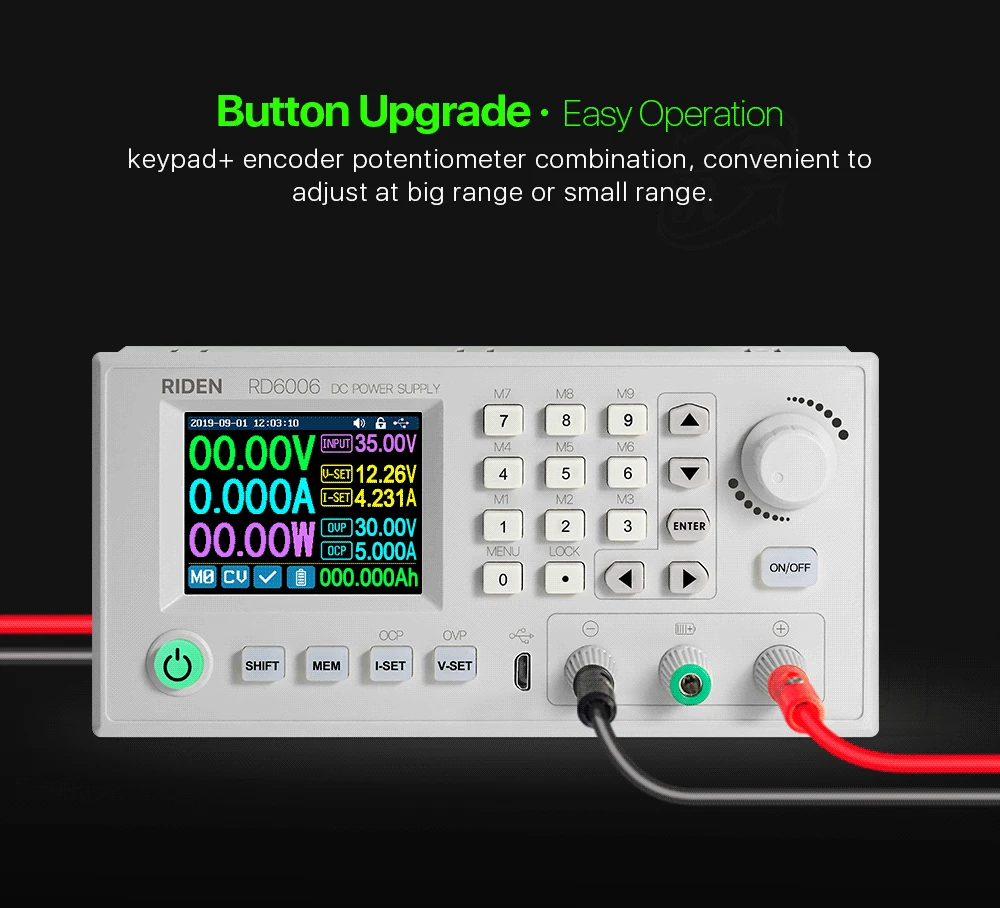

· Клавиатура + кодировщик потенциометра комбинированная регулировка

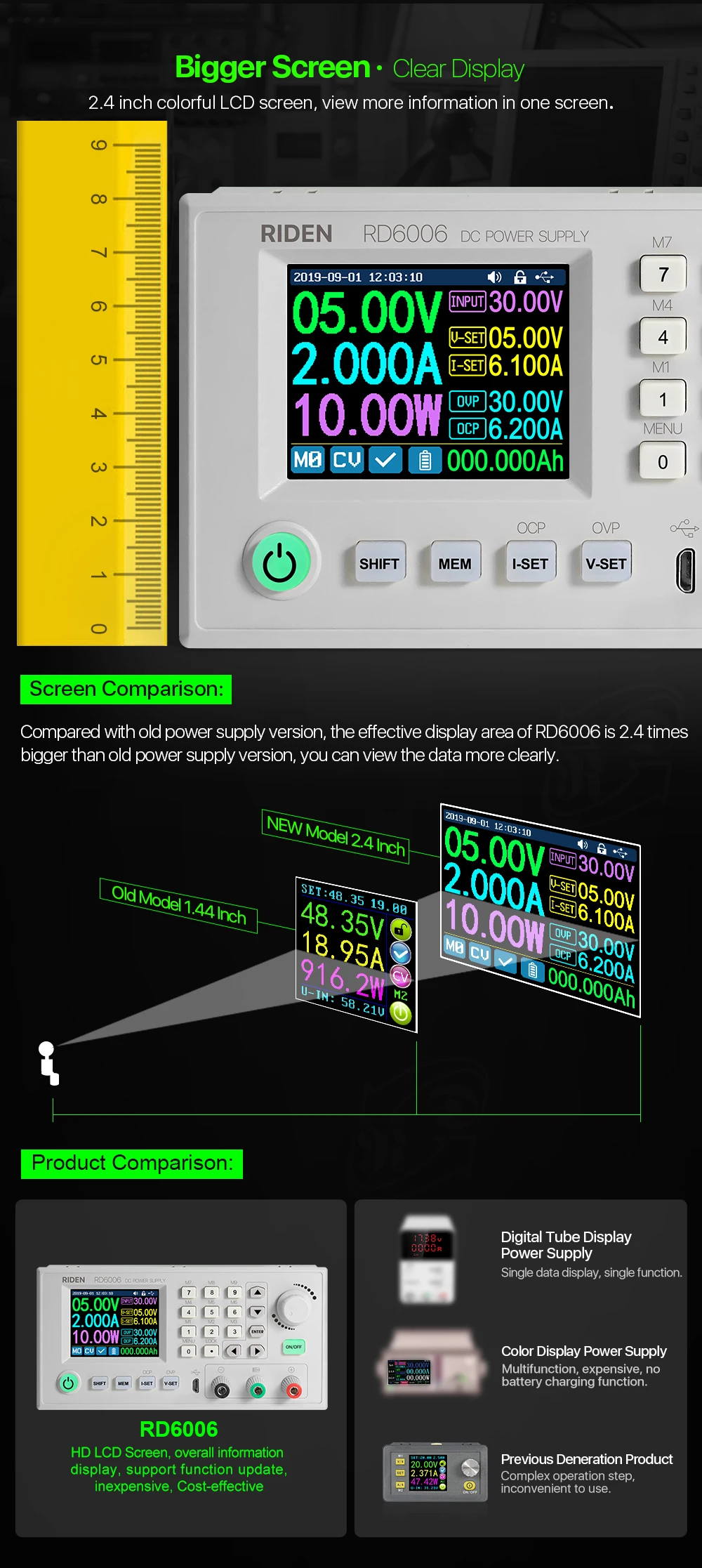

· 2,4 дюйма цветная hd-камера заднего экрана

· Специальный интерфейс зарядки аккумулятора

· Быстрое хранение и запоминание данных

· Новое программное обеспечение для ПК

· Подключение Wi-Fi, управление приложением для телефона

1,2Панель Описание

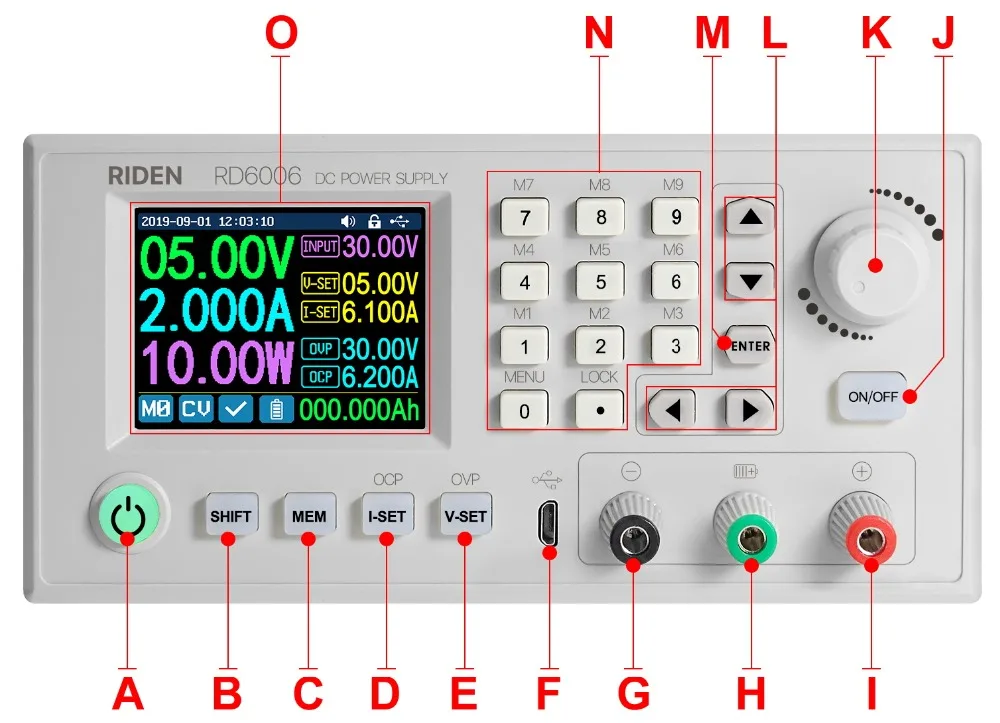

1.2.1Передняя панель

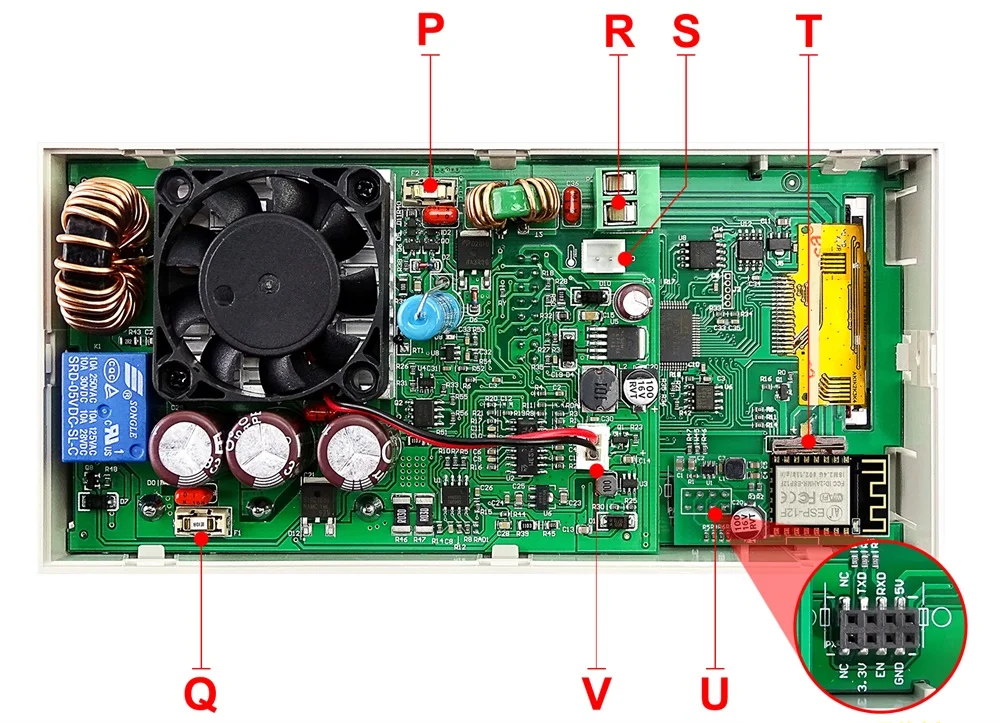

1.2.2Задняя панель из искусственной кожи

Примечание:

Входной интерфейс источника питания должен быть подключен к постоянному источнику питания постоянного тока 6-70 в. Кабель внешнего датчика (как показано справа) должен быть подключен к внешнему интерфейсу датчика температуры. Интерфейс вентилятора не может быть подключен к другим вентиляторам. Когда выходной ток выше 4А или температура системы выше 45 ℃, вентилятор начинает работать, когда температура менее 40 ℃ и выходной ток ниже 3.9A, вентилятор перестанет работать. Когда температура системы выше 80 ℃, выход будет выключен из-за OTP. CR1220-это аккумулятор часов (пожалуйста, подготовьте самостоятельно), Коммуникационный интерфейс-это специальный интерфейс, пожалуйста, не Подключайтесь к другим модулям или кабелям.

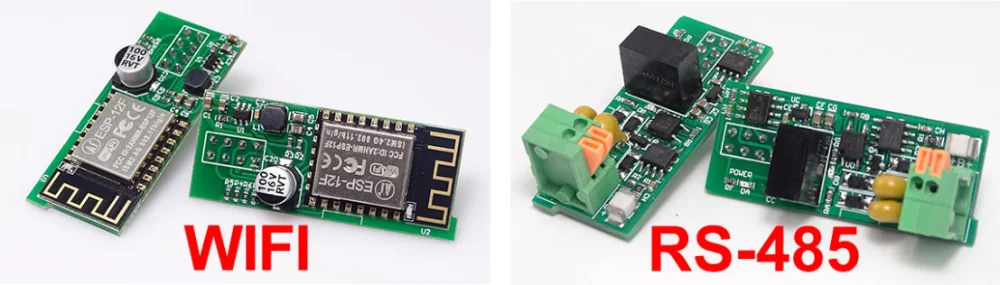

Вы можете увидеть модуль Wi-Fi (RD6006-W содержит) и RS-485 модуль на рисунке ниже. Если вам нужен RS-485 для промышленного проводного контроля, пожалуйста, заказывайте его отдельно.

1,3Управление IntrОДУБо

После включения, изображение загрузки отображается сначала, затем введите главную страницу.

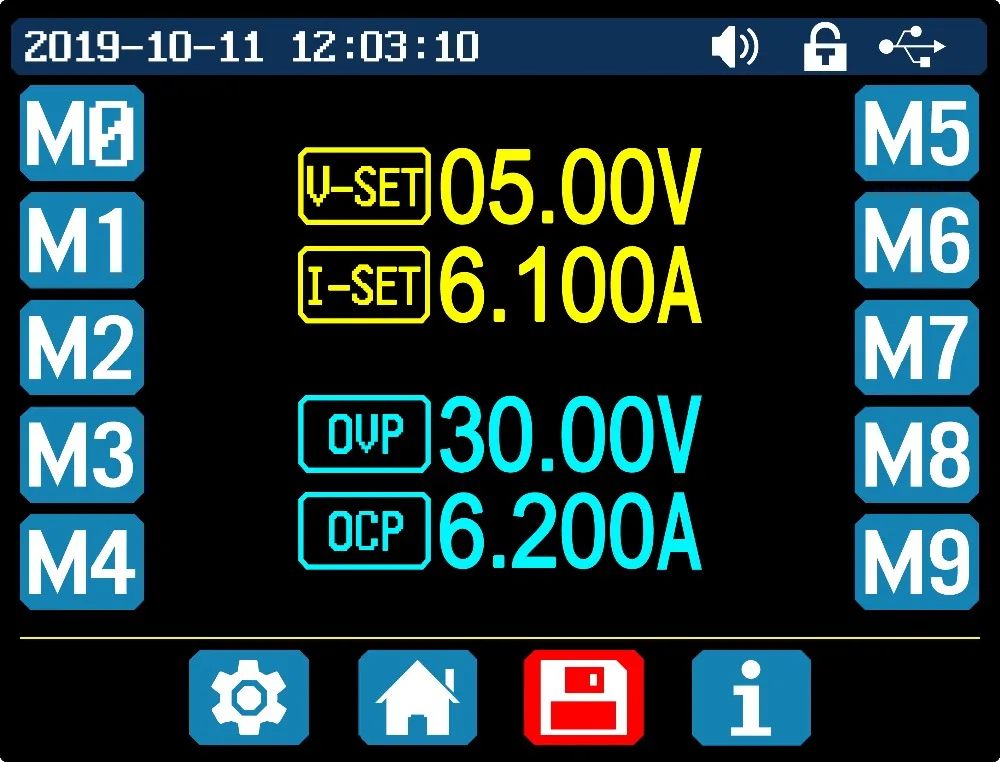

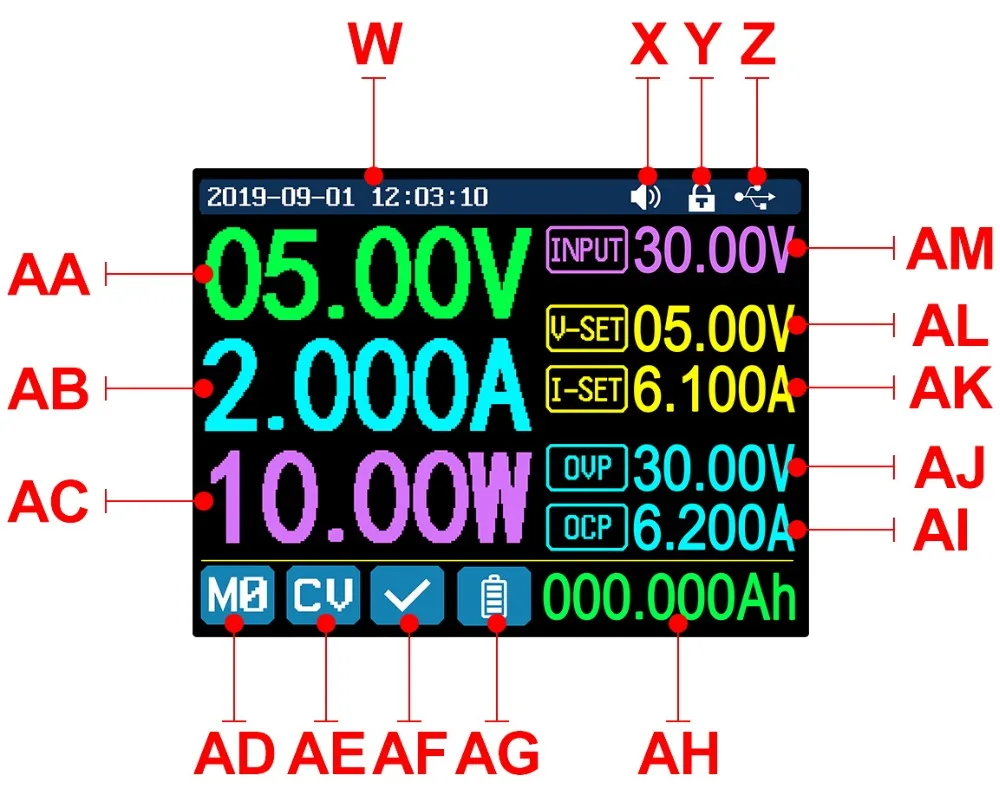

1.3.1ОсновнойСтраница

1.3.2Управление инструкция

В операции меню значком красного цвета или курсором является выбранное в настоящее время меню, значок синего цвета-это невыбранное меню, нажмите ENTER для подтверждения, нажмите потенциометр кодировщика, чтобы отменить или вернуть, нажмите клавишу направления для перемещения курсора или меню переключателя, Поверните потенциометр кодировщика, чтобы изменить настройки, настройки будут автоматически сохранены при возврате со страницы меню. Нажмите и удерживайте кнопку 0 и включите питание, чтобы восстановить заводские настройки, нажмите и удерживайте кнопку 1 и включите, чтобы восстановить Заводское значение калибровки, нажмите и удерживайте кнопку ввод и включение, чтобы перейти в режим загрузки.

1.3.2.1 Батарея зарядкиФункцияВведение

После включения питания, в области отображения информации, связанной с батареей, будет отображаться внешняя температура, емкость и энергия. Когда есть выходной ток: емкость, энергия автоматически накапливается и автоматически очищается после выключения.

Зеленый терминал подключен к положительному полюсу аккумулятора, а черный терминал соединен с отрицательным полюсом аккумулятора. После того, как аккумулятор правильно подключен, индикатор зарядки аккумулятора становится красным и аккумулятор подключен. Нажмите ON/OFF, чтобы начать зарядку, индикатор зарядки аккумулятора становится зеленым. Когда фактический выходной ток ниже 10 мА, выход будет выключен автоматически. Аккумулятор с защитной панелью может не заряжаться. Зарядное напряжение и ток должна быть установлена на ваш собственный.

  Настоятельно рекомендуется использовать оригинальное зарядное устройство для зарядки аккумулятора. Существует риск пожара и взрыва во время процесса зарядки. Непрофессионалов не должны работать.

1.3.2.2 Главная страница Настройка выходного напряжения и выходного тока

Пресс"I-SET"Чтобы установить значение выходного тока, вы можете использовать потенциометр датчика для прямой регулировки выходного значения, нажмите кнопку направления для перемещения курсора. Конечно, вы можете использовать клавиатуру для установки значения и нажмите «Введите"Для подтверждения. Если вы установите неправильное значение, вы можете нажать потенциометр кодировщика, чтобы отменить.

Пресс"V-SET"Чтобы установить значение выходного напряжения, метод работы аналогичен настройке выходного тока.

Пресс"Переключения"+"I-SET"Кнопка или"Переключения"+"V-SET"Кнопка для установки защиты от перегрузки по току/защиты от перенапряжения. Метод работы аналогичен настройке выходного тока.

M0-это группа данных по умолчанию, когда RD6006 включен, вручную измените настройки и автоматически запомните M0 после подтверждения.

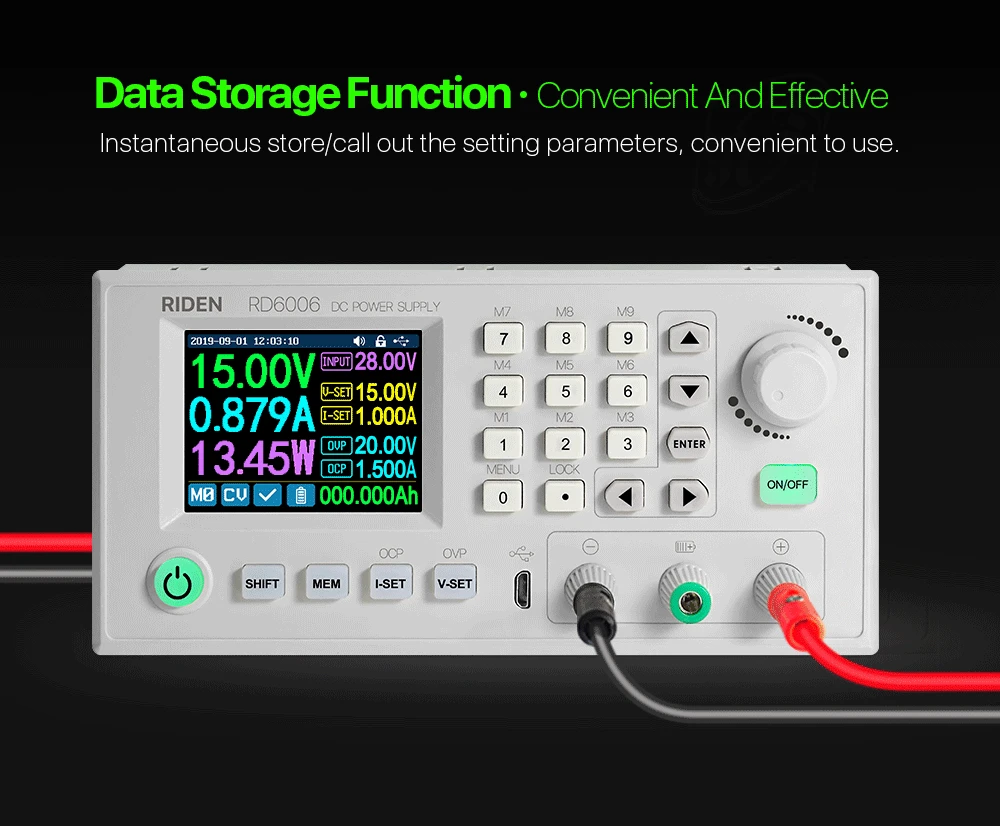

1.3.2.3 группы данных быстрого хранения и вызова

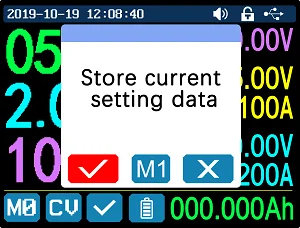

Пресс"MEM"+ Кнопка клавиатуры 1-9, вы можете хранить значение выходного напряжения, значение выходного тока, значение защиты от перенапряжения, значение защиты от перегрузки по току в соответствующую группу данных (как показано выше), затем нажмите"Введите"Для подтверждения или нажмите на потенциометр кодировщика, чтобы отменить.

Пресс"Переключения"+ Кнопка клавиатуры 1-9 для быстрого вызова сохраненных данных (как показано выше). Пресс"Введите"Для подтверждения или нажмите на потенциометр кодировщика, чтобы отменить.

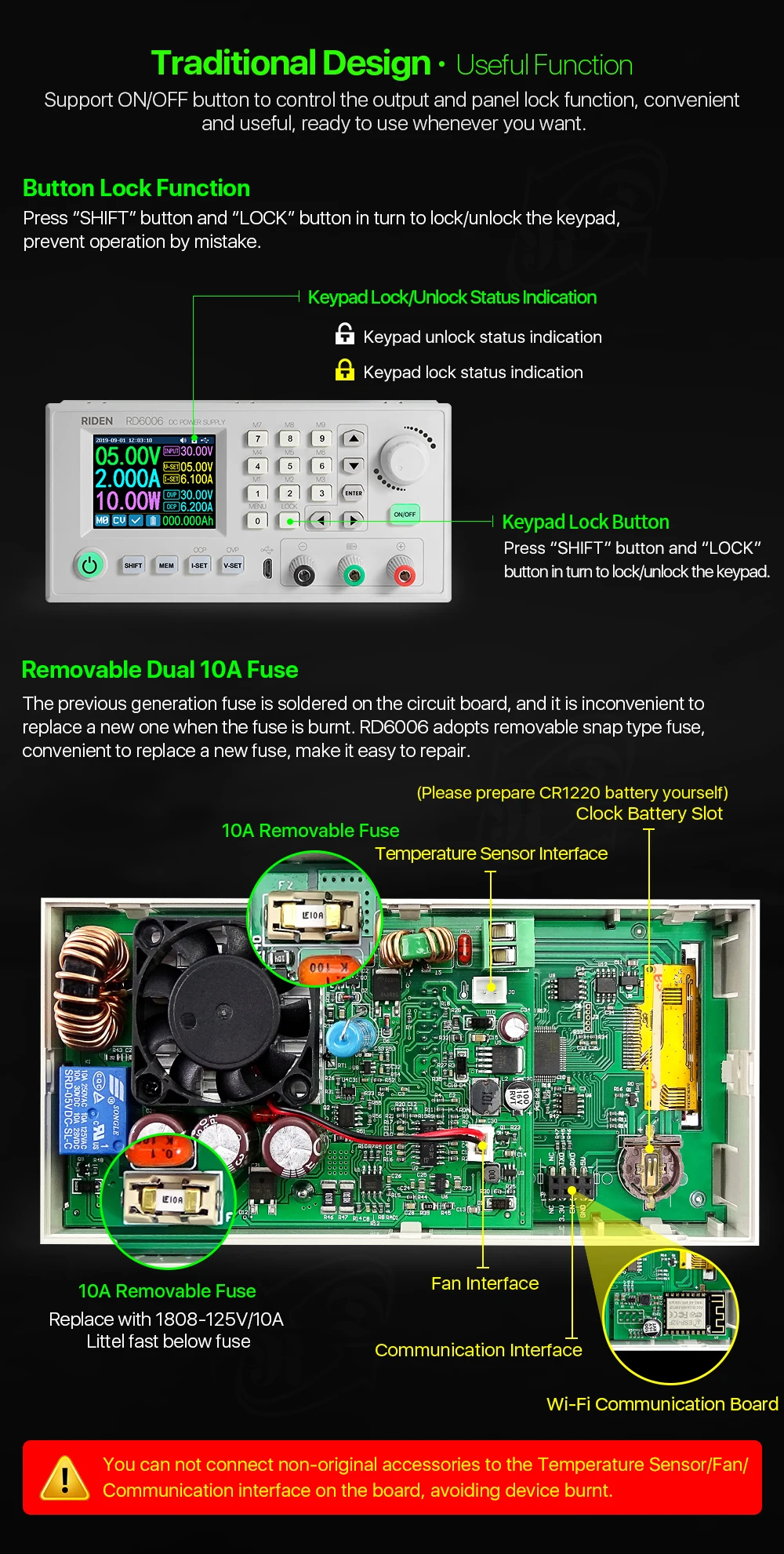

1.3.2.4 блокировки клавиатуры и разблокировки

Пресс"Переключения"+"Замок"Для блокировки или разблокировки клавиатуры. И клавиатура будет автоматически заблокирована при запуске связи, будетОтображается сверху (не может разблокировать вручную), и клавиатура будет автоматически разблокирована, когда соединение отключено вручную, будетНа дисплее клавиатура будет автоматически разблокирована, когда соединение отключено нормально, и кнопка выключения питания может использоваться, когда клавиатура заблокирована.

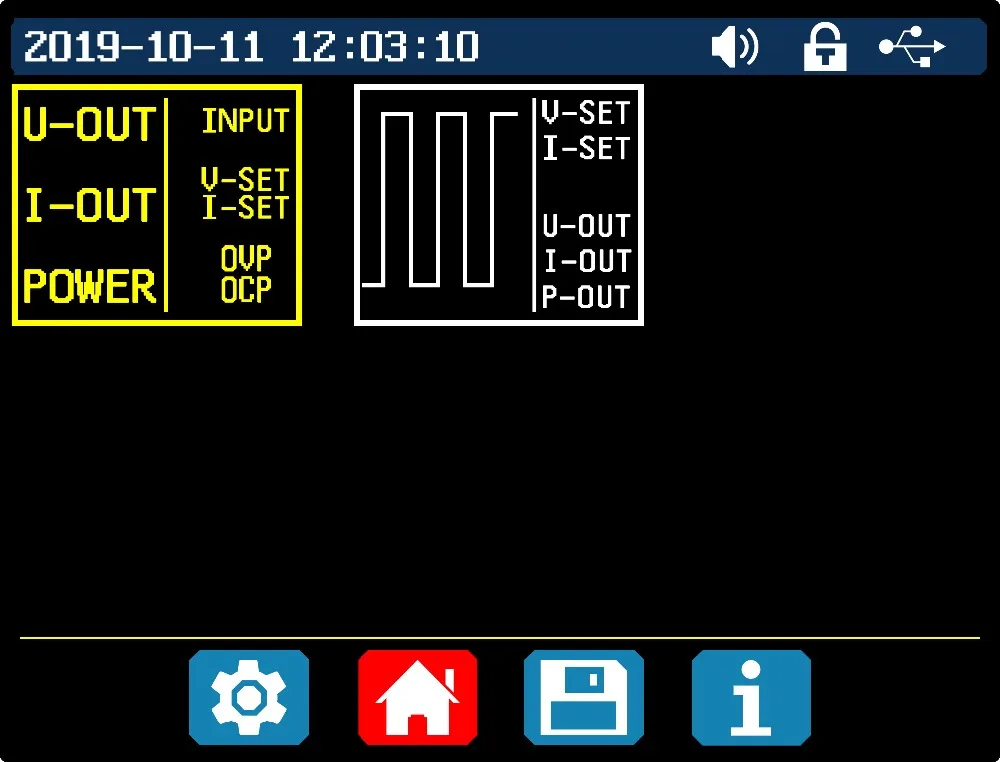

1.3.2.5 Системы установка

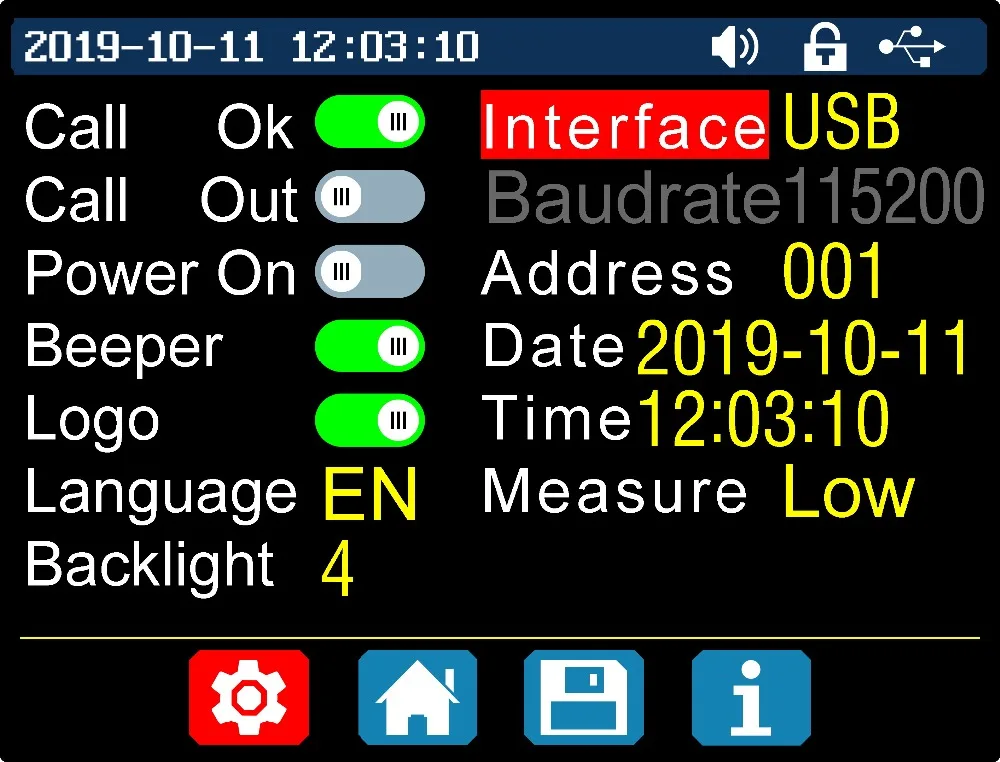

Пресс"Переключения"+"Меню"Чтобы войти в меню настройки системы, как показано справа, нажмите"Введите"Чтобы войти в меню, нажмите кнопку направления, чтобы выбрать вариант, опция красного цвета-это опция, поверните потенциометр кодировщика, чтобы изменить настройки.

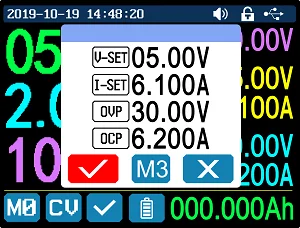

Включите"Вызова ОК", Появится окно подтверждения, когда вы быстро вызовете группу данных. Если Вы выключите его, значения настройки будут изменены непосредственно при вызове группы данных.

Включите"Звоните", На выходе будет включается автоматически, когда вы обращаетесь в группы данных. Если Вы выключите его, выход сохранит предыдущий статус.

Включите"Мощность на",Он автоматически включит выход при запуске. Если Вы выключите его, выход будет держать статус выключен при запуске.

Включите"Бипер",Вы услышите мелодию кнопки при нажатии кнопки, и там будетНа сверху по всей площади картины. Если вы отключите его, не будет Кнопка настройки в тех случаях, когда нажать на кнопку, и будетНа сверху по всей площади картины.

Включите"Логотип"Сначала отобразит логотип, а затем войдет на главную страницу при загрузке RD6006. Если Вы выключите его, вы войдете на главную страницу напрямую.

На данный момент язык системы поддерживает упрощенный китайский и английский языки; Яркость экрана может быть установлена от уровня 0 до уровня 5; Интерфейс связи может быть установлен на USB, Wi-Fi или TTL,USBИнтерфейс-это интерфейс Micro-USB на передней панели, вы можете увидетьСверху, когда начинается общение.Wi-FiИнтерфейс-это модуль Wi-Fi, подключенный к интерфейсу связи, вы можете увидетьВверху при запуске связи (Подключите мобильный телефон по Wi-Fi, но сначала нужно выбрать интерфейс Wi-Fi, модуль Wi-Fi не может быть установлен или удален при включении RD6006),TTLНет в наличии на данный момент; В тех случаях, когда интерфейс меняется, вам нужно перезагрузки RD6006 для того, чтобы применить изменения. Скорость передачи данных может быть установлена 9600/19200/38400/57600/115200 в режиме USB; Скорость передачи данных при Wi-Fi фиксируется на 115200. Адрес устройства может быть установлен от 001-255. Вы можете установить дату и время, поворачивая потенциометр кодировщика, настройка будет сохранена сразу же после изменения. Пожалуйста, не устанавливайте неправильное время, это может привести к тому, что дата не будет автоматически накапливаться. Нажмите на потенциометр датчика для возврата, и установленное значение будет сохранено автоматически.МераЭто частота обновления считывания напряжения и тока на главной странице, вы можете установить его на низкую, среднюю и высокую. Нажмите на потенциометр кодировщика для возврата, и он будет автоматически сохранен.

После входа в меню настройки системы нажмите"Введите"Чтобы войти в меню настройки, нажмите кнопку направления, чтобы выбрать опцию, которую вы хотите проверить, а затем поверните потенциометр кодировщика, чтобы установить значение или статус. На данный момент язык системы поддерживает упрощенный китайский и английский языки; Яркость экрана может быть установлена от уровня 0 до уровня 5; Интерфейс связи может быть установлен на USB, Wi-Fi или TTL,USBИнтерфейс-это интерфейс Micro-USB на передней панели,Wi-FiИнтерфейс-это модуль Wi-Fi, подключенный к интерфейсу связи (Подключите мобильный телефон через Wi-Fi, но сначала вам нужно выбрать интерфейс Wi-Fi),TTLНет в наличии на данный момент; В тех случаях, когда интерфейс меняется, вам нужно перезагрузить источника питания, чтобы применить изменения. Скорость передачи данных может быть установлена 9600/19200/38400/57600/115200 в режиме USB; Адрес устройства может быть установлен от 001-255. Пожалуйста, не устанавливайте неправильное время, это может привести к тому, что дата не будет автоматически накапливаться. Нажмите на потенциометр датчика для возврата, и установленное значение будет сохранено автоматически.

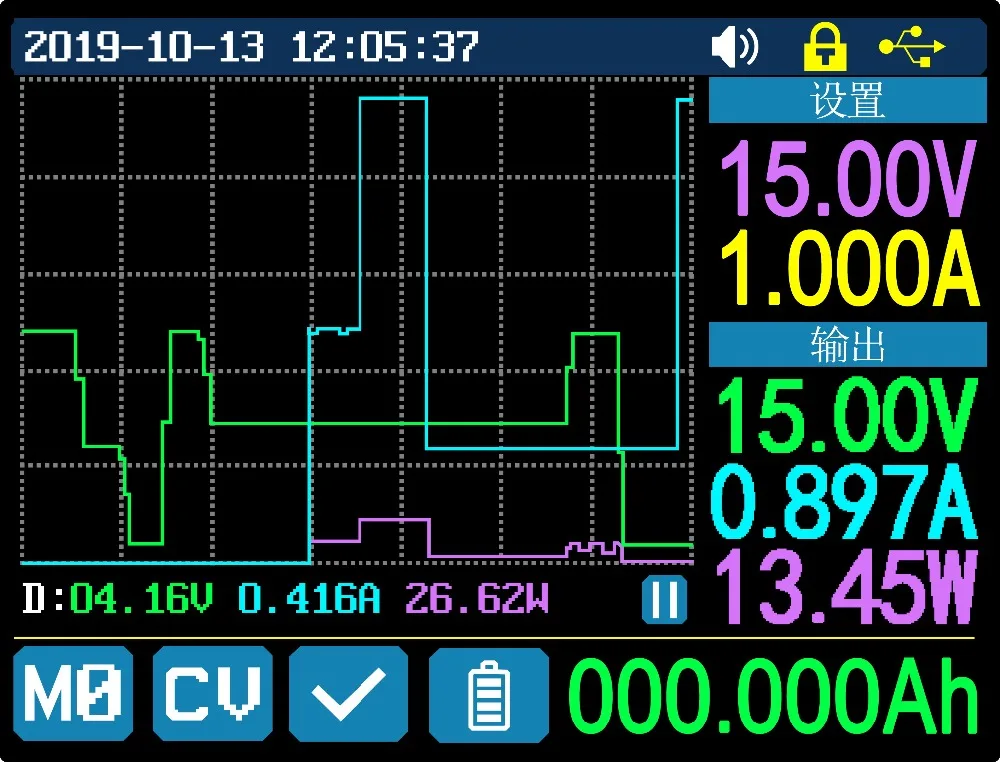

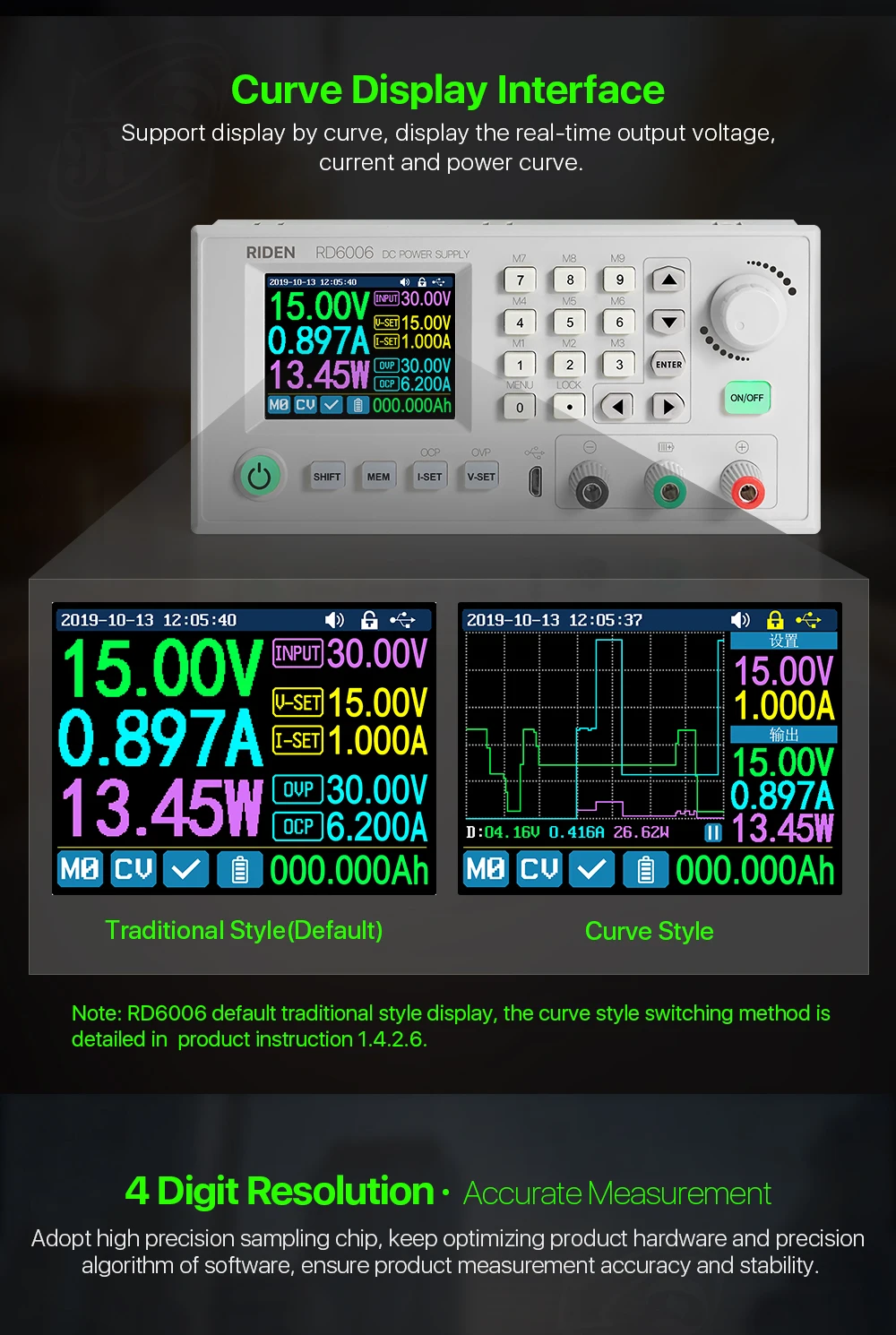

1.3.2.6 Настройка стиля основной страницы

Вы можете нажать SHIFT + MENU, чтобы войти в меню настройки системы, а затем нажмите правую кнопку, чтобы войти в меню настройки стиля главной страницы, как показано выше. Нажмите ENTER, а затем используйте кнопку направления для установки классического стиля или стиля кривой. Узор в красном цвете-это стиль, который можно выбрать. Классический стиль-это стиль системы по умолчанию, а большой шрифт показывает напряжение, ток и мощность. Стиль кривой, как показано выше, цвет трех кривых соответствует выходному напряжению, току и мощности. D-шкала ординат, Пресс"Войдите в «Главное меню»Для запуска или паузы кривой и потенциометра датчика поворота для масштабирования координат кривой.

1.3.2.7 Настройка данных для хранения

    Вы можете нажать SHIFT + MENU, чтобы войти в меню настройки системы, а затем дважды нажмите правую кнопку, чтобы войти в меню настройки хранения данных, как показано ниже, нажмите enter, чтобы войти в меню настройки, значок Красного цвета-это выбранная группа данных, нажмите кнопку направления, чтобы выбрать номер группы данных. Пресс"I-SET"Чтобы установить значение выходного тока для хранения, затем поверните потенциометр датчика, Отрегулируйте выходное значение, нажмите кнопку направления, чтобы перемещать курсор. Вы также можете установить значение с помощью клавиатуры, нажмите ENTER для подтверждения. Если вы установите неправильное значение, вы можете нажать потенциометр кодировщика, чтобы отменить. Пресс"V-SET"Кнопка для установки значения выходного напряжения для хранения, метод работы аналогичен настройке выходного тока для хранения.

Пресс"Переключения"+"I-SET"Кнопка или"Переключения"+"V-SET"Кнопка для установки значения защиты от перегрузки по току/хранения от перенапряжения. Метод работы похож на хранение выходной ток установка значения. Нажмите на потенциометр кодировщика для возврата, и данные будут автоматически сохранены.

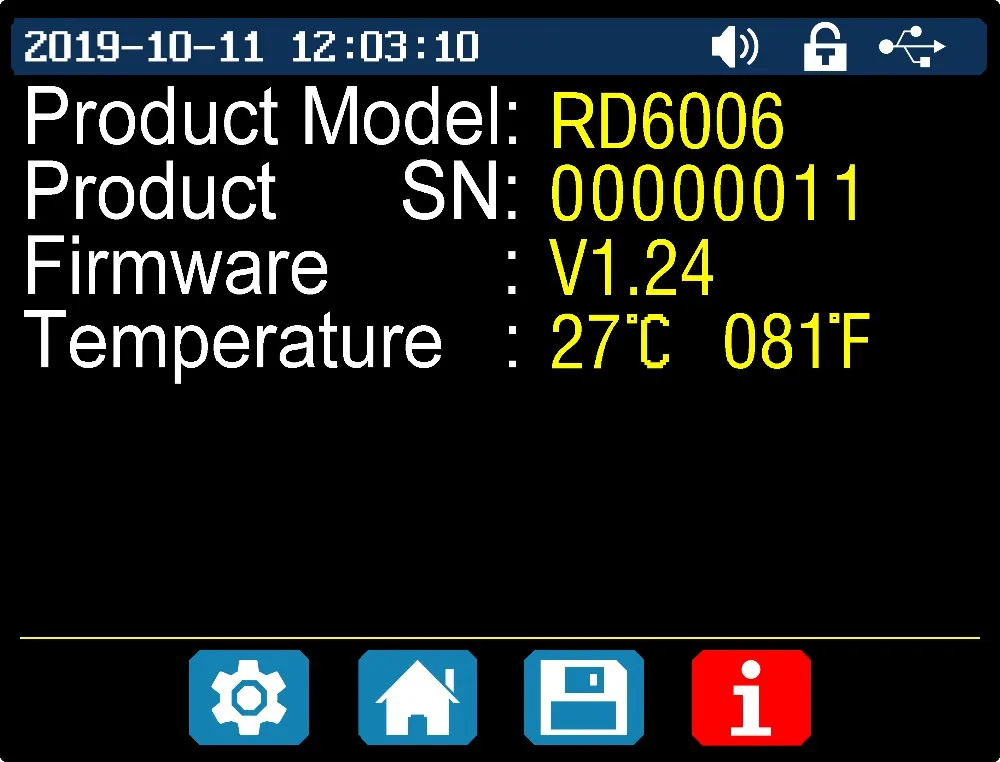

1.3.2.8 Системы информация

Вы можете нажать SHIFT + MENU, чтобы войти в меню настройки системы, а затем три раза нажать правую кнопку, чтобы войти в меню информации о системе, как показано выше. Здесь вы можете просмотреть номер SN, версию прошивки и температуру системы.

Приложение для Android инструкция

2,1 мобильный телефон установки приложения

Примечание:Эта функция мобильного приложения поддерживает только систему Android 5,0 или выше. Во время процесса установки приложения, он будет применяться для обслуживания местоположения. Пожалуйста, договоритесь и включите сервис местоположения. После загрузки zip-файла мобильного приложения установите приложение в файловый менеджер.

Не устанавливайте и не удаляйте модуль Wi-Fi при включении питания, иначе он будет поврежден.

2.1.1 загрузка приложения:

    Вы можете загрузить zip-файл приложения RD6006 в этом URL://drive.google.com/open?id=17V-JWHvqMF-NuWSznEiJ4RKrnn_Pkt5v

2,2 УстановкаВведение

После установки вы можете увидеть значок, как показано ниже:

2.2.1 приложение пуска

Нажмите на значок приложения, после запуска приложения, он автоматически обнаружит, есть ли обновленная версия, и она напомнит вам, открыв окно.

2.2.2 отображение интерфейса приложения

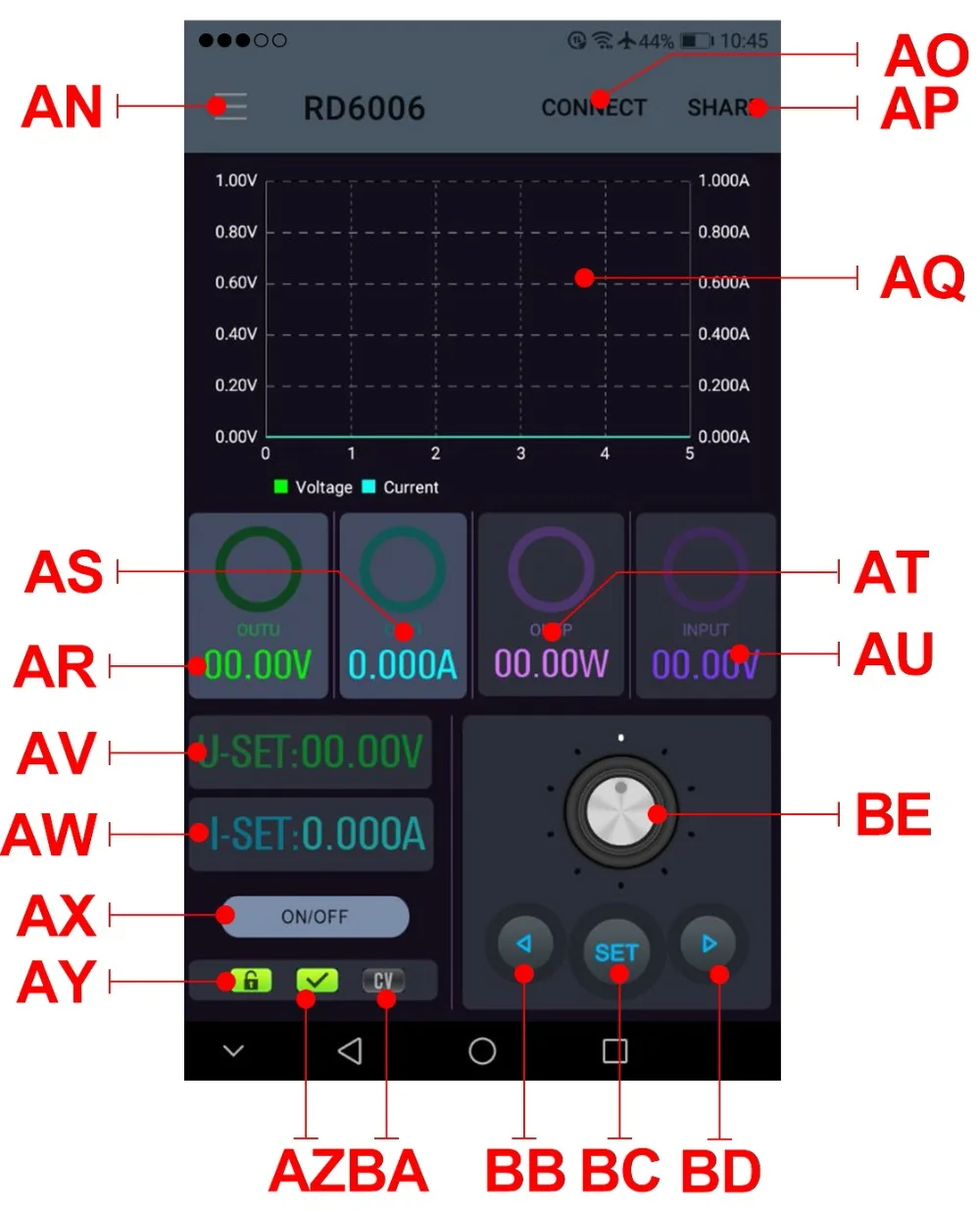

   При обновлении до последней версии, основной интерфейс приложения, как показано ниже на рисунке 1:

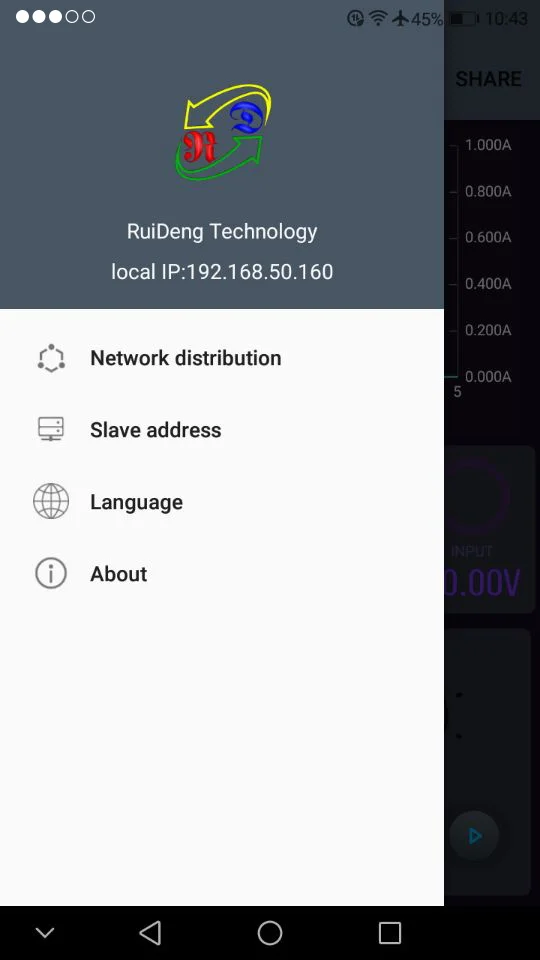

Рисунок 1:	Рисунок 2:

Ответ: вызов/выключение боковой панели

АО: кнопка подключения

AP: экспорт данных в папку на мобильный телефон (мобильный телефон с памятью или корневой каталог sd-карты, повторное написание, может непосредственно генерировать графики в Excel) и может передавать файлы в другое приложение.

AQ: кривая напряжения и тока

AR: фактическое выходное напряжение

Как: фактический выходной ток

AT: выходная мощность

AU: входное напряжение

AV: предустановленное значение напряжения

AW: предустановленное значение тока

AX: Переключатель ВКЛ/ВЫКЛ

AY: индикация блокировки клавиатуры

AZ: индикация состояния защиты

BA: постоянное напряжение/статус постоянного тока

Каретка: наведите курсор на левой

BC: настройки

НД: наведите курсор вправо

Быть: Установочное колесо

2.2.3 подключение приложенияИУправление

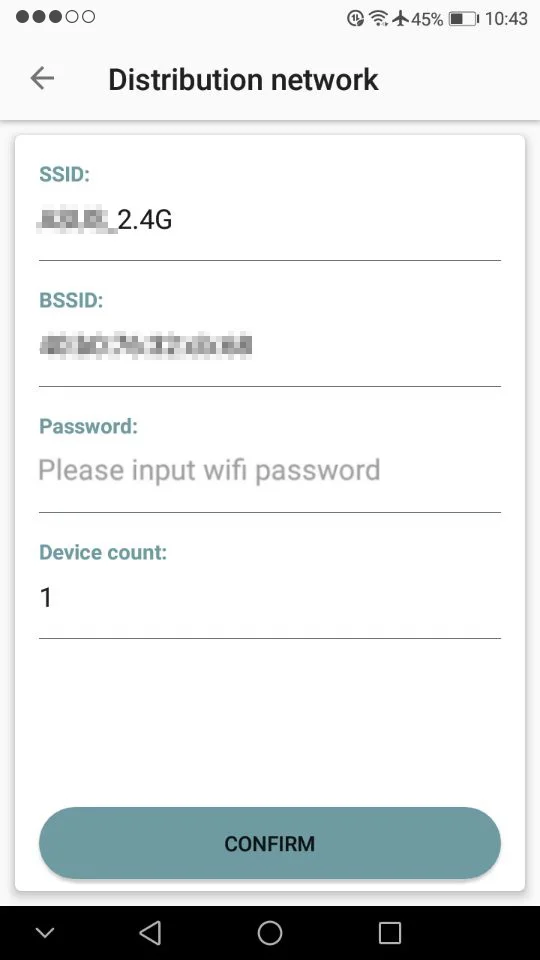

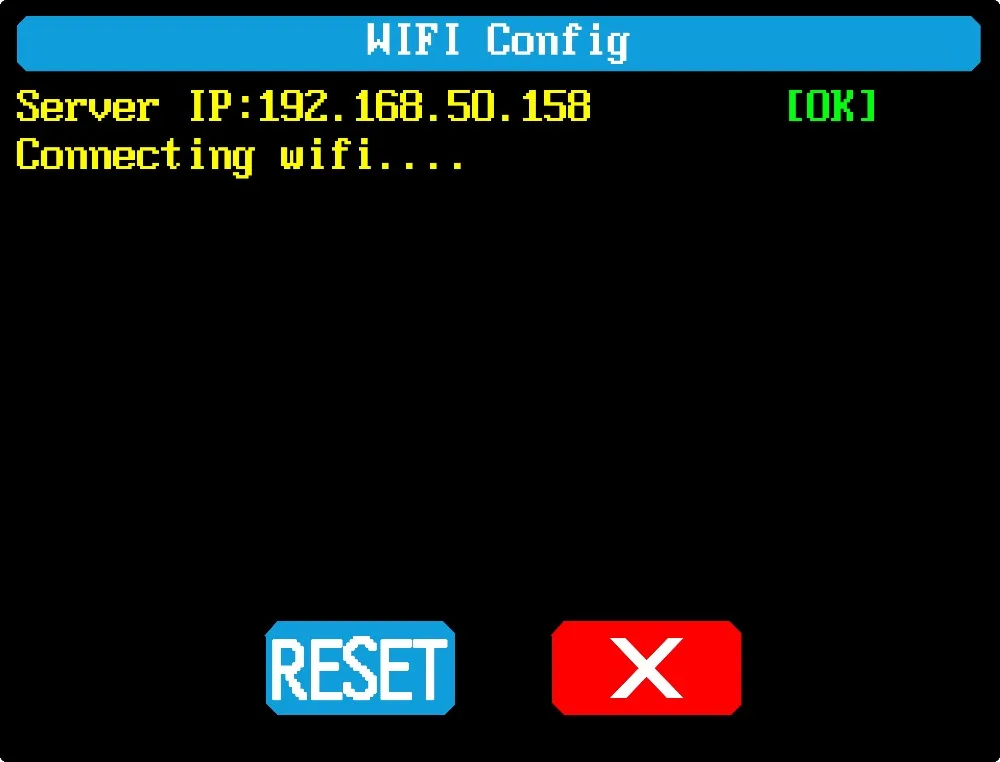

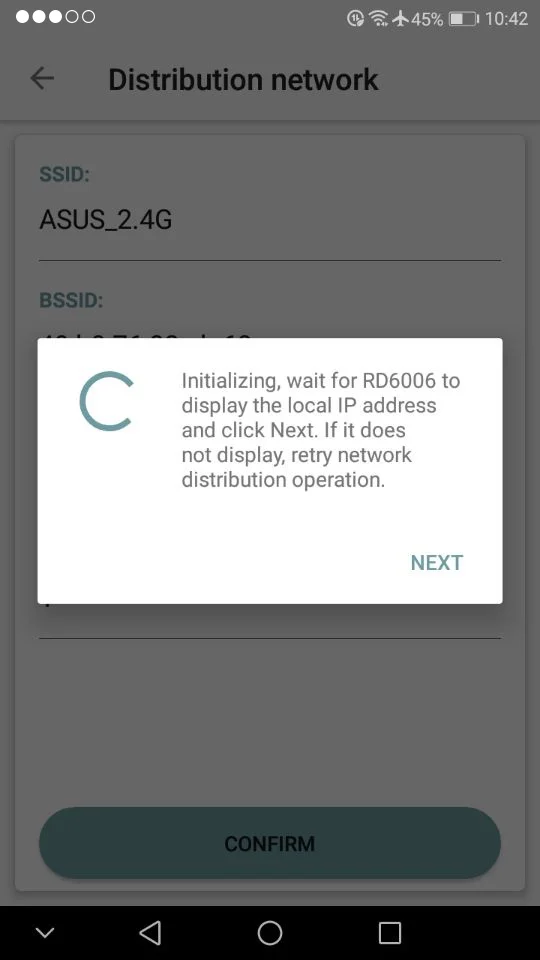

2.2.3.1 сетевая распределительная

Изображение 3	Изображение 4
Изображение 5	Изображение 6
Изображение 7	Изображение 8

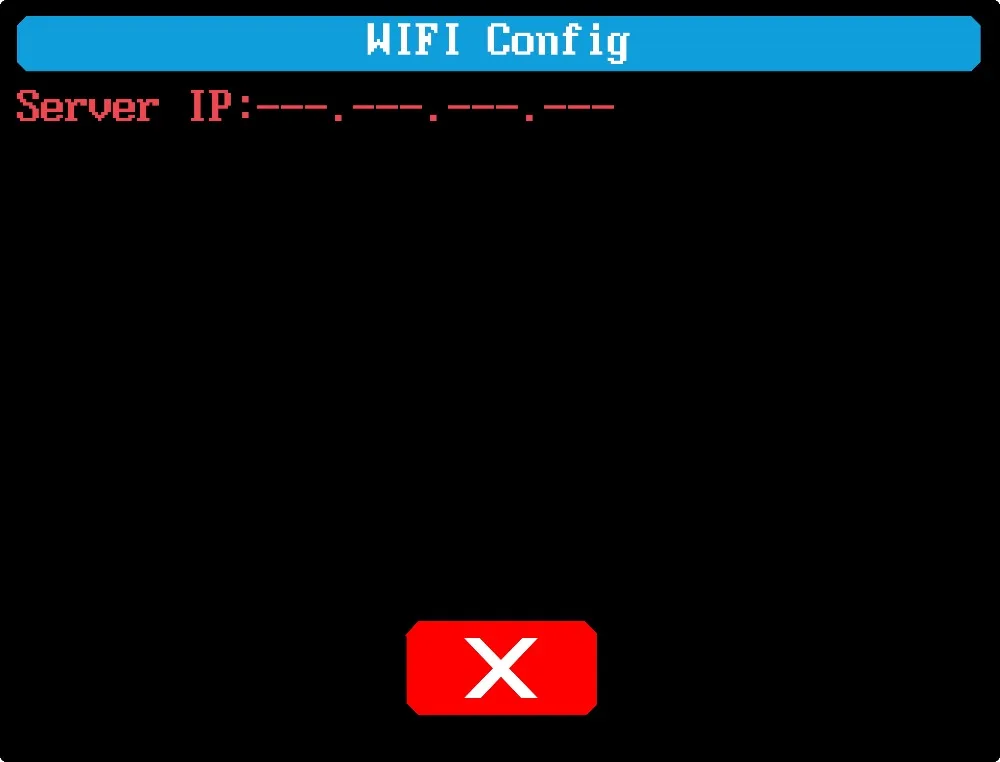

Подключите Wi-Fi впервые, RD6006 и мобильный телефон расположены близко к маршрутизатору 2,4G (мобильный телефон также должен быть под той же сетью 2,4G, И маршрутизатор должен отключить функцию изоляции AP).

Установите интерфейс связи на Wi-Fi, перезапуск, RD6006 будет ждать, пока телефон подключится, как показано на рисунке 5. Нажатие"Это"Чтобы вызвать боковую панель, кликните на"Сетевая распределительная"Как показано на рисунке 3. На экране будет отображаться «Инициализация...», как показано на рисунке 4.

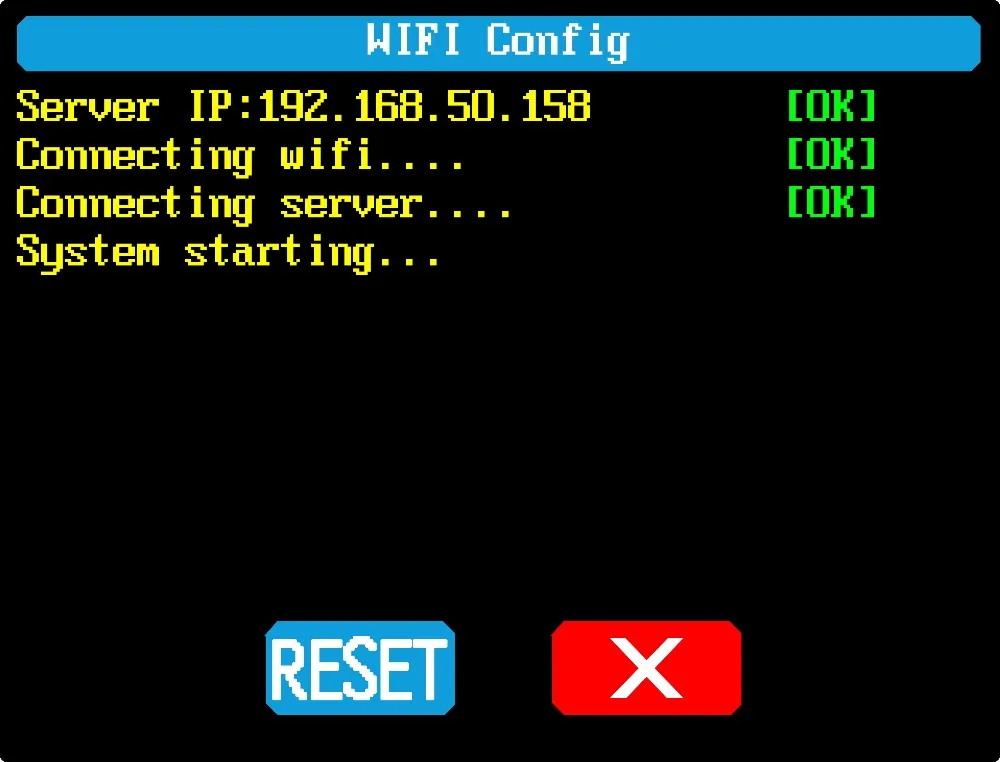

После долгого ожидания, RD6006 получит ip-адрес на мобильный телефон, как показано на рисунке 6. Затем нажмите «Далее», заполните пароль Wi-Fi как Показано на рисунке 7, нажмите «Подтвердить» ниже, подождите, пока RD6006 будет автоматически перезагружен, распределительная сеть успешно, вернитесь к основному интерфейсу и нажмите"AO"(Подключение). Если сеть распределения не работает, отключите Модуль и повторите работу одним и тем же способом (несколько сбоев в сети Вы можете попробовать заменить маршрутизатор или использовать точку доступа на мобильный телефон для тестирования).

2.2.3.2 правильное подключение Wi-Fi

Когда питание на RD6006, он сначала подключится к Wi-Fi, а затем обнаружит, может ли он быть подключен к приложению, как показано на рисунке 8 (приложение должно быть уже запущено). Если ip-адрес телефона изменился, вам нужно нажать кнопку «левое направление», а затем нажать кнопку «Ввод», чтобы сбросить сеть, повторите операцию 2.2.3.1.

2.2.3.3 функции приложения

    Нажмите"AV"Для установки выходного напряжения и использования колеса"Будьте"Настройки контраста,"BB", "BD"Чтобы изменить положение курсора, нажмите"BC"Для установки параметра. Нажмите"AP"Для экспорта в напряжения тока кривой, чтобы преуспеть, до 24 часов документ может быть зафиксировано.

Примечание:

1. Существует много видов телефонов Android, поэтому пользовательский интерфейс может отличаться на некоторых брендовых телефонах или разных весах одного и того же бренда.

2. Требования к разрешению приложений, разрешают необходимые разрешения при установке приложения (позволяют запускать фон, использовать Bluetooth, работать в папке, читать Список приложений и т. д.) А также Установите разрешения приложения после установки: Позвольте фону работать, никогда не отключаться при блокировке экрана, Позволяет самостоятельно запускать (используется для предотвращения того, чтобы система принудительно покидала приложение при записи данных) и т. Д.

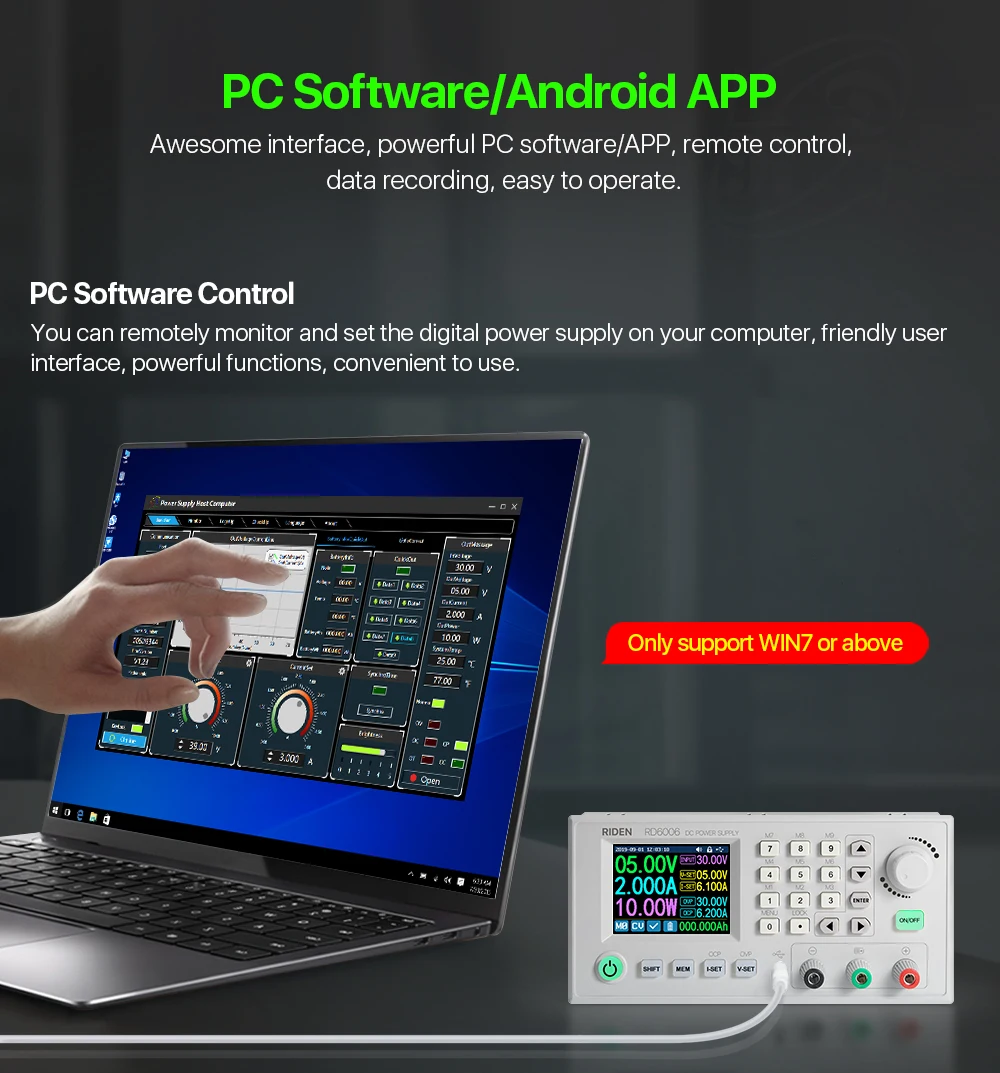

Программное обеспечения для подключения к компьютеру УстановкаИУправление инструкция

Требования: система ПК должна быть Win 7 или выше, и компьютер имеет подключение к Интернету.

Это программное обеспечение для ПК разработано компанией Hangzhou Ruideng technology CO., LTD, у нее нет вируса, если ваше антивирусное программное обеспечение запрашивает предупреждение о вирусе, пожалуйста, разрешите все его функции, в противном случае это повлияет на нормальную работу программного обеспечения.

RD6006 цифровой источник питания файл Ссылка для скачивания:

//drive.google.com/open?id=17V-JWHvqMF-NuWSznEiJ4RKrnn_Pkt5v

3,1 программное обеспечение Установка

3.1.1 распаковки файлов

Распаковка файлов и двойной щелчокCH341SER.EXEВо-первых, чтобы установить драйвер, работайте в соответствии с установкой, нажмите [Далее] до достижения успеха.

3.1.2 программное обеспечение Установка

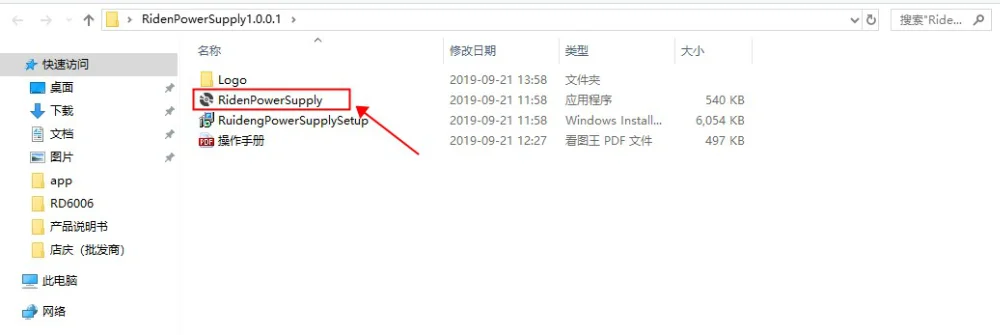

  Дважды нажмите RidenPowerSupply.EXE для установки программного обеспечения ПК, и он автоматически обнаружит, если. Сетка рама 4.7.2Устанавливается, если нет,. Сетка рама 4.7.2Установятся автоматически.

3,2 программное обеспечение Управление

3.2.1 Установка добиться успеха

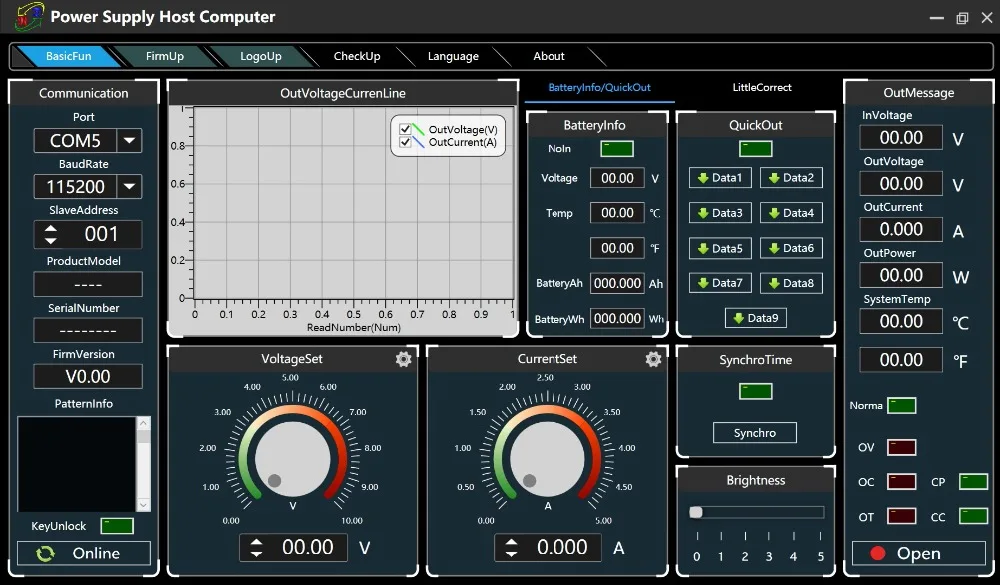

Нажмите дваждыРидэн ПитаниеНа рабочем столе введите программное обеспечение ПК.

3.2.2 инструкция по эксплуатации программного обеспечения ПК

Выберите правильный порт связи, скорость передачи данных, рабочий адрес (по умолчанию 001), нажмите"Подключения"Чтобы начать общение. Если связь прошла успешно, кнопка питания будет автоматически заблокирована, кнопки автоматически разблокируются через 3 секунды после случайного отключения, и"Подключения"Обращается к"Разъединитель"Нажмите кнопку"На"Чтобы включить светодиоднyю подсветку с выход источника питания, и он превратится в"OFF".

3,3 ФункцияSВведение

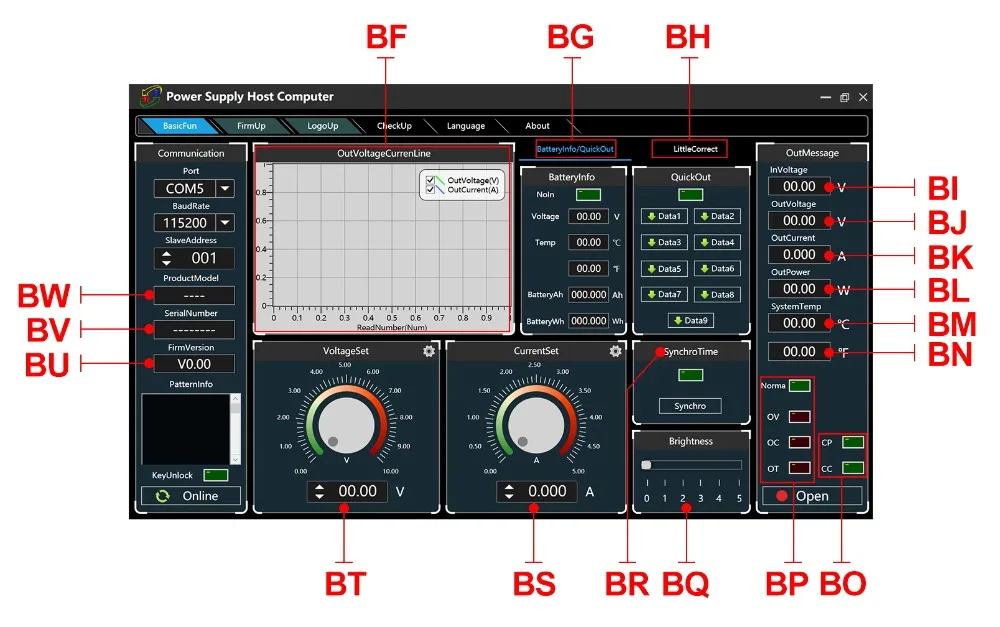

Интерфейс программного обеспечения ПК в основном имеет основные функции, обновление прошивки, обновление логотипа, обнаружение обновлений версии и настройки языка...

BF: кривая напряжения и тока

BG: информация об аккумуляторах/Группа данных Quick Call Out

Автоматический выключатель BH: калибровки

BI: входное напряжение

BJ: фактическое выходное напряжение

BK: фактический выходной ток

BL: фактическая выходная мощность

BM: температура системы (℃)

BN: температура системы (℉)

БО: постоянное напряжение/статус постоянного тока

BP: индикация состояния защиты

BQ: настройка яркости экрана

BR: синхронизация времени системы

BS: предустановленное значение выходного тока

BT: предустановленное значение выходного напряжения

BU: Версия прошивки

ВВ: серийный номер

BW: модель продукта

3.3.1 БазовыйFUnctions

Основные функции программного обеспечения ПК: предустановка напряжения/тока, Быстрый вызов группы данных, калибровка тонкой настройки, настройка яркости, экспорт напряжения и текущей кривой. Вы можете повернуть колесо или тип номера для установки напряжения и тока, на диаграмме выше кнопки отображается напряжение в реальном времени и кривая тока.

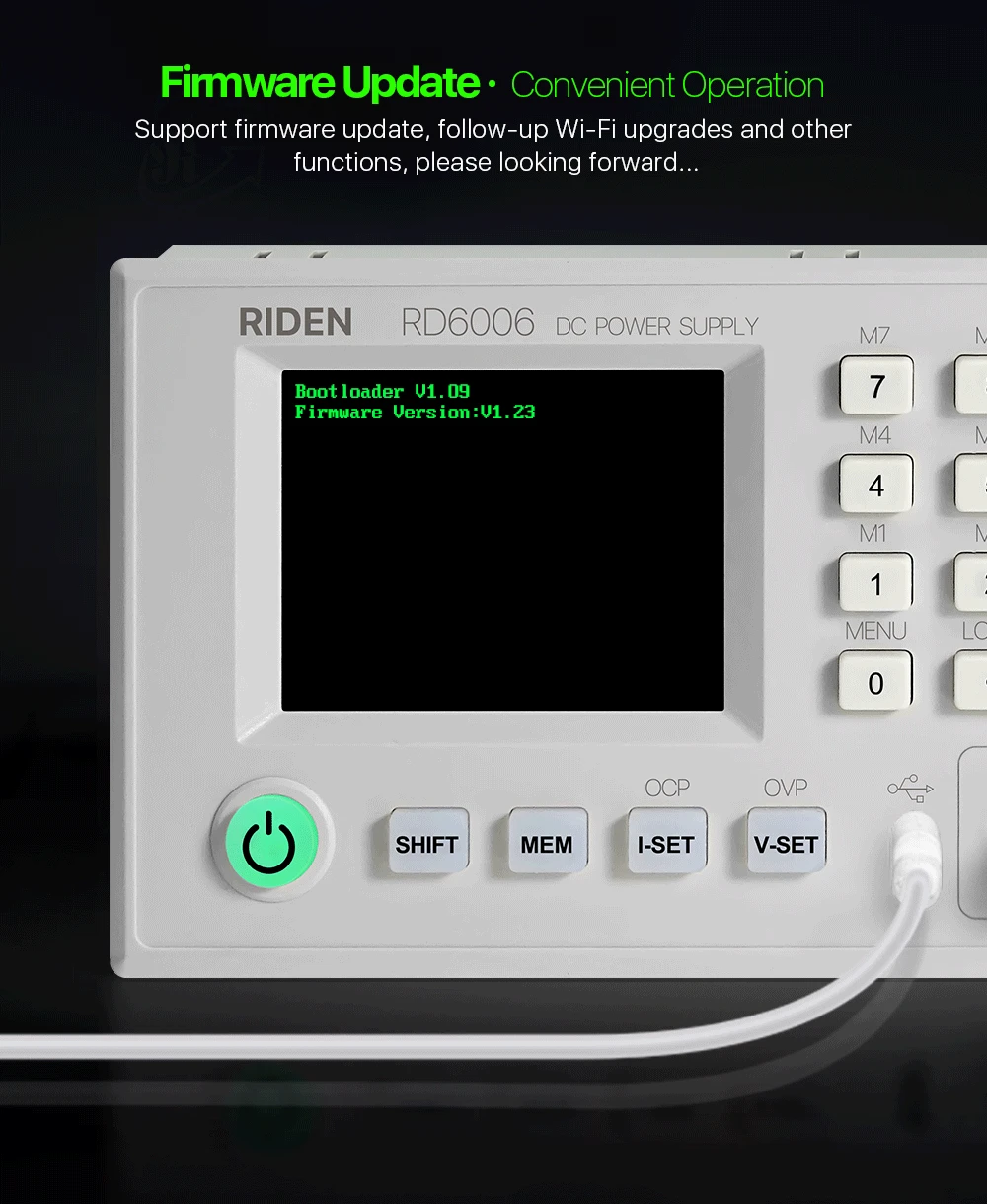

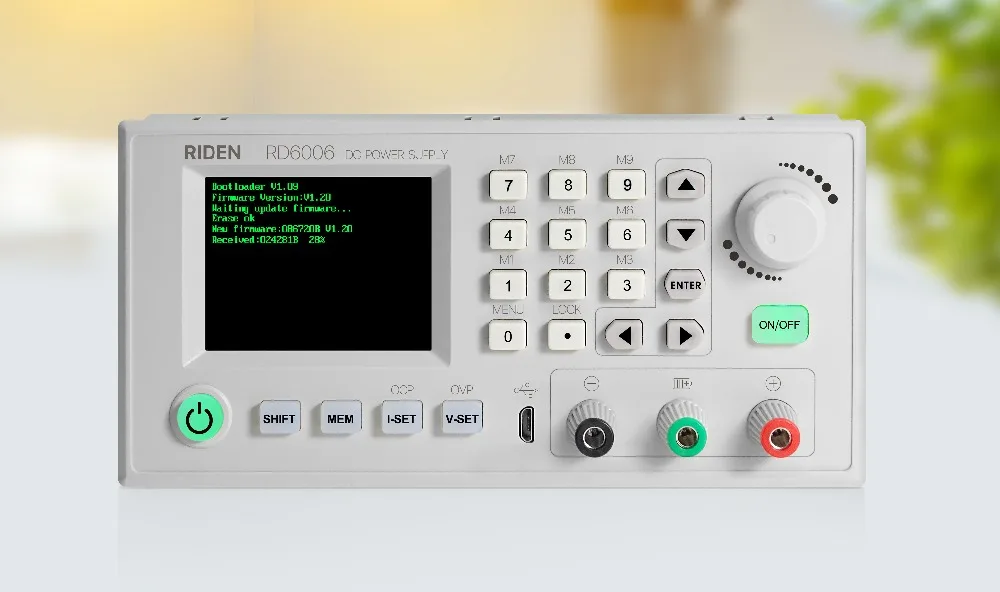

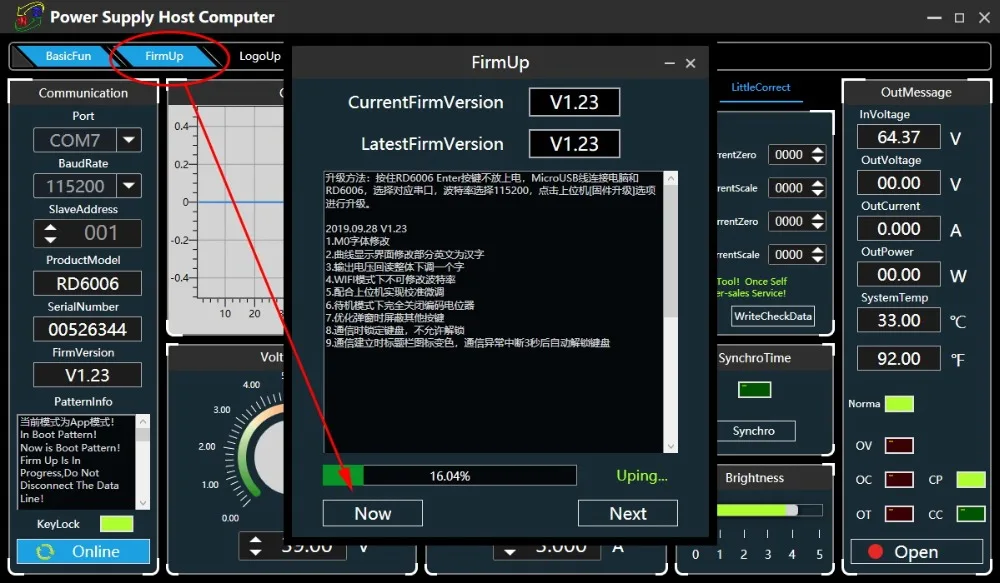

3.3.2 обновления прошивки

Нажмите и удерживайте"Введите«И включите RD6006, войдите в режим загрузки, затем подключите его к компьютеру, в текстовом поле «режим загрузки» будет «режим загрузки», затем нажмите"Firmup", Подсказка обновления прошивки появится на интерфейсе и нажмите «обновить сейчас» для обновления. (Вы можете обновить прошивку в режиме приложения, если она не может быть запущена нормально, вы должны нажать и удерживать"Введите"Кнопка и включение питания, обновите его в режиме загрузки.)

Во время обновления прошивки, интерфейс отображается следующим образом:

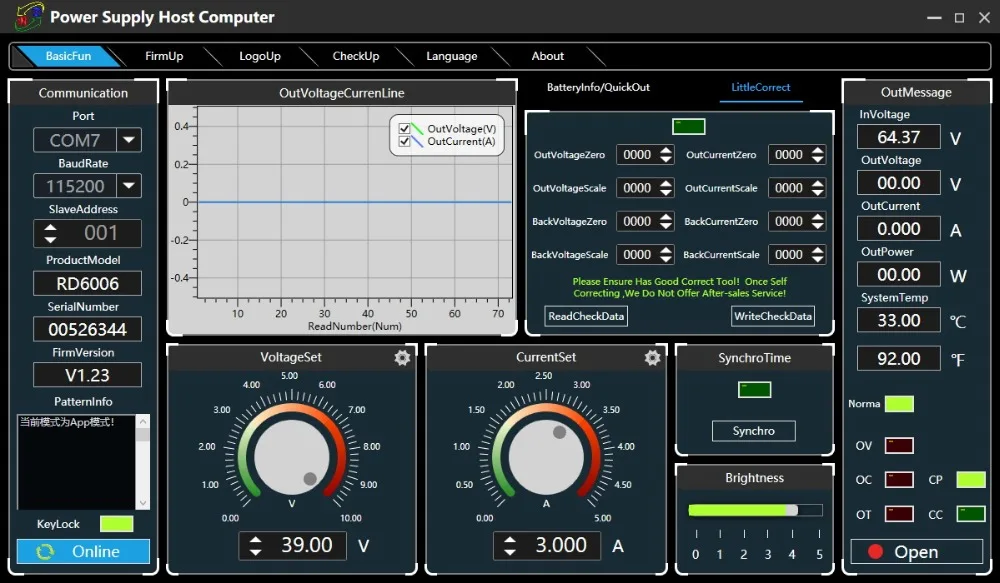

3,3.3КалибровкиFИнTUning

Функция тонкой настройки калибровки должна управляться профессиональным электронным человеком, который имеет более пяти с половиной мультиметров. Это изменит настройки системы, неправильная работа может превысить предел оборудования и привести к повреждению, и в результате ущерб не покрывается гарантией! Предельная погрешность продукта, как правило, намного меньше, чем номинальная ошибка, когда ошибка близка к или даже выше номинальной ошибки, вам нужно проверить, является ли измерительный прибор точным.

Нажмите"Калибровка тонкой настройки"И введите пароль «168168», вы можете войти на страницу калибровки тонкой настройки (если вы введете пароль, по умолчанию вы приняли вышеуказанное соглашение с красной буквой). Он может считывать данные калибровки после подключения, Нажмите стрелку для тонкой настройки данных. В соответствии с линейной функцией y = kx + b, постоянная b эквивалентна нулевому значению, наклон k эквивалентен пропорциональному значению, настройте эти два значения так, чтобы данные были близки к реальному значению.

Установите выходное напряжение на 1 в, Отрегулируйте выходное напряжение нулевой точки, чтобы дисплей мультиметра был близок к 1 В, затем установите выходное напряжение на 30 В, настройте выходное напряжение пропорциональное значение, чтобы дисплей мультиметра был близок к 30 в. Таким же образом вы можете установить выходной ток 0.1A и 3A для калибровки нулевой точки и пропорционального значения выходного тока.

Установите выходное напряжение на 1 в и откалибруйте фактическое выходное напряжение нулевой точки, чтобы фактическое выходное напряжение отображено на RD6006 близко к значению на мультиметре. Вы можете установить 30 В и откалибровать пропорциональное значение фактического выходного напряжения. Таким же образом вы можете установить 0.1A и 3A для калибровки нулевой точки и пропорционального значения фактического выходного тока. (этот раздел не предоставляет техническую поддержку. Если вы не понимаете, пожалуйста, проверьте соответствующую информацию).

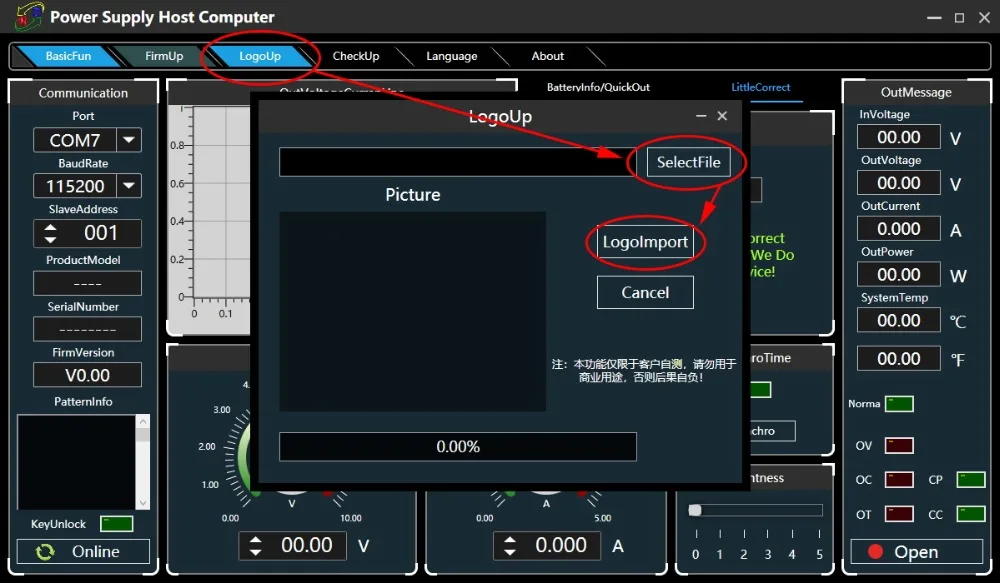

3,3.4Логотип на шнуровкеДата

Нажмите"Logoup", Появится запрос на обновление логотипа на странице, пожалуйста, выберите изображение с размером 320x240 и разрешением 96 точек/дюйм (в настоящее время, В данный момент можно использовать только обновления изображений фиксированного размера, И мы добавим новые функции, которые вы можете использовать любой размер изображения и изображение будет укорочено и импортируется позже. Некоторые образцы логотипа могут быть протестированы в Установочной посылка)

Нажмите «LogoImport» и RD6006 перезагрузится автоматически.

3,3.5 Обновление версии обнаружения

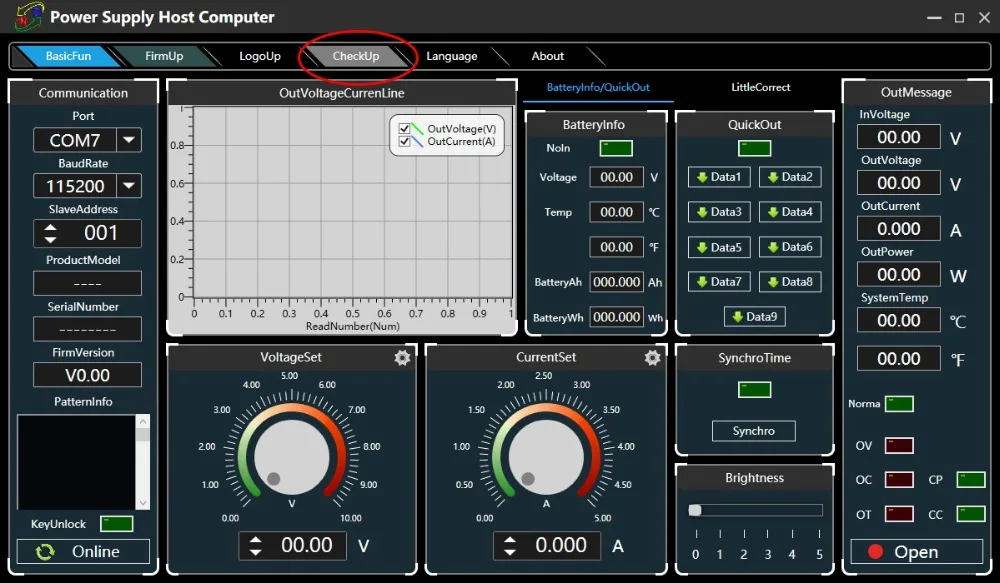

Нажмите"Технический осмотр",Программное обеспечение автоматически обнаружит, если есть новая версия, если это так, на интерфейсе появится запрос обновления.

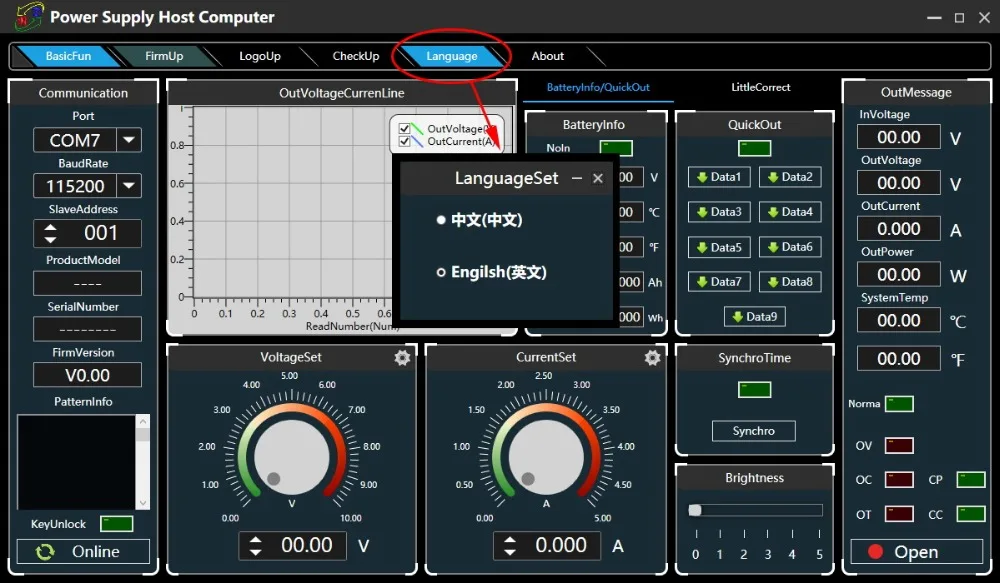

3,3.6Язык установка

Нажмите"Язык", На интерфейсе появится запрос Настройки языка, вы можете выбрать упрощенный китайский или английский.

3,3.7 О

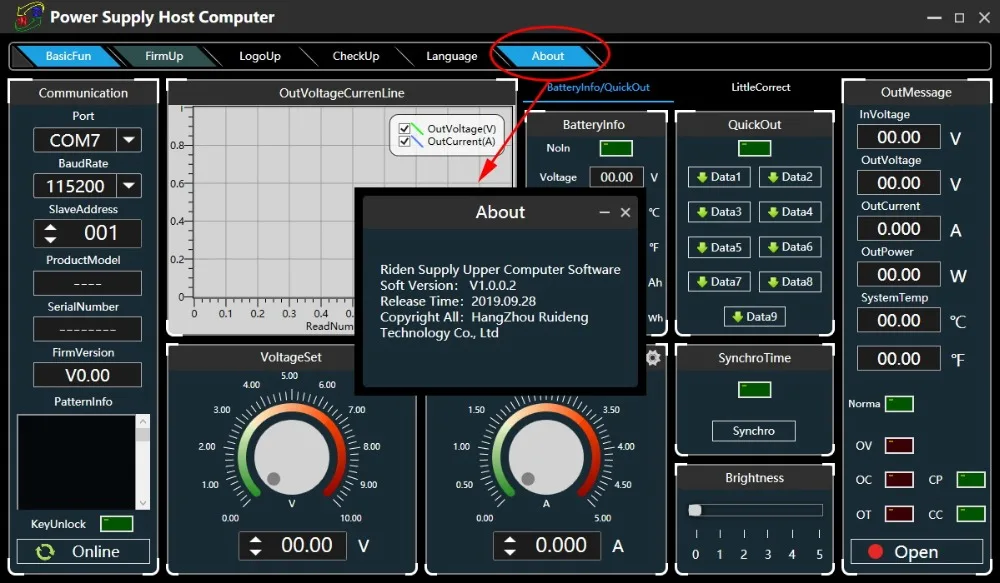

Нажмите"О", Вы можете проверить номер версии, время публикации и информацию об авторских прав.

1. Рекомендуется использовать кабели вилочного терминала или головные кабели фонаря в качестве выходных кабелей, и вы не можете использовать Штабелируемый разъем (это может привести к плохой контакт). Никогда не вставляйте датчики для мультиметра на клеммы (это повредит клеммы). Как показано на рисунке 1

2. На процесс литья под давлением, есть небольшие следы на кнопках отверстий корпуса. Его трудно найти в нормальном использовании. Его можно найти под светильник (корпус не является ремеслом, не слишком придирчивым). Как показано на картинке 2

3. Когда светильник кнопки включен, когда окружающая среда темная, будет обнаружено, что прилегающие кнопки имеют слабый светильник, нормальное использование не имеет эффекта. Как показано на рисунке 3
