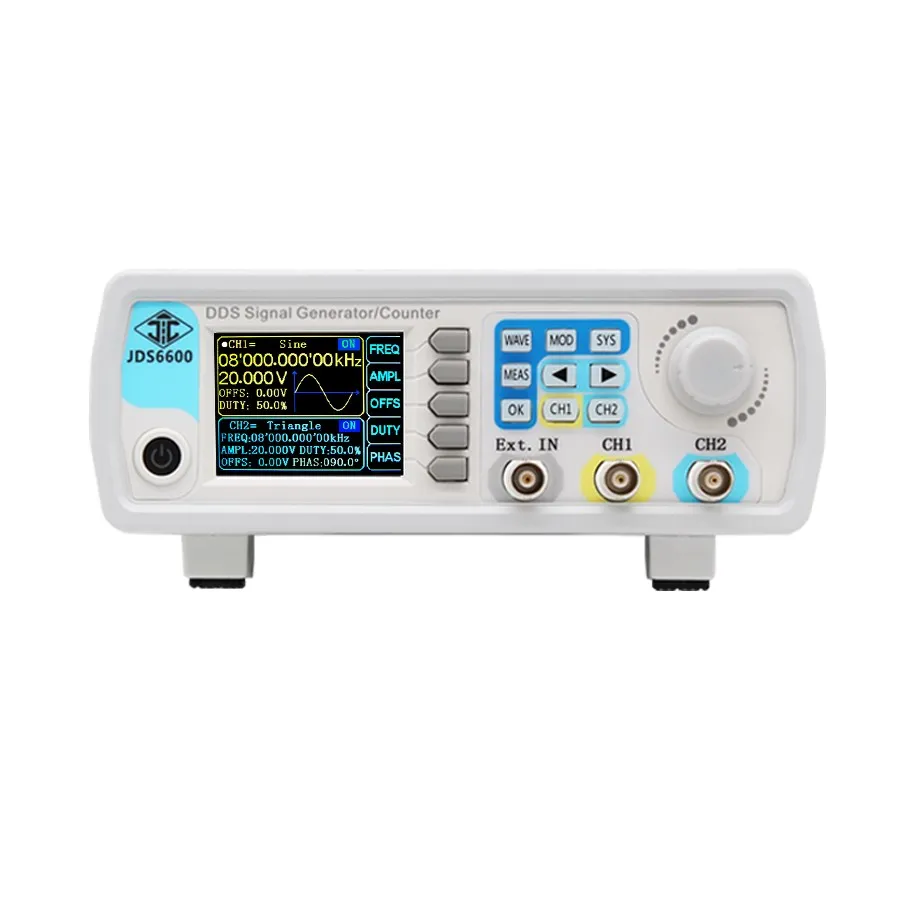

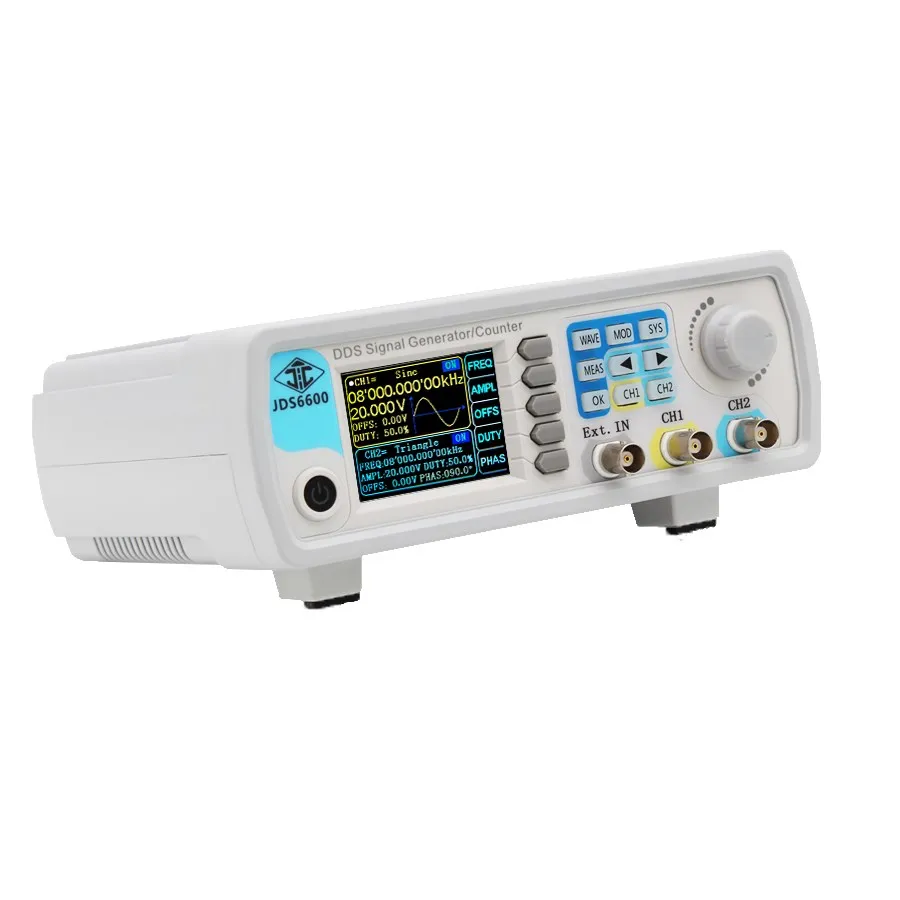

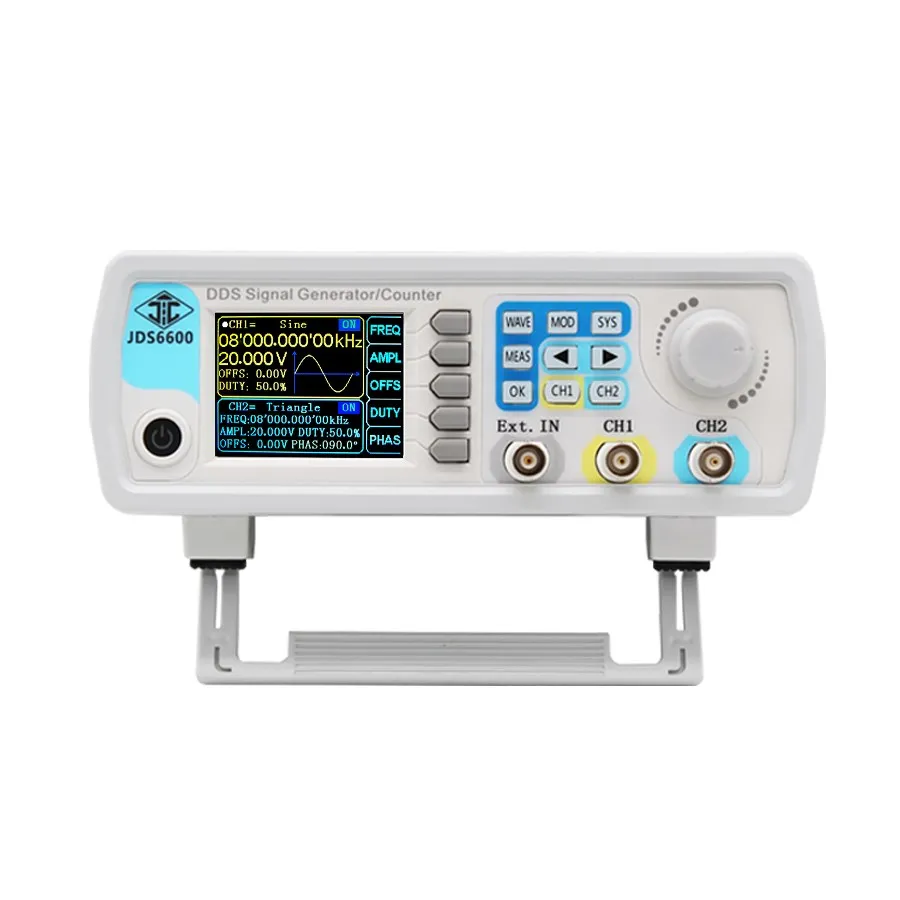

JDS6600 15 ~ 60 МГц генератор сигналов Настольный цифровой контроль двухканальный DDS

JDS6600 15 ~ 60 МГц генератор сигналов Настольный цифровой контроль двухканальный DDS

Описание:

У нас есть соответствующие видео и файлы, если нужно, пожалуйста, свяжитесь с нами, спасибо

Двухканальный функциональный генератор сигналов из этой серии-это многофункциональный генератор сигналов с высокой точностью и высокой производительностью. Он принимает большой масштаб интегральных схем FPGA, высокоскоростной микропроцессор MCU и с высокоточным осциллятором в качестве основания во внутренней цепи, что делает сигналы более стабильными. SMT процесс может значительно улучшить анти-помехи и срок службы инструмента. Он имеет полностью независимый двухканальный сигнал DDS и выход уровня ttl, может генерировать сигналы синуса/треугольника/квадрата/sawtooth/импульсной волны, белого шума и т. Д. этот инструмент является идеальным сочетанием для высокой удобства использования, отличных технических параметров и нескольких функций в генерации сигнала, сканировании формы волны, измерительных параметров и использования. Это отличный испытательный или измерительный инструмент для инженеров электроники, электронной лаборатории, обучения и исследования.

Особенности:

1, Принять 320*240 2,4 "TFT цветной ЖК-дисплей, одновременно отображать параметры CH1 и CH2, возможность воспроизводить шаблоны пользовательской формы волны.

2, Используйте мягкие силиконовые клавиши вместо традиционных накладных клавиш, высокая чувствительность и удобство в эксплуатации.

3, Используя технологию прямого цифрового синтеза DDS для получения точного, стабильного и низкого искажения выходного сигнала.

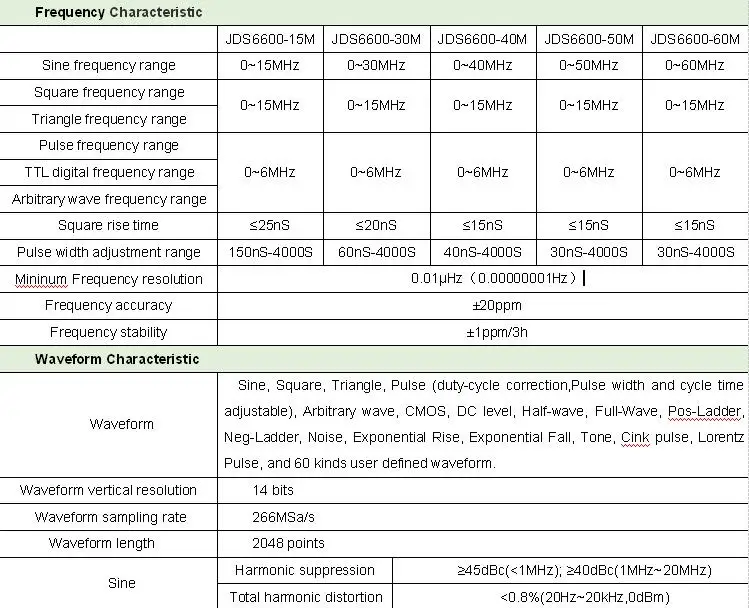

4, Максимальная выходная частота (синусоида) до60 МГц(По желанию)266Мвыб/сЧастота дискретизации и 14 битВ вертикальном направлении.

5, Полностью независимый двухканальный выход, синхронизация работы и регулируемая фазовая разница.

6, Большое улучшение для производительности квадратных волн, квадратный диапазон частот до15 МГц без искажений.

7, 60 групп произвольной функции хранения волн, глубина памяти каждой группы составляет2048 * 14bits.

8, Высокая точность частоты и разрешение: точность частоты до 10 ^ (-6) значение, общий диапазон разрешения частоты составляет0.01uHz.

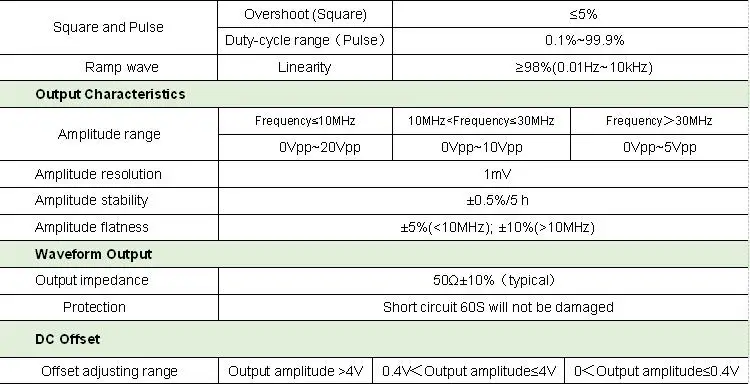

9, Высокое разрешение амплитуды: минимальное разрешение амплитуды может достигать 1МВ, амплитудный диапазон 0Vpp ~ 20Vpp.

10, Рабочий цикл каждого канала может быть отрегулирован независимо от 0,1%-99.9%, разрешение регулировки составляет 0.1%.

11, Ширина импульса и время импульсного цикла точно регулируется, отрегулируйте диапазон 30nS-4000S

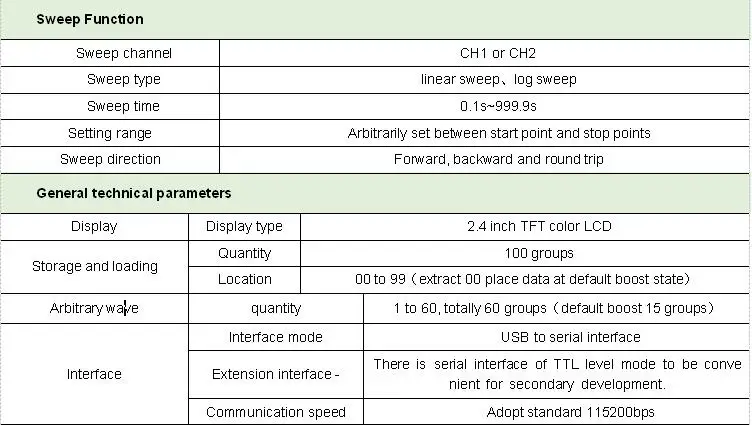

12, Функции сканирования: функции линейной развертки и логарифмической развертки; 0,1 s-999,9 s Время развертки; отклонение, обратное и круговое направление развертки.

13, С функцией импульсного вывода поезда, позволяют единичному выходу 1 ~ 1048575 произвольных импульсных поездов.

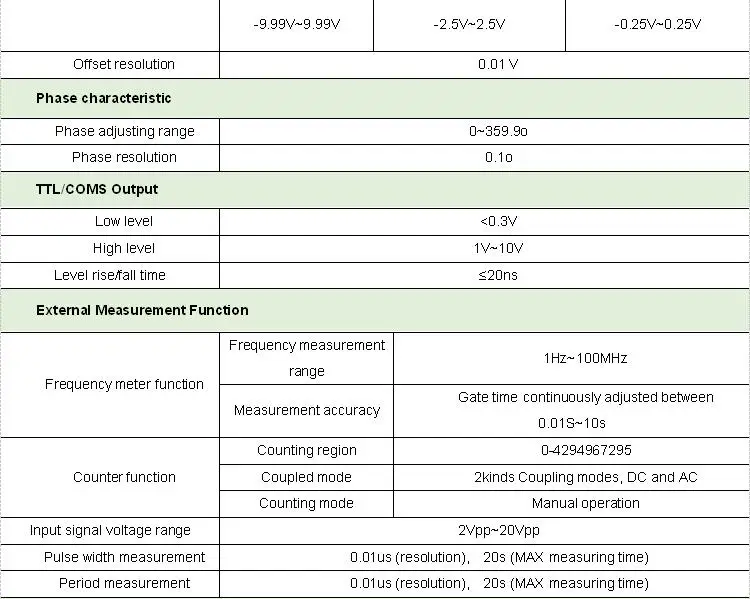

14, Функции измерения: может измерять частоту сигнала, цикл, положительную/отрицательную ширину импульса и рабочий цикл; 1 Гц ~ 100 МГц частотный диапазон.

15,-9,99 V ~ 9,99 V DC диапазон смещения, Смещение Разрешение: 0,01 V.

16, С функцией вывода цифрового сигнала, диапазон вывода CMOS 0 ~ 10 В.

17, Функция хранения: может хранить 100 групп параметров, заданных пользователем и извлекать в любое время.

18, Функция счетчика: с режимами соединения постоянного и переменного тока.

19, Функция произвольного изменения волн: пользователь может изменить произвольную волну на ПК, а затем загрузить в Выход с прибора.

20, Функция связи: ПК может использоваться для управления прибором.

21, С выходной защитой от короткого замыкания: весь выходной сигнал может работать 60 с под нагрузкой короткого замыкания.

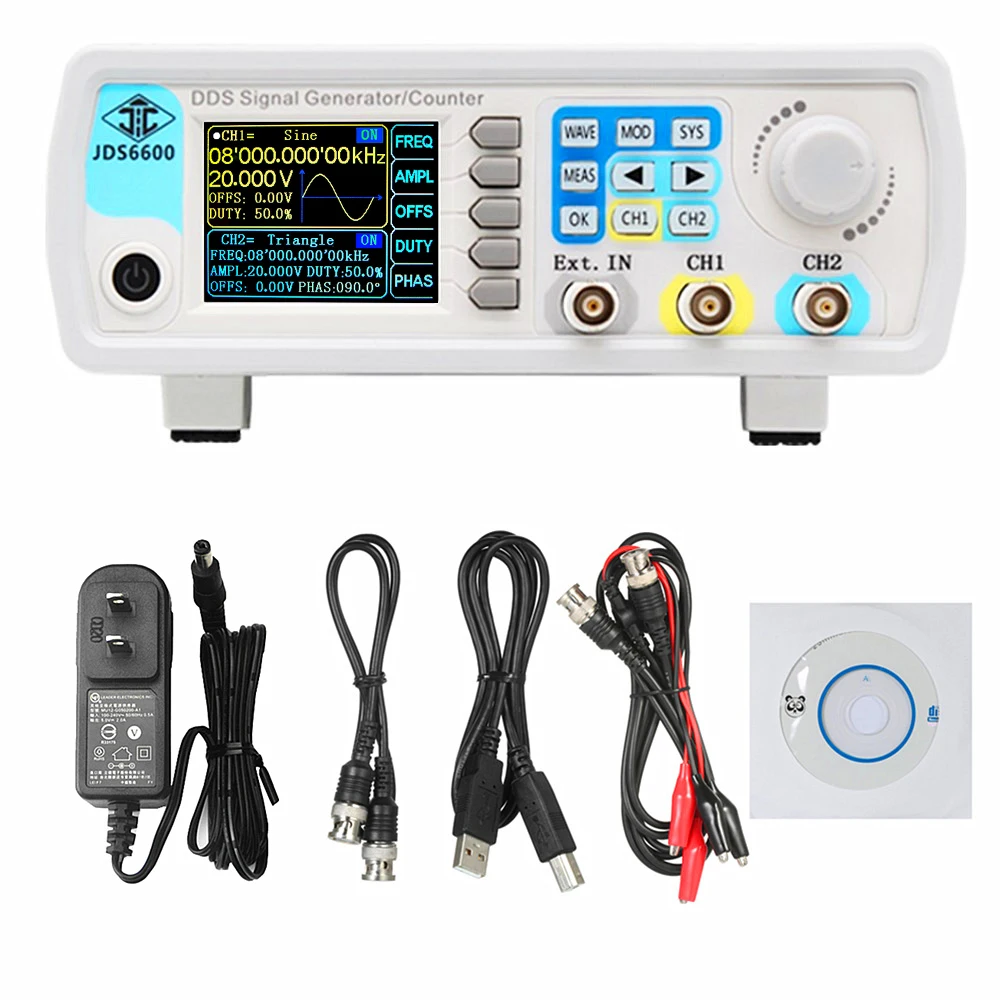

Список покупок:

1 * генератор сигналов
1 * USB кабель связи
1 * CD-плеер
1 * Мощность адаптер
2 * BNC кабельные зажимы
1 * двойной BNC прямой
