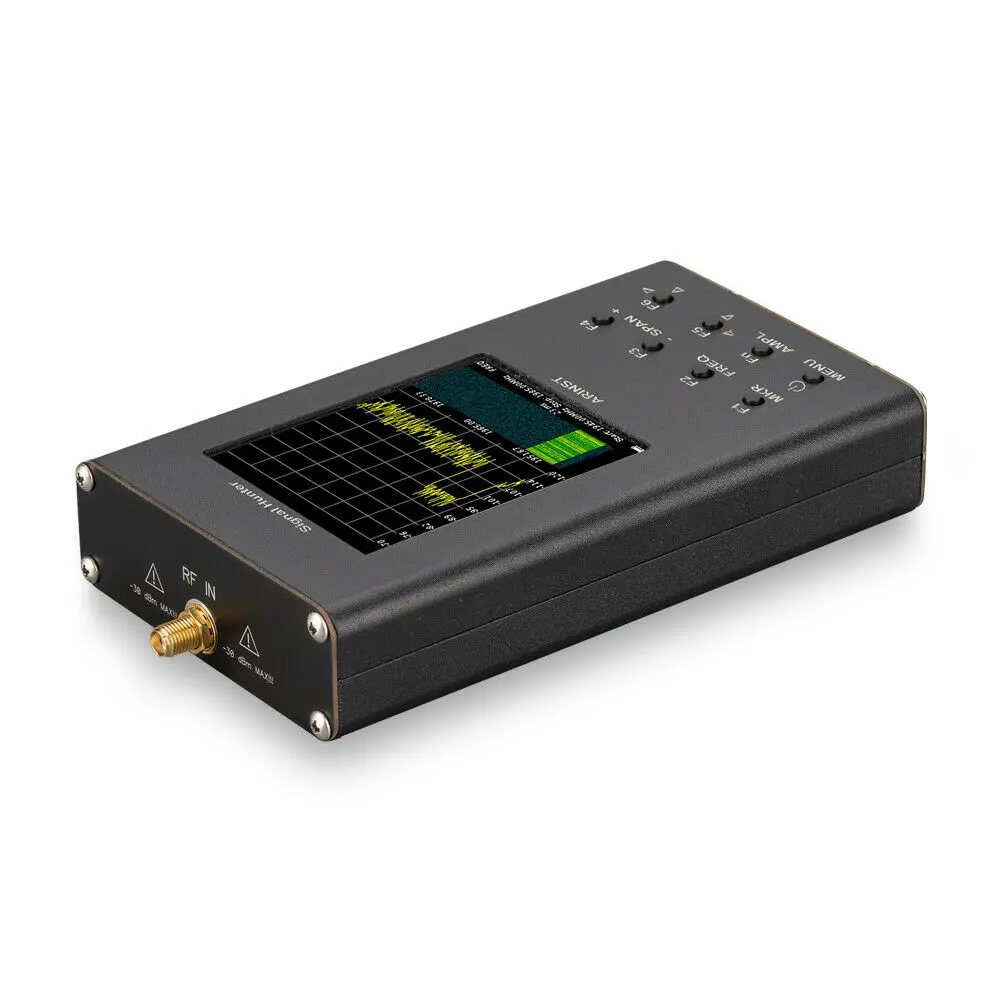

Arinst SSA R2 Signal Hunter-это простой портативный анализатор спектра, предназначенный для отображения спектральных сигналов в диапазоне частот от 35 до 6200 МГц. Устройство позволяет определить амплитуду и частоту спектральных компонентов, которые составляют сигнал.

Анализатор спектра может работать с сигналами для всех широко используемых технологий: Wi-Fi, 2G, 3G, 4G, LTE, CDMA, DCS, GSM, GPRS, GLONASS и т. д.

Вы можете скачать инструкции здесь:

Флуоресцентный

//www.youtube.com/watch?v=8PuKOTU23Qw

Применение

Основной целью устройства является обнаружение пакетных (импульсных) радиосигналов и радиопередающих устройств всех современных систем связи. Высокая скорость сканирования по сравнению с другими версиями анализаторов ARINST достигается за счет использования двух частотных синтезаторов. Для расширенного анализа были добавлены функции для отображения времени-частотного спектра «диаграмма водопада» и «цифровой фосфор». Они предназначены для наблюдения за развитием сигналов в частотных и временных областях.

Это позволяет сервисным центрам и сервисным командам выполнять ВЧ-анализ на месте для ввода в эксплуатацию и ремонтных работ. Кроме того, анализатор спектра является идеальным решением для ремонтных мастерских и радиолюбителей.

Принцип работы

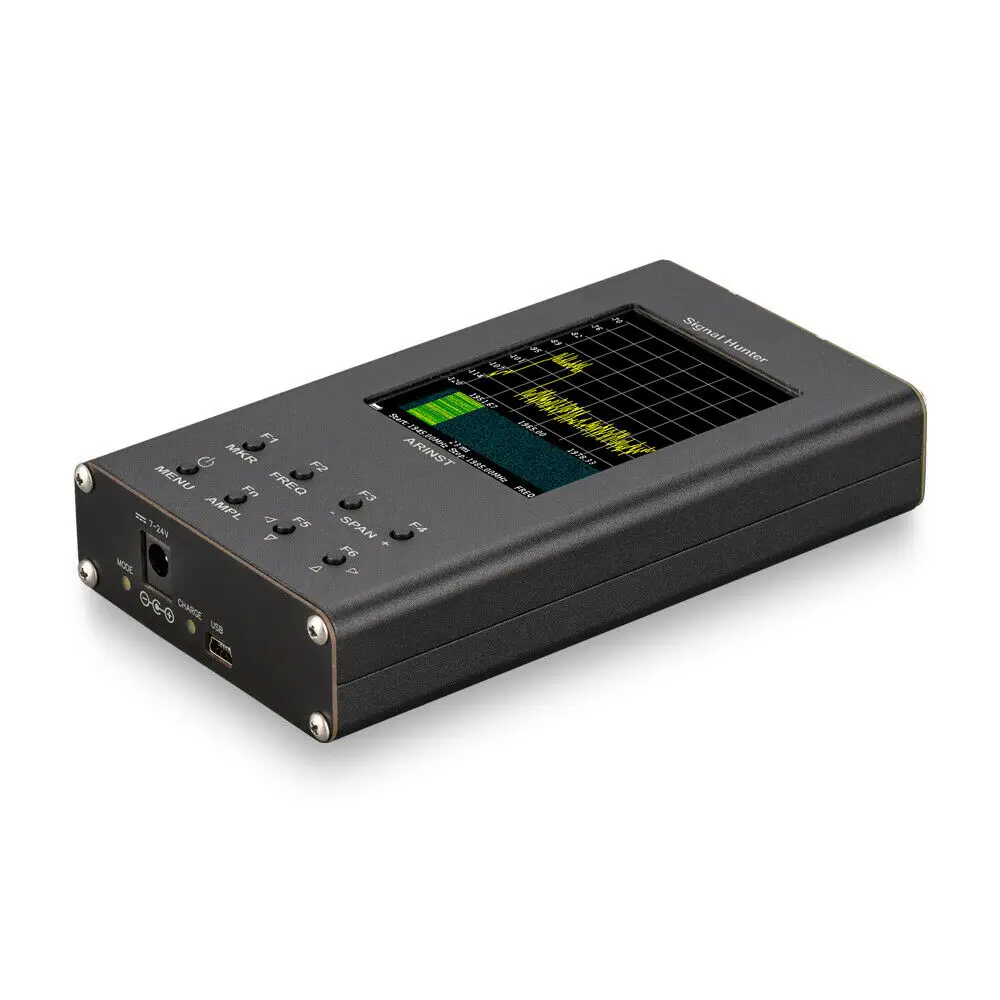

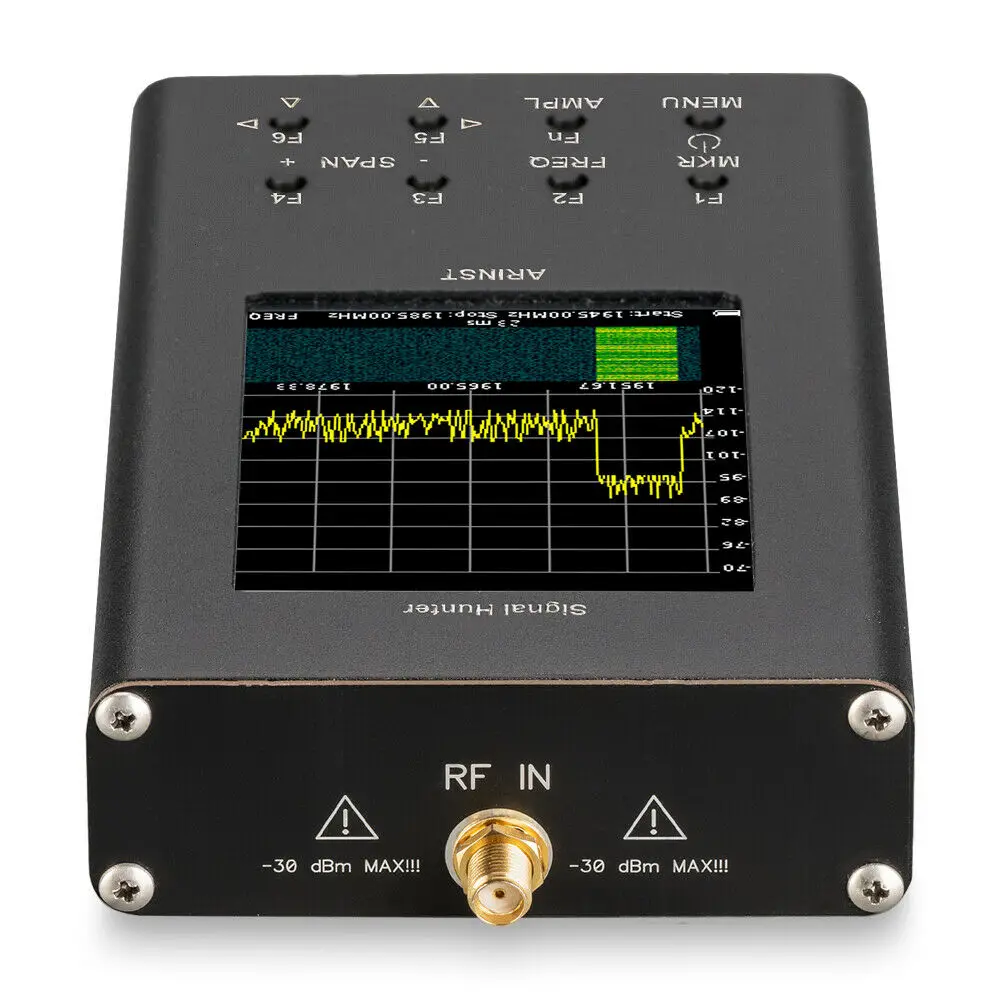

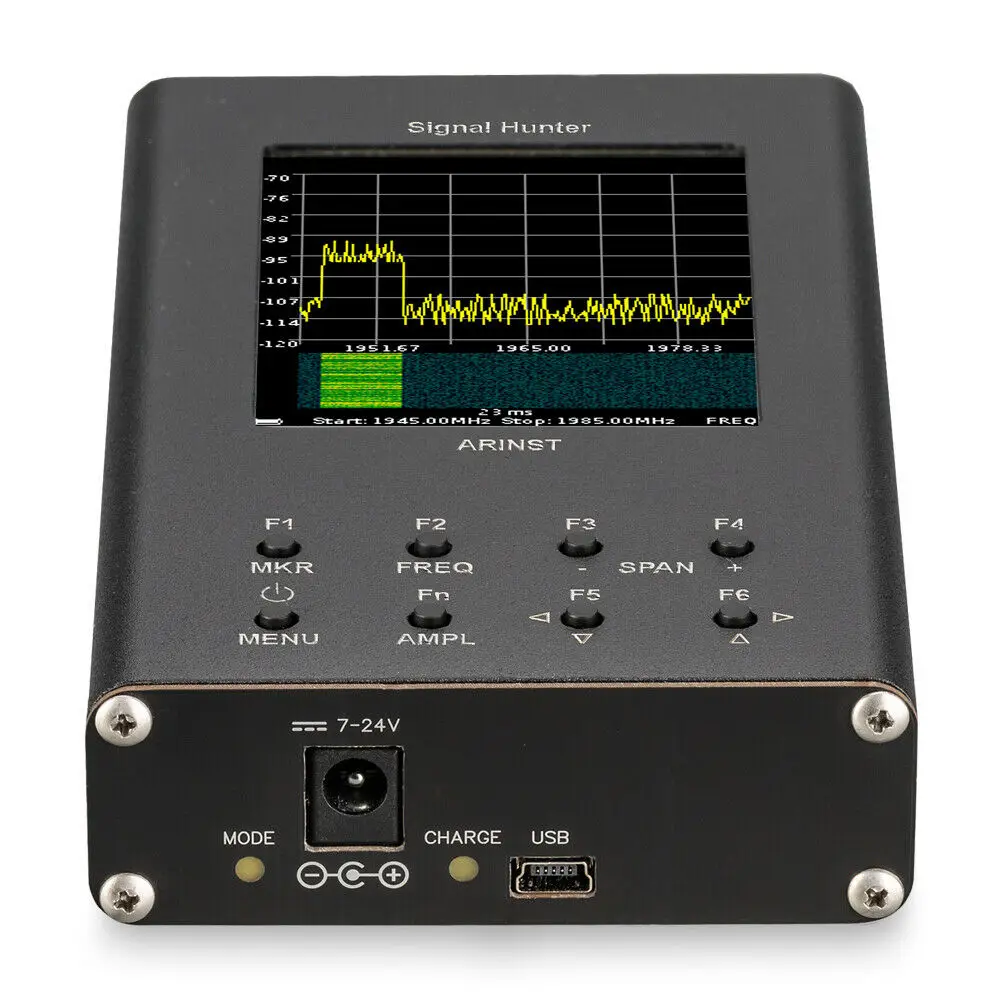

Анализатор спектра представляет собой портативное устройство, которое подключено к измеренной цепи и имеет независимый источник питания. Устройство имеет 3,2 "цвет резистивный экран для отображения сигнала спектра, а также для того, чтобы управлять устройством.

Все измеренные данные отображаются на экране устройства в реальном времени.

Преимущества:

• 3,2-дюймовый цветной резистивный сенсорный дисплей

• Широкий диапазон частот: от 35 до 6200 МГц;

• Быстрое сканирование частотного диапазона: прибл. 100 мкс в точку;

• Высокая Точность измерения: ± 0,5 дБ в динамического диапазона 70-75 дБ;

• Высокая скорость сканирования в любом диапазоне;

• Диаграмма водопада;

• Цифровая карта фосфора;

• Исключительно прост в использовании в данной области: вес меньше 400 г, размеры 155х81х27 мм;

• Независимая поставка длится до 3 часов бесперебойной работы;

• Источник питания и зарядка от стабилизированного источника с широким диапазоном напряжения от 7 до 24 В;

• Бесплатное управление прошивкой устройства и его Бесплатные обновления (более подробную информацию об обновлении здесь www.arinst.net/download-apk.php).

Характеристики:

• Отображаемый диапазон частот 35 МГц-6200 МГц

• Динамический диапазон для диапазона 35-3000 МГц> 75 дБ

• Динамический диапазон для диапазона 3000-6200 МГц> 70 дБ

• Максимальный диапазон 6165 МГц

• Максимальная продолжительность время сканирования 3,6 s

• Полоса пропускания (фиксированная) 200 кГц

• Скорость сканирования в режиме "точный" 1 GHz/s

• Скорость сканирования в режиме «Стандарт» 1,5 GHz/s

• Скорость сканирования в режиме «Fast» 2 GHz/s

• Время сканирования в диапазоне 100 МГц <55 мс

• Мин. Продолжительность обнаруженного сигнала в диапазоне сканирования 50 МГц 30 мс

• Уровень шума до 35-3000 МГц < -110 дБм

• Уровень шума 3000-4500 МГц < -105 дБм

• Уровень шума 4500-6200 МГц < -95 дБм

• Волновое сопротивление 50 Ом

• SWR в диапазоне рабочих частот <1,5

• Точность сигнала в динамическом диапазоне в режиме «точный» ± 0,5 дБ

• Точность сигнала в динамическом диапазоне в режиме «Стандарт» ± 1,5 дБ

• Точность сигнала в динамическом диапазоне в режиме «Быстрый» ± 2,5 дБ

• Максимальная входная мощность-25 дБм

• Максимальный входной измеряемый сигнал-30 дБм

• Максимальное входное напряжение постоянного тока 25 в

• Максимальное потребление тока при работе от аккумулятора 700 мА

• Максимальный ток при работе от USB (при зарядке) 700 мА

• Диапазон напряжения внешнего источника питания USB 5V 0,8A / jack 7-24V 5W

• Минимальный внешний источник питания 4 Вт

• Аккумулятор 2500 мАч

• Время работы батареи 3 часа

• Время зарядки аккумулятора ~ 3 часа

• Размеры (L×W×H) 155х81х27 мм

• Вес 0,4 кг

• Диапазон измерения частоты: 35 МГц-4500 МГц

Основные функции приложения для управления устройством:

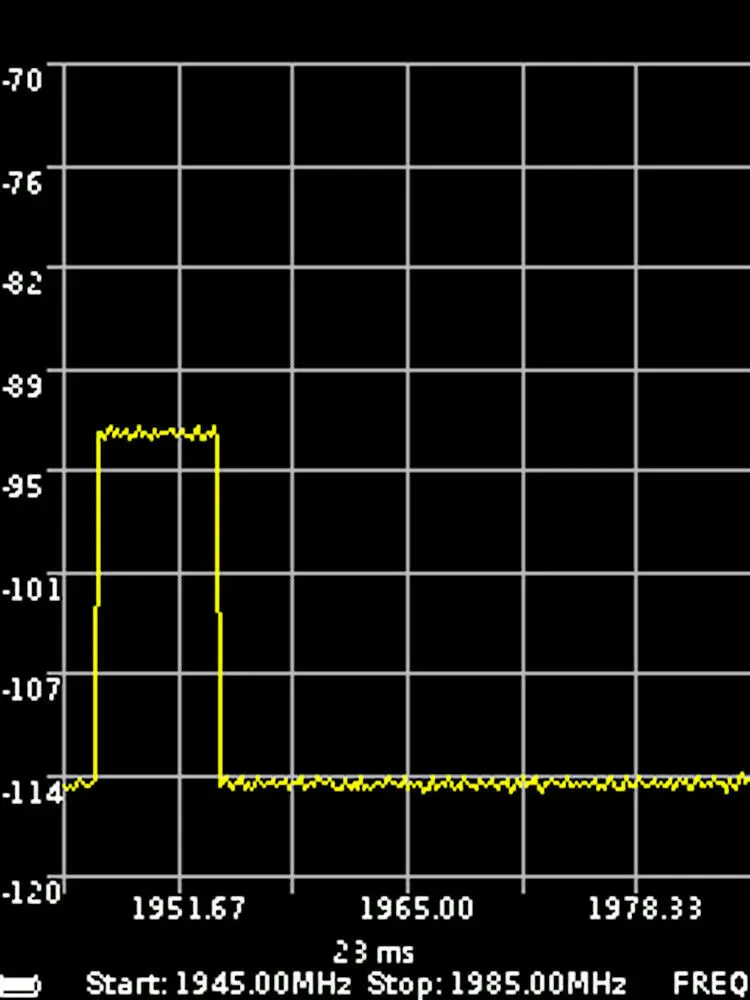

• Просмотр спектра сигналов в виде графиков с установкой диапазона частот и эталонного уровня

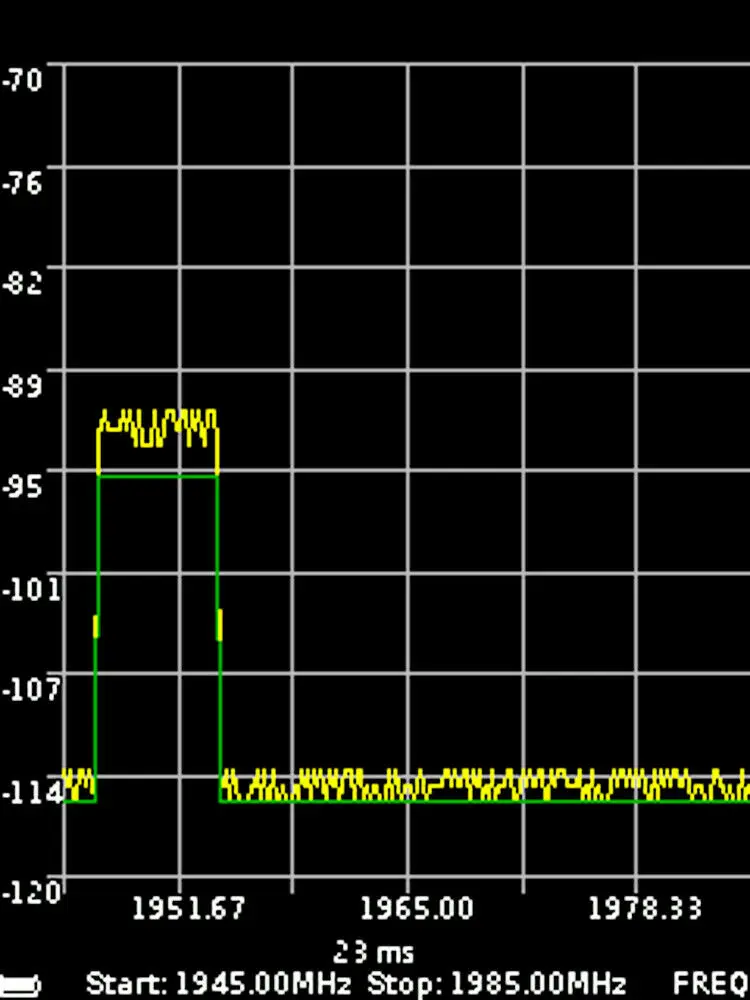

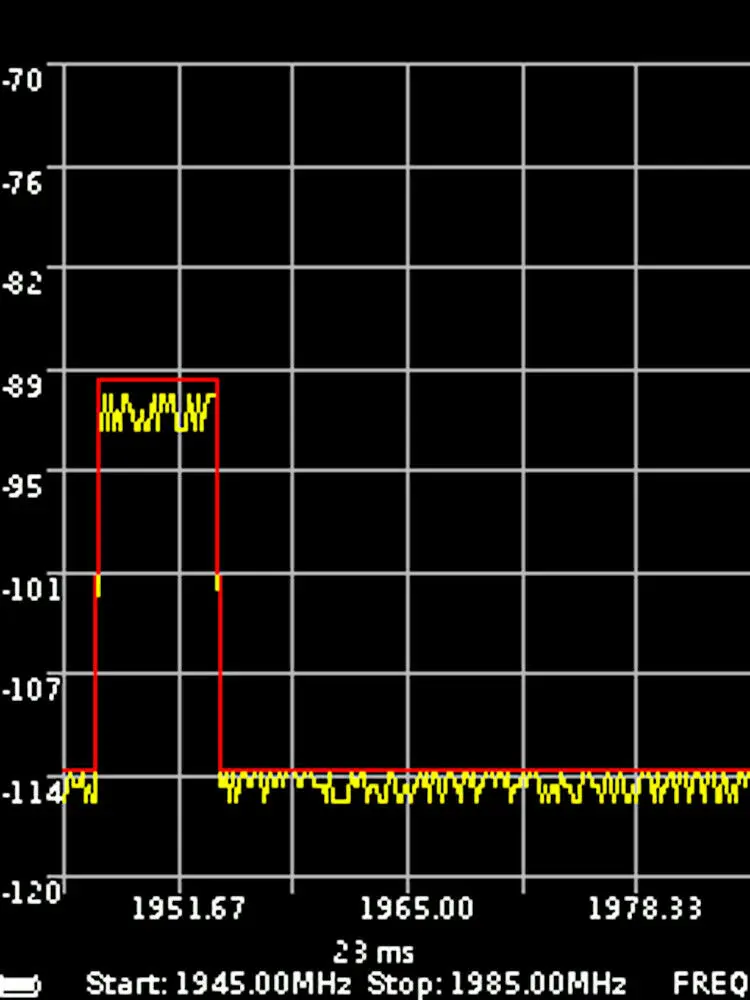

• В дополнительном режиме «Трассировка» отображаются минимальные значения сигнала (зеленая спектрограмма), максимальные значения (красная спектрограмма) или средние значения (желтая спектрограмма)

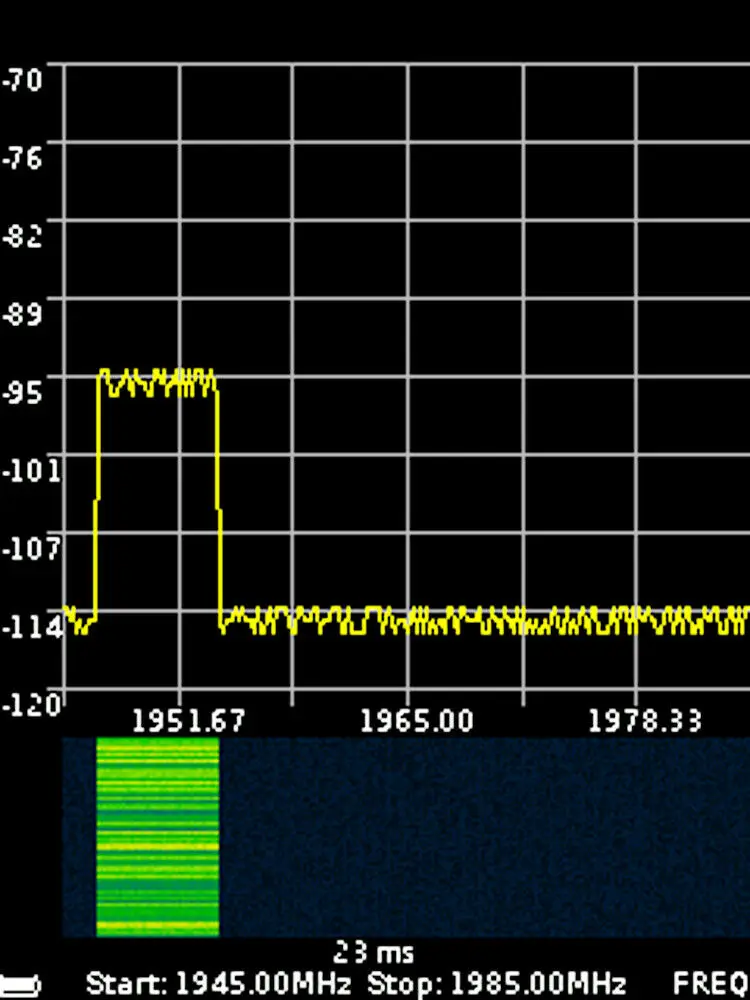

• Дополнительный режим отображения частотно-временной схемы сигнала позволяет анализировать фон сигнала в течение определенного периода времени. Из-за селективности цветового восприятия человека, с помощью диаграммы частоты-времени возможно Обнаружение сигналов на уровне шума

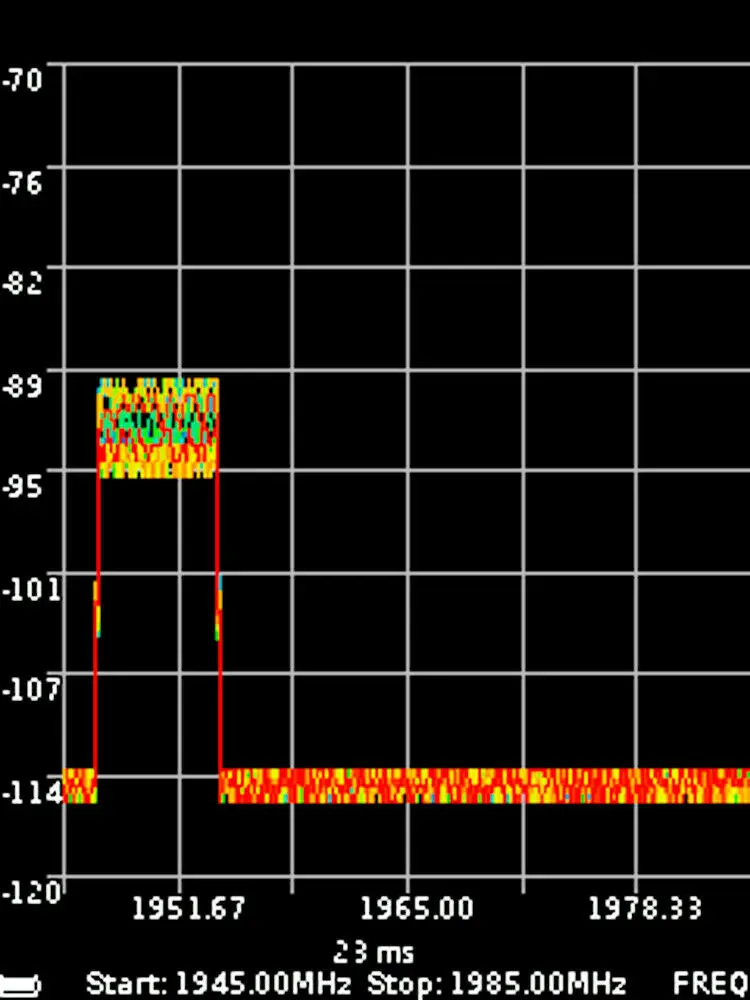

• Дополнительный режим отображения «цифровой фосфор»-это альтернативный способ визуализации диаграммы временных частот, в которой амплитуды сигнала отображаются в масштабе, и их временное расположение устанавливается в цвете

Товары, включенные в коробку:

• Анализатор спектра Arinst SSA R2

• Аккумулятор (перед установкой внутри устройства)

• HF адаптер SMA(male)-SMA(female) для защиты HF коннектора от износа

• Usb-кабель mini-USB для зарядки устройства и передачи данных

Ограничения

Анализатор спектра не является измерительным устройством, так как он не имеет утвержденного образца измерительного прибора. Утверждение модели измерительного прибора отрицательно повлияет на наличие и цену прибора. Поэтому анализатор спектра с официальной точки зрения является полевым индикатором. Однако, несмотря на это, устройство полностью соответствует всем заявленным техническим спецификациям. Каждый прибор калибруется по мощности и частоте.

Анализатор не является классическим спектральным анализатором стерлингов, так как он не использует классическую схему преобразования частоты для 100% подавления зеркального канала. Мы используем математическое подавление зеркального канала, которое в некоторых редких случаях может привести к появлению «фантомных» сигналов в отображаемых сигналах.

Официальный сайт: www.arinst.net

Дополнительная информация:

· По сути, устройство является "радиочастотным мультиметром" или "радиочастотным проводником"

· Устройство имеет гарантию производителя на 1 год с даты покупки

· Устройство не является профессиональным измерительным инструментом и предназначено для любительских радиоприемников.

· При необходимости мы можем разобрать устройство так, чтобы он легче прошел таможню. Для сборки требуется только отвертка.
