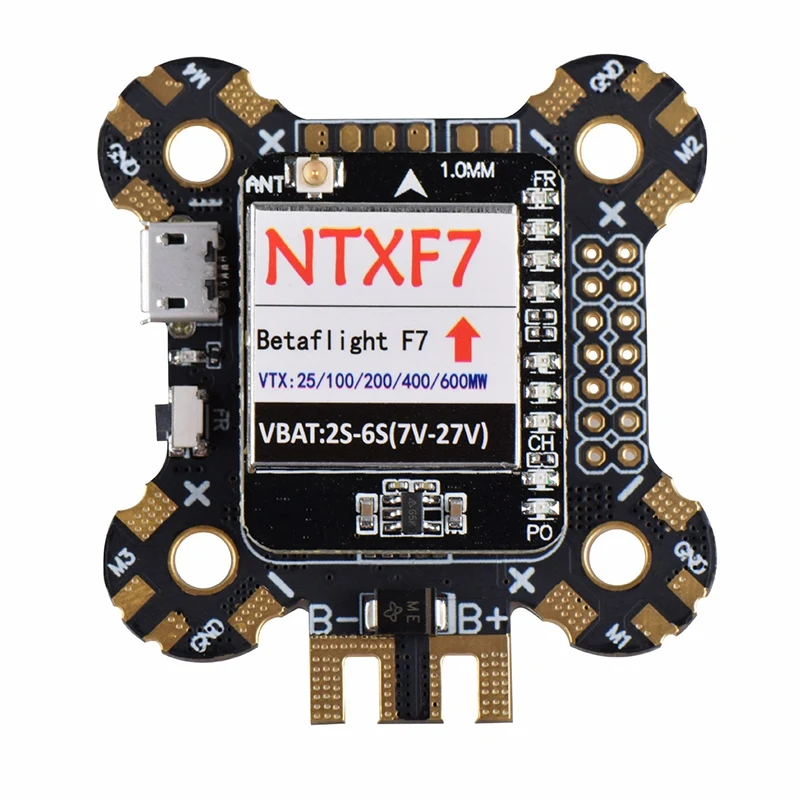

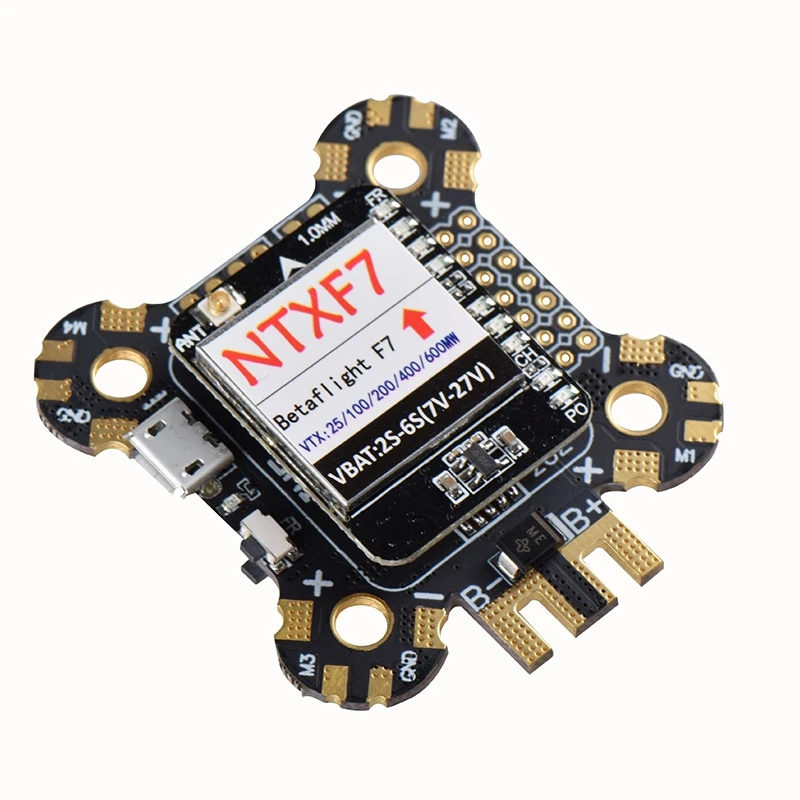

FBIL-NTXF7 2-6S F7 Контроллер полета интегрированный переключаемый 600 мВт VTX PDB OSD

FBIL-NTXF7 2-6S F7 Контроллер полета интегрированный переключаемый 600 мВт VTX PDB OSD

Это Контроллер полета для основных небольших стеллажей FPV с использованием STM32F722 и ICM20689. Входное напряжение 2 S-6 S, с BEC-5V выходным током 3A, высоким током распределительной платы PDB интерфейс, интегрированная мощность 600 мВт Регулируемый OSD параметр-Регулируемая передача изображения поддерживает основные PPM, SBUS, IBUS, DSM2/DSMX и другие приемники на рынке. С интерфейсом LED_STRIP, активным интерфейсом buzzer. Встроенная OSD функция, поддержка DSHOT ESC.
Конфигурация подключения приемника: PPM, SBUS, IBUS, DSM2, DSMX --- RX2 порт. Новый F7 управление полетом: 1. Использование f7firmware.2. Основное управление STM32F722 с частотой обновления до 32K. 3. Pcb увеличенная толщина меди, Улучшенная стабильность тока и быстрое рассеивание тепла. 4.bec составляет 5V3A выход. 5. Открытые прокладки удобны для пайки и могут оставить традиционные распределительные платы. 6. Совместимость со всеми ESCs на рынке
7. Управление полетом интегрированное OSD не нужно мигать прошивку самостоятельно, поддерживает BF наземную станцию для регулировки OSD. 8. Встроенный амперметр, который может контролировать потребление тока и другие данные в реальном времени. 9. Вы можете использовать пульт дистанционного управления для выполнения регулировок OSD, таких как управление полетом PID, etc.10. Открытые порты могут регулировать передачу изображения от OSD, такие как мощность, диапазон частот, точка частоты.
11. F7 управление полетом использует четыре независимых амортизирующих шарика, которые могут фильтровать и отменять вибрацию двигателя, делая опыт полета лучше.

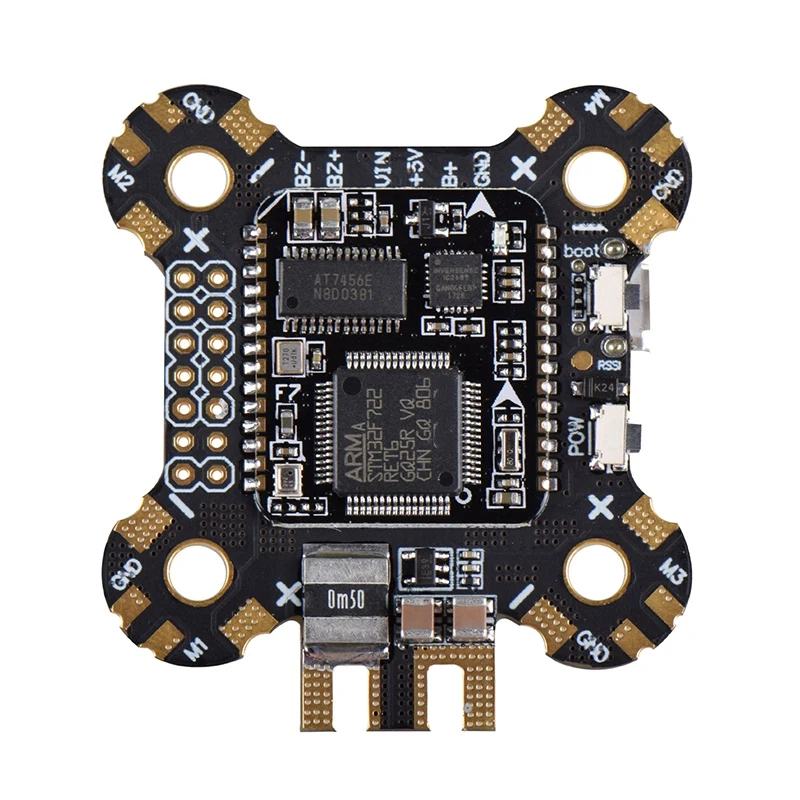

Описание роли интерфейса: GND M1-M4: сигнальная линия, соответствующая ESC. +-: положительные и отрицательные полюсы шнура питания, соответствующие ESC, с '-' как заземляющий провод. B + B-: вход литиевой батареи. + 5 В: с 3а выходом, он может быть подключен к видео передачи, приемника и камеры одновременно.
Заземление: заземления
Вин: видеовход, подключите сигнальный кабель камеры
Светодиодный: программируемый светодиодный _ линейный выходной порт
RX2: Подключение PPM, SBUS, IBUS, DSM2/X приемник
TX3, RX3, TX1, RX1, TX2, TX4: резервные порты UART
TX5: монтажная плата была подключена к параметру OSD (Протокол IRC Tramp).
VBAT: Широкое напряжение передачи изображения питания положительный полюс (синхронизируется с напряжением батареи), где напряжение-Напряжение питания
BUZ +, BUZ-: активное подключение зуммера
Кнопка функции:
Загрузка: используется для прошивки, введите режим DFU
FR: кнопка регулировки частоты передачи изображения (Длительное нажатие и короткое нажатие), синий и зеленый светодиодный индикатор
POW: кнопка регулировки мощности передачи изображения, красный светодиодный индикатор
Аппаратная конфигурация:

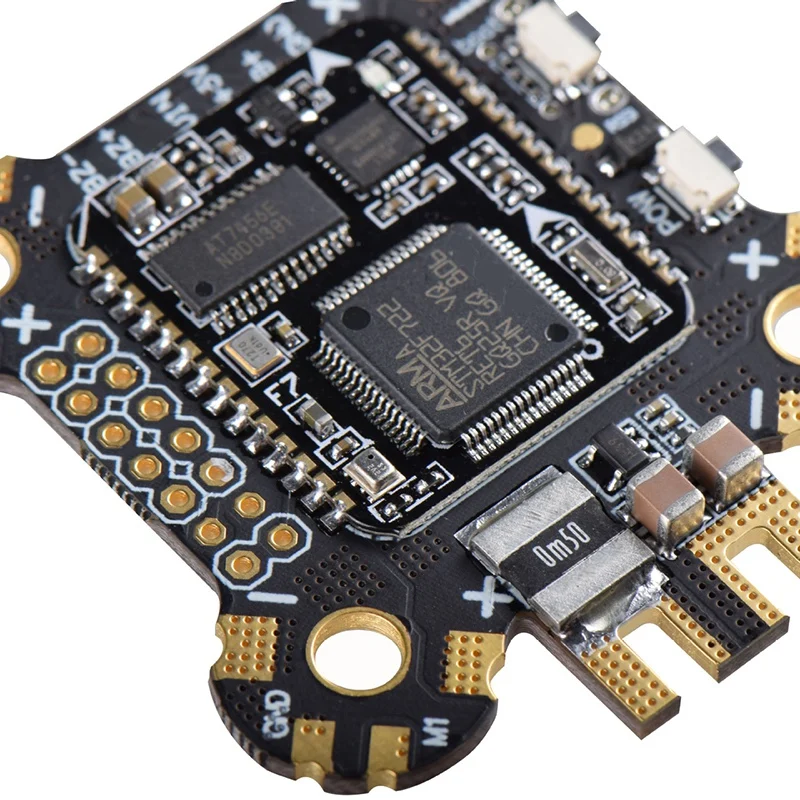

Мастер: STM32F722RET6
Сенсор: ICM20689
Барометр: BMP280
Поставляется с регулируемой мощностью 600 мВт, OSD регулируемый параметр передачи изображения
Четырехъядерный распределительный щит с высоким током PDB
Приемник: Поддержка PPM, SBUS, IBUS, DSM2/DSMX и т. Д.
LED_STRIP интерфейс
Активный звуковой интерфейс
Не черный ящик
Встроенный амперметр, обнаружение тока
Камера интерфейс
Поставляется с BEC 5 V 3A
Вес 13,5 г
Цвет: черный
Материал: композитный Материал
Размер: 41*51 мм

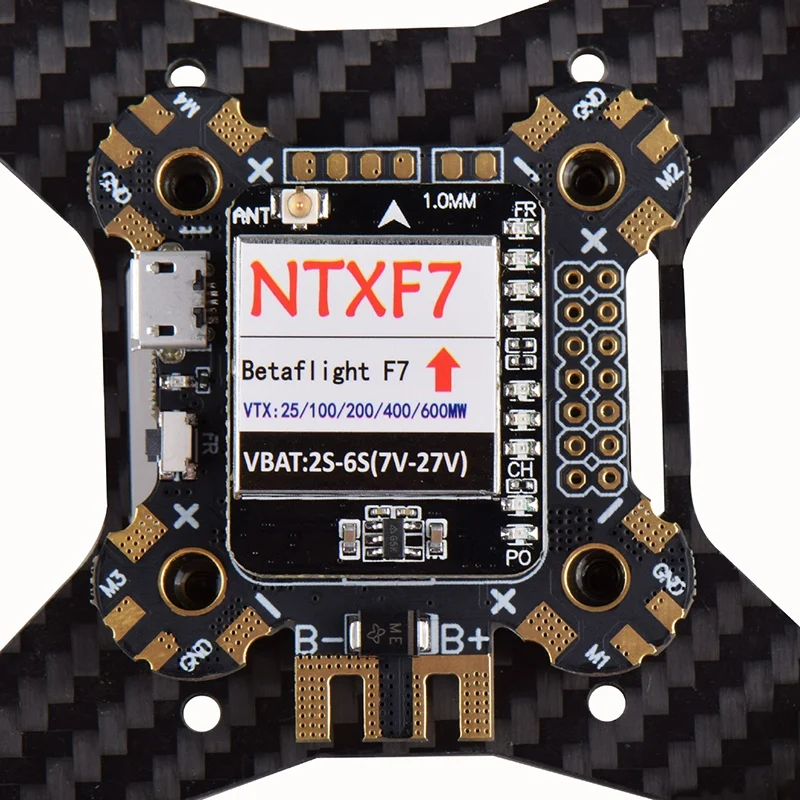

Расстояние между винтовыми отверстиями: 30,5*30,5 мм
Диаметр: 4,4 мм

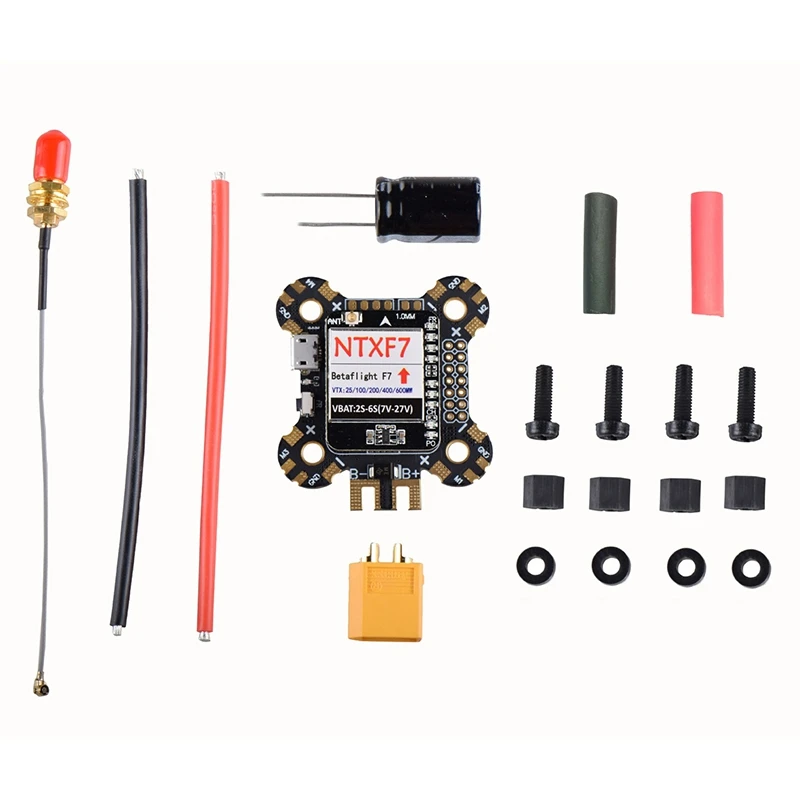

Посылка в комплект входит:
1 * игровые джойстики
Только вышеуказанная посылка, другие товары не включены.
Примечание: светильник и различные дисплеи могут привести к тому, что цвет изделия на картинке немного отличается от реального. Допустимая погрешность измерения составляет +/-1-3 см.
