Основные параметры:

1. Алюминий шасси: длинный 215 мм шириной 190 мм высота 80 мм, вес около 1,5 кг

2. Макс. Напряжение линии: 240 В переменного тока, 0-100 Гц

3. Максимальный рабочий ток (макс. ток) : 5A

4. Диапазон частот: 150 кГц-30 МГц

Сопротивление: 50UH 50uh, CISPR16-1-2

6. Индукторы сердечника воздуха

7. Встроенная защита от перенапряжения

8. Встроенный бандажный фильтр-аттенюатор (BPF/ограничитель), 10 дБ

9. L, N линия RF сигнала независимый выход, удобный для расширения разницы в общем режиме разделительный модуль

10. ВЧ Выходной интерфейс: SMA наружный винт внутреннее отверстие

Диапазон температур: 0 ℃... + 35 ℃; От 5% до 80% относительной влажности

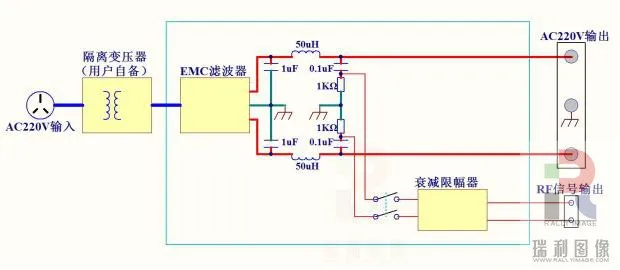

Схема системы

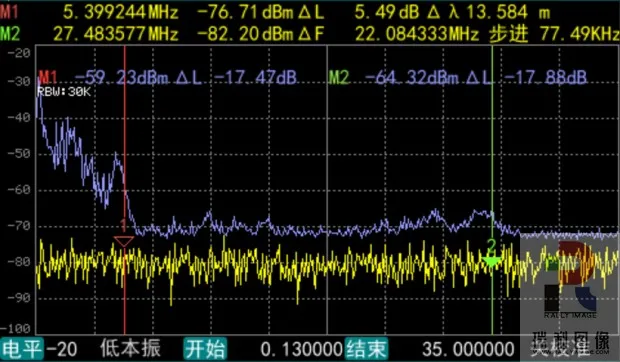

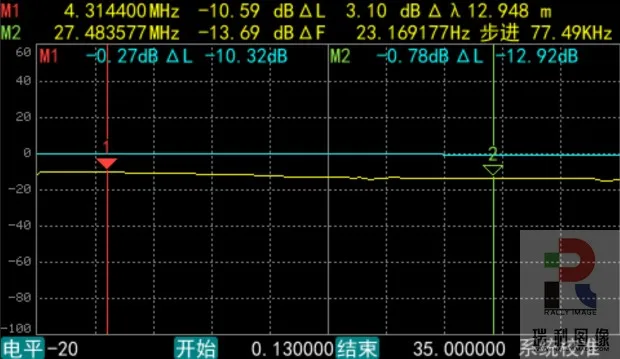

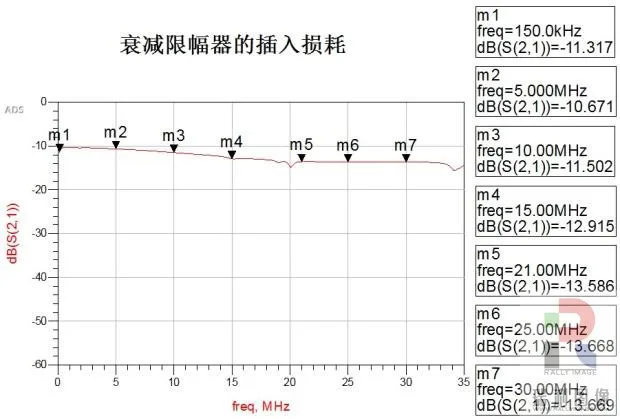

Вставки потери измеренные значения затухания ограничитель (в том числе потери 1,5 м cубминиатюрный разъем версии A линия):

Поскольку Отображение данных векторного анализатора является дискретным, введите выходной s2p файл векторного анализатора в рекламу для линейной печати.

Условия проведения испытаний:

Примечание: любая экспериментальная среда, которая не была сертифицирована профессиональным сертификационным органом, может быть только предварительно проверена и протестирована. Конечный результат испытаний должен быть проверен на основе результатов третьего-вечерние тела профессионального тестирования. Этот модуль может использоваться только для предварительной проверки, тестирования и исправления эксперимента EMC conduction, и результаты тестирования только для справки.

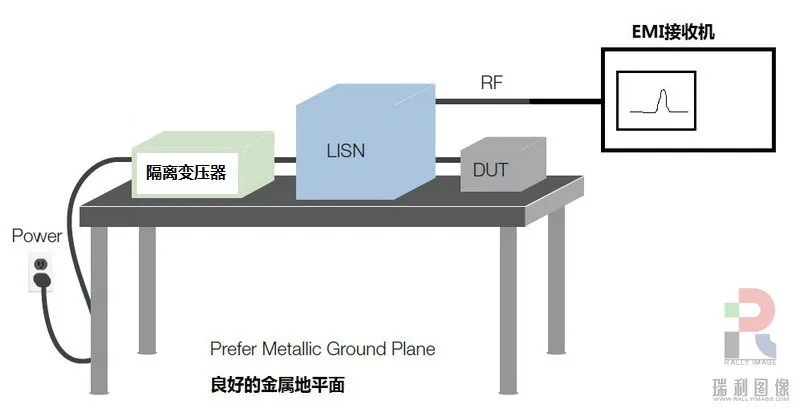

Стандартная среда проведения испытаний:

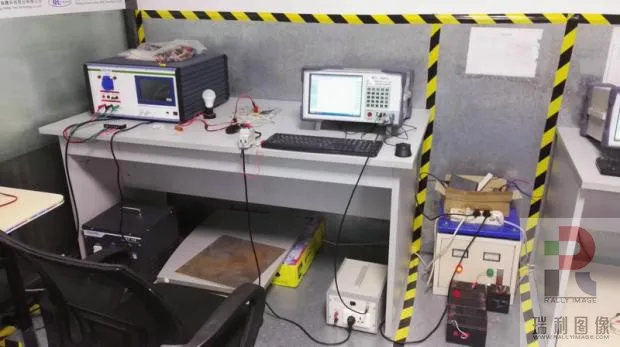

Фактическая проводящая корректирующая испытательная среда:

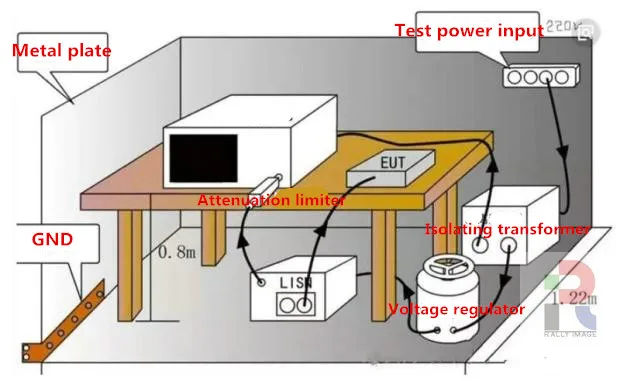

Упрощенная среда проведения испытаний:

Металлические пластины вокруг стен могут быть устранены, но необходим хороший металлический план.

Сравнение измерений 1:

Эксперимент 2 блок питания 12V1A соединен с нагрузкой 12 Ом.

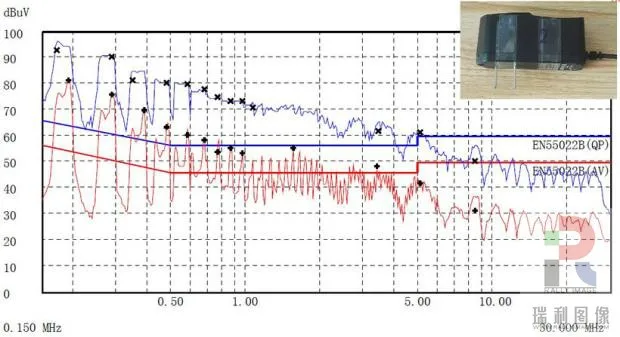

В данных, протестированных в третьей вечерние лаборатории, видно, что до 5 МГц почти все превысили лимит.

\

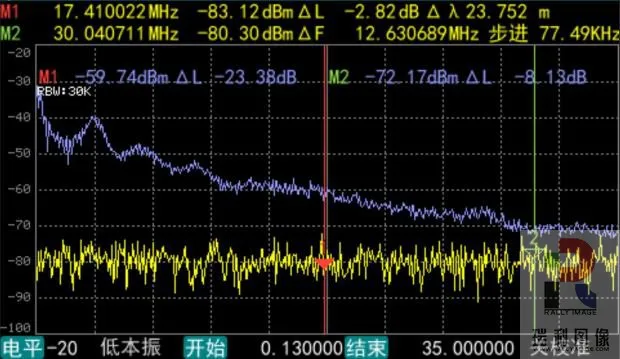

С данными, протестированными самостоятельно изготовленной лисой (синяя линия), предельное значение составляло 60dBuV, т. Е. -47 дБмВ, и потеря вставки ограничителя затухания была около 13 дБ. Предельное значение составляло-60 дБмВ (60 = 4713) при тестировании спектрометром.

Сравнение измерений 2:

Эксперимент 3 Источник питания 5V1A подключен к нагрузке 6ohm.

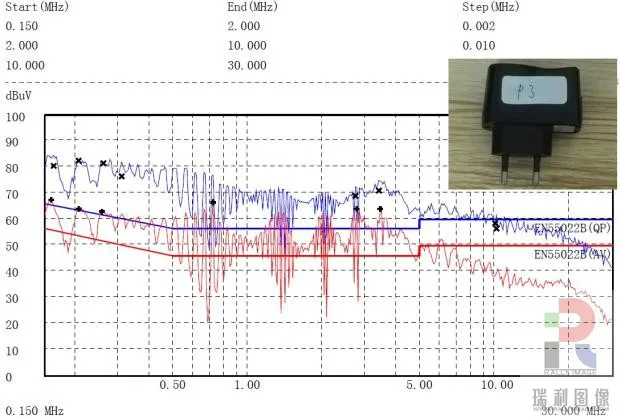

В данных, протестированных в третьей вечерние лаборатории, видно, что до 15, 16 МГц почти все превысили стандарт.

Используя данные домашнего теста LISN (синяя линия), можно заметить, что почти все из них превышают лимит до 17 МГц.

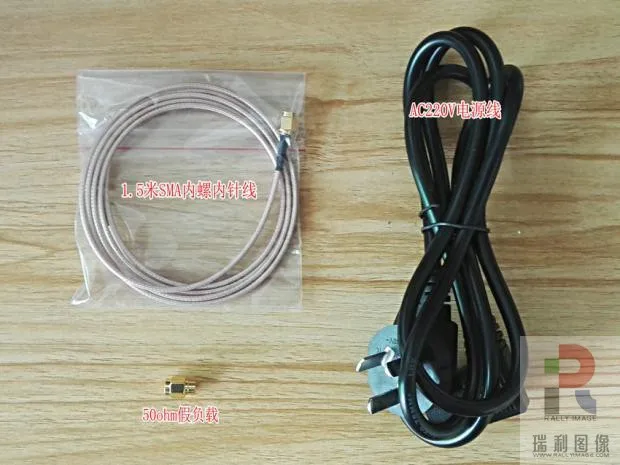

Список доставки:

1. Ведущий модуль LISN x1шт

2. AC220V шнур питания, около 1,2 m x 1 шт.

3. SMA внутренний с винтом и иглой и нитки, длина резьбы составляет около 1,5 м х 1 шт.

4. 50 Ом ложная нагрузка x1шт

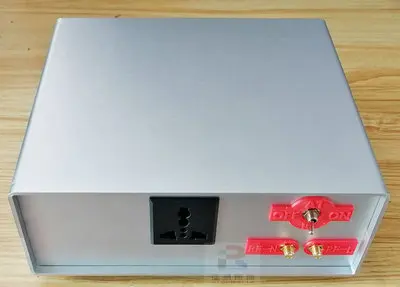

Прилагаемые фотографии:

Важные приготовления:

Этот модуль нуждается в поддержке изоляционного трансформатора. Пожалуйста, предоставьте 220 В изоляционный трансформатор с соответствующей мощностью.

Убедитесь, что корпус инструмента надежно и безопасно заземлен перед использованием.

Этот инструмент имеет строгие рабочие процедуры, непрофессиональный персонал не использовать!
