3 А регулятор напряжения lm2596 LM2596S DC 40 в Регулируемый понижающий модуль питания

3 А регулятор напряжения lm2596 LM2596S DC 40 в Регулируемый понижающий модуль питания

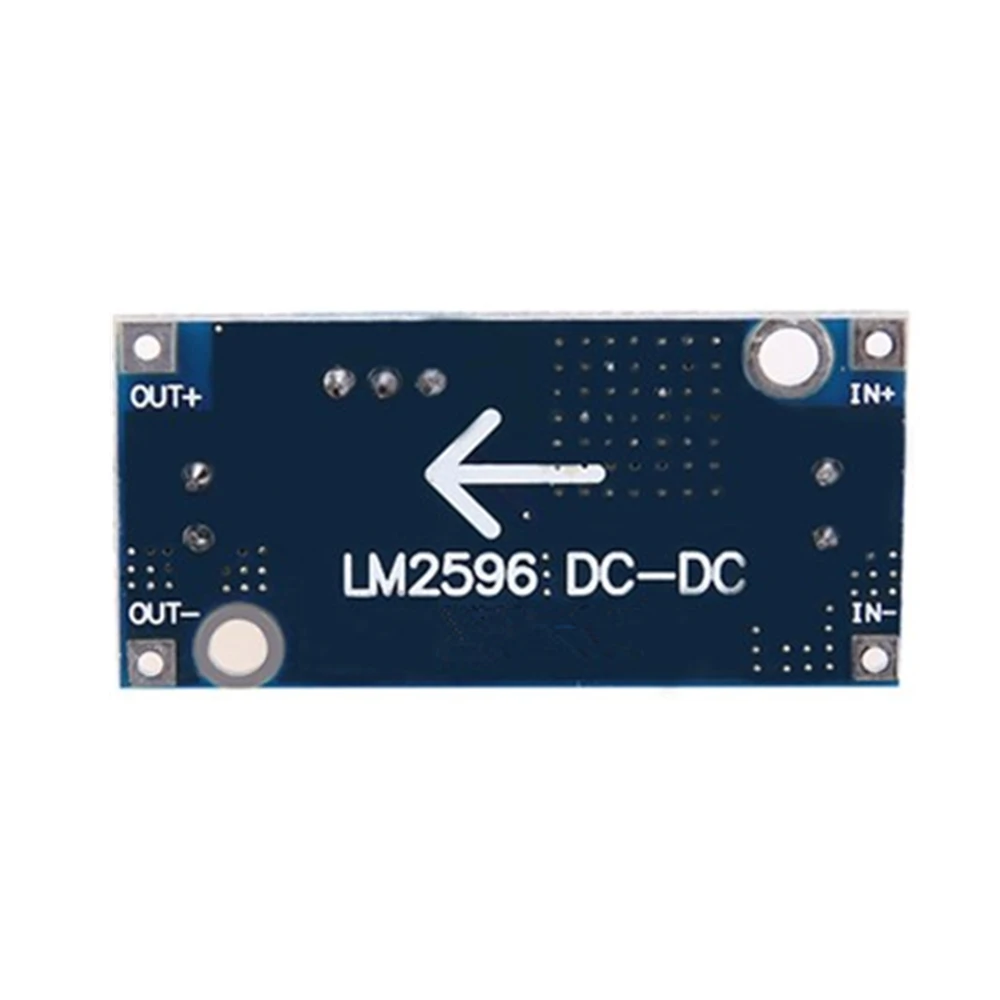

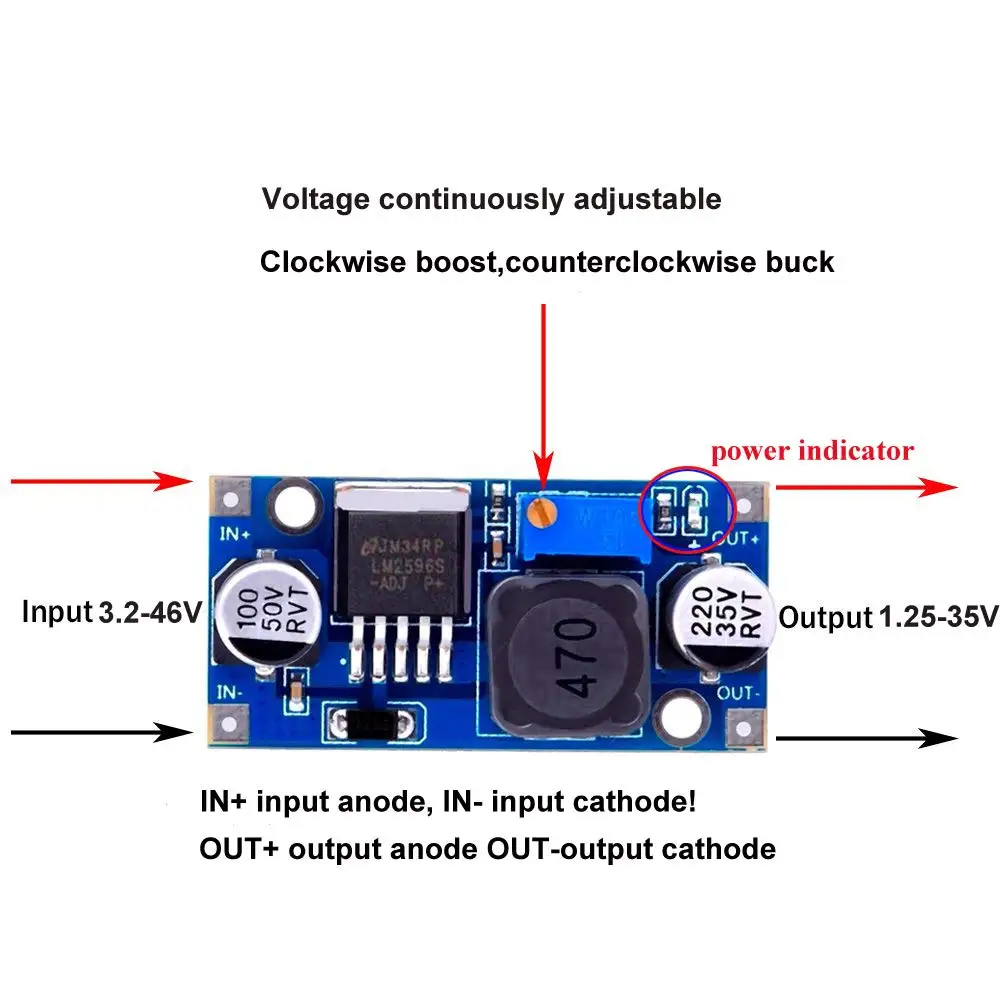

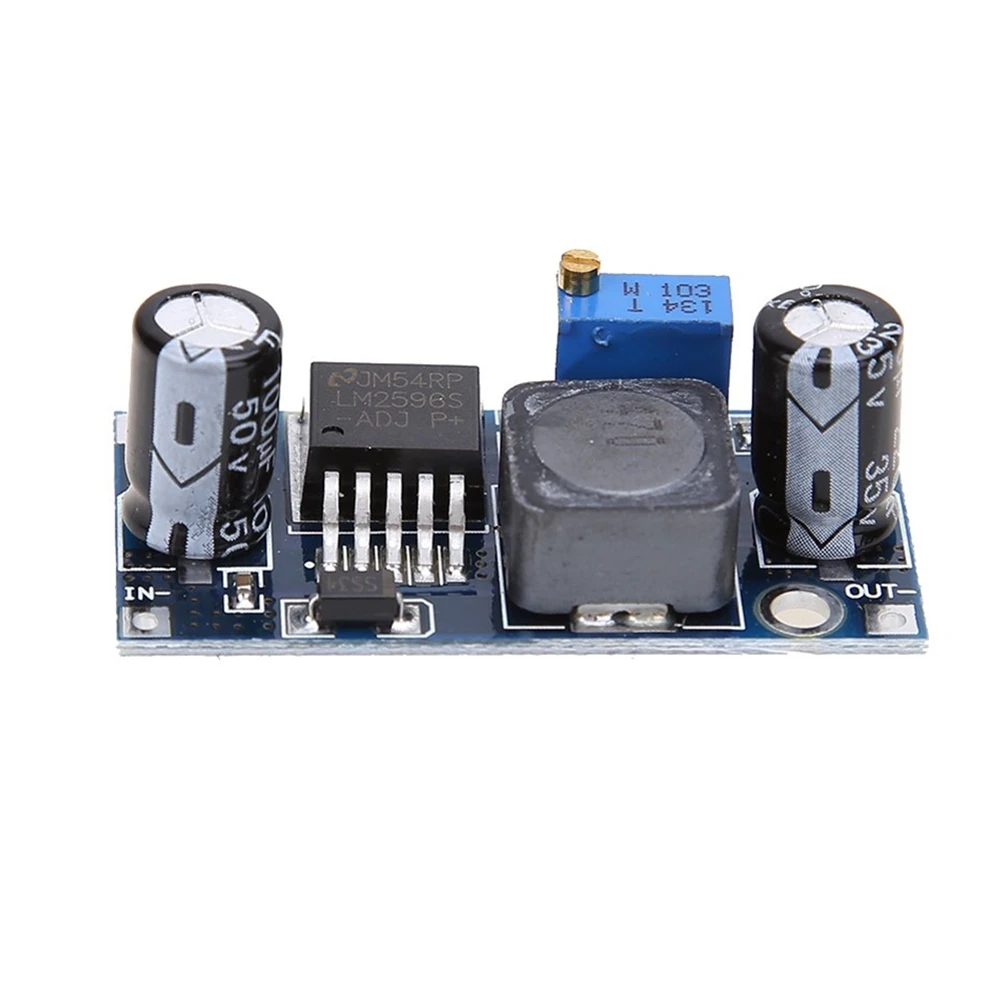

LM2596S:

1. Диапазон входного напряжения: 3,2 V постоянного тока до 40 V dc (входное напряжение должно быть выше, чем в выходное напряжение зарядного устройства 1,5 V выше. Не могу стартовый двигатель) 2. Диапазон выходного напряжения: 1,25 V постоянного тока в переменный 35 V напряжение регулируется, и он имеет высокую эффективность (92%) крупнейших Максимальный выходной ток составляет 3A. Входное напряжение: 4 В ~ 35 в Выходное напряжение: 1,23 В ~ 30 в Выходной ток: 3A (макс.) Эффективность преобразования: 92% (макс.) Выходная пульсация: <30 мВ Частота переключения: 150 кГц Рабочая температура:-сорок пять ~ + 85 Размер: 43 мм * 21 мм * 14 мм (длина * ширина * высота) Инструкции по уходу за изделием 1. Мощность (3-40V), Мощность индикатор светильник, модуль работает надлежащим образом. 2. Отрегулируйте синюю ручку потенциометра (вращение по часовой стрелке обычно повышается, поворот против часовой стрелки вниз) и установите мультиметр для контроля напряжения на выходе. Примечание: Длительные рабочие часы рекомендуются для использования менее чем в 2,5a, при добавлении теплоотвода (10 Вт Выход выше), потому что это понижающий модуль, для того, чтобы обеспечить стабильную выходную мощность набор, пожалуйста, держите Минимальная 1,5 V дифференциальные.

LM2596S-DIP:

Плотные, теплые и прочные! Увеличение входных и выходных терминалов соответственно X7R высокочастотный байпасный конденсатор высокой частоты, электромагнитная совместимость супер! Вход Диапазон напряжения: DC 3,2 V постоянного тока до 35В (Вход напряжение должно быть больше, чем в выходное напряжение до 1,5 V или больше не может быть увеличен.) Выходное напряжение диапазон: 1,25 V до 30V напряжение постоянного тока с плавной регулировкой, и он имеет высокую эффективность (максимальная 92%) Максимальный выходной ток 3A. Найдено 12V вход переменного тока, регулировку нагрузки 5V 1A выходной ток меньше, чем 1% Примечание: вход и выход не могут быть изменены, обратный может сжечь чипы; Это понижающий модуль, входное напряжение выше необходимого выходного напряжения; Выход 2A или менее длительный период времени без дополнительного выходного тока теплоотвода превышает 2,5a (или выходная мощность более 10 Вт) для работы в течение длительного времени, пожалуйста, добавьте радиатор. Электрические параметры: Вход AC/DC 3,2 V постоянного тока до 35В (Вход напряжение должно быть больше, чем в выходное напряжение не может быть больше, чем boost 1,25 V.) Выход: 1,25 V до 30V напряжение постоянного тока с плавной регулировкой, и он имеет высокую эффективность и максимальную Выход ток 3A. Характеристики: Все Твердотельные конденсаторы с использованием SANYO, 36u толстые печатные платы, высокочастотные индукторы с высокой выходной мощностью светодиодный индикатор Размер: 41 (Д) * 20 (Ш) * 14 (В) мм (включая потенциометры) минимальный размер Taobao с отверстием для определения местоположения, светодиодный индикатор DC-DC Инструкции по уходу за изделием Доступ к мощности (3-35 в), отрегулируйте синюю ручку потенциометра (вращение по часовой стрелке, как правило, повышается, понижается против часовой стрелки) и с мультиметром для контроля выходного напряжения достигает необходимого напряжения. Проводка: 1. Сварка, сварка непосредственно к входному (выходному) порту линии электропередачи; 2. Штыри для припоя или штыри могут быть вставлены через вставку свинца в туннельную пластину; Припаиваются непосредственно к печатной плате после другого или добавляются булавки. Применение примеров: 1. Транспортное средство источника питания, только нужно ввести в этом модуле точки подключения в автомобильный прикуриватель для источника питания, вы можете отрегулировать потенциометр, выходное напряжение может быть отрегулировано в 1,25-30V, для вашего телефона, MP3, MP4, PSP зарядка многих устройств, очень простая и удобная. 2. Питание к электронному устройству, когда устройству требуется напряжение питания 3-30 в, соответствующее ручному использованию этого модуля, вы можете легко поставить напряжение на нужное напряжение и решить проблемы. 3. Тест на напряжение системы может быть использован для того, чтобы сделать этот проект разнообразным модулем для отладки системы тестирования напряжения, диапазон рабочего напряжения, очень легкий и удобный.

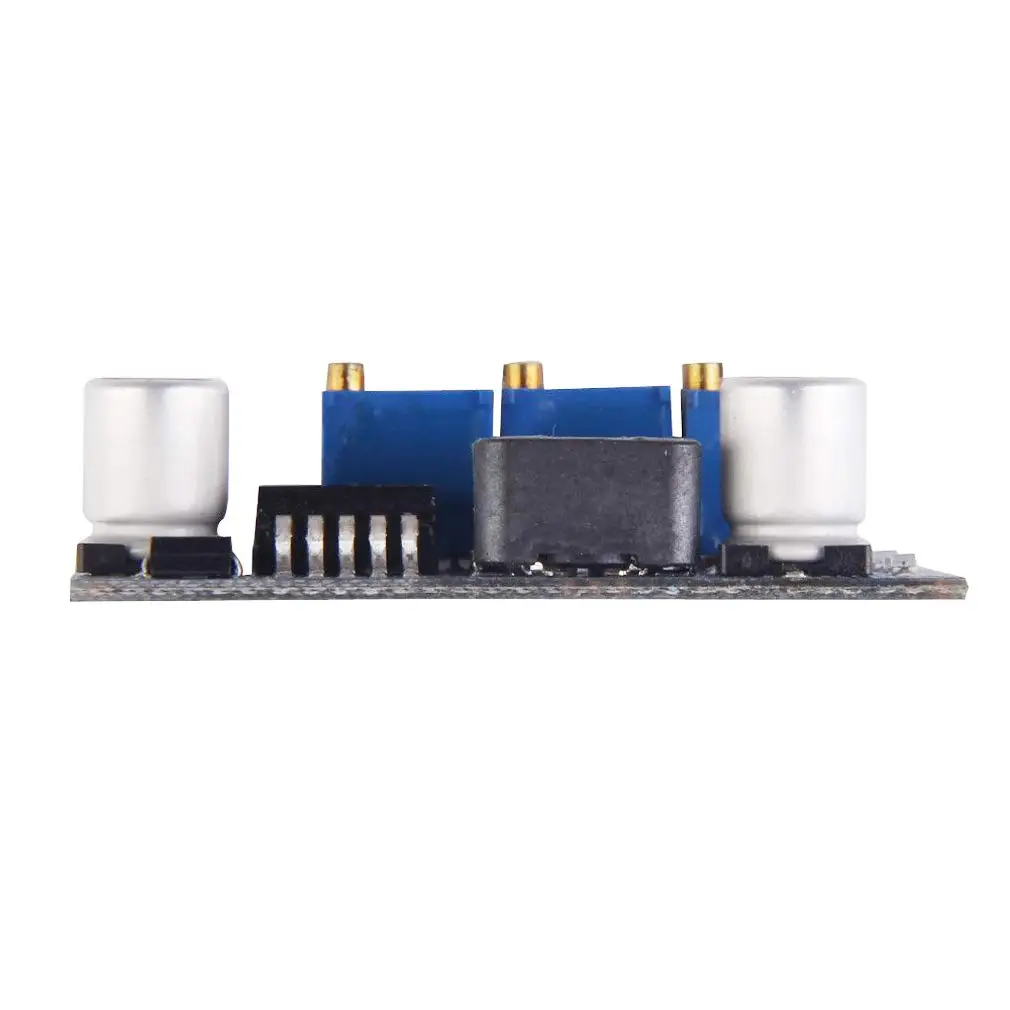

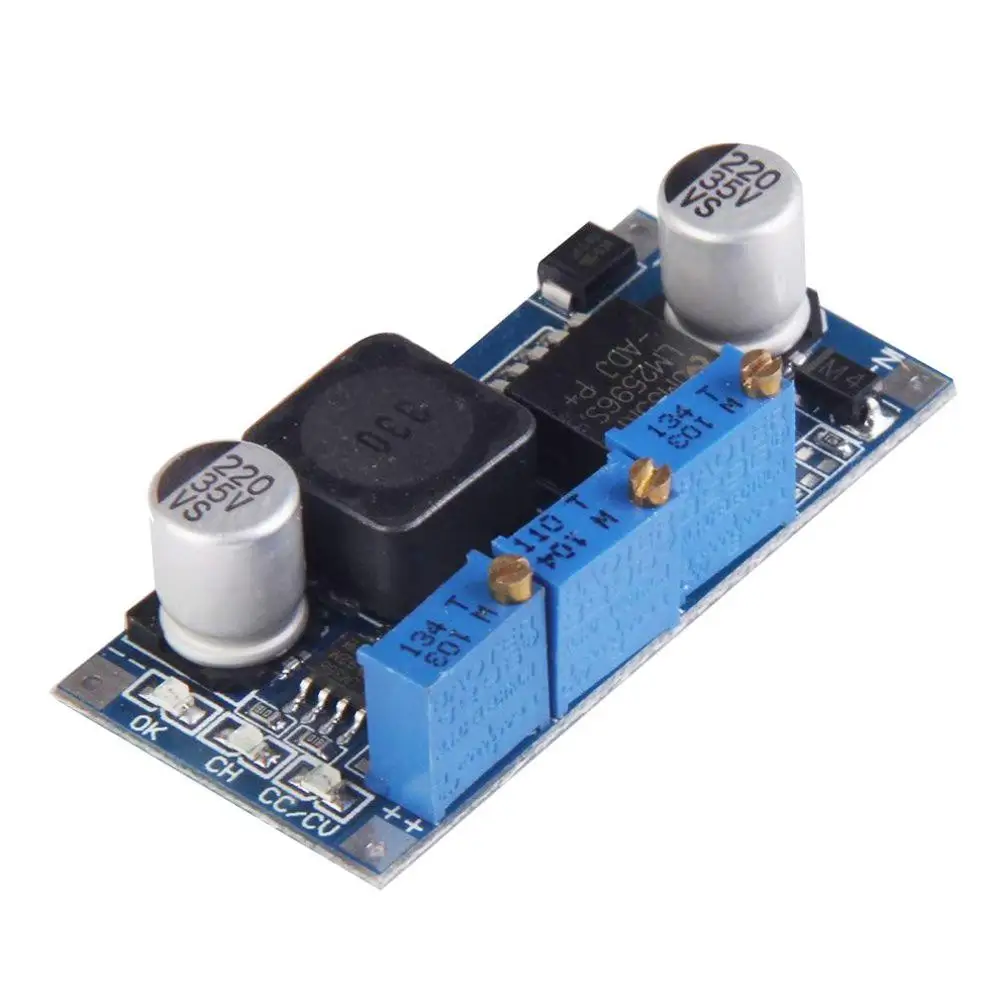

LM2596S-LED:

Тип: постоянный ток/постоянное напряжение Размер: (Д * Ш * В) 4,80*2,40*1,4 см/1,89 "* 0,94" * 0,55" Входное напряжение: 5-57 В Входное напряжение должно быть выше 2 в, чем выходное напряжение Выходной ток: Номинальный ток 2.5A/ 3A Макс (требуется радиатор) Выходное напряжение: 1,25-30V (регулируемый) Выходная мощность: 15 Вт Макс при максимальном напряжении Защита от короткого замыкания на выходе: Да, постоянный ток (значения настройки постоянного тока) Защита от обратной полярности на входе: Да, Диапазон постоянного тока: 0,2-3A (регулируемый, по умолчанию передан 1A) Ток лампы поворота: значение постоянного тока * (0,1), поверните значение постоянного тока лампы Преимущества: Плавная Регулировка выходного напряжения Плавная Регулировка выходного тока Светодиодный индикатор, красный под нагрузкой/зеленый без нагрузки Многооборотный потенциометр с длительным сроком службы До 1,5 вольт постоянного тока (тип. 1,16 В) разница между входным и выходным напряжением До 2,5a выходной ток Очень низкая потребеление энергии на холостом ходу, около 10mA (0,01) Температура защиты Входное напряжение до 60 в Высокая стабильность выходного напряжения Высокая эффективность Нет необходимости дополнительного охлаждения до 2 А Высокая частота преобразования постоянного/постоянного тока, что приводит к уменьшению размера устройства Применение: Зарядное устройство для всех батарей в диапазоне 1,23 В ~ 28 в, только установите точное напряжение батареи и зарядный ток Высокая Конвертация при использовании в автомобиле Регулируемый лаборатории источник напряжения Светодиодный драйвер с постоянным током Затемнения устройств Лаборатория источника питания Примечание: Размер для ручного измерения, может быть погрешность от 0 до 2 см, относится к нормальному явлению. Из-за разницы между различными мониторами изображение может не отражать фактический цвет изделия. Спасибо!

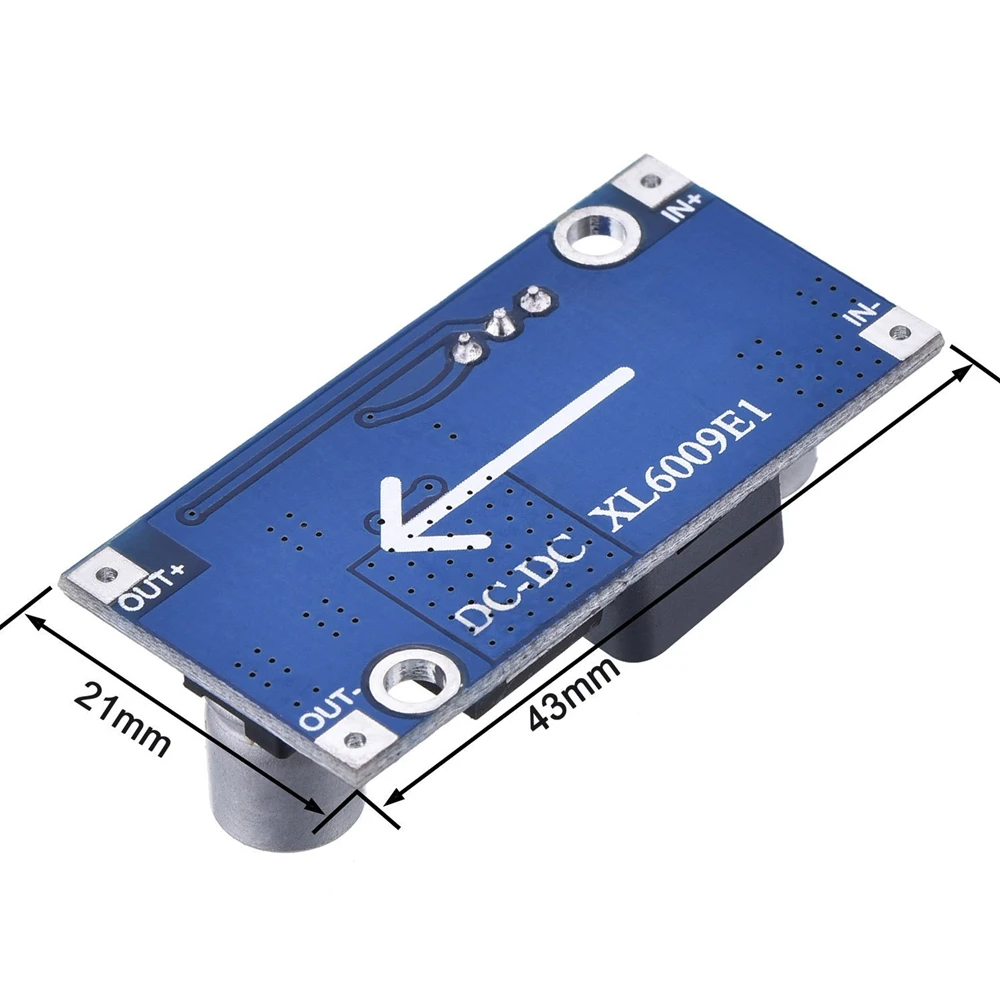

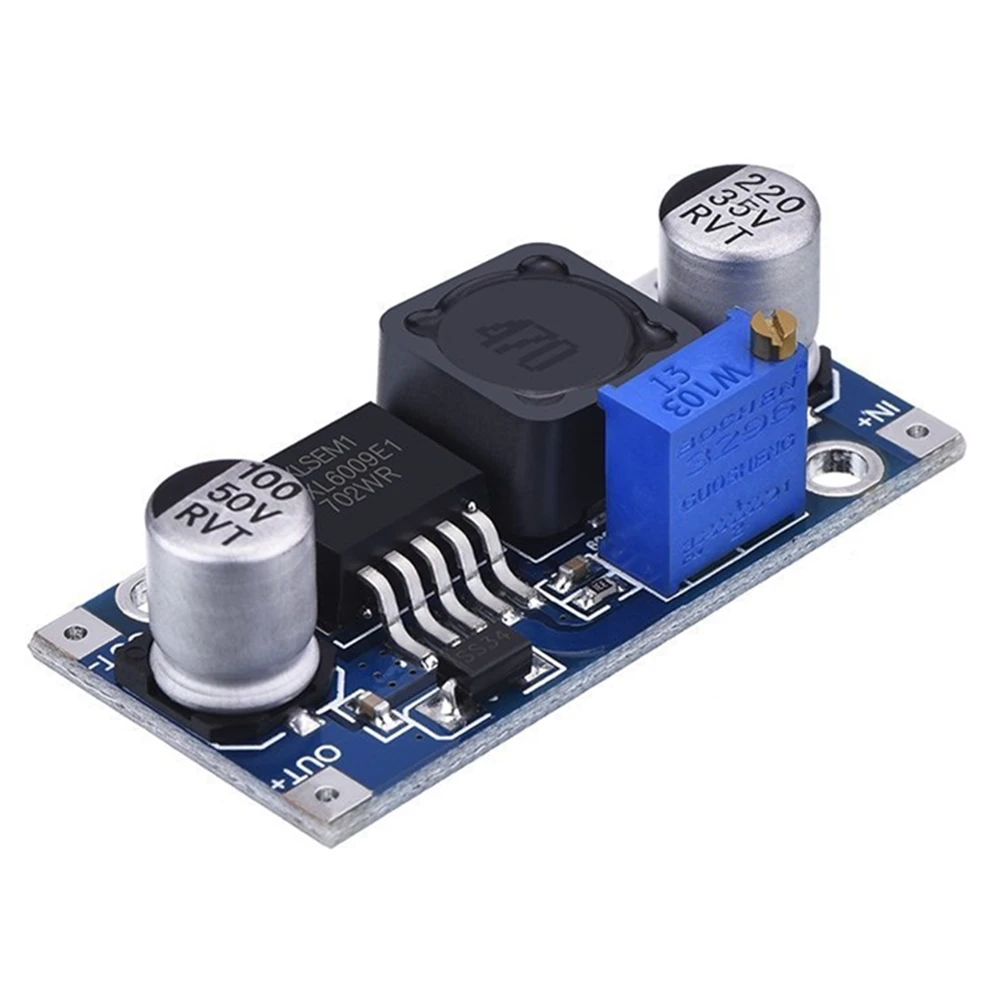

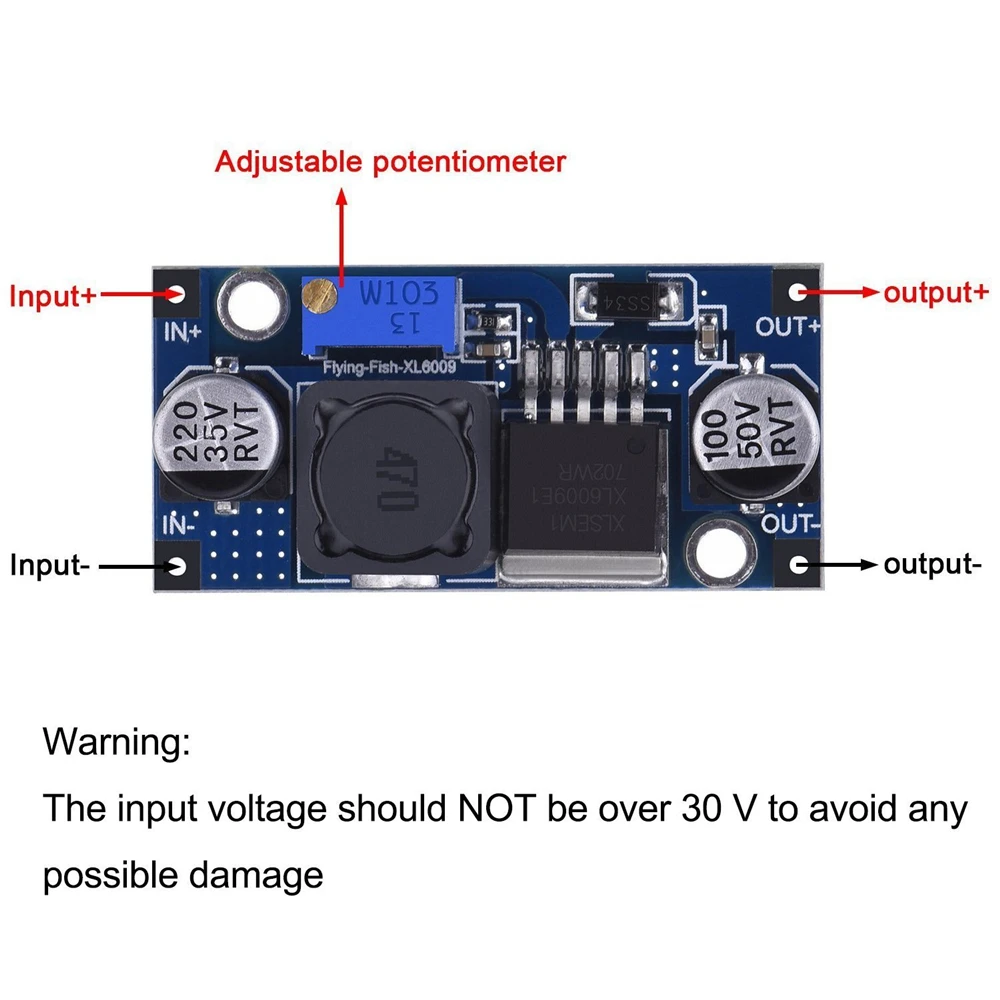

XL6009:

XL6009-это модуль импульсного тока (boost) 4A. Модуль использует высокочастотную технологию переключения XL6009E1 как основной чип, производительность превосходит LM2577. Модуль повышения XL6009 дешевле и работает лучше, и модуль LM2577 скоро будет отменен. ● Ультра-широкое входное напряжение 3 В ~ 32 В, zui хороший диапазон рабочего напряжения 5 ~ 32 В; ● Ультра-широкое выходное напряжение 5 В ~ 35 В; ● Встроенный 4А высокоэффективный MOSFET переключатель трубки, эффективность до 94%; (LM2577 ток только 3A) ● Частота переключения составляет 400 кГц, что позволяет достичь очень хороших результатов с фильтрующим конденсатором небольшой емкости. Пульсация меньше, а объем меньше. (Частота LM2577 составляет всего 50 кГц) Технические параметры: Спецификация модели: XL6009 boost модуль Модульная природа: неизолированный boost (BOOST) Метод выпрямления: асинхронный выпрямитель Вход диапазон: 3V ~ 32В Диапазон выхода: 5 В ~ 35 в Входной ток: 4A (максимум), без нагрузки 18 мА (Вход 5 В, выход 8 в, без нагрузки менее 18 ма. Чем выше напряжение, Чем больше ток без нагрузки.) Эффективность преобразования:<94% (чем больше разница в давлении, тем ниже эффективность) Уровень ВКЛ-ВЫКЛ: 400 кГц Выходная пульсация: 50 мВ (чем выше напряжение, тем больше ток, тем больше пульсация) Здравствуйте Елена: ± 0.5% Регулирование напряжения: ± 0.5% Рабочая температура:-40 °C ~ + 85 °C Размеры 43 мм * 21 мм (Д * Ш) В + вход положительный Отрицательной + Выход Выход Отрицательный! Сравнение образцов: Вход 5V выход 12V 0.8A 9,6 W Вход 7,4 В выход 12 В 1.5A 18 Вт Вход 12V Выход 15V 2A 30W Вход 12V Выход 16V 2A 32W Вход 12V выход 18V 1.6A 28,8 W Вход 12V выход 19V 1.5A 28,5 W Вход 12V Выход 24V 1 A 24W Вход 3V выход 12V 0.4A 4,8 W Vin * Iin * efficiency = Vout * Iout Vin: входное напряжение Иин: Вход ток Vout: выходное напряжение Iout: выходной ток
