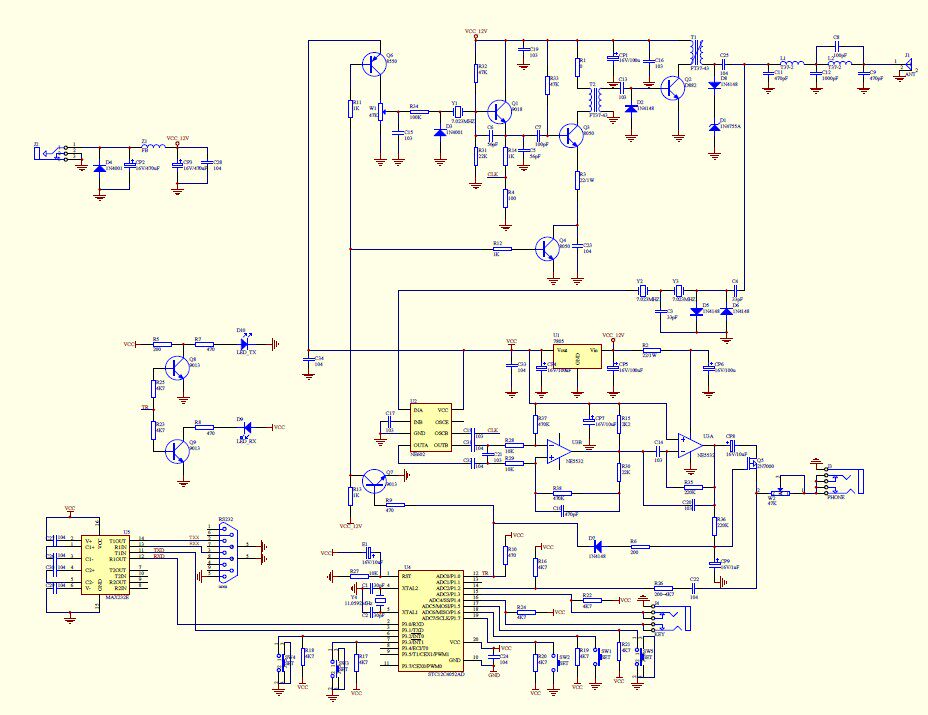

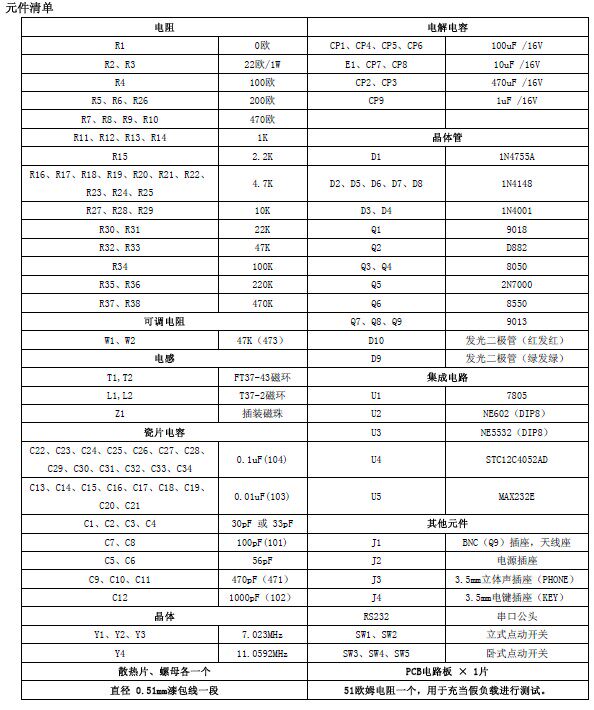

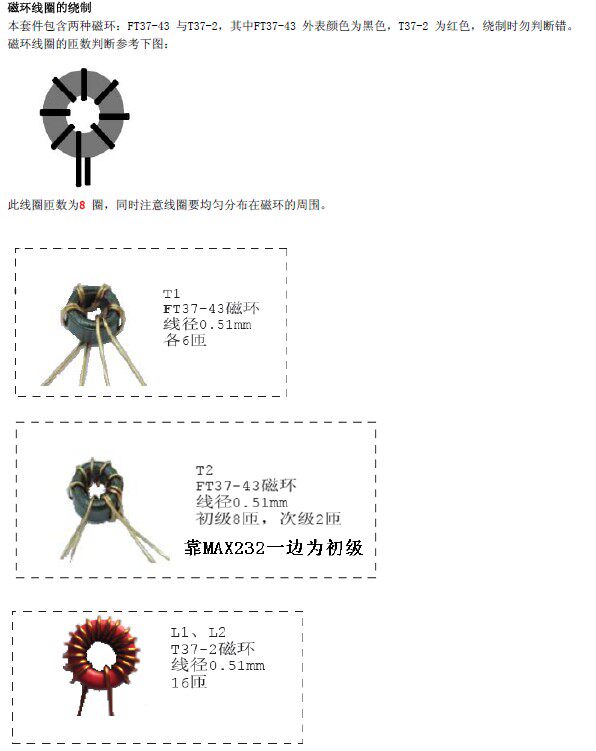

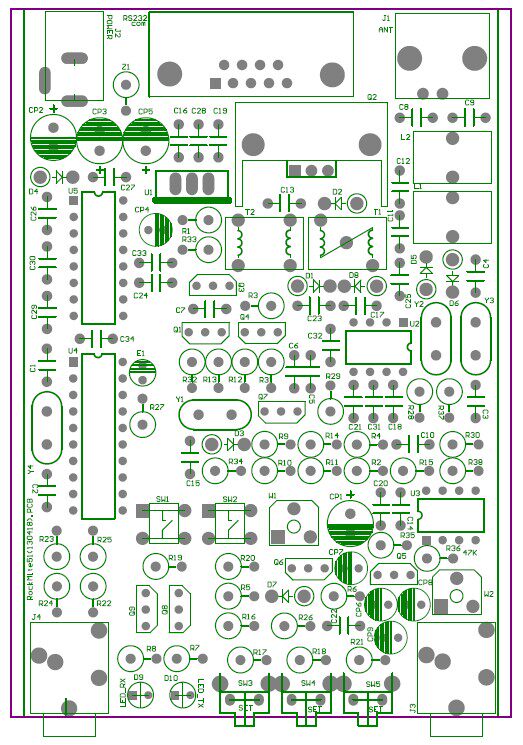

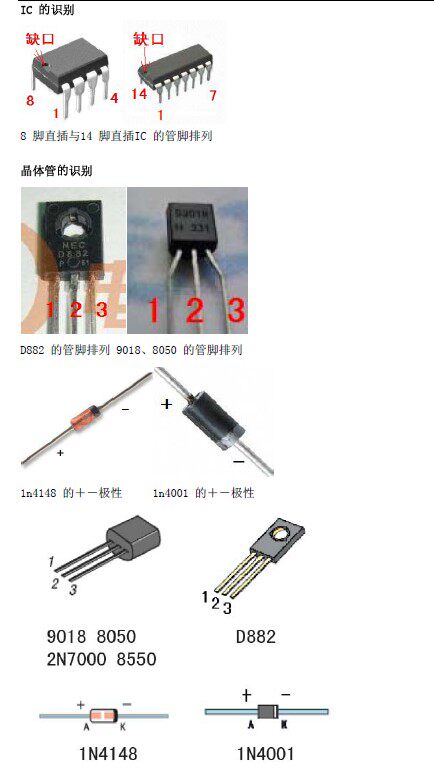

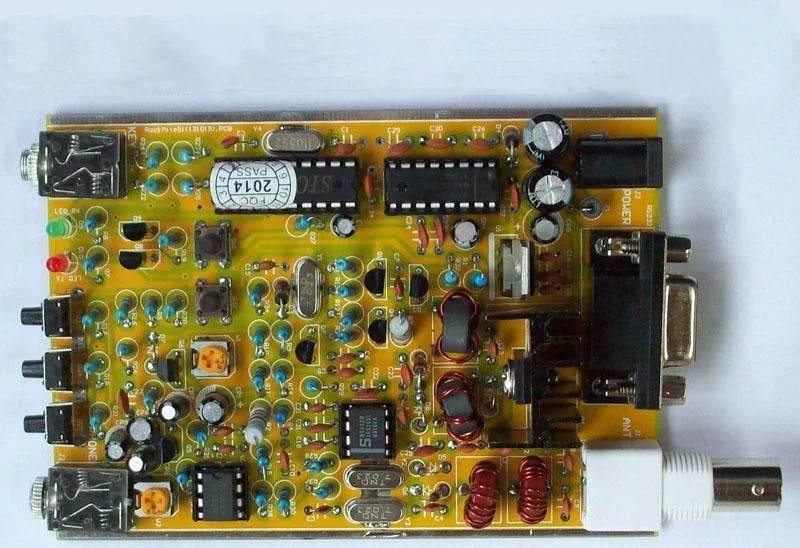

Основные индикаторы Источник питания: 12-13,8 В (рекомендуемый линейный Регулируемый источник питания) Антенна: 50 Ом, несимметричная Передающая Мощность: 12 В/5 Вт (Используйте мощность 12 В, она будет слегка падать в течение длительного времени, используйте выход D882) Частота: передача частоты локального осциллятора: 7023 кГц; Прием частоты локального осциллятора: около 7023-7026 кГц Режим работы: CW   Принцип цепи Ядро принимающей части является NE602. В комплект входит сбалансированный миксер внутри. Сигнал, поступающий от антенны, проходит через два кристаллических фильтра и входит в миксер. Осциллирующая цепь, образованная 9018, одновременно посылает сигнал локального осциллятора. После смешивания сигнал SSB/CW непосредственно преобразуется в аудио, а аудиовыход от NE602 отправляется в NE5532 для активной фильтрации низких частот и усиления звука, таким образом, завершите весь процесс получения. Таким образом, приемник, который непосредственно соединяет радиочастотные сигналы в аудио, называется «приемником постоянного тока». DC означает прямое преобразование частоты. Немой канал состоит из 2N7000 FETs в цепи используется для выключения приема при передаче. В то же время звуковой осциллятор, сформированный внутренним таймером STC12C4052, генерирует боковины и выводит их на наушники. Аудио. Передающая часть использует 9018 в качестве осциллирующей цепи, а затем использует 8050 в качестве буферного усилителя. 8050 также используется в качестве ключа передачи для управления переключением цепи трансивера и сигнала. Заключительный этап-усилитель класса C, состоящий из D882. После усиления выходной трансформатор 1: 4. После согласования высокочастотный сигнал фильтруется LPF, а затем подключается к антенне.   Выбор компонентов   Увеличение 9018 составляет около 130, а увеличение D882-около 200. T1-это трансформатор линии передачи 1: 4. Используйте 0,51 мм эмалированный провод с двойным навесным проводом на FT37-43 ферритовом кольце (американский) и проденьте его 6 витков (см. Рис. Ниже). Подключение.   T2-высокочастотный трансформатор. Он наматывается на ферритовый шарик (американский) FT37-43 с использованием эмалированной проволоки 0,51 мм. Основные 8 витков и второстепенные 2 витка (из-за разницы в консистенции аналоговых характеристик триода, таких как выходная мощность, обнаруженная в экспериментах) немного слабее, вы можете изменить количество поворотов на 9: 3 самостоятельно). L1 и L2 являются высокочастотными фильтрующими индукторами. На T37-2 магнитном кольце железного порошка (американский стиль), 0,51 мм эмалированная проволока используется для 16 витков, около 25 см, и индуктивность составляет около 1 uH. Все конденсаторы меньше 1000pF представляют собой высокочастотную керамику, конденсаторы размером больше мкФ-это алюминиевые электролитические конденсаторы, а все резисторы-1/4 W 5% фиксированных резисторов.
