Система передачи видео Herelink 2,4 ГГц

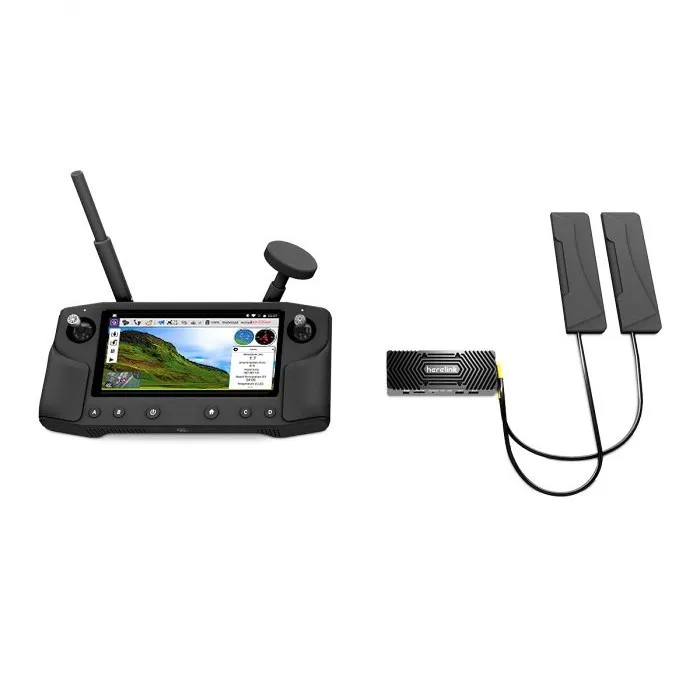

От Hex и ProfiCNC, команда, которая привела вас Pixhawk и Cube GPS system, поставляется с универсальным решением для передачи видео высокой четкости на большие расстояния. Цифровая система передачи видео Herelink HD. Этот Радиоконтроллер 2,4 ГГц со встроенным экраном позволяет пользователям получать видео высокой четкости дальности, телеметрию и управлять связью на расстоянии до 20 км. Он использует диапазон 2,4 ГГц на LTE по Wi-Fi. Это обеспечивает максимальное расстояние передачи. Предполагается, что дальность действия составляет 20 км в FCC и 12 км в CE. Большой экран 5,5 ″ отображает множество вариантов управления, таких как живые изображения, конфигурация автопилота через собственный контроль QGround или другие приложения GCS на основе системы Mavlink. Воздушный блок использует входную мощность 5-12 В и имеет единый UART для подключения к контроллеру полета или другим аксессуарам Mavlink. И воздушный блок, и Радиоконтроллер оснащены мощными процессорами Pinecone S1 с 4 ядрами на частоте 2,2 ГГц и еще 4 дополнительными ядрами на частоте 1,4 ГГц. Это открывает множество возможностей для использования приложений и будущего развития. Особенности Все в одном: Телеметрия, видео и управление До 20 км в режиме FCC и 12 км в режиме CE Частота 2,4 ГГц UART Телеметрия Протокол RC: SBUS, iBUS и т. д. Совместимость с Mavlink Сенсорный экран HDMI вход x2 для передачи видео 1080P @ 60fps Приложение QGround control и API для разработки. Wi-Fi, Bluetooth и USB для подключения к другим устройствам Воздушный блок и контроллер Процессор: SoC - Pinecone S1 AP: 4 больших ядра, Cortex A53, 2,2 ГГц 4 маленьких ядра, Cortex A53, 1,4 ГГц GPU: 4 ядра, Mali- T860 SDR: A7 + DSP память: Sky: LPDDR3: 1 Гб земля: LPDDR3: 2 Гб небо/земля: EMMC: 4 Гб Дальность передачи: FCC 20 км CE / SRRC 12 км задержка передачи изображения: ≤ 110 мс передача изображения: 720p @ 30fps 1080p @ 30 / 60fps передача Частотный диапазон: 2,4 ГГц ISM Чувствительность приема: -99 дБм при 20 МГц BW восстановление помех: <1 с Воздушный блок Внешний вид: основная плата + видео Дочерняя плата + структура дочерней платы RF Среди них плата видеозаписи завершает функцию входного моста сигнала HDMI. Дочерняя плата RF выполняет функцию передачи и приема сигналов. Соединитель M2 (E) между дочерней платой и ядром Размер: 78,5x30x13 мм Micro HDMI x 2: вход для внешних видеосигналов камеры 2-контактный интерфейс x 1: входной интерфейс питания 5-12 В 3-контактный интерфейс x 1: В/5 В уровень UART интерфейс 4-контактный интерфейс x 1: два выходных разъема RC уровня 3,3 В (фазовая шина S.bus, инвертирование S. Шины или выход сигнала PPM, Управление наземной клеммой) Micro USB x 1: для обновления отладки, Поддержка режима OTG Замочная скважина x 1: для сброса частоты и статуса Индикатор x 2: используется для индикации частоты и состояния изображения MMCX антенный разъем x 2: используется для передачи сигнала и наземной связи Полоса пропускания сигнала: 20 МГц/10 МГц Потребляемая мощность: Средняя потребляемая мощность одностороннего модуля составляет менее 4 Вт. Контроллер Корпус: пластик Размеры: 217 × 106,5 × 31 мм (вся машина не содержит внешней антенны и рокера) Экран: 5,46 дюйма, 1080P, 16 миллионов цветов, емкостный сенсорный экран Аудио: Встроенный динамик × 1, встроенный микрофон × 2 Дистанционное управление: rocker × 2, колесо прокрутки × 1, нижняя кнопка × 6, с подсветкой, верхняя кнопка × 1 (справа) Связь: BT / WIFI / GPS 2,4G карта передачи Светосветильник индикатор: верхняя Трехцветная лампа × 2 (слева, справа) Интерфейс: MicroUSB× 1, TFlash× 1 (поддерживает максимальное расширение 64 ГБ) Антенна: Ориентация (5 дБи) × 1 съемная, всенаправленная (2 дБи) × 1 съемная Встроенная антенна Wi-Fi, встроенная антенна GPS, Интерфейс внешней антенны GPS Питание: Встроенный Липовый аккумулятор 4950 мАч Зарядка: Поддержка порта micro USB 5 В, 2 А, ток зарядки Потребляемая мощность: Среднее потребление энергии не превышает 4 Вт (работает только передача изображения, средняя яркость экрана, ВЫКЛ. Wi-Fi, ВЫКЛ. GPS)
