4S 12V BMS 60A 150A 3 2 V LiFePO4 литиевый аккумулятор для хранения энергии солнечной системы

4S 12V BMS 60A 150A 3 2 V LiFePO4 литиевый аккумулятор для хранения энергии солнечной системы

Защита от перегрузки:
Одиночное напряжение обнаружения перезаряда 3,75 ± 0,025 в
Напряжение отключения перезаряда аккумулятора 3,60 ± 0,05 В
Защита от зарядки: Номинальный зарядный ток ≤ 20 А
Защита от переразряда: одиночное напряжение обнаружения переразряда: 2,50 ± 0,05 В
Напряжение одиночного разряда: 3,00 ± 0,05 В
Номинальный ток разряда: 60 А
Ток защиты от разряда: 150 ± 5 А
С защитой от короткого замыкания или без него: Да
Условия восстановления защиты от короткого замыкания: отсоедините нагрузку
Внутреннее сопротивление: B-, P-проводящее внутреннее сопротивление ≤ 15 мОм
Потребление тока: самопотребляемая мощность ≤ 30 μa
(Д * Ш * В) Размер: 120*60*10 мм

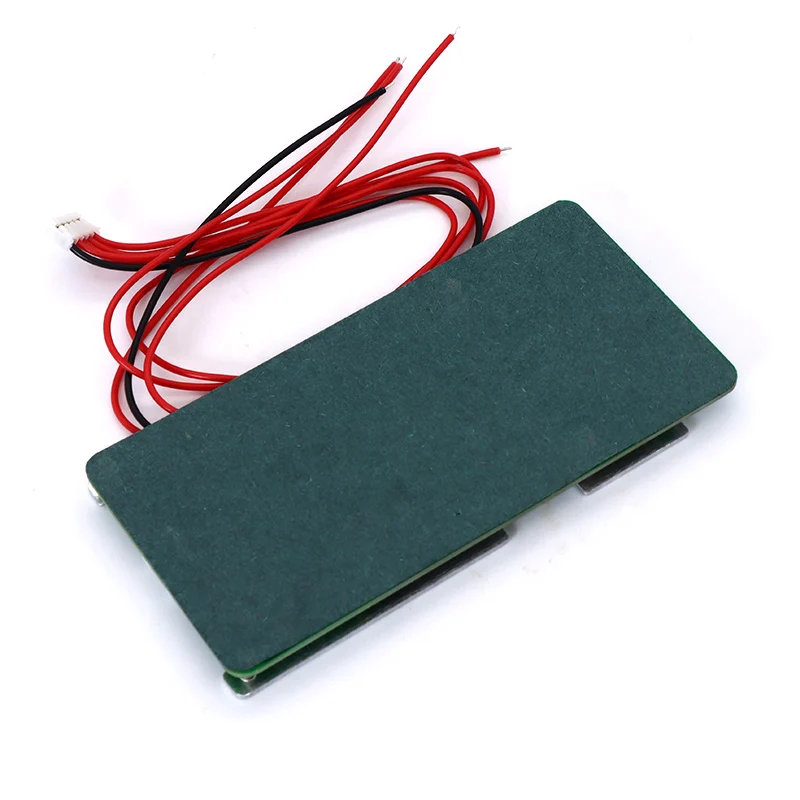

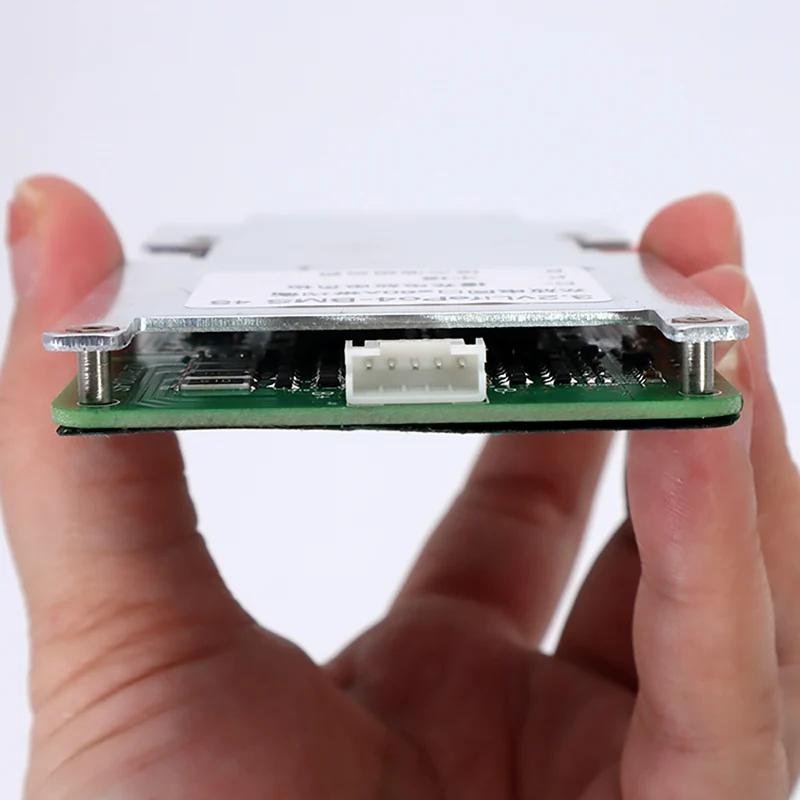

Линия захвата: 5-контактный разъем/Расстояние 2,0/длина линии 300 мм
Доставка: линия сбора (плоский кабель)

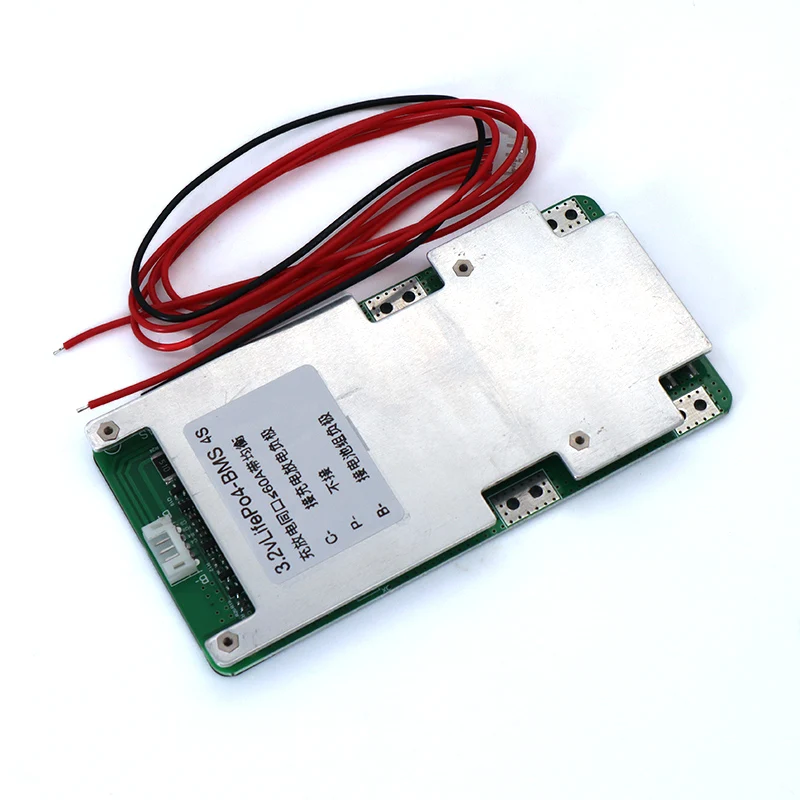

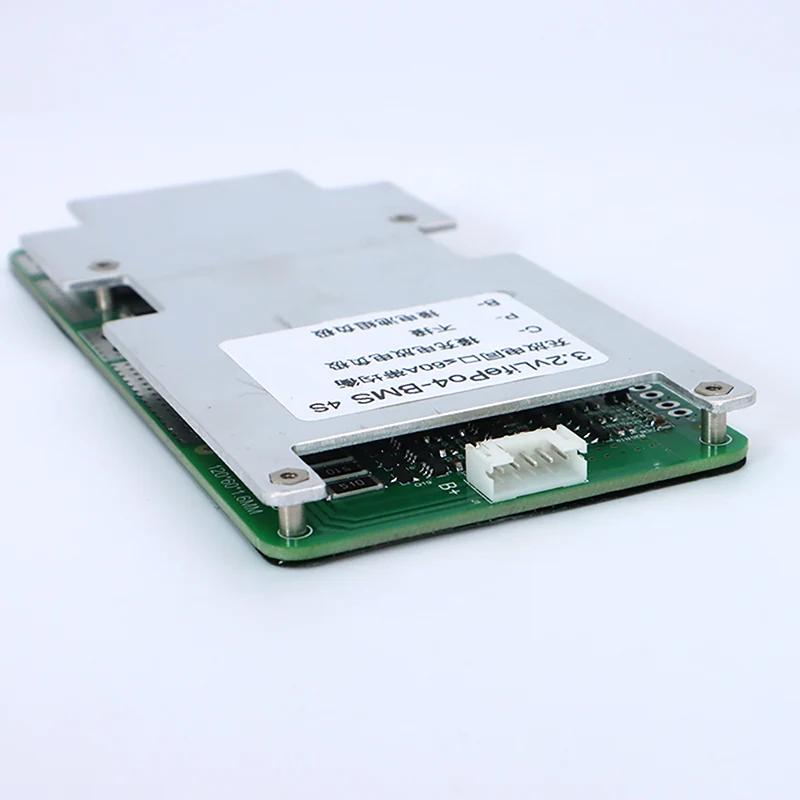

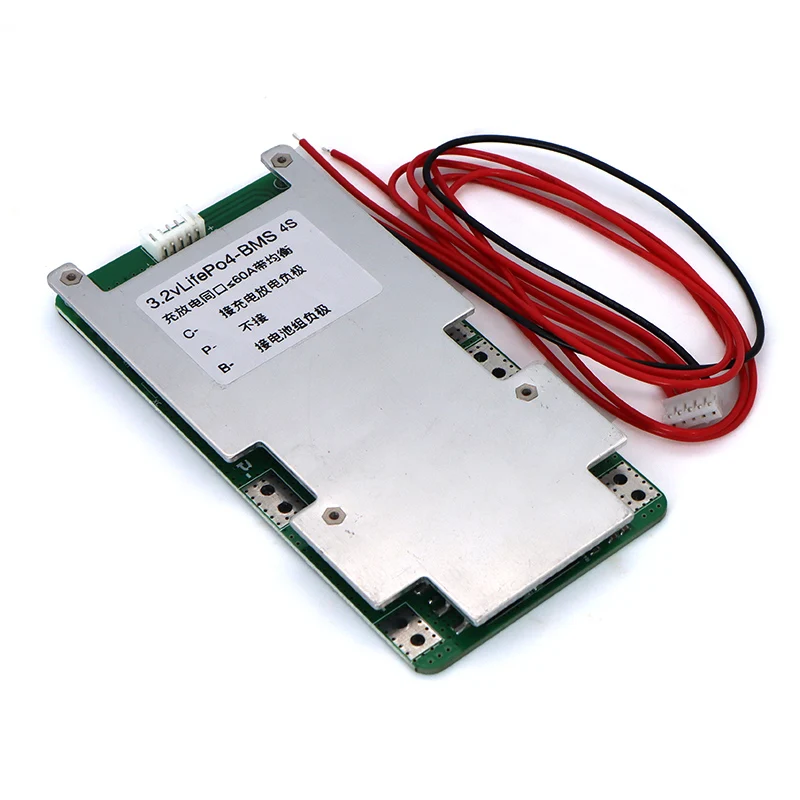

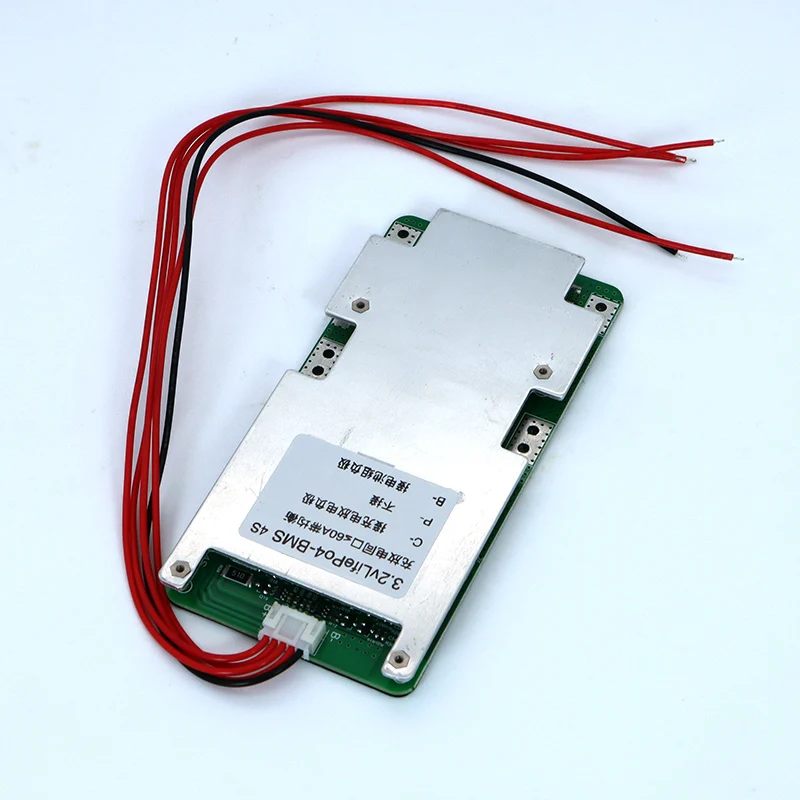

4. Описание порта
B + Положительный аккумулятор B-отрицательный аккумулятор
Положительная клемма зарядного устройства C + (B +) (положительная клемма аккумуляторного блока) C-отрицательная клемма зарядного устройства
P + (B +) Положительная клемма разрядной клеммы (положительная батарея) P-отрицательная клемма разрядной клеммы

5. Подключение
(1) кабель подключен к каждому отсеку аккумулятора, чтобы обеспечить эффективное подключение кабеля.
Убедитесь, что конец кабельной вилки увеличивается или уменьшается последовательно.
Потенциальная последовательность согласуется с потенциальной последовательностью розетки на конце защитной платы, а потенциальность находится в соответствии с одной на другую.
(2) припаяйте защитную пластину B-lead к сумме отрицательного B- of аккумуляторного блока.
Убедитесь, что паяльные соединения прочные, надежные и имеют хорошие проводящие свойства. Нет никакой скрытой опасности сжатия, трения и т. д., а проводка гладкая и короткая.
Избегайте попадания припоя, токопроводящих объектов или поводков, прилипания к защитной доске или прикосновения к нему.
(3) Подключите штекер кабеля к розетке защитной платы.
Сначала завершите сварку B-lead защитной платы до общего отрицательного B- of аккумуляторного блока, А затем подключите кабельную вилку к розетке защитной платы, чтобы убедиться, что Кабельная вилка и розетка защитной платы подключены на месте и Нет живых объектов или свинцового провода прикоснитесь к защитной плате, И принять хорошие меры по устранению неисправностей.
(4) B + и P-соответственно подключены к положительным и отрицательным электродам интерфейса разряда, И B + и C-соответственно подключены к положительным и отрицательным электродам зарядного интерфейса.
Во время пайки обязательно Изолируйте другие выводы во избежание короткого замыкания.
Убедитесь, что паяльные соединения являются твердыми и надежными и имеют хорошие проводящие характеристики при сварке B +, P-, C-, и нет потенциальной скрытой угрозы сжатия, трения и т. д., И проводка гладкая.
Убедитесь, что напряжение протестированного аккумуляторного блока интерфейса разряда и интерфейс заряда соответствуют напряжению аккумуляторного блока, правильность полярности и правильное положение проводки.
7. Меры предосторожности:
(1) выполняйте антистатические, водонепроницаемые и пыленепроницаемые работы во время подключения; Избегайте воздействия и сжатия защитной платы во время использования.
(2) запрещено использовать P-в качестве зарядного порта, потому что при использовании P-в качестве зарядного порта аккумулятор не имеет защиты от перезарядки.
