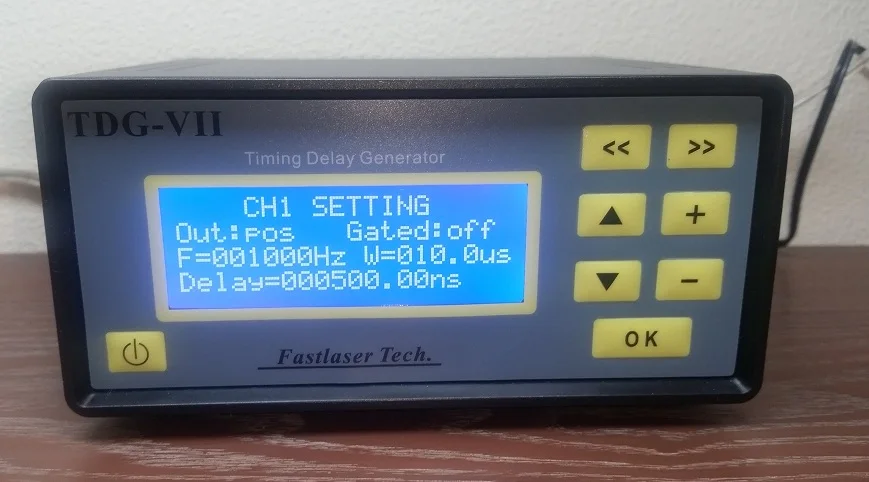

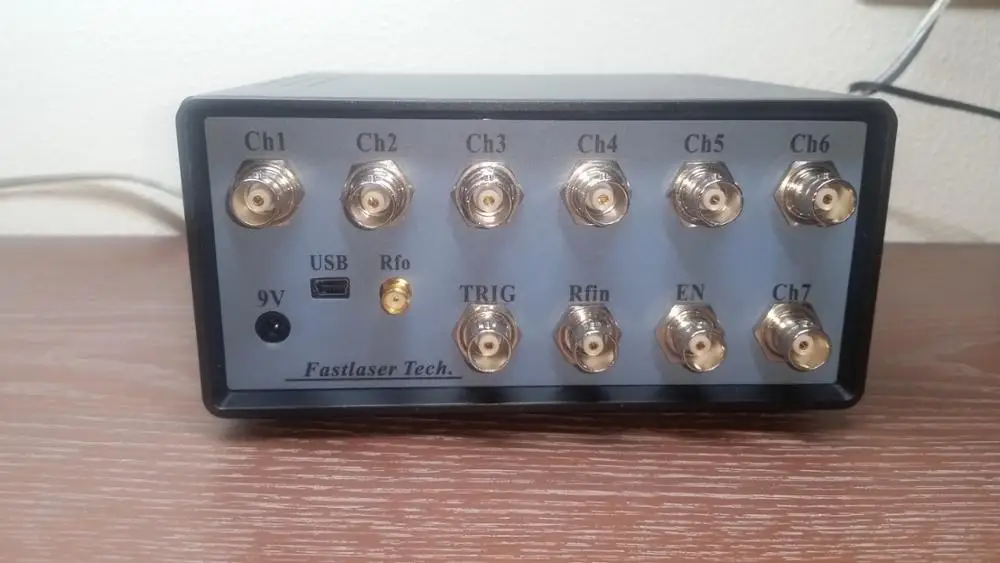

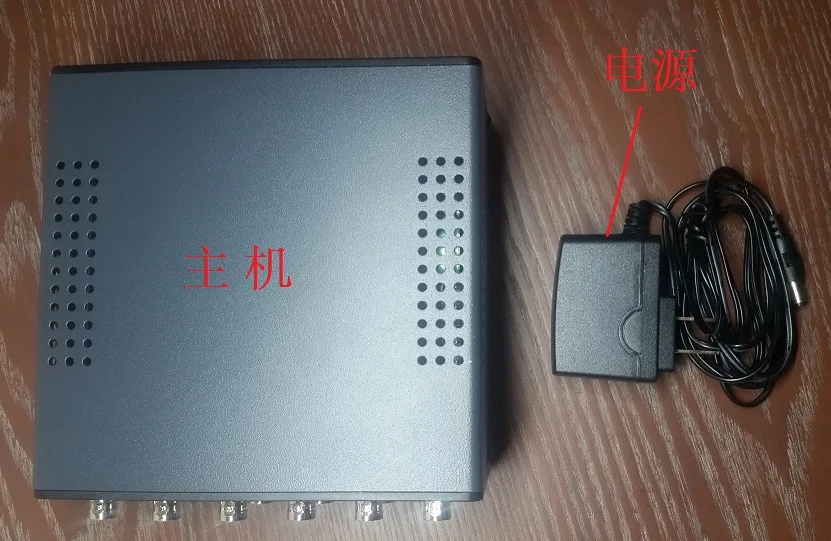

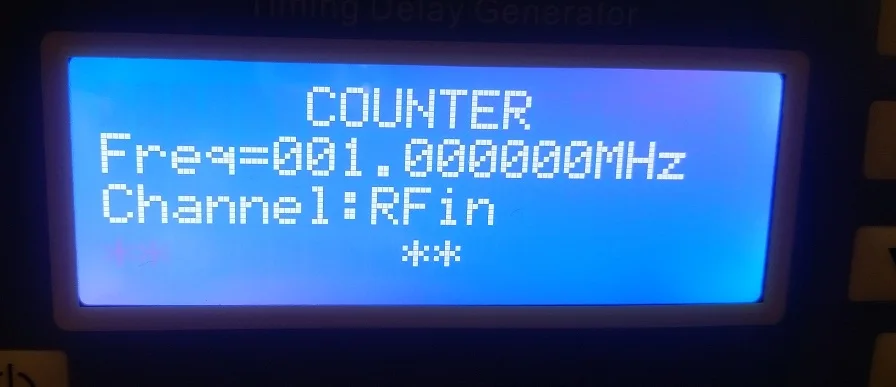

Высокоточная Многоканальная Цифровая Задержка                            1 есть семь каналов вывода TTL сигнала с регулируемой задержкой. Минимальное разрешение задержки Четырех каналов составляет 0,25 НС, максимальная задержка-1 мс; Разрешение задержки трех каналов-0,1 США, максимальная задержка-10 С. Если частота 7-канального TTL сигнала одинаковая или целое несколько, то соответствующая TTL rising edge или falling edge полностью синхронизирована, И точность синхронизации составляет менее 100ps.                2 Частота семиканального TTL сигнала регулируется. Во время внутреннего запуска диапазон регулировки частоты составляет 1 Гц-1 МГц; При внешнем запуске сигнал триггера может быть разделен и выведен в пределах 1-999.                3 Ширина уровня семиканального TTL сигнала регулируется, а диапазон регулировки-0.1us-1S.                4 уровень семиканального TTL сигнала может управляться в прямом и обратном направлениях, а также может быть установлен на чистый высокий уровень или низкий уровень выхода. Среди них высокий уровень 6 каналов может быть выбран как 5 В или напряжение внешнего источника питания, а выходной высокий уровень 7-го канала зафиксирован на 5 В.               5 сигналы семи каналов вывода TTL могут управляться внешним сигналом включения, и каждый канал может выбрать, чтобы включить или отключить функцию включения.            6 есть два высокоуровневых канала вывода TTL сигнала, которые могут установить режим сверхкороткой ширины импульса, самый короткий может достигать <5ns, самый длинный 50us, И регулируемое минимальное разрешение составляет 0,25 НС.           7 с входным каналом внешнего триггера может быть установлен действительный триггер подъема или падения края внешнего триггера, а высокий уровень внешнего триггерного сигнала должен быть больше 2,5 В. При внешнем запуске между пусковым выходом и входом триггера 7 каналов будет некоторое время дрожания. Если используется внутренний источник часов, время дрожания составляет около 3,3 Н; Если используется внешний источник часов, дрожание времени зависит от частоты внешних часов; если внешний сигнал триггера также использует те же внешние часы, между выходом триггера и входом времени не происходит.            8 с внешним каналом ввода радиочастотного сигнала, пользователь может установить этот сигнал как часы системы. Частотный диапазон радиочастотного сигнала составляет 10 МГц-300 МГц, а амплитуда прямого напряжения сигнала должна быть больше 2,5 В.                9 с функцией подсчета, вы можете прочитать частоту сигнала внешнего входного канала триггера в диапазоне 1 Гц-1 МГц; вы также можете прочитать частоту входного канала внешнего радиочастотного сигнала в диапазоне 1 Гц-300 МГц.                 10. С помощью входного канала включения сигнала пользователь может контролировать выход каждого канала через сигнал этого канала и может быть установлен, чтобы быть эффективным на высоком или низком уровне.              11 с функцией вывода радиочастотного сигнала, внутренний часовой сигнал (50 МГц) или внешний входной радиочастотный сигнал можно разделить и вывести в пределах 1-999.              12 с интерфейсом USB после подключения к компьютеру устанавливается канал виртуального последовательного порта. Пользователь может задать или прочитать все параметры, отправив команды последовательного порта. Пользователи могут гибко контролировать все каналы для вывода в соответствии с установленными требованиями через программирование.            Мощные настройки функций могут соответствовать контролю времени большинства систем оборудования.
