Функция осциллографа
|
|
Приобретение
|
Частота образцов в реальном времени
|
1 GSa/s (одноканальный) 500 MSa/s (два канала)
|
|
250 MSa/s (три/четыре канала);
|
|
Примечание: цифровой канал 12,34 одновременно, он считается одним каналом
|
|
Пиковое Обнаружение
|
Аналоговый канал 4ns
|
|
Примечание: цифровые каналы не поддерживают
|
|
Средний режим
|
Аналоговый канал
|
|
Все каналы достигают времени N образцов в то же время, N может быть выбран из
2, 4, 8, 16, 32, 64, 128, 256, 512 и 1024.
|
|
Примечание: цифровые каналы не поддерживают
|
|
Высокое разрешение
|
До 12 бит
|
|
Примечание: цифровые каналы не поддерживают
|
|
Минимальная ширина импульса
|
8ns
|
|
Глубина памяти
|
Одноканальный 64 м
|
|
Два канала 32 м
|
|
Три, четыре канала 16 м
|
|
Вход
|
Количество каналов
|
4 аналоговых канала
|
|
Примечание: каналы передачи данных не могут быть открыты
|
|
3 аналоговых канала
|
|
Примечание: цифровой канал LA1/LA2/LA3/LA4/LA1LA2/LA3LA4
|
|
2 аналоговых канала
|
|
Примечание: цифровые каналы бесконечно
|
|
1 аналоговый канал
|
|
Примечание: цифровые каналы бесконечно
|
|
0 аналоговый канал
|
|
Примечание: цифровые каналы бесконечно
|
|
Входное соединение
|
DC, AC или GND
|
|
Примечание: цифровые каналы не поддерживают
|
|
Входное сопротивление, соединение постоянного тока
|
Аналоговый канал
|
|
25пф ± 3 пФ, 1мом ± 2%
|
|
Цифровой канал
|
|
(300KΩ ± 2%) ,(8 pF ± 3 pF)
|
|
Поддерживаемый коэффициент затухания зонда
|
Аналоговый канал 1X, 10X, 100X, 1000X
|
|
Классы напряжения
|
300V CAT II
|
|
Максимальное входное напряжение
|
Аналоговый канал 300VRMS (10X)
|
|
Цифровой канал-25В ~ 25В
|
|
Горизонтальный
|
Интерполяция формы волны
|
(Sin x)/x
|
|
Максимальная длина записи
|
Одноканальный максимум 64 м
|
|
Два канала maximum32M
|
|
Три/четыре канала максимум 16 м
|
|
Горизонтальный диапазон масштаба
|
DSO6084 DSO6104
|
|
2ns/div ~ 100s/div 1, 2, 5 шаг за шагом
|
|
Режим временной базы
|
Y-T, X-Y, рулон
|
|
Номер X-Y
|
Канал 1,2 1 XY канал, канал 3 4 1 XY канал
|
|
Нулевое смещение
|
± 0,5 див× Минимальная Базовая Шестерня времени
|
|
Частота образцов и
|
± 25ppm
|
|
Точность времени задержки
|
|
Часы дрейфующих
|
≤ ± 5 ppm/год
|
|
Измерение времени Delta
|
Одиночный режим «приобретения»
|
|
Точность
|
|
(Полная полоса пропускания)
|
±(1 интервал образца + 100ppm × Чтение + 0.6ns)
|
|
> 16 средних значений
|
|
±(1 интервал образца + 100ppm × Чтение + 0.4ns)
|
|
Интервал образца = сек/див÷ 200
|
|
Вертикальный
|
Полоса пропускания (-3 дБ)
|
DPO6084
|
DPO6104
|
DPO6204
|
|
80 МГц
|
100 МГц
|
200 МГц
|
|
Вертикальное разрешение
|
Аналоговый канал 8 бит
|
|
Цифровой канал 1 бит
|
|
Диапазон вертикальных весов
|
Положение nput BNC 500 мкВ/див ~ 10 В/Див
|
|
Диапазон положения
|
500 мкВ/див до 120 мВ/див, ± 1 в
|
|
122мв/див до 1.2В/див, ± 10В
|
|
1,22 в/див до 10 В/див, ± 50 в
|
|
Опциональное ограничение аналоговой полосы пропускания
|
Типичный 20 МГц
|
|
Отклик басов (-3 дБ)
|
В положении BNC ≤ 10 Гц
|
|
Время подъема в положении BNC, типичное
|
DPO6084
|
DPO6104
|
DPO6204
|
|
≤ 4,4 нс
|
≤ 3,5 нс
|
≤ 1,8 нс
|
|
Точность вертикального усиления
|
В «обычном» или «среднем» режиме сбора точность o
F 10V/div до 10mV/div ± 3%
|
|
В «обычном» или «среднем» режиме приобретения точность
5мв/див до 500уф/див ± 4%.
|
|
Точность смещения постоянного тока
|
± 0,1 див ± 2 мВ ± 1% смещенное значение
|
|
Изоляция каналов
|
Максимальная пропускная способность постоянного тока:>40 дБ
|
|
Примечание: пропускная способность уменьшается до 6 МГц при использовании зонда 1X
|
|
Триггер
|
Диапазон уровня триггера
|
± 5 делений от центра экрана
|
|
Режим запуска
|
Авто, общее, одиночное
|
|
Уровень
|
CH1 ~ CH4
|
± 4 деления от центра экрана
|
|
Диапазон Holdoff
|
8ns ~ 10s
|
|
Точность уровня срабатывания
|
CH1 ~ CH4
|
0,2 див×вольт/див в пределах ± 4 делений
От центра экрана
|
|
Триггер кромки
|
Наклон
|
Поднимающийся край, опускающийся край, поднимающийся или опускающийся край
|
|
Источник сигнала
|
CH1 ~ CH4,
|
|
D1.0 ~ D1.3,
|
|
D2.0 ~ D2.3,
|
|
D3.0 ~ D3.3,
|
|
D4.0 ~ D4.3
|
|
Триггер ширины импульса
|
Полярность
|
Положительная полярность, отрицательная полярность
|
|
Состояние (когда)
|
<,>, !=, =
|
|
Источник сигнала
|
CH1 ~ CH4,
|
|
D1.0 ~ D1.3,
|
|
D2.0 ~ D2.3,
|
|
D3.0 ~ D3.3,
|
|
D4.0 ~ D4.3
|
|
Диапазон ширины импульса
|
8ns ~ 10s
|
|
Триггер видео
|
Стандарт сигнала
|
NTSC, PAL
|
|
Источник сигнала
|
CH1 ~ CH4
|
|
Синхронизация
|
Линия сканирования, номер линии, нечетное поле, ровное поле, все поля
|
|
Спусковой механизм
|
Наклон
|
Rise, fal
|
|
Состояние (когда)
|
<,>, !=, =
|
|
Источник сигнала
|
CH1 ~ CH4
|
|
Диапазон времени
|
8ns ~ 10s
|
|
Триггер сверхурочной работы
|
Источник сигнала
|
CH1 ~ CH4,
|
|
D1.0 ~ D1.3,
|
|
D2.0 ~ D2.3,
|
|
D3.0 ~ D3.3,
|
|
D4.0 ~ D4.3
|
|
Полярность
|
Положительная полярность, отрицательная полярность
|
|
Диапазон времени
|
8ns ~ 10s
|
|
Триггер окна
|
Источник сигнала
|
CH1 ~ CH4LA1 ~ LA4
|
|
Триггер с узором
|
Узор
|
0: низкий уровень; 1: высокий уровень; X: игнорирование;
|
|
Уровень (источник сигнала)
|
CH1 ~ CH4
|
|
Интервальный триггер
|
Наклон
|
Подъем, осень
|
|
Состояние (когда)
|
<,>, !=, =
|
|
Источник сигнала
|
CH1 ~ CH4,
|
|
D1.0 ~ D1.3,
|
|
D2.0 ~ D2.3,
|
|
D3.0 ~ D3.3,
|
|
D4.0 ~ D4.3
|
|
Дальномер времени
|
8ns ~ 10s
|
|
Задержка запуска
|
Тип края
|
Поднимающийся край, падающий край
|
|
Источник сигнала
|
CH1 ~ CH4
|
|
Состояние (когда)
|
<,>, !=, =
|
|
Диапазон времени
|
8ns ~ 10s
|
|
Настройка удерживающего триггера
|
Тип края
|
Поднимающийся край, падающий край
|
|
Источник сигнала
|
CH1 ~ CH4
|
|
Состояние (когда)
|
<,>, !=, =
|
|
Диапазон времени
|
8ns ~ 10s
|
|
Триггер Runt
|
Полярность
|
Положительная полярность, отрицательная полярность
|
|
Состояние (когда)
|
<,>, !=, =
|
|
Источник сигнала
|
CH1 ~ CH4
|
|
Диапазон времени
|
8ns ~ 10s
|
|
Триггер UART
|
Состояние (когда)
|
Старт, стоп, данные, нечетная проверка, ошибка при приеме
|
|
Источник сигнала (RX/TX)
|
CH1 ~ CH4,
|
|
D1.0 ~ D1.3,
|
|
D2.0 ~ D2.3,
|
|
D3.0 ~ D3.3,
|
|
D4.0 ~ D4.3
|
|
Формат данных
|
Шестигранный (шестигранный)
|
|
Длина данных
|
1 байт
|
|
Ширина бит данных
|
5 бит, 6 бит, 7 бит, 8 бит
|
|
Нечетная проверка
|
Нет, нечетный, даже
|
|
Свободный уровень
|
Высокий, низкий
|
|
Скорость передачи данных (опционально)
|
110/300/600/1200/2400/4800/9600/14400/19200/38400/57600
/115200/230400/380400/460400 бит/с
|
|
Скорость передачи данных (пользовательский)
|
300bit/s ~ 334000bit/s
|
|
LIN триггер
|
Состояние (когда)
|
Поле интервала, поле синхронизации, поле ID, ошибка синхронизации
Идентификатор, данные IDand
|
|
Источник сигнала
|
CH1 ~ CH4,
|
|
D1.0 ~ D1.3,
|
|
D2.0 ~ D2.3,
|
|
D3.0 ~ D3.3,
|
|
D4.0 ~ D4.3
|
|
Формат данных
|
Шестигранный (шестигранный)
|
|
Скорость передачи данных (опционально)
|
110/300/600/1200/2400/4800/9600/14400/19200/38400/57600
/115200/230400/380400/460400 бит/с
|
|
Скорость передачи данных (пользовательский)
|
300bit/s ~ 334000bit/s
|
|
Смогите триггера
|
Состояние (когда)
|
Старт бит, удаленная рама ID, идентификатор кадра данных, ID кадра, удаленная рама данных, данные кадра данных, неправильная рамка, все ошибки, ошибка ответа, защита от перегрузки
|
|
Источник сигнала
|
CH1 ~ CH4
|
|
Формат данных
|
Шестигранный (шестигранный)
|
|
Скорость передачи данных (опционально)
|
10000, 20000, 33300, 500000, 62500, 83300, 100000, 125000, 250000, 500000, 800000, 1000000
|
|
Скорость передачи данных (пользовательский)
|
5 кбит/с ~ 1 Мбит/с
|
|
Триггер SPI
|
Источник сигнала
|
CH1 ~ CH4,
|
|
D1.0 ~ D1.3,
|
|
D2.0 ~ D2.3,
|
|
D3.0 ~ D3.3,
|
|
D4.0 ~ D4.3
|
|
Формат данных
|
Шестигранный (шестигранный)
|
|
Ширина бит данных
|
4, 8, 16, 24, 32
|
|
Триггер IIC
|
Источник сигнала (SDA/SCL)
|
CH1 ~ CH4,
|
|
D1.0 ~ D1.3,
|
|
D2.0 ~ D2.3,
|
|
D3.0 ~ D3.3,
|
|
D4.0 ~ D4.3
|
|
Формат данных
|
Шестигранный (шестигранный)
|
|
Индекс данных
|
0 ~ 7
|
|
Возможность (состояние)
|
Старт бит, стоп бит, нет ответа, адрес, данные, перезагрузка
|
|
Измерение
|
Курсор
|
Разница напряжения между курсорами △V
|
|
Разница во времени между курсорами △T
|
|
Взаимный △T, в Hertz(1/△T)
|
|
Автоматическое измерение
|
Частота, период, среднее время, пик-пик, RMS, минимум, mixmum, время подъема, время падения, ширина,-ширина,-ширина, основание, верх, средняя, амплитуда, перезагрузка, preshoot, разница в фазе rising edge, разница в фазе falling edge, + duty,-duty, период mean, PRMS, FOVshoot, ROVshoot, BWIDTH, FRF, fr, LRR, LRF, LFR, LFF
|
|
DVM
|
Источник данных
|
CH1,CH2,CH3,CH4
|
|
Тип измерения
|
Эффективное значение постоянного тока
|
|
Эффективное значение переменного тока
|
|
Постоянный ток
|
|
Измеритель частоты
|
Аппаратный 6-битный Частотомер
|
|
Генератор произвольной формы
|
|
Генератор произвольной формы (для осциллографов с каналами источника сигнала)
|
Номер канала
|
2/3 канала
|
|
Частота образцов
|
200MSa/s
|
|
Вертикальное разрешение
|
12 бит
|
|
Максимальная частота
|
25 МГц
|
|
Стандартные формы сигнала
|
Sin, квадрат, пульс, треугольный, шум, постоянный ток
|
|
Sinc, индекс, полуискажение, lorentz, двухтональная Многочастотная, gauss,ECG
|
|
Произвольная форма волны
|
Arb1,Arb2,Arb3,Arb4
|
|
Грех
|
Частотный диапазон
|
0,1 Гц ~ 25 МГц
|
|
Квадрат/пульс
|
Частотный диапазон
|
0,1 Гц ~ 10 МГц
|
|
Треугольная волна
|
Частотный диапазон
|
0,1 Гц ~ 1 МГц
|
|
Пробоотборная волна
|
Частотный диапазон
|
0,1 Гц ~ 1 МГц
|
|
Индекс
|
Частотный диапазон
|
0,1 Гц ~ 5 МГц
|
|
Полу-искажение
|
Частотный диапазон
|
0,1 Гц ~ 1 МГц
|
|
Лорентц
|
Частотный диапазон
|
0,1 Гц ~ 1 МГц
|
|
Двухтональная многочастотная
|
Частотный диапазон
|
0,1 Гц ~ 1 МГц
|
|
Гаусс
|
Частотный диапазон
|
0,1 Гц ~ 1 МГц
|
|
ЭКГ
|
Частотный диапазон
|
0,1 Гц ~ 1 МГц
|
|
Произвольная волна
|
Частотный диапазон
|
От 0,1 Гц до 10 МГц
|
|
Длина волны
|
8KSa
|
|
Частота
|
Точность
|
100 ppm(<10 кГц) 50 ppm(>10 кГц)
|
|
Разрешение
|
0,1 Гц или 4 бит, возьмите больший
|
|
Амплитуда
|
Выходной диапазон
|
10мв ~ 7Vp-p (высокое сопротивление)
|
|
5мв ~ 3.5Vp-p(50Ω)
|
|
Смещение постоянного тока
|
Диапазон
|
± 3,5 В, высокое сопротивление
|
|
± 1,75 В, 50 Ом
|
|
Разрешение
|
100 мкВ или 3 бита, возьмите больший
|
|
Точность
|
2%(1 кГц)
|
|
Выходное сопротивление
|
50 Ом
|
|
Логический анализатор
|
|
Логический анализатор
|
Входное сопротивление, соединение постоянного тока
|
Цифровой канал
|
|
(300KΩ ± 2%) ,(8 pF ± 3 pF)
|
|
Пороговое значение
|
4 канала в 1 группа регулируемое пороговое значение
|
|
Пороговый вариант
|
TTL (1,4 В)
|
|
5,0 В CMOS(+ 2,5 В)
|
|
3,3 В CMOS(+ 1,65 в)
|
|
2,5 В CMOS(+ 1,25 В)
|
|
1,8 В CMOS(+ 0,9 в)
|
|
ECL(-1,3 V)
|
|
Пекл (+ 3,7 В)
|
|
LVDS(+ 1,2 В)
|
|
0 В
|
|
Пользовательское определение
|
|
Пороговый диапазон
|
± 7,0 В, 10 мВ шаг за шагом
|
|
Пороговая точность
|
± (100мв + 3% пороговое значение)
|
|
Динамический диапазон
|
± 5,0 В + порог
|
|
Качели с минимальным напряжением
|
500 mVpp
|
|
Вертикальное разрешение
|
1 бит
|
|
Общие характеристики
|
|
Дисплей
|
Тип дисплея
|
7 "TFT диагональный жидкий кристалл
|
|
Разрешение дисплея
|
800 (по Горизонтали) * 480 (по вертикали) пикселей
|
|
Цвет дисплея
|
16 миллионов цветов (24 бит истинного цвета)
|
|
Время выдержки
|
Минимум, 1 s, 5 s, 10 s, 30S, infinite
|
|
Тип дисплея
|
Точка, вектор
|
|
Режим отображения
|
Цветовая температура, Серая шкала
|
|
Яркость дисплея
|
Регулируемый
|
|
Тип сетки
|
Регулируемый
|
|
Яркость сетки
|
Регулируемый
|
|
Интерфейс
|
Стандартный интерфейс
|
USB хост, USB устройство, LAN, EDU сигнал WIFI
|
|
Aux (выход триггера/сбой доступа)-только EDU с этим интерфейсом
|
|
Дополнительный интерфейс
|
Пропуск
|
|
UART
|
|
HDMI
|
|
Общие характеристики
|
Выход компенсатора зонда
|
|
Выходное напряжение, типичный
|
Около 2Vpp input≥ нагрузка 1MΩ
|
|
Частота, типичный
|
1 кГц
|
|
Источник питания
|
100-120VACRMS(± 10%),45 Гц до 440 Гц, CATⅡ
|
|
120-240VACRMS(± 10%),45 Гц до 66 Гц, CATⅡ
|
|
Энергопотребление
|
<30 Вт
|
|
Предохранитель
|
T,3.15A, 250В, 5x20мм
|
|
Рабочая температура
|
0 ~ 50 °C (32 ~ 122 °F)
|
|
Температура хранения
|
-40 ~ + 71 °C (-40 ~ 159,8 °F)
|
|
Влажность
|
≤ + 104 ℉(≤ + 40 °C): ≤ 90% относительной влажности
|
|
106 ℉ ~ 122 ℉ (+ 41 °C ~ 50 °C): ≤ 60% относительная влажность
|
|
Метод охлаждения
|
Конвекция
|
|
Высота
|
Операционная и неоперационная
|
3000 м (10000 футов)
|
|
Механический шок
|
Случайные вибрации
|
0,31 гRMSОт 50 Гц до 500 Гц,
|
|
10 минут на каждой оси
|
|
Не работает
|
2,46 гRMSОт 5 Гц до 500 Гц,
|
|
10 минут на каждой оси
|
|
Операционная система
|
50 г, 11 мс, полусинусоидальная волна
|
|
Механический
|
Размер
|
318x140x150 мм (Длина x Ширина x высота)
|
|
Вес
|
2900 г
|

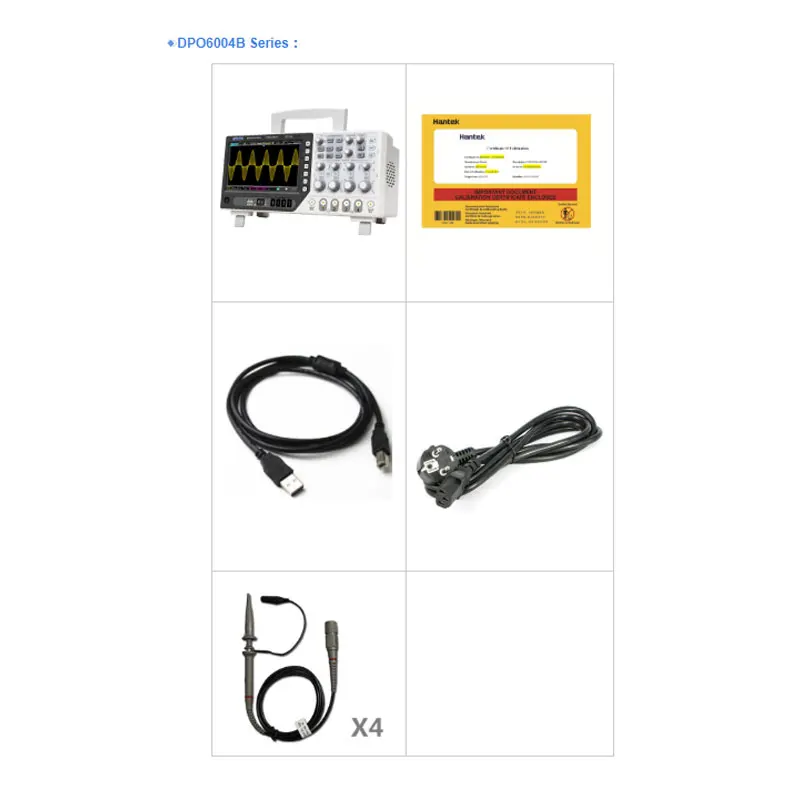

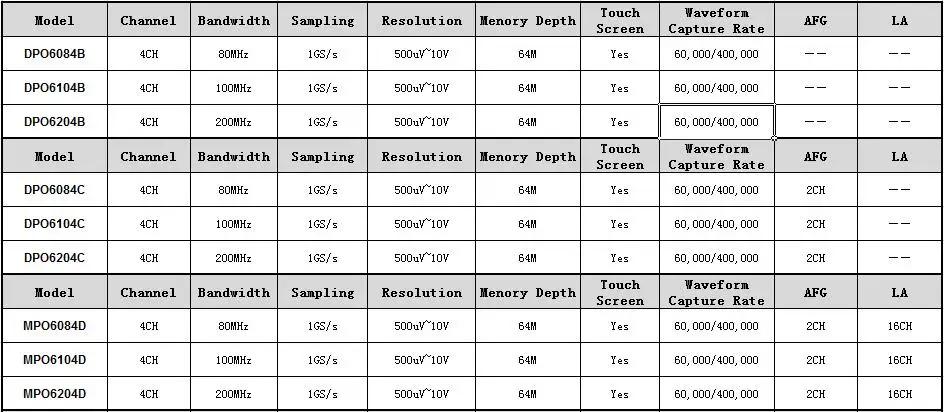

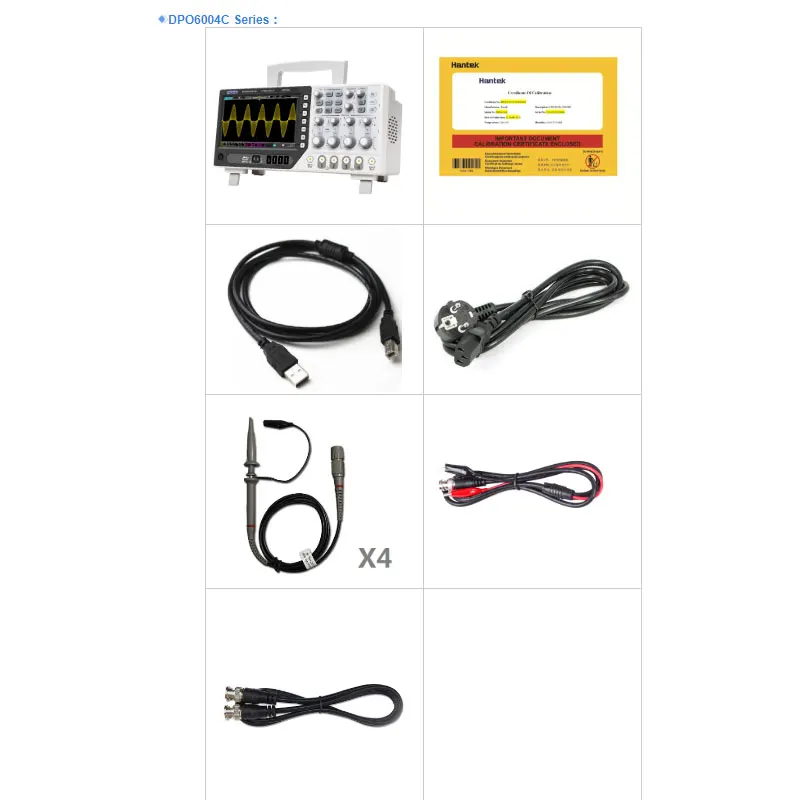

![20191127163804_5248]()
|
|

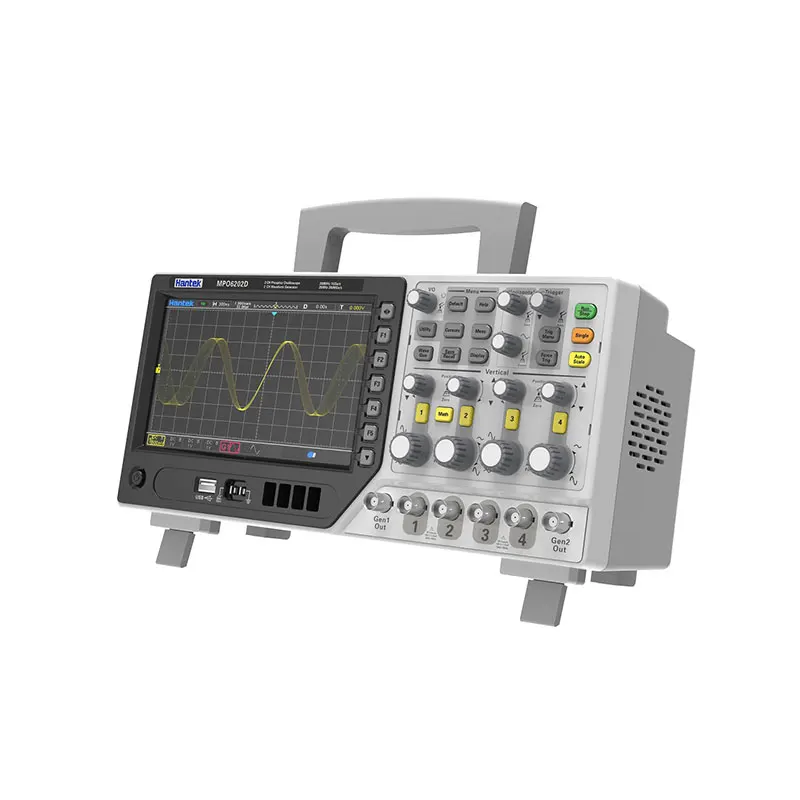

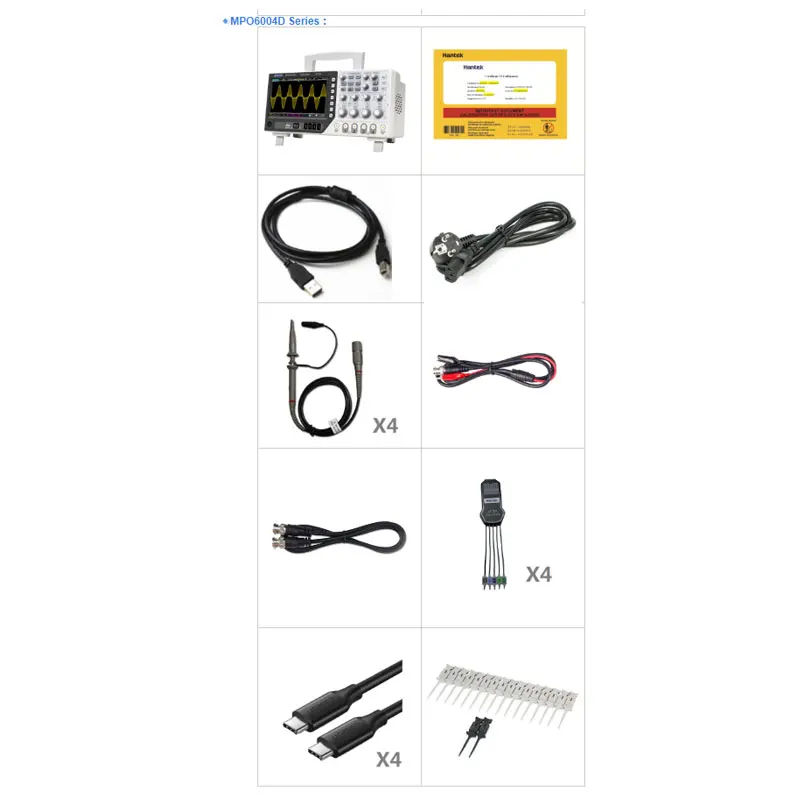

4-канальный осциллограф + 2CH AFG + 16CH LA
