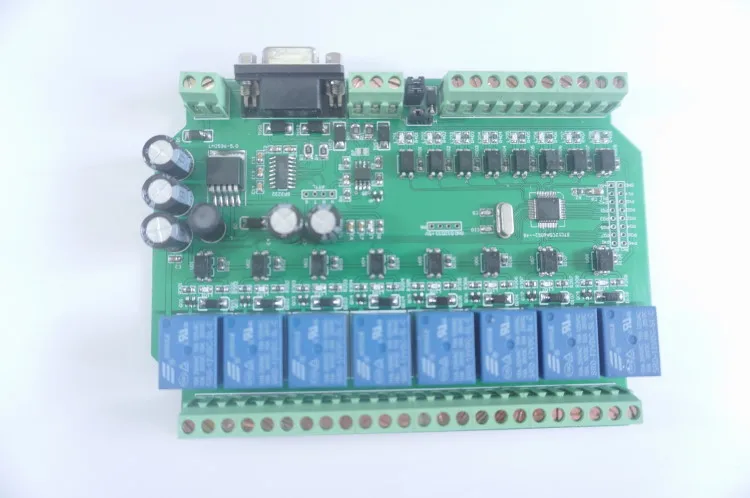

8-полосная промышленная плата управления Modbus Rtu 8di8do MCU программируемая реле 12В/24В |

8-полосная промышленная плата управления Modbus Rtu 8di8do MCU программируемая реле 12В/24В |

Моднявка = ckeditor

Type1:12VShell

Type2:24VShell

Type3: 12vdon't оболочки

Type4: 24vdon't оболочки

Тип 5:12 В MODBUS RTU стандартные протоколы + оболочка

Тип 6:24V MODBUS RTU стандартные протоколы + оболочка

VПродукт Особенности

1.Размер изделия: 155*110*60 мм (длина * ширина * высокая упаковка), диаметр монтажного отверстия 3 мм;

2.Рабочая температура: от-40 до + 80 градусов;

3.Рабочее напряжение: DC12VOr24V, рабочая currenent1athe влево и вправо;

4.Типичный микроконтроллер: STC12C5A60S2 (промышленный класс);

5.Коммуникационный интерфейс не onlyRS232, есть areRS485, удобный каскад, и два вида общения независимы друг от друга, не мешают друг другу;

6.Расширение восьмибитного dip-переключателя модуля, облегчающее настройку физического адреса;

7.RS232ИRS485 ИнтерфейсИмпортируются чипПрочная;

8.Протокол связи включает в себя общие пользовательские протоколы, протокол andModbusProtocol, скорость передачи данных: 2400, 4800, 9600, 19200, 38400, 115200 (по умолчанию пользовательский протокол baud rate9600,N,8,1);

9.Индикатор питания, Восьмиканальный входной индикатор, Восьмиканальный выходной индикатор;

10.Контактная мощность реле: 250VAC/10A,30VDC/10A, каждая Максимальная мощность переключения 500W;

11.Срок службы: 10 десятков тысяч раз прочнее;

12.Максимальное реле времени приема 15 мс, максимальное время выпуска 5 мс;

13.8вход переключателя пути, полностью изолированный, входное напряжение сигнала активное-низкое (до высокого уровня, пожалуйста, свяжитесь со службой поддержки клиентов), также может быть отдельно от входного источника питания;

14.8 релейный выход, полный опто-изолированный,Использование нового и оригинального реле songle управления;

15.Использование зеленых высококачественных WJ/KF128LTerminal блоков, Выдерживает напряжение 300В, 10А;

16.Входной источник питания имеет преимущества защиты от обратной полярности, защиты от перегрузки по току, защиты от обмотки, не беспокойтесь о ненадлежащей работе питания, сгоревшего модуля и оборудования;

17.Микрокомпьютер с одним чипом имеет aEEPROM, без внешних чипов памяти;

18.Среда сбора: keil (general-purpose51 среда);

19.Поддерживаемый язык: язык C или язык сборки, вы можете связаться с компьютером на основе VB/VCThe

20.Использование двухсторонней конструкции печатной платы, процесс производства высококлассных чипов;

21.Перед поставкой товаров, тщательное тестирование и тестирование стабильности, попросите клиента быть уверенным, что использование.

VИнтерфейс введение

LРаздел входного сигнала

VCC: положительный полюсный терминал;

GND: отрицательный полюс клеммы питания;

A +/B-/GND:RS485Terminal blocks;

Вин: мощность входного сигнала положительная (Доставка по умолчанию подключена к);

GIN: входной сигнал с катодом источника питания (доставка по умолчанию и подключение к);

IN01-IN08: входной сигнал для запуска конца, активный-низкий, датчик MayNPNType; Или переключатель ввода, И короткое замыкание отрицательного электрода эффективно срабатывает (для запуска высокого уровня свяжитесь со службой поддержки клиентов);

LТриггер терминал требованиями

Сигнал запускает конец, например, с другими модулями, подключенными к, к двум межмодулям земли (отрицательный полюс источника питания) с эффективным, если общий источник питания, вы можете разделить одну сигнальную линию на нем.

Значение высокого уровня: триггер высокого уровня относится к сигналу для запуска конца (IN) и отрицательного полюса источника питания между передним напряжением, когда конец триггера имеет положительное напряжение или достигает триггерного напряжения, для эффективного триггера, обычно Используйте положительный Полюс источника питания и запускайте Сквозное соединение методов триггера.

Значение низкого уровня: низкий уровень триггера относится к сигналу для запуска конца отрицательного полюса источника питания между напряжением 0vwhen, или триггерный конец, чем положительное напряжение питания нижнего, низкое может триггерное напряжение, как для эффективного триггера, как правило, отрицательный полюс источника питания и триггер конечного соединения триггерных методов.

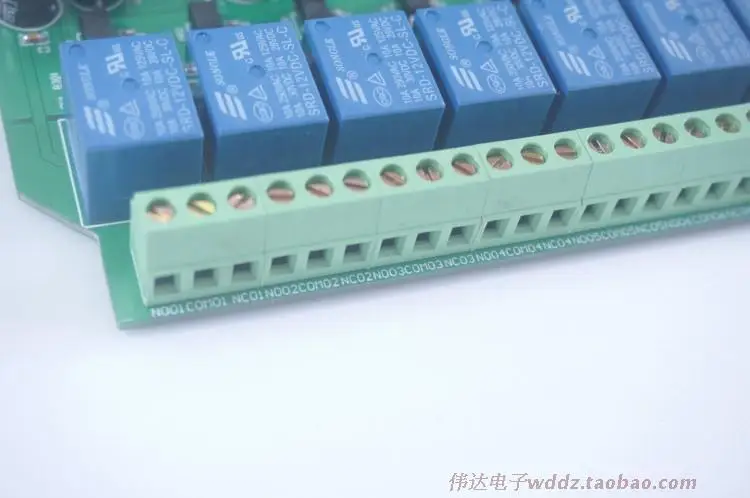

LВыходная секция (релейный выход)

NO01-NO08: реле, как правило, открытый торцевой интерфейс, пикап перед свисанием, пикап с общим терминалом короткого замыкания;

COM01-COM08: реле общего интерфейса, пикап, прежде чем нормально открыть конец отключения часто закрыт конец коротко, пикап с нормально открытым концом коротко с часто-мертвый конец отключен;

NC01-NC08: реле часто торцевого интерфейса, пикап перед Общим терминалом короткого замыкания, пикап после свисания;

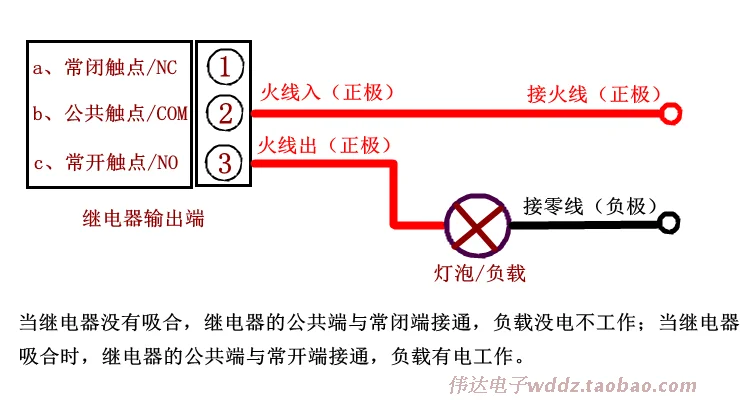

LРелейный выход соединение

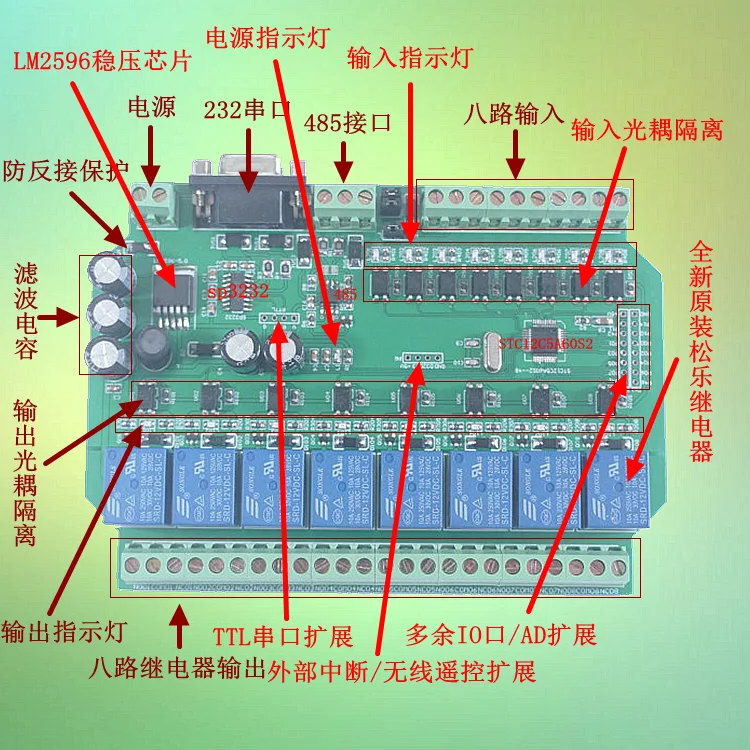

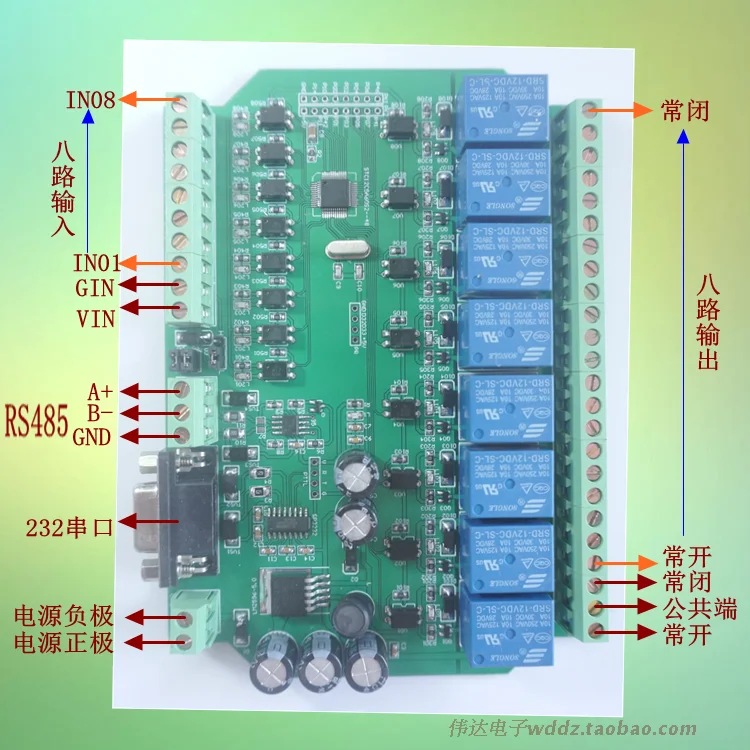

VТерминал Аннотация Рисунок

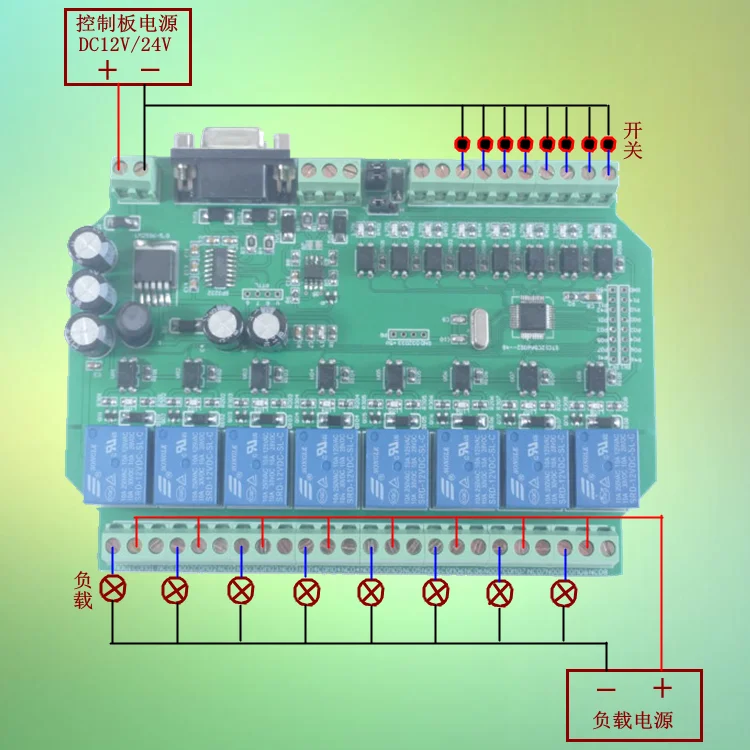

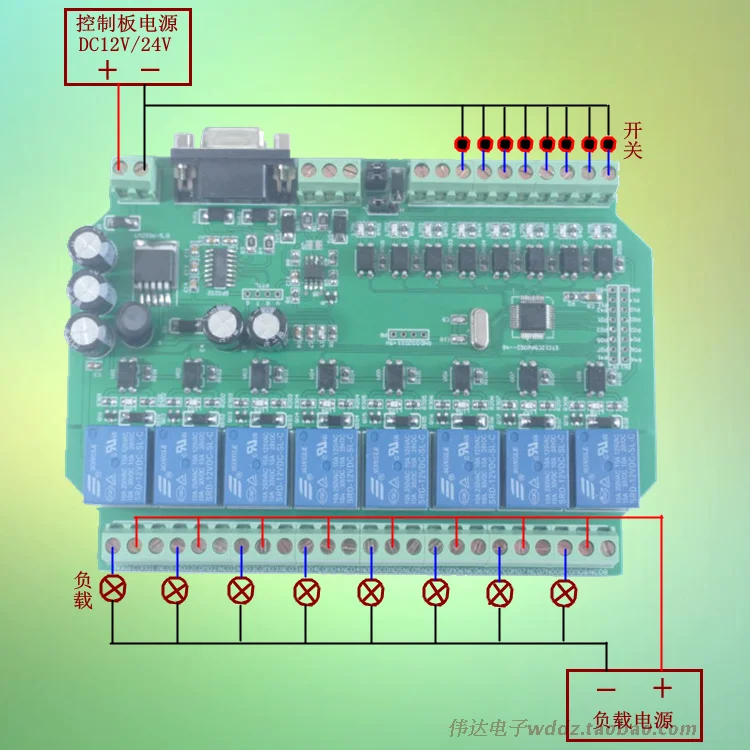

VСхема подключения примера

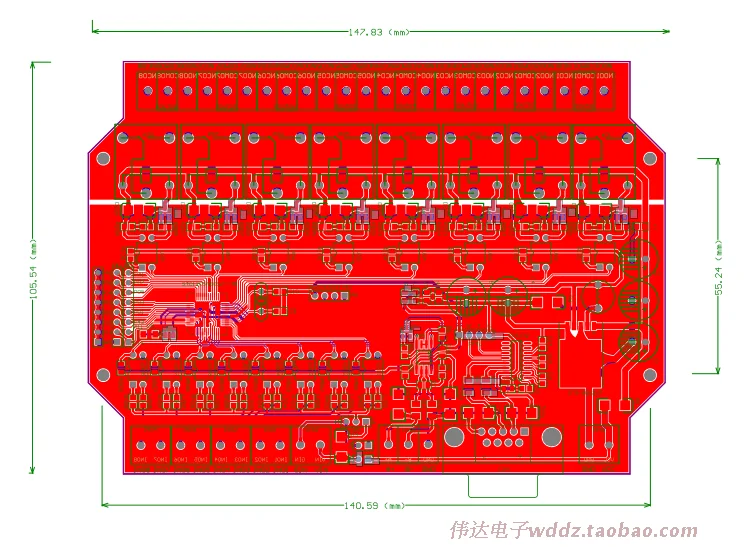

VPcbsize диаграммы

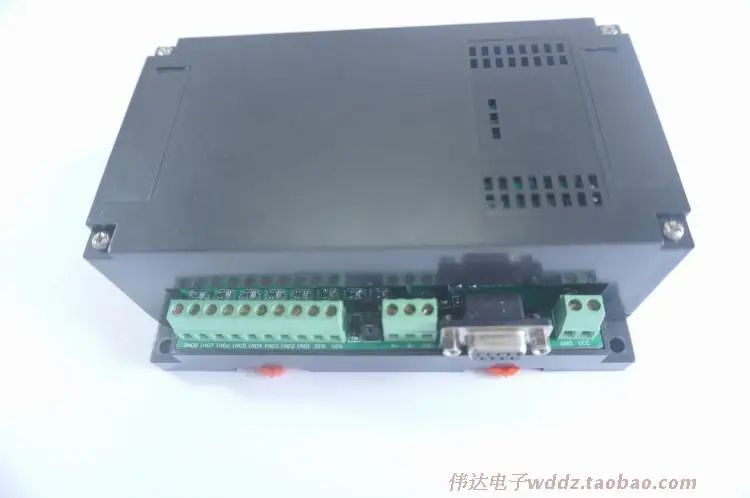

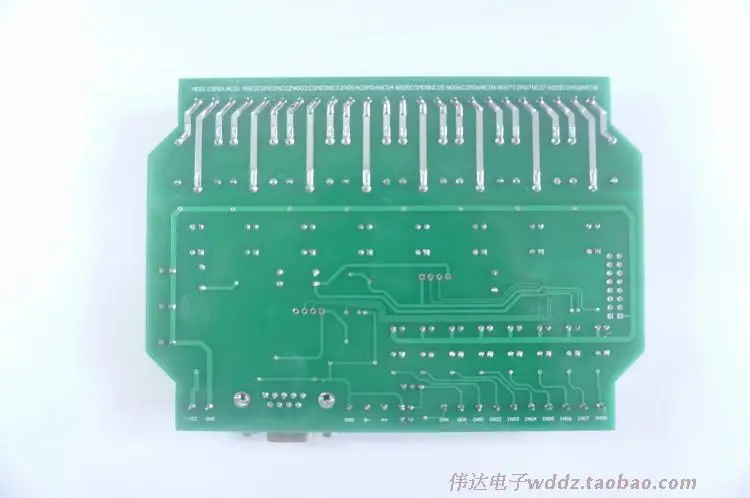

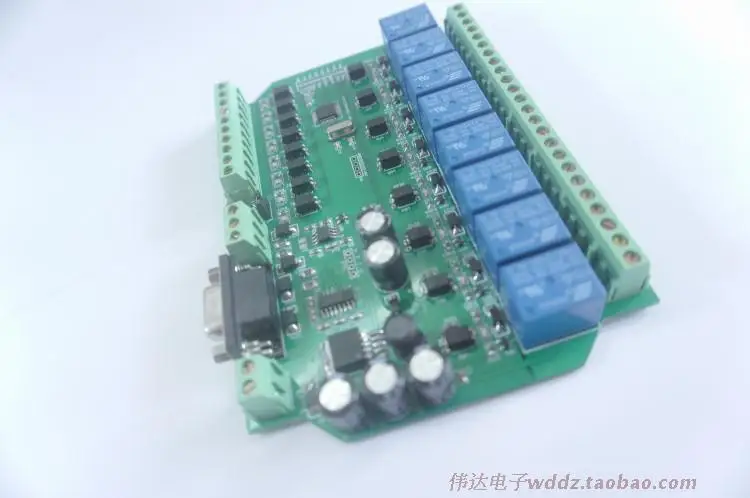

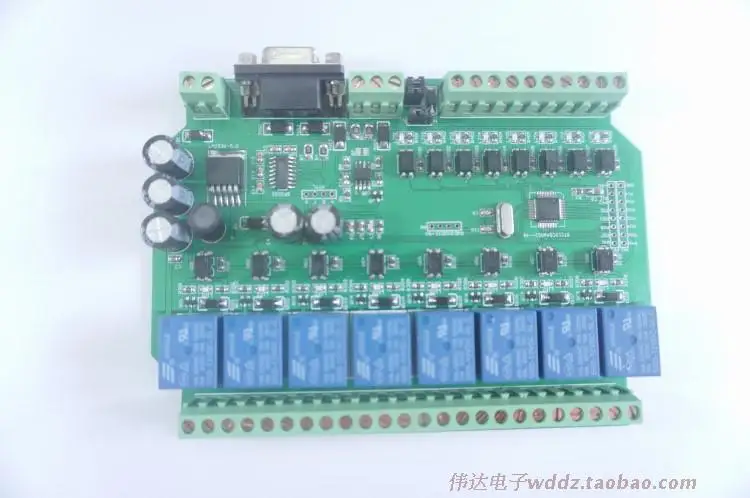

VПродукт Дисплей

/*******************************************/

                             Способ доставки проявляются

1 、Восьмиканальная Входная восьмивыходная промышленная контрольная плата была
