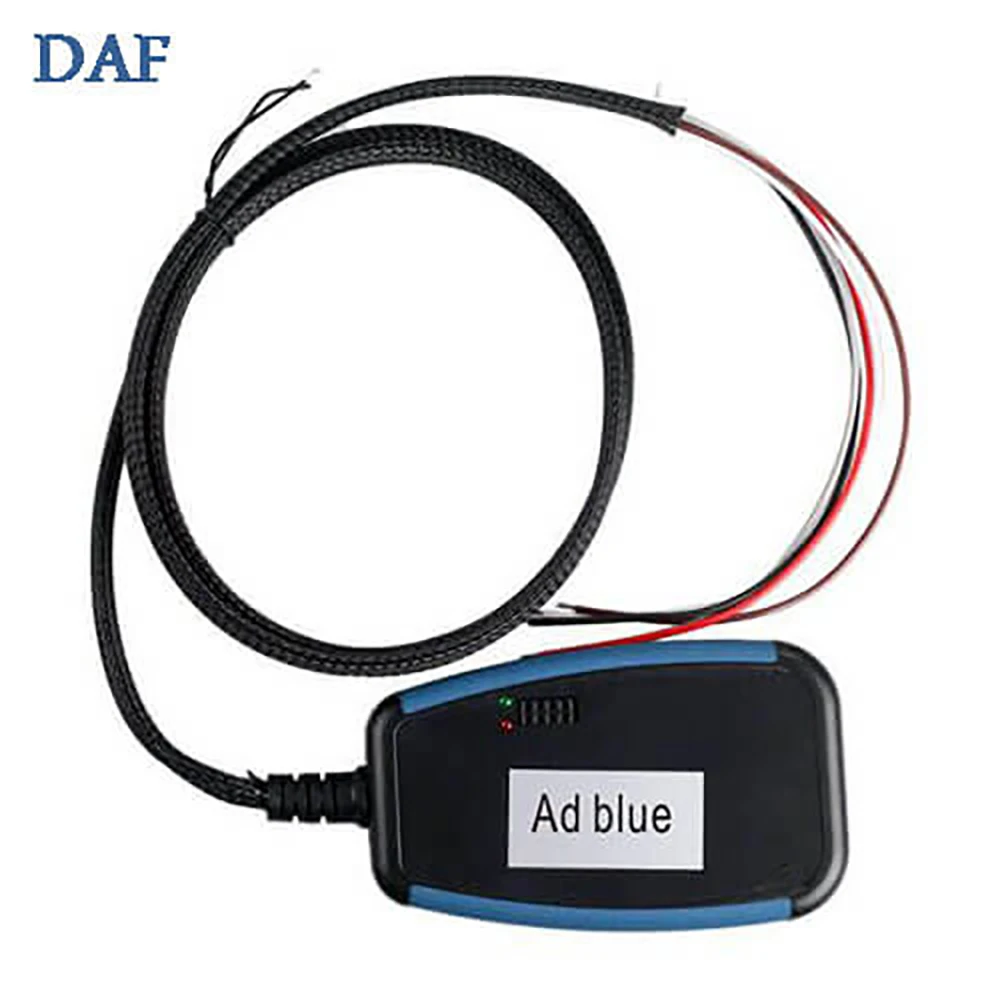

Грузовик Adblue коробка эмулятора DAF евро 4/5

Что такое эмулятор Adblue?
Эмулятор AdBlue предназначен для обхода электронного модуля системы Adblue на транспортном средстве. Это остановит использование AdBlue liquid.


Когда этот ящик подключен-AdBlue система грузовика будет полностью эмулирована, никаких ошибок, связанных с AdBlue.

Коробка может быть быстро и легко установлена для грузовика. Вы можете отключить его, сбросить и установить в другой грузовик.

Характеристики эмулятора грузовика Adblue:

-Его очень легко поместится в коробку эмулятора AdBlue для любого грузовика или автобуса, оснащенного системой AdBlue, и он мгновенно переопределяет систему AdBlue.

-Блок эмулятора AdBlue мягко отключает системную электронику AdBlue, так что не будет потери мощности двигателя или каких-либо предупреждений на приборной панели и в диагностической системе.

-Данное устройство работает без вмешательства в работу других электронных систем транспортного средства.


-Блок эмулятора AdBlue имеет широкий спектр поддерживаемых моделей автомобилей, и есть только одна версия эмулятора для всех поддерживаемых грузовиков, просто загрузите необходимую программу в коробку эмулятора AdBlue, и вы можете установить ее на любой поддерживаемый грузовик.




Установка:
Проводка-активация-самостоятельное обучение-необходимые шаги для установки

Прежде чем продолжить, убедитесь, что неисправные коды не запоминаются в оригинальном ECU, ADBLUE liquid выше, чем резервный уровень, и батареи грузовика отключены от системы.

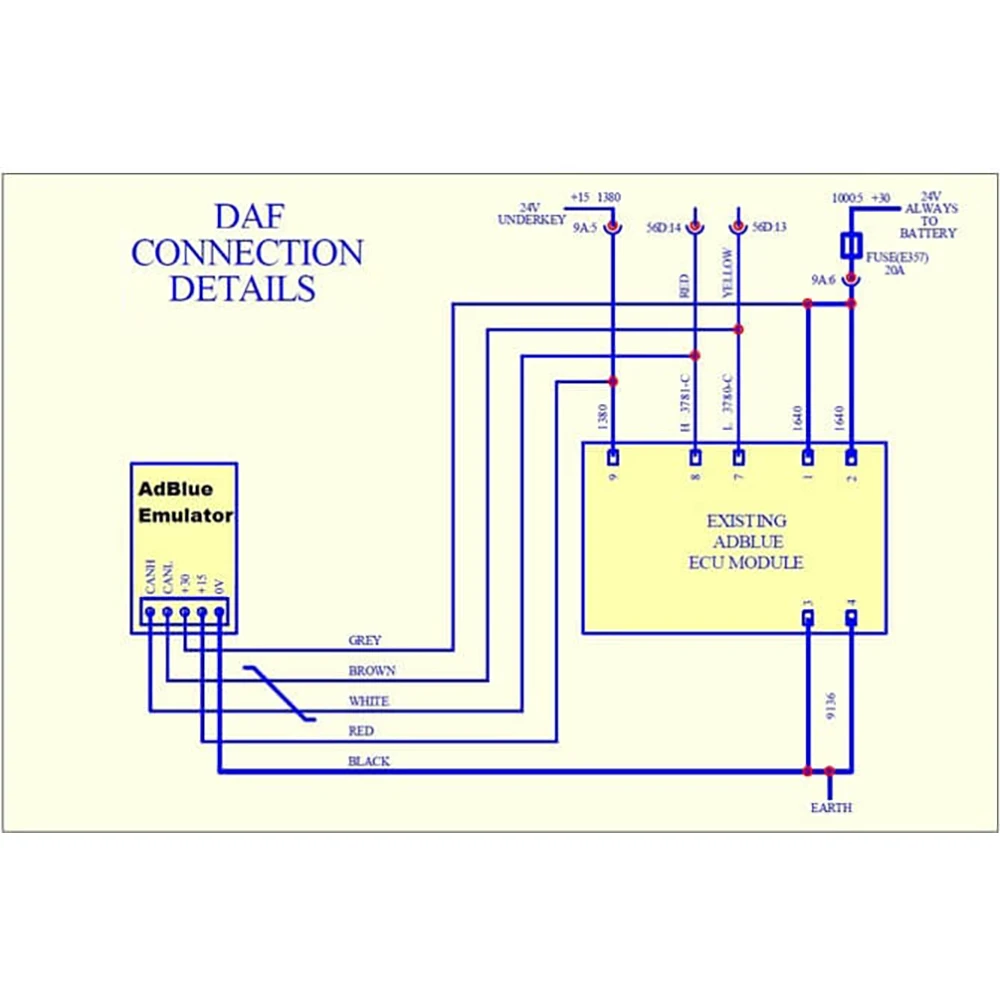

• Электропроводка

5 проводов:

1) красный (+ 15). Чтобы быть подключенным к источнику 24 В включен, когда ключ двигателяНаходится в положении ON. Это соединение будет поставлять питание к модулю minusble, когда клавиша двигателя включена (приборная панель включена).

2) черный (0 В). Для подключения к земле.

3) серый (+ 30). Для того, чтобы быть подключен к 24V всегда в наличии к существующей системе adblue (E357 защитный предохранитель и система adblue).

4) белый (CAN H). Для подключения к CAN H системы.

5) коричневый (CAN L). Для подключения к CAN L системы.

Внимание:
Соединения должны быть сделаны под коробкой разъемов, расположенных под защитной крышкой радиатора (пассажирская сторона).

Два кольца банки грузовика, идущие от разъема 56D, поставка в коннекторе 9A.

Проводник земли adblue имеет номер 9136, но можно использовать другой наземный проводник, обнаруженный мультиметром.

Активации

Модуль minusblue и оригинальный модуль adblue не могут быть активированы одновременно, серый провод активации (+ 30) предназначен для работы модуля minusblue.

Важно подключить серый провод активации (+ 30) к источнику 24 В всегда доступный (аккумулятор), более того, операция пайки должна быть выполнена между предохранителем 20A (E357) И существующий модуль adblue.

Если вы хотите остановить и исключить оригинальный модуль adblue из работы, все, что нужно сделать, это удалить предохранитель E357 перед запуском двигателя.

Модуль minusblue будет автоматически активирован.

Чтобы повторно установить оригинальный модуль adblue, все, что нужно сделать, это переустановить предохранитель E357 перед запуском двигателя. Модуль minusblue будет автоматически отключен.

Самообучающийся

Когда модуль minusblue полностью подключен к электрической цепи, оригинальный модуль adblue, и после идентификации предохранителя E357, контролирующего подачу питания в оригинальный модуль adblue, аккумуляторы для грузовиков могут быть повторно подключены.

Модуль minusblue поглощает входы от CANBUS при первом включении приборной панели (кнопка включения, но Двигатель все еще выключен).

1) Убедитесь, что предохранитель E357 вставлен.

2) Включите приборную панель (кнопка включения) и убедитесь, что красный светодиод включен.

3) примерно через 1 минуту красный светодиод выключится, и зеленый светодиод включится.

4) Выключите приборную панель (кнопка выключена).

После этой процедуры модуль minusblue будет активирован при включении приборной панели (Кнопка ВКЛ).

Результат будет:-

1) Если предохранитель E357 установлен, будет работать оригинальная система adblue.И красные, и зеленые светодиоды будут включены.

2) Если предохранитель E357 не установлен, оригинальная система adblue не будет работать, и модуль minusblue будет активирован. Красный и зеленый светодиод будут мигать.

Примечание: все операции с предохранителем E357 должны быть выполнены с выключением приборной панели (клавиша выключена).

Светодиодный ВКЛ-ВЫКЛ

Кнопка выключения:-красный, зеленый-нет питания.

Кнопка ВКЛ:-Красный Выкл, Зеленый Выкл-грузовик не выбран.

Кнопка ВКЛ:-красный ВКЛ, Зеленый Выкл-ожидание самостоятельного обучения.

Клавиша вкл.:-красный, зеленый, включено-обучение завершено.

Кнопка ВКЛ:-красный ВКЛ, ЗЕЛЕНЫЙ ВКЛ-данных, модуль не активирован.

Кнопка включения:-красный пульс, Зеленый Пульс-сохранение данных, активированный модуль

Посылка Размеры: 18x8x5 см

Длина линии: 145 см
