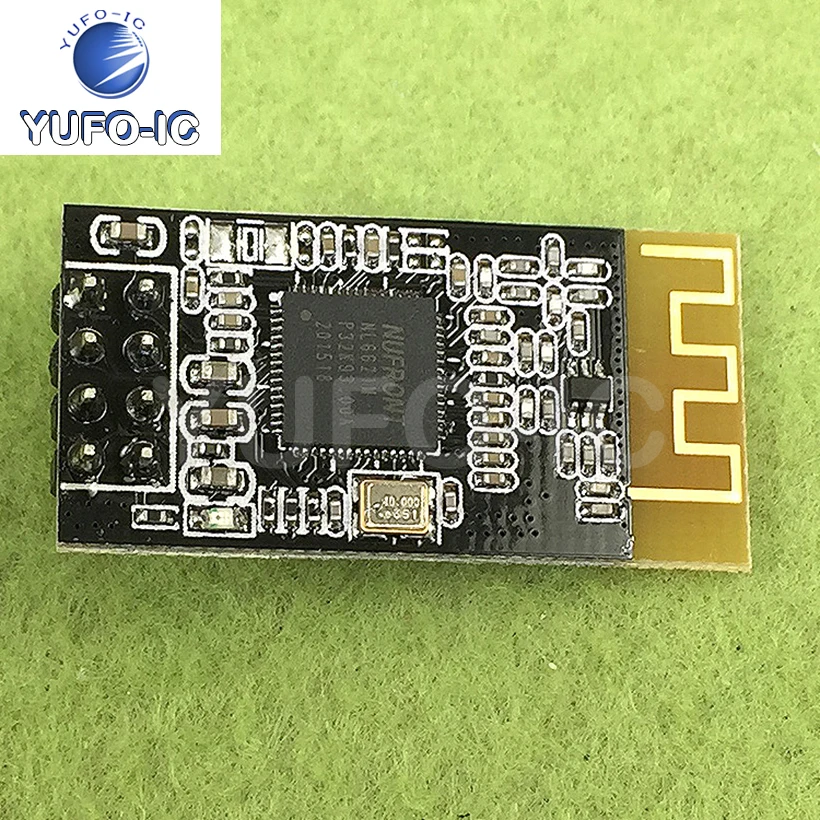

Пульт дистанционного управления NL6621-Y1 1 шт. последовательный порт для модуля Wi-Fi |

Пульт дистанционного управления NL6621-Y1 1 шт. последовательный порт для модуля Wi-Fi |

NL6621-Y1 пульт дистанционного управления последовательный порт к Wi-Fi модулю облако Прозрачная передача wit cloud

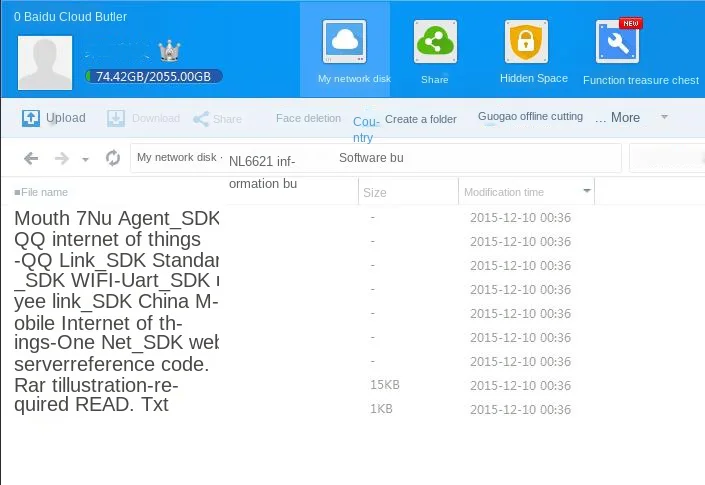

Baidu данные сетевого диска:

http://pan.baidu.com/s/1kUzGLL1

QQ группа обмена технологиями: 286513514

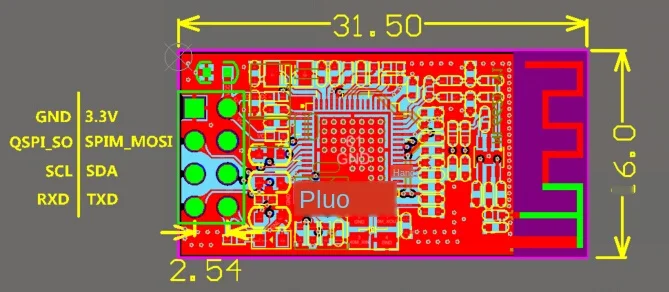

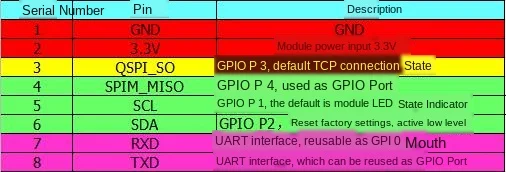

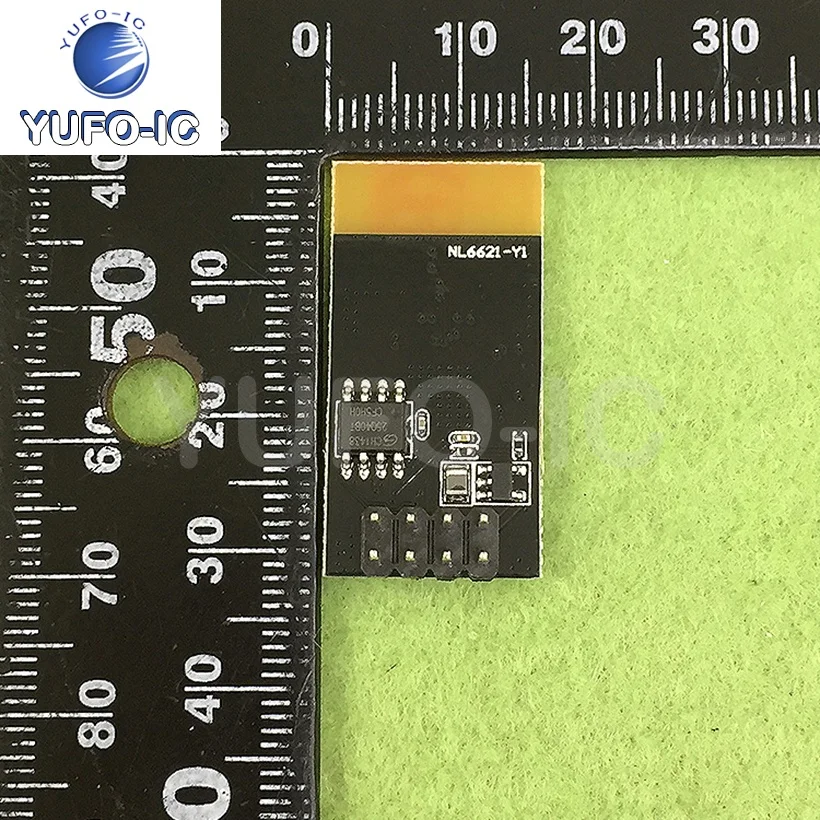

Размер и интерфейс модуля:

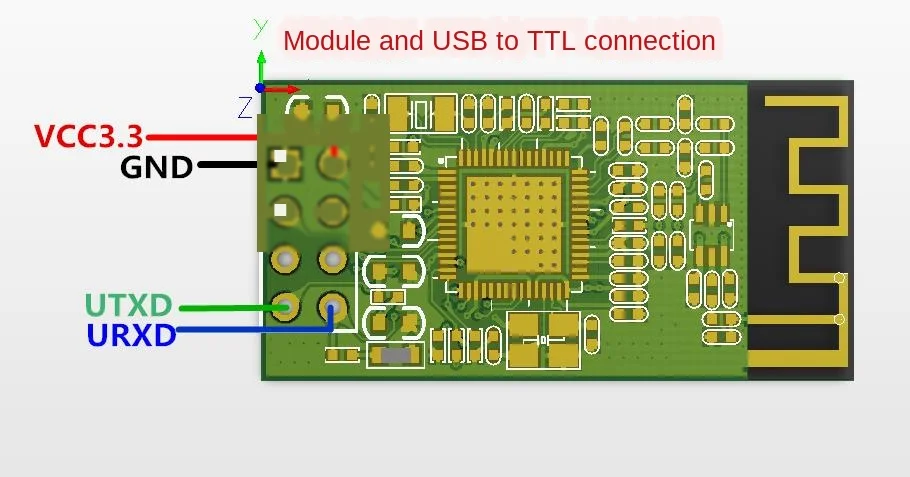

Простой метод испытаний: до тех пор, пока один USB к TTL является 3,3 V,GND,UTXD,URXD, включения питания модуль может работать нормально. Скорость передачи данных в связи с тем, что она дефолтирует до 115200

NL6621M-это высоко интегрированный SOC, специально разработанный для беспроводных LAN продуктов с высокой пропускной способностью данных и низкой стоимостью. Он интегрирует MCU,MAC,1T 1R базовый браслет и радиочастотный передатчик с усилителем мощности на одном чипе NL6621M поддерживает 802.11b/g/n и Wi-Fi direct (режим SDIO network card),BSS STA, мягкий AP, wi-Fi защищенная настройка. Он также поддерживает протоколы безопасности WMM-PS и WPA/WPA2.

NL6621M может использоваться в качестве подчиненного устройства, управляемого ведущим процессором или независимым WLAN устройством без каких-либо других процессоров. Общие интерфейсы, которые он поддерживает, включают QuadSPI, standard SPI, 2C, Дротика, Gio, I2S audio и PWM audio. NL6621M может быть непосредственно подключен к обильным периферийным устройствам, таким как громкоговоритель, фотография камеры, флэш-память, жидкокристаллический дисплей и т. Д. Расширенные интернет-протоколы, такие как TCP/IP,UPD и HTTP, были интегрированы в NL6621M. Высокопроизводительная Беспроводная передача, богатый интерфейс и поддержка протокола делают NL6621M лучшим выбором для решений с одним чипом, таких как беспроводное аудио, Беспроводное видео, беспроводной умный дом и беспроводная медицинская помощь.

Вторичная разработка: полностью открытый источник, стандарт _ SDK,Wifi-Uart_SDK,A-PPL-E Homekit_SDK и smart cloud Gizwits_SDK;

Процессор on-chip:

1. Основная частота может быть гибко настроена следующим образом: 160 м, 120 м, 80 м, 40 м;

2. Его дополнительный 448 КБ RAM (среди которых код RAM 192K) используется для WLAN и индивидуальных приложений.

Режим работы сети Wi-Fi:

1.BSS STA

2. Мягкий BSS AP

3. Wi-Fi direct (режим SDIO network card)

4.Ad hoc

5. Быстрая конфигурация прямого доступа одним нажатием

Поддерживаемая ставка:

1.802.11b:1,2, 5,5, 11 Мбит/с

2.802.11g:6,9,12,18,24,36,48,54 Мбит/с

3.802.11n: 6,5 Mbps-65Mbps, 7,2 Мбит-72,2 Mb

1.UART, который может использоваться как высокоскоростной интерфейс передачи данных или управления

2.I-C, который может быть внешне подключен к чипу памяти DVI

3. Интегрировать Стандартный SPI интерфейс, и внешний дисплей модуль SPI интерфейс может быть подключен

4. Интеграция до 32 GPIO интерфейсов

5. Интегрированная 2-полосная широтно-импульсная модуляция интерфейс

6,1 жесткий таймер и 1 жесткий сторож

Области применения

· Интеллектуальная безопасность

• Интернет-устройство

• Игрушки Smart-tech

· WIFI лампы

В терминале смарт-карты

• WIFI динамик

Модуль NL6621-Y1 по умолчанию находится на прошивке!

Nl6621 поддерживает вторичную разработку нескольких версий SDK:

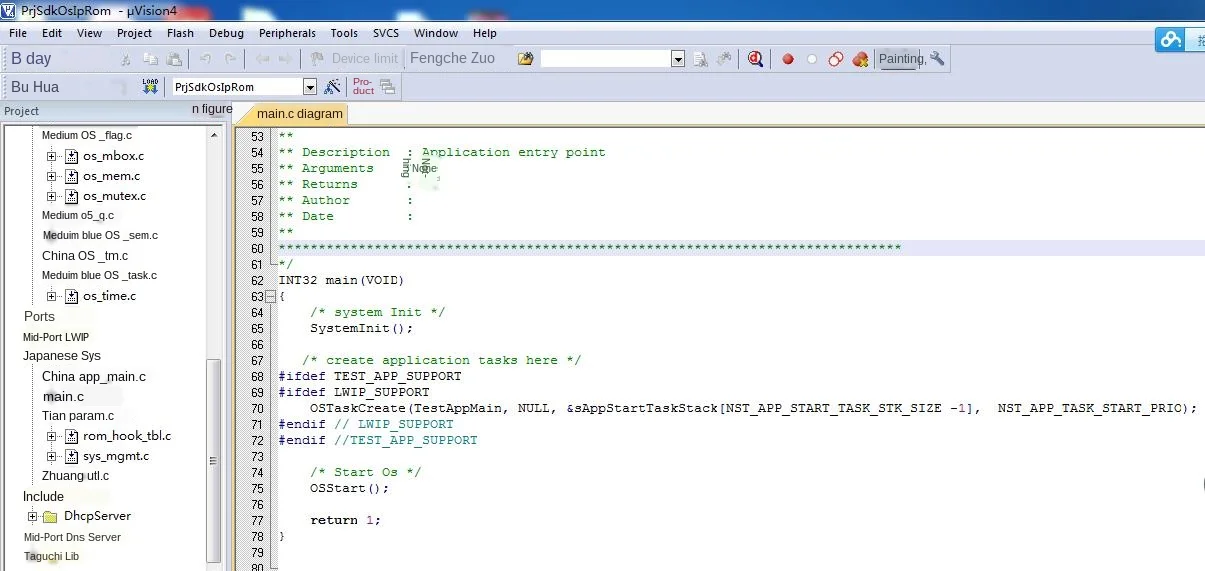

Keil development environment, подходит для большинства разработчиков микрокомпьютеров с одним чипом:

Инструкции на английском языке:

NL6621M является SOC высокой интеграции, предназначенной для беспроводных LAN продуктов высокой пропускной способности данных и низкой стоимости. Он интегрирует MCU,MAC,1T1R baseband и RF трансивер с усилителем на один чип. NL6621M поддерживает 802.11b/ g n и Wi-Fi direct (режим SDIO network card),BSS STA, мягкий AP, настройка защиты WiFi. Также он поддерживает WMM-PS и протокол безопасности WPA/ WPA2.

NL6621M может служить подчиненным управляемым основным процессором и независимым WLAN устройством, не требующим других процессоров. Поддерживаемые интерфейсы общего назначения включают QuadSPI,standard SPI,I2C,UART,GPIO,I2S audio и PWM audio. NL6621M может быть непосредственно подключен к обильному периферийному оборудованию, таким как звуковая коробка, пикапа, флэш-память и ЖК-дисплей и т. Д. Обширные интернет-протоколы, такие как TCP/ IP UPD и HTTP и т. Д., были интегрированы в nl6621m. С высокой производительностью передачи по радио, обильные интерфейсы и протоколы, NL6621M является лучшим выбором для монолитного чипа решения, такие как беспроводное аудио, Беспроводное видео, беспроводная мудрость домашнее и беспроводное медицинское лечение и т. Д.

Вторая разработка: Полный открытый источник, стандарт _ SDK,Wifi-Uart_SDK,A-PPL-E Homekit_SDK,Gizwits_SDK

ЦП на чипе:

1. Базовая частота может быть настроена как: 160M,120M,80M,40M;

2.448 КБ RAM (код RAM 192K), который будет использоваться WLAN и приложением, изготовленным на заказ клиентом

Режим работы сети Wi-Fi:

1.BSS STA

2. Мягкий BSS AP

3. Wi-Fi direct (режим SDIO network card)

3. Wi-Fi direct (режим SDIO net card)

4.Ad hoc

5. Быстрая конфигурация DirectConfig с помощью одной кнопки

Поддерживаемая скорость:

1.802.11b:1,2, 5,5, 11 Мбит/с

2.802.11g:6,9,12,18,24,36,48,54 Мбит/с

3.802.11n: 6,5 Mbps-65Mbps, 7,2 Мбит-72,2 Mb

1. UART, который может использоваться в качестве высокоскоростной передачи данных или интерфейса управления

2. I2C, который может внешне подключить чип памяти EEPROM

3. Интегрированный стандартный интерфейс SPI, который может внешне подключить модуль дисплея интерфейса SPI

4. Интеграция 32 GPIO интерфейсов

5. Интегрируйте 2 канала импульсной модуляции

6. 1 жесткий таймер и 1 жесткий сторож

Зона применения

· Умный охранник

· Интернет бытовая техника

· Умные игрушки

· WIFI лампа

· Терминал смарт-карты

· Wi-Fi звуковая коробка

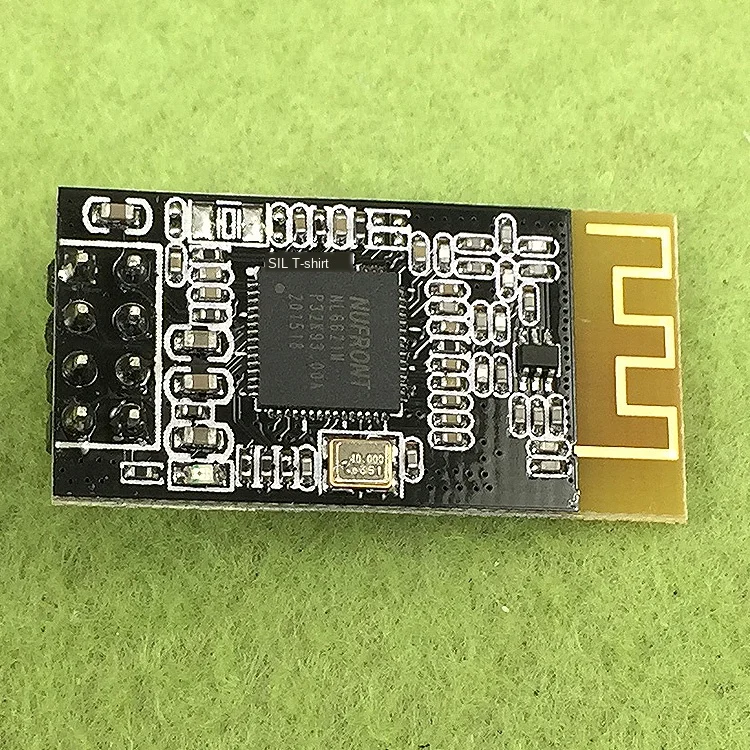

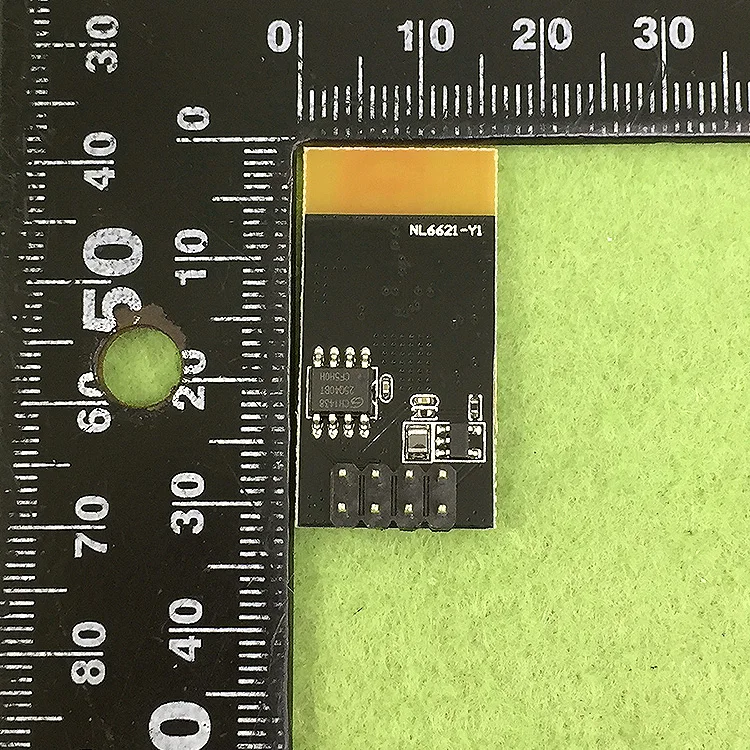

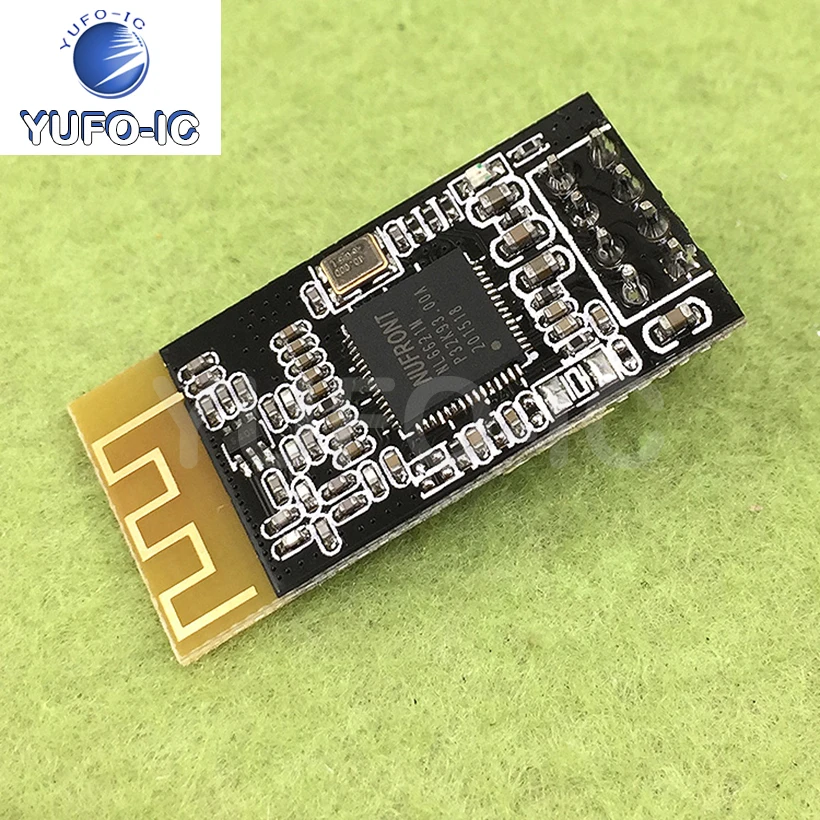

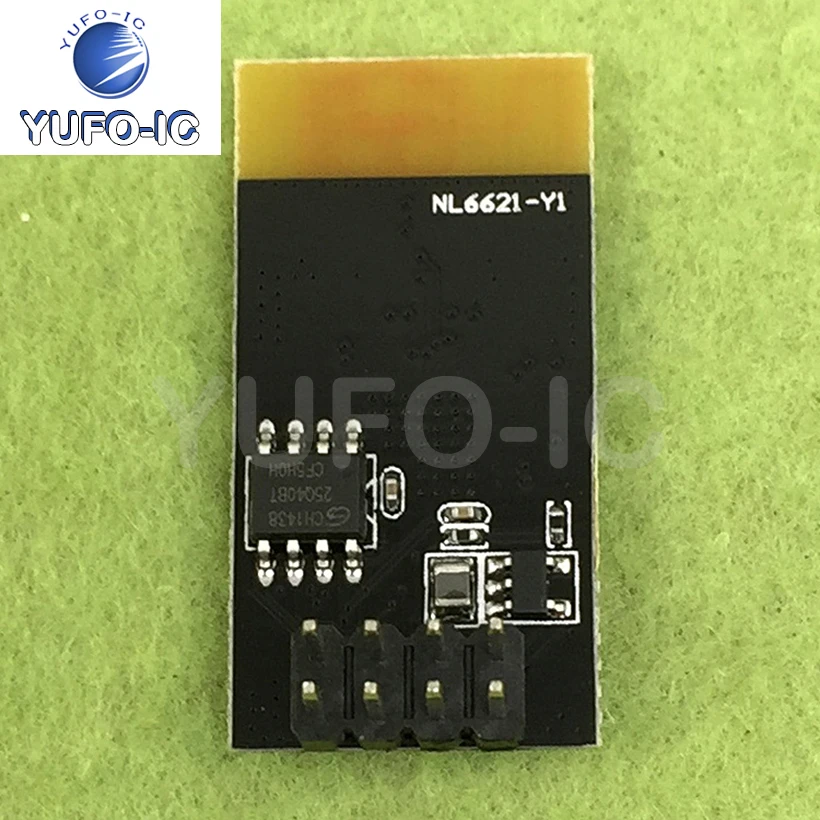

В натуральном виде:
