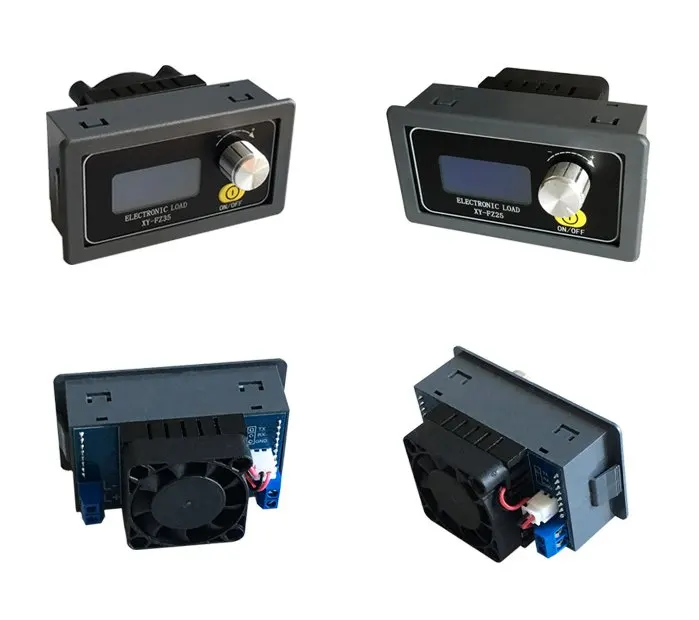

FZ35 FZ25 электронный измеритель емкости с регулировкой постоянного тока 1 5 В ~ 25 5А 35

FZ35 FZ25 электронный измеритель емкости с регулировкой постоянного тока 1 5 В ~ 25 5А 35

Особенности Описание:

1. Может отображаться ток a Напряжение V мощность W емкость ah и время разряда;
2. Имеет механизм защиты звука;
3. Автоматическая Оценка емкости и времени разряда;
4. Набор максимальный расход Ёмкость (OAH) и максимальное время разрядки (ПОГ);Осуществление экспериментов без присмотра к старению)

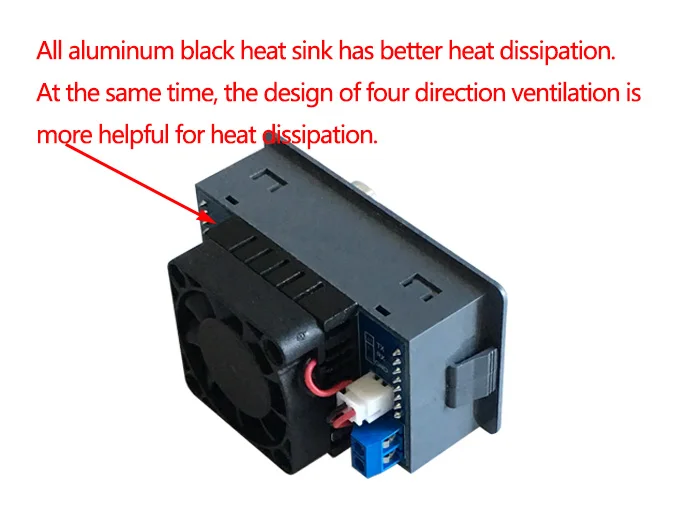

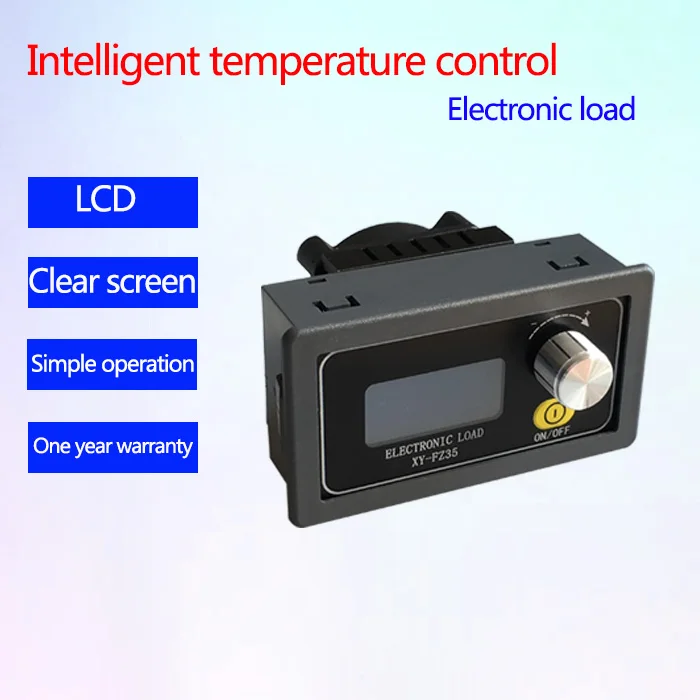

5. Интеллигентая (ый) с регулировкой температуры вентилятор, в тех случаях, когда мощность составляет более 10 Вт или температура превышает 40 ℃ вентилятор автоматический запуск;
6. Использование поворотный потенциометр, может точно регулировки силы тока, с точностью до 0.01A, в настоящее время может быть заблокирован, чтобы предотвратить неправильной эксплуатации;
7. Группу данных функция: вы можете выбрать независимо от того, чтобы сложить значение ёмкости и Бег время предыдущей ступени;
8. Имеет мощную функцию последовательной связи.

Особенности деталь

Во-первых, улучшите механизм защиты:

1. В источника питания конец имеет анти-Защита от неправильной полярности, защита от обратного подключения не пригорает;
2. Нагрузки конец имеет анти-Защита от неправильной полярности, защита от обратного подключения не пригорает;
3. OVPЗащита от перенапряжения (по умолчанию 25,2 в, может изменить его самостоятельно, после защиты от перенапряжения, ЖК-интерфейс Мигающий ДисплейOVP);
4. OCPЗащита от переполнения (по умолчанию 4.10A/5.10A, вы можете изменить его самостоятельно, после того, как защита от перегрузки по току, ЖК-дисплей Мигающий ДисплейOCP);
5. Из полиуретана с открытыми порамиЗащита питания (по умолчанию 25,5 w/35,5 w, вы можете изменить его самостоятельно, после того, как защита питания, ЖК-дисплей Мигающий ДисплейИз полиуретана с открытыми порами);
6. OTPЗащита от превышения температуры (после нагрузки температуры greaterthan 80 ℃, защита от перегрева, защита от жидкокристаллический мерцания дисплейOTP);
7. LVPЗащита от недостаточного напряжения (по умолчанию 1,5 V, может быть ставит перед собой, после того, как защита от пониженного напряжения ЖК-дисплей Мигающий ДисплейLVPВ таких приложениях, как тестирование разрядки аккумулятора, настройка подходящего LVP может эффективно предотвратить переход аккумулятора к разрядке, чтобы не повредить аккумулятор).

Во-вторых, электронная нагрузка на исходное состояние мощности:

Электронная нагрузка автоматически сохраняет состояние переключения перед выключением и выступает в качестве исходного состояния следующего включения питания;

В-третьих, производительность разряда и Время разряда:

1. Разрядная емкость статистические данные: ток нагрузки не равен нулю начать статистику, до тех пор, пока следующий Ток холостого хода равен нулю, считается, что завершение разряда процесс, статистических данных;
2. Время разряда статистические данные: от ток не равен нулю начать статистику, к следующему Ток холостого хода равен нулю, считают, что завершение управление процессом тестирования, статистических данных;

Четыре, установите максимальную емкость (OAH) и установите максимальное время разряда (OHP):

1. Набор максимальный Ёмкость (OAH): КогдаOAHФункция запускается, когда емкость сброс нагрузки выше, чем набор максимальной емкости, Электронная нагрузка автоматически останавливается и мигает для отображения"OAH", И когдаOAHБудильник поднимается, статистики емкости автоматически опускаются;
2. Набор максимальное время разрядки (ПОГ): КогдаПОГФункция запускается, когда время работы нагрузки больше, чем максимальное время разряда, Электронная нагрузка останавливается автоматически и мигает для отображения"ПОГ", И когдаПОГБудильник поднимается, статистики времени автоматически опускается;

Примечание: в отсутствие функции OAP и OHP электронная нагрузка будет записывать емкость разряда и время разряда, включите функцию OAH и OHP, К установленному значению после того, как электронная нагрузка перестала работать; Когда функция OHP включена, Время работы электронной нагрузки-это режим обратного отсчета;

Функции OAP и OHP, могут быть хорошей реализацией беспилотных испытаний на старение энергии.

Пять, характеристики группы данных:

Разделен на «DAT0», «DAT1»

Дата 0: мигание показывает только значение емкости и время работы на предыдущей стадии и не добавляется к следующей стадии;

Дата 1: мигание показывает значение емкости и время работы на предыдущей стадии и автоматически добавляет к следующей стадии;

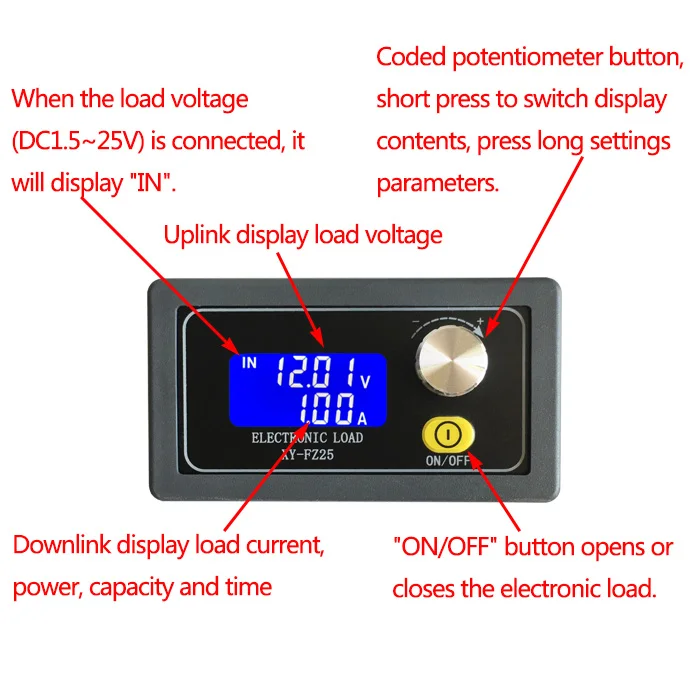

Инструкции по эксплуатации интерфейса:

Во-первых, инструкции по эксплуатации интерфейса:

1. Электронная нагрузка включается, а затем входит в операционный интерфейс, который используется для включения или выключения электронной нагрузки при коротком нажатии кнопки «Вкл/Выкл», И изменить ток электронной нагрузки в режиме реального времени путем вращения потенциометра кодировщика;

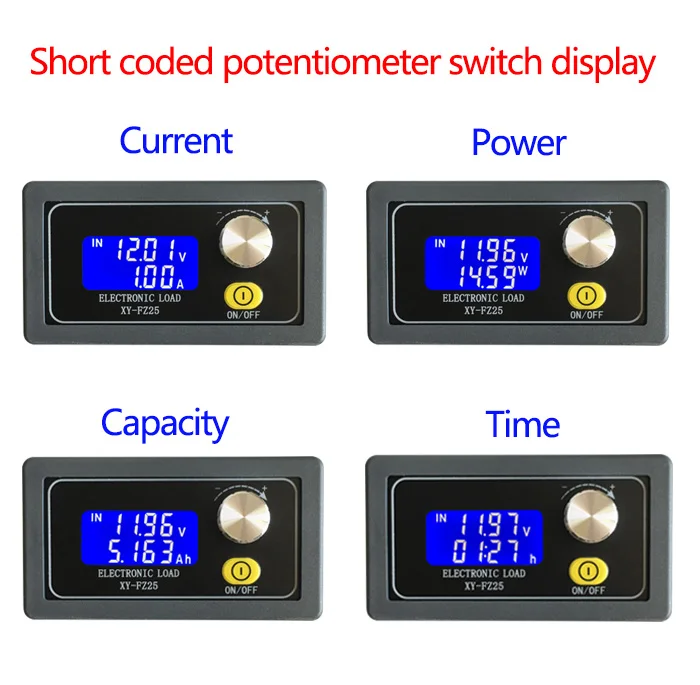

2. Короткое нажатие на кодирующий потенциометр ключ для переключения нисходящий канал содержание дисплея (ток/мощность/ёмкость/время);
3. В каких-либо интерфейс дисплея, вращающийся кодирующий потенциометр автоматически переключается на текущий дисплей интерфейса;

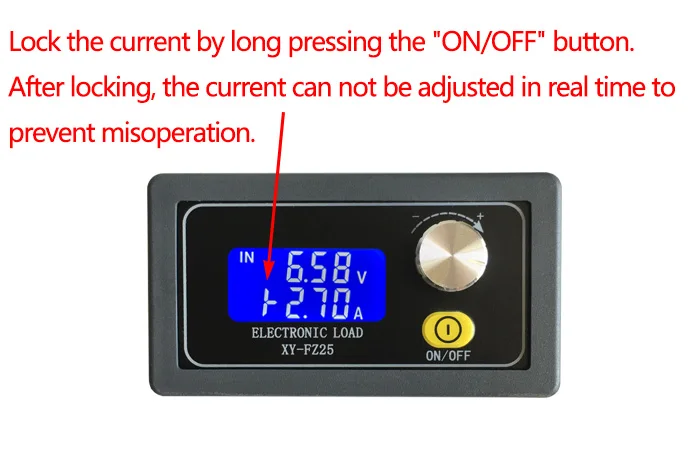

4. В интерфейсе текущего дисплея для включения или выключения функции блокировки данных используется кнопка «Вкл/Выкл», если функция блокировки данных включена, символ блокировки»|-«Будет отображаться перед током, в это время не может регулировать ток нагрузки в режиме реального времени, вращая кодирующий потенциометр, чтобы предотвратить неправильное использование;
5. В интерфейсе емкости/времени нажмите кнопку «Вкл/Выкл», чтобы очистить соответствующие данные о емкости/времени.

Во-вторых, инструкции по эксплуатации интерфейса настройки:

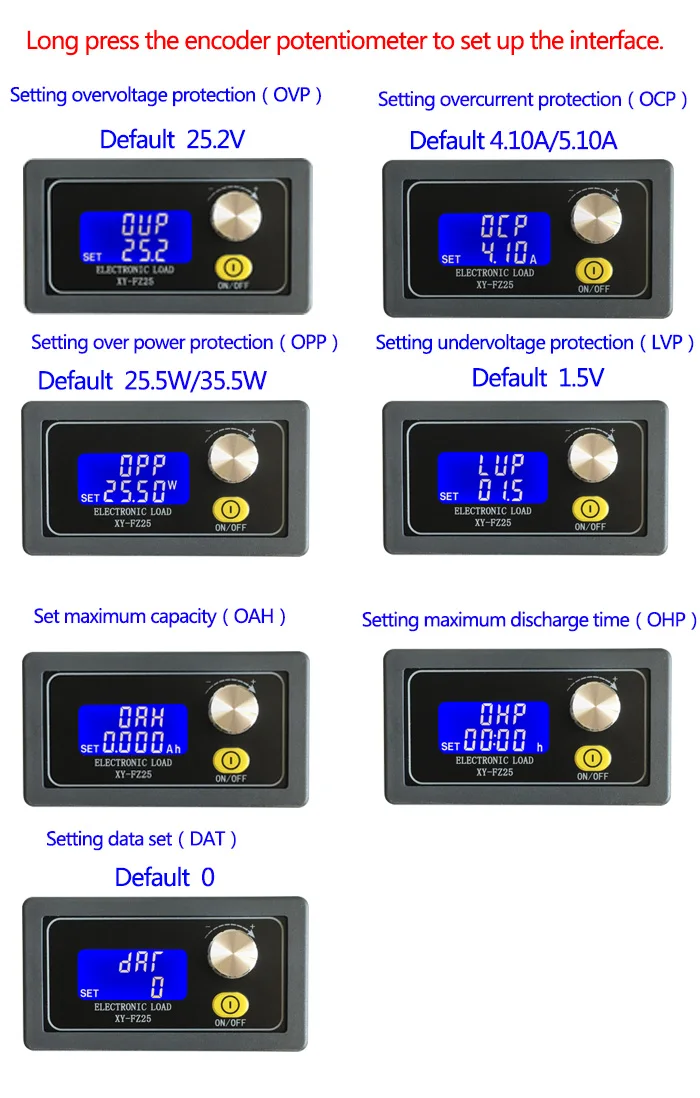

1. В Бег интерфейс, нажмите и удерживайте кнопку кодирующий потенциометр попадает в интерфейсе настроек;
2. Повернув кружок указателя от кодировщик потенциометр с регулируемым размером параметров, увеличение по часовой стрелке и уменьшить против часовой стрелки; Переключать параметры, которые должны быть изменены режиме посредством короткого нажатия на вращающийся регулятор;
3. В максимальной емкости (OAH)/Максимальное время разряда (OHP) два интерфейса параметров, короткое нажатие кнопки «Вкл/Выкл», чтобы выбрать соответствующую функцию включения или выключения, при закрытии дисплей «----»;
4. В режиме максимальной мощности (OAH) Параметры интерфейса, короткое нажатие "ВКЛ/ВЫКЛ" кнопку, чтобы выбрать диапазон мощности (9.999Ah/99. 99ah/999.9Ah/9999Ah);
5. Параметр настройки в комплекте, нажмите и удерживайте кнопку кодировщик потенциометр, выход в интерфейсе настроек, установленных параметров автоматически сохранены;

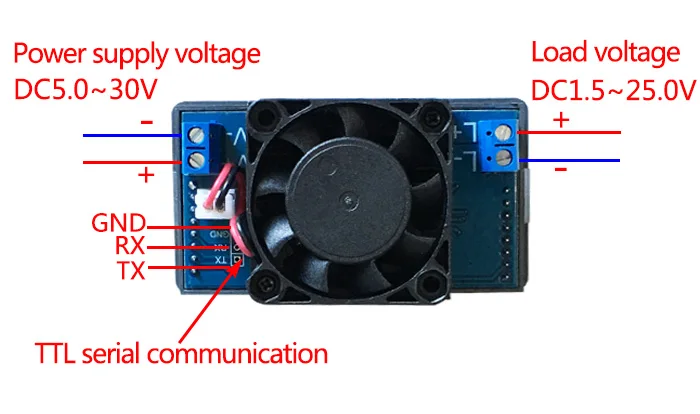

Контроль последовательного порта (одноchip TTL уровень связи)

Скорость передачи данных: 9600 bps

Бит данных: 8

Стоп-биты: 1

Контрольный бит: нет

Управление потоком: нет

Формат загрузки данных:

Состояние сигнала тревоги:

Напряжение источника нагрузки, ток нагрузки, значение емкости, время разряда;

11,90 в, 0.11A,0.004Ah,00:02 а напряжение нагрузки 11,90 В, ток нагрузки 0.11A, емкость 0.004Ah, время разряда 00:02;

Примечание: если максимальное время разряда включено, 00:02 указывает на обратный отсчет;

Состояние тревоги:

Загрузить код состояния сигнализации (OVP/OCP/OPP/LVP/OAH/OHP/OTP)

Чтение параметров продукта

OVP: 25,2, OCP: 5,10, OPP: 35,5, LVP: 1,50, OAH:0222,OHP:00:00,

Перенапряжения, перегрузки по току, перегрузки по мощности, низкого напряжения, максимальной емкости, максимального времени разряда
