Технические данные приемника:

Входная мощность: DC10V-14V

Ток в режиме ожидания:<5 мА

Частота RF: 433 м

Режим работы RF: супергетеродинный

Чувствительность приемника:<-108dbm

Расстояние передачи:>50 м (открытое пространство)

Режим декодирования: Программное обеспечение MCU декодирование

Внешнее хранилище: 20 штук

Поддержка удаленного типа: код обучения EV1527, фиксированный код

Режим работы: Мгновенный, тумблер, задержка времени блокировки (5s ,10s ,15s,20s ), автоматическое включение при включении

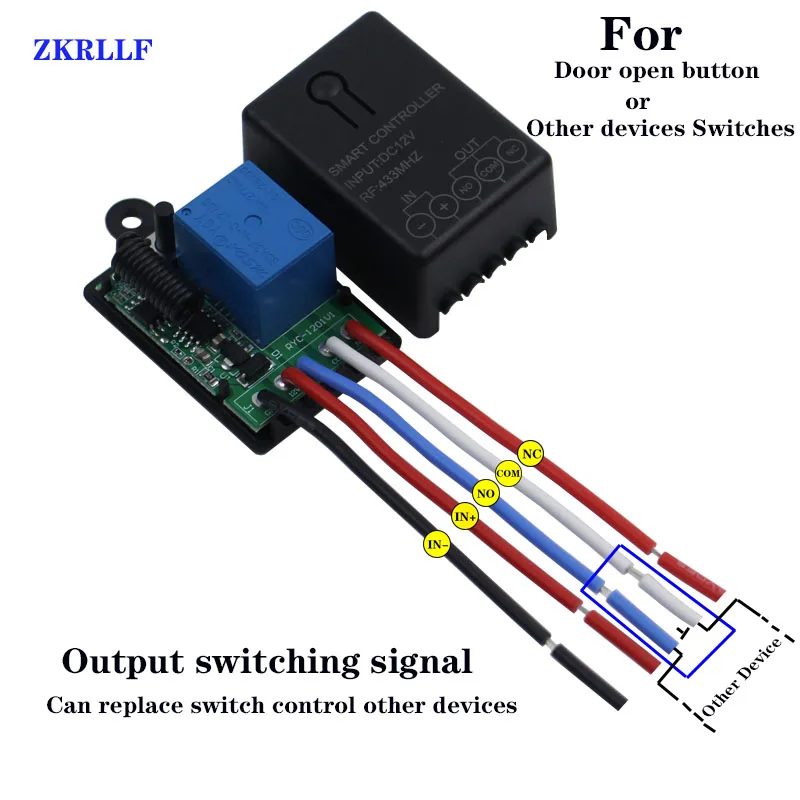

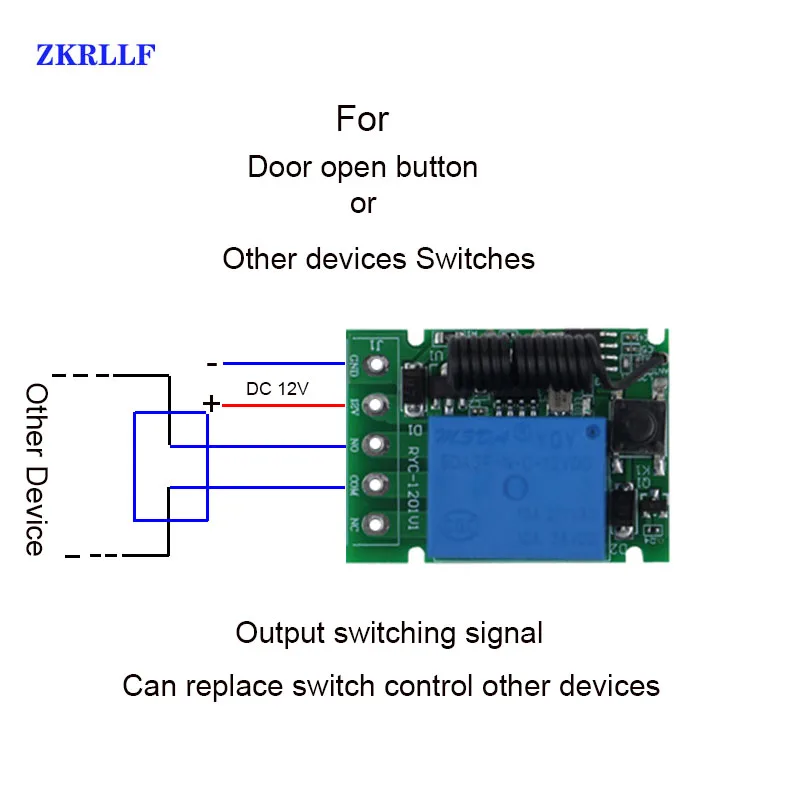

Тип проводки: стационарный терминал

Выход Te тип проводки rminal :NO , NC , COM

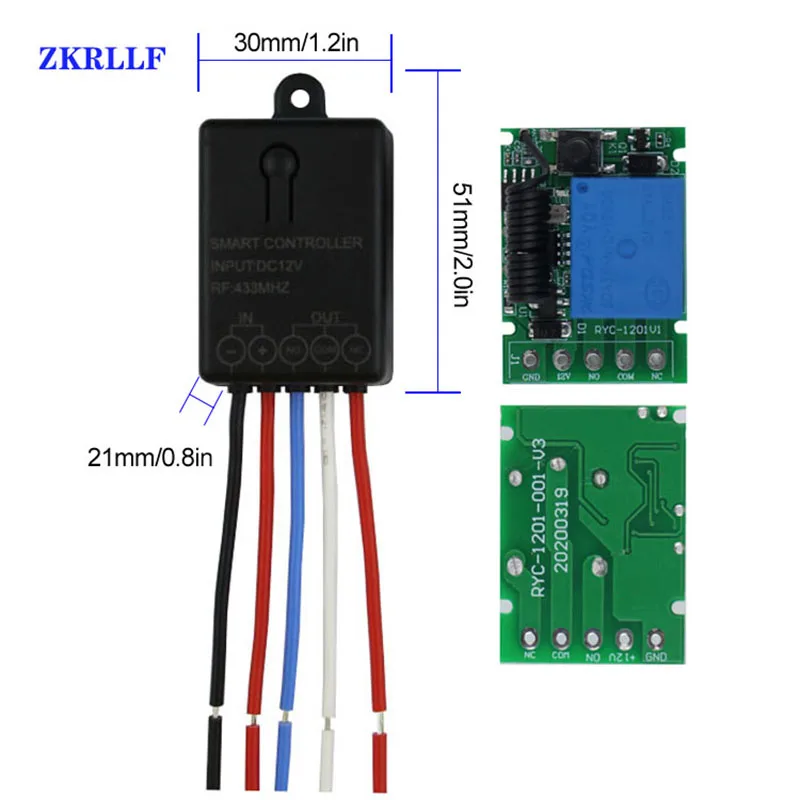

Размер печатной платы: 36*26*17 мм (Д, Ш, в)

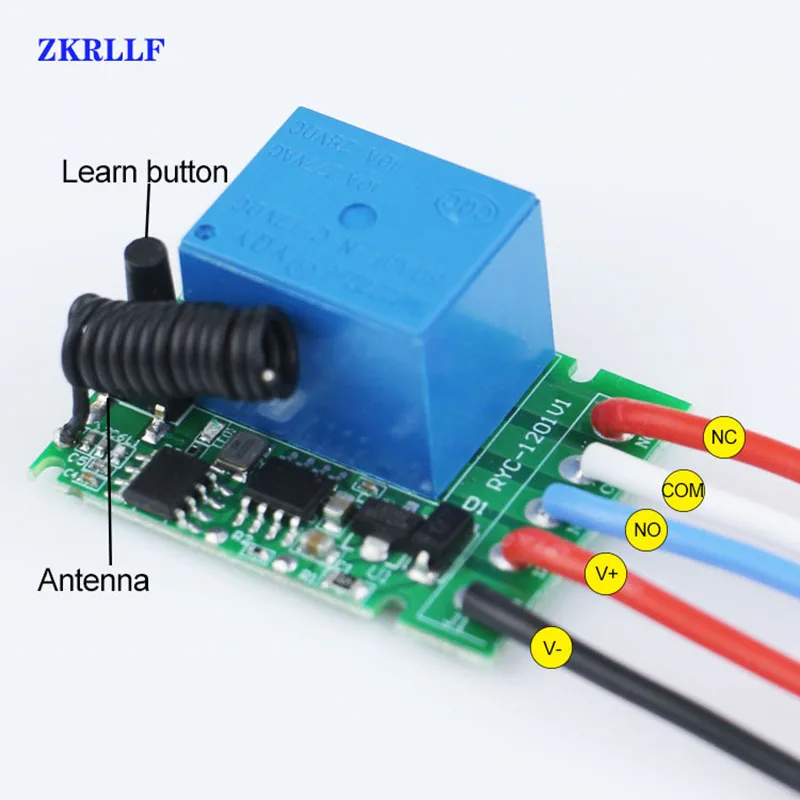

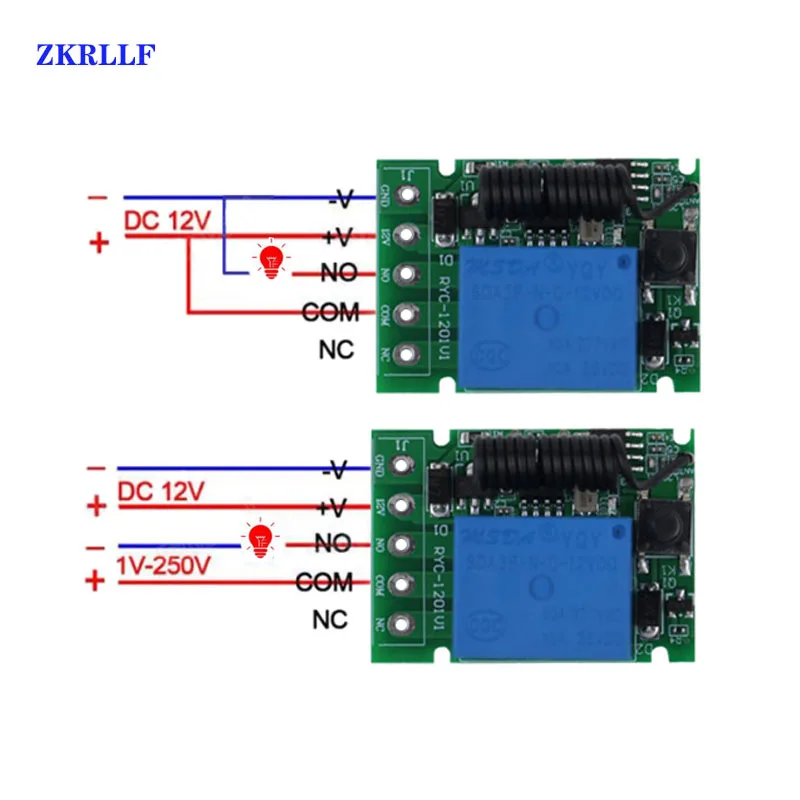

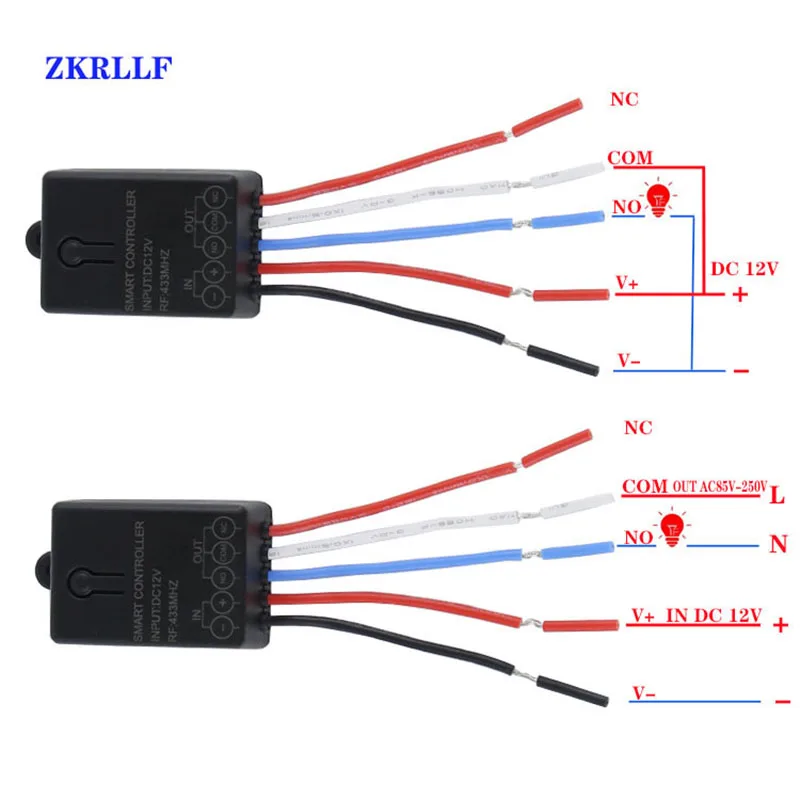

Схема 1:

+ : 12 В + вход;

- : GND-вход;

НЕТ: выход, нормально открытый;

COM: выход, общий;

NC: выход, нормальное закрытие.

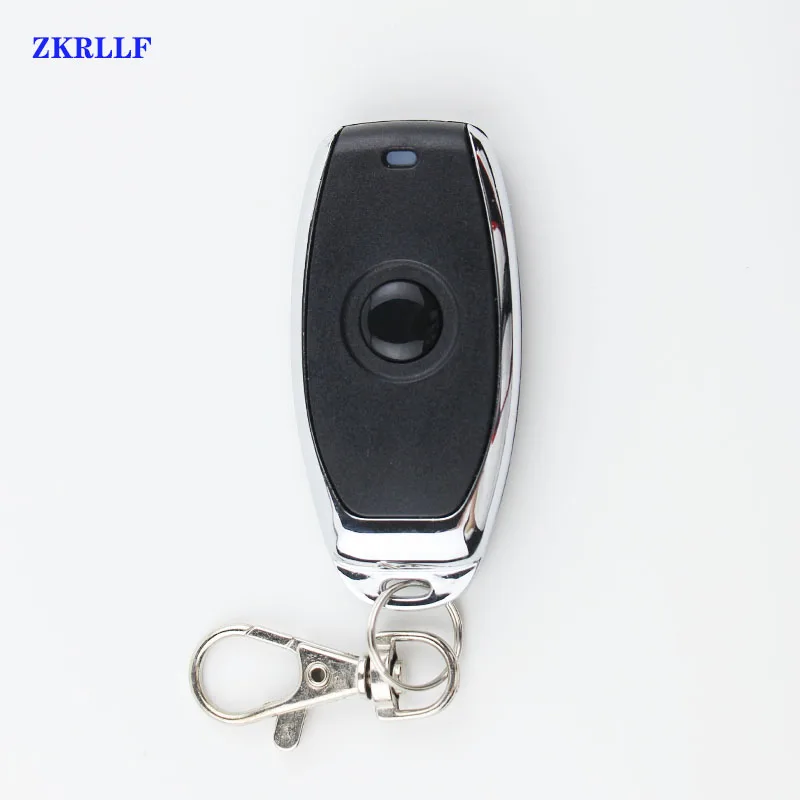

Характеристики пульта дистанционного управления:

Рабочая частота: 433,92 МГц

Питание от аккумулятора на 3 в(Батарея входит в комплект),

Материал: ПВХ.

Количество кнопок: 1 кнопки

Размер: 59 мм x 28 мм x 8 мм;

Рабочее напряжение: 3 В;

Рабочий ток: 12mA

Мощность передачи: 10 мВт

Режим модуляции: ASK (AM).

Тип кодирования: обучение.

Расстояние передачи: 50 м (открытое пространство)

Обратите внимание:

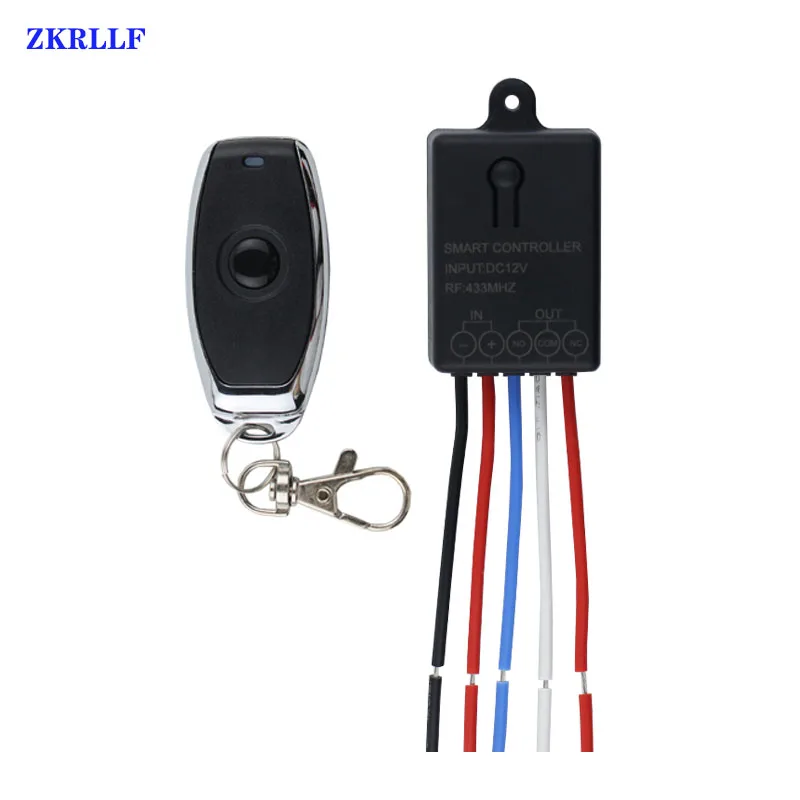

Различные варианты включают различные упаковки:

Посылка 1 В комплекте: только 1 обучающий код EV1527Пульт дистанционного управления Управление* 1 шт. ;

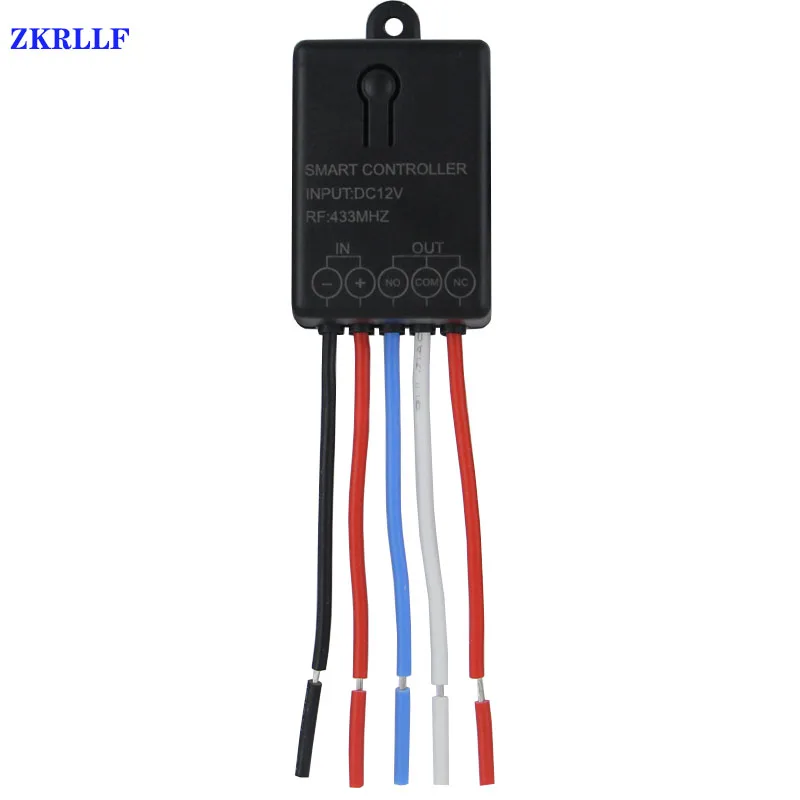

Посылка 2 включает в себя:  1 шт *Модуль приемника (RYC-1201-01)В праздничные дни (включая корпус),

Посылка 3 включает в себя:    1 шт *Модуль приемника (RYC-1201-01)В праздничные дни (включая корпус),

                                      1 шт *Пульты дистанционного управленияВ праздничные дни (включая батарею);

Посылка 4 включает в себя:    1 шт *Модуль приемника (RYC-1201-01)В праздничные дни (включая корпус),

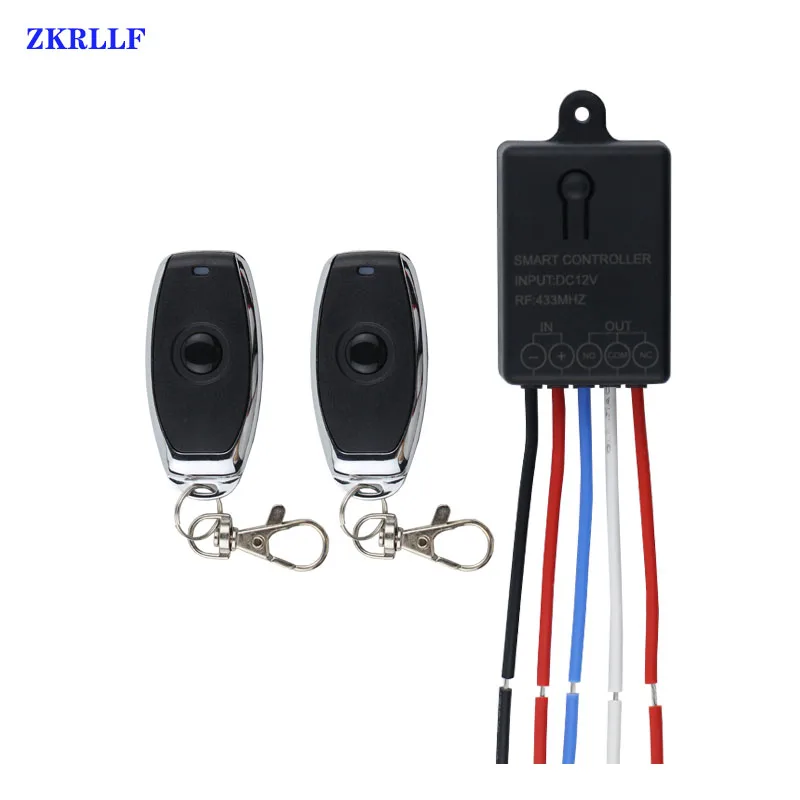

                                      2 предмета *Пульты дистанционного управленияВ праздничные дни (включая батарею);

Посылка 5 включает в себя:    1 шт *Модуль приемника (RYC-1201-01)В праздничные дни (включая корпус),

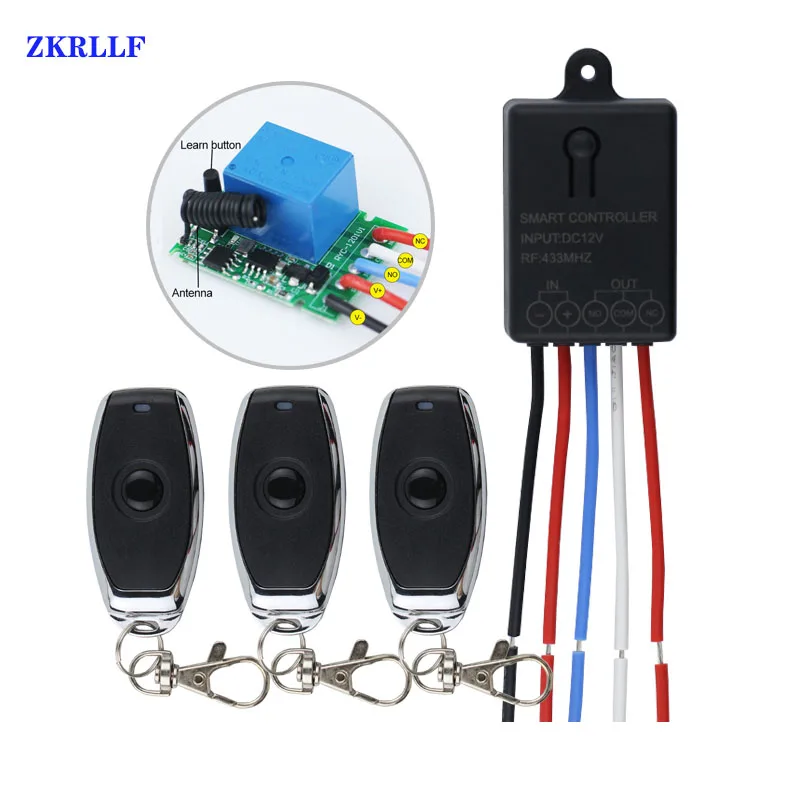

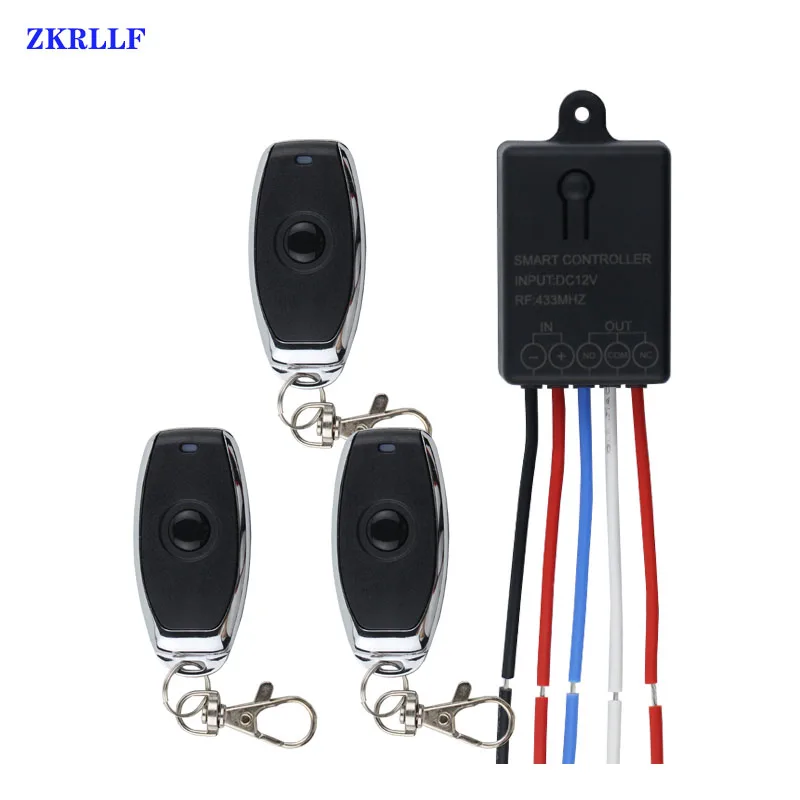

                                      3 шт. *Пульты дистанционного управленияВ праздничные дни (включая батарею);

О Рабочий режим:
Мгновенный: Нажмите кнопку дистанционного управления, реле подключается, отпустите кнопку дистанционного управления, релейное соединение.
Переключение: Нажмите, как только кнопка дистанционного управления, реле подключается, нажмите дважды кнопку дистанционного управления, реле соприкосновения.
Блокировка: Нажмите кнопку дистанционного управления A, реле подключается, нажмите кнопку дистанционного управления B, реле соприкосновения.
Режим задержки Tiem: Нажмите кнопку дистанционного управления, реле подключается, от когда отпустите кнопку дистанционного управления, после 5s или 10s или 15s или 20s, реле отключается автоматически.
Автоматическое включение при включении питания: когда источник питания, реле подключается.
Очистка кода:
После нажатия кнопки обучения приемника 9 раз приемник очищает все данные дистанционного управления в своей памяти.
В тех случаях, когда светодиодный вспышки для 5 несколько раз, это означает, что четкое функциональное будет завершен.
(После очистки кода в приемнике, все пульты дистанционного управления должны снова учиться у приемника, чтобы перезапустить.)
Приемник рабочий режим настройки
1. Изучение кода: (мгновенный)
Нажмите кнопку обучения на приемнике один раз, он приходит в мгновенный режим настройки.
Подождите немного, светодиодный индикатор включится, он войдет в состояние обучения. Нажмите кнопку дистанционного управления,
Светодиодный индикатор на плате приемника будет мигать 3 раза, а затем выключаться, успешно обучаясь.
2. Изучение кода: (переключение)
Нажмите кнопку обучения на приемнике дважды, он приходит в режим переключения настройки ждать
В данный момент светодиодный индикатор включается, он приходит в состояние обучения. Нажмите кнопку дистанционного управления, светодиодный индикатор
На плате приемника будет мигать 3 раза, а затем выключаться, успешно обучаясь.
3. Изучение кода: (фиксация)
Примечание: Когда вы выбираете режим блокировки, чтобы узнать больше дистанционного управления, вам нужно
Изучите две разные кнопки, первый раз выучен для «ON», второй раз выучен для «OFF».
Например: Кнопка A = ON, кнопка B = OFF, тройное нажатие кнопки обучения на приемнике,
Он переходит в режим фиксации. Подождите немного, светодиодный индикатор на плате thereceiver будет включен,
Нажмите кнопку дистанционного управления A, светодиодный фонарик 3 раза. Нажмите кнопку дистанционного управления B. Светодиодный индикатор вспышки для 3
Время и затем выключаются, обучение успешно.
4. Изучение кода: (режим задержки времени)
Нажмите кнопку обучения на приемнике вперед время, время в течение 5 секунд.
Нажмите клавишу обучения на приемнике в пятый раз, время задержки в течение 10 секунд.
Нажмите клавишу обучения на приемнике в шестом раз, время задержки в течение 15 секунд.
Нажмите кнопку обучения на приемнике семь раз, время задержки в течение 20 секунд.
Светодиодный индикатор будет выключен.
Нажмите кнопку дистанционного управления, светодиодный индикатор мигает и выключается, обучение успешно.
5. Изучение кода: (автоматическое включение при включении питания)
Нажмите кнопку обучения на приемнике восемь раз, он приходит в режим настройки Подождите немного,
Светодиодный индикатор включается, он приходит в состояние обучения. Нажмите кнопку дистанционного управления, светодиодный индикатор на
Плата приемника мигает 3 раза, а затем выключается, обучаясь успешно.
Примечание: система может хранить 20 шт. пультов дистанционного управления, если пульт получит более 20 шт., исходный пульт дистанционного управления будет потерян.
