LORA SX1276 ESP32 OLED

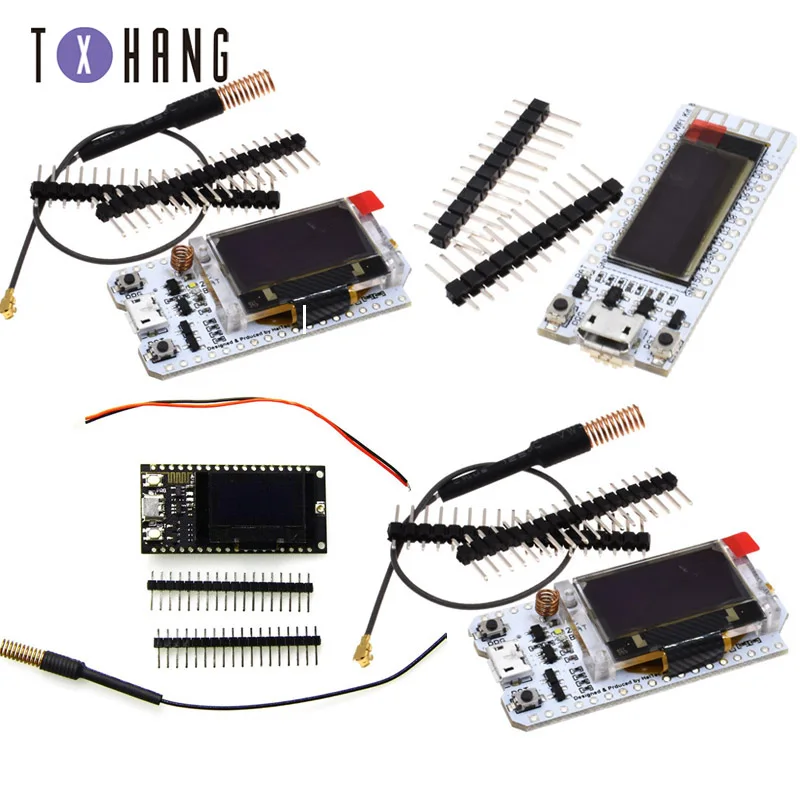

868 МГц-915 МГц SX1276 ESP32 LoRa 0,96 дюймовый синий oled-дисплей Bluetooth WIFI Lora Kit 32 модуль IOT макетная плата для Arduino

Если вам нужен документ этого продукта, пожалуйста, свяжитесь с нами.

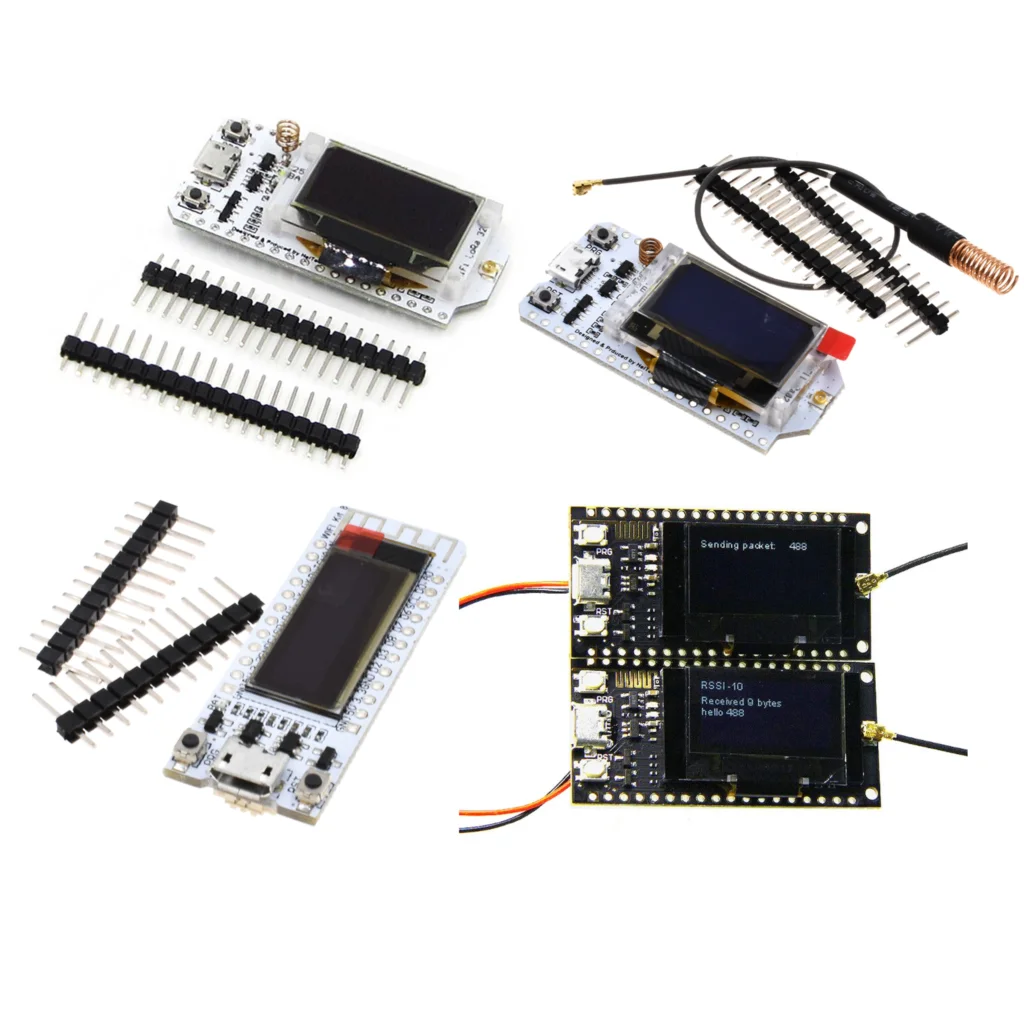

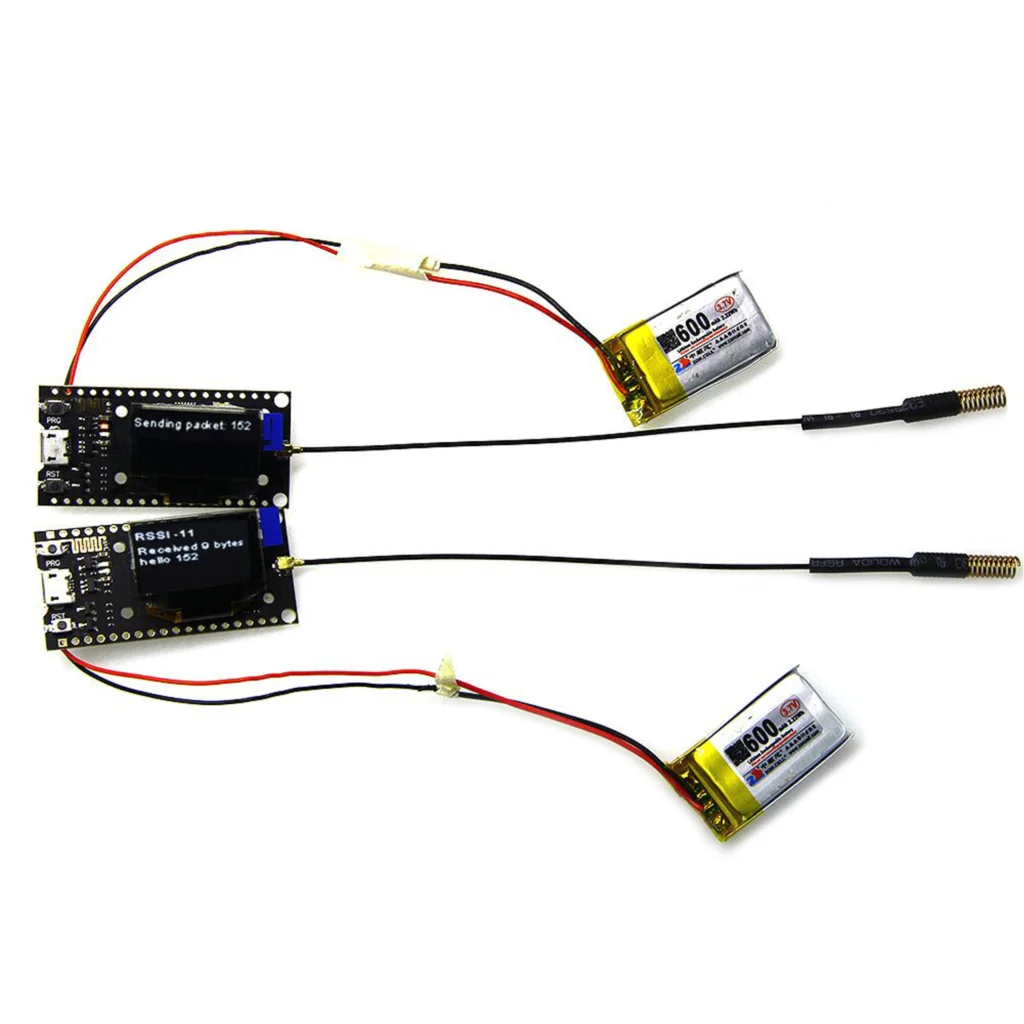

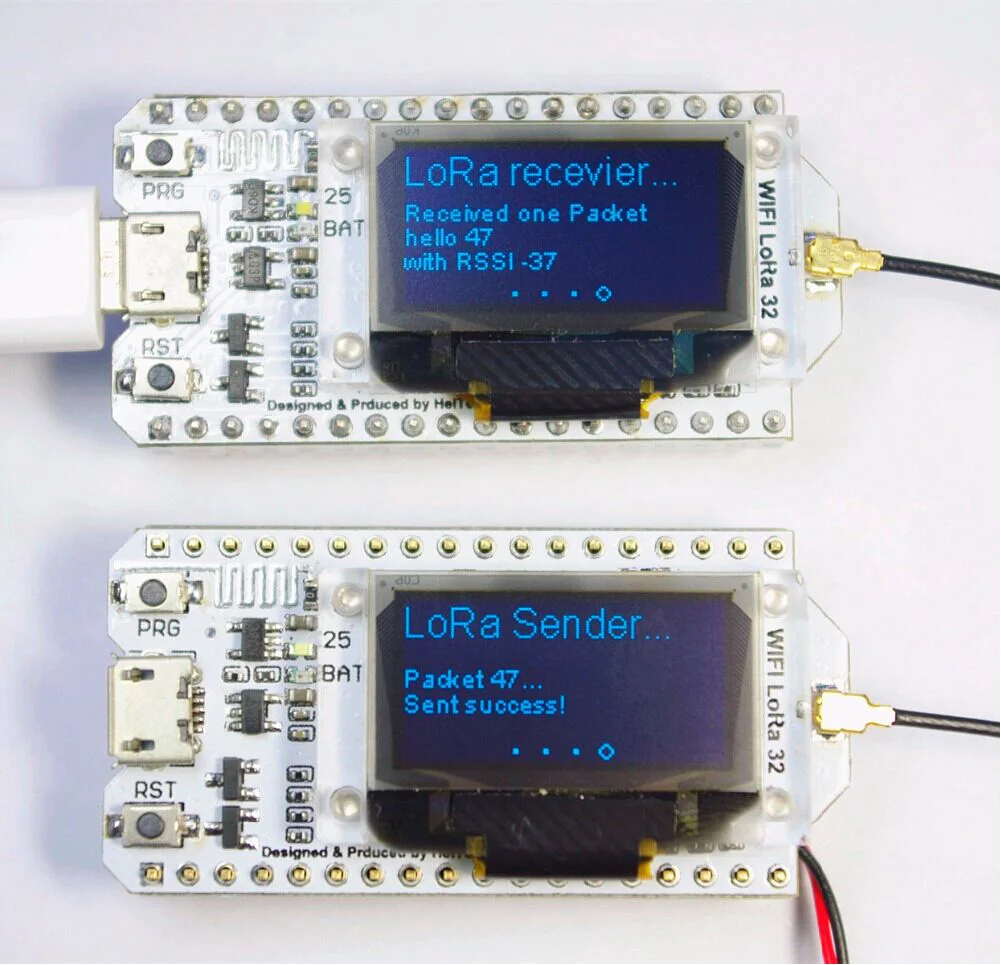

LoRa отправляет и получает тест

Серия WIFI Kit-это новая разработка экономически эффективной сетевой программы, основной чип с использованием двухъядерного процессора ESP32, LX6, вычислительная мощность до 600DMIPS, встроенный чип 520 КБ SRAM, 802,11 b / g / N HT40 Wi-Fi трансивер, baseband, стек протоколов и LWIP, встроенный двухрежимный Bluetooth (Традиционный Bluetooth и BLE low power Bluetooth).

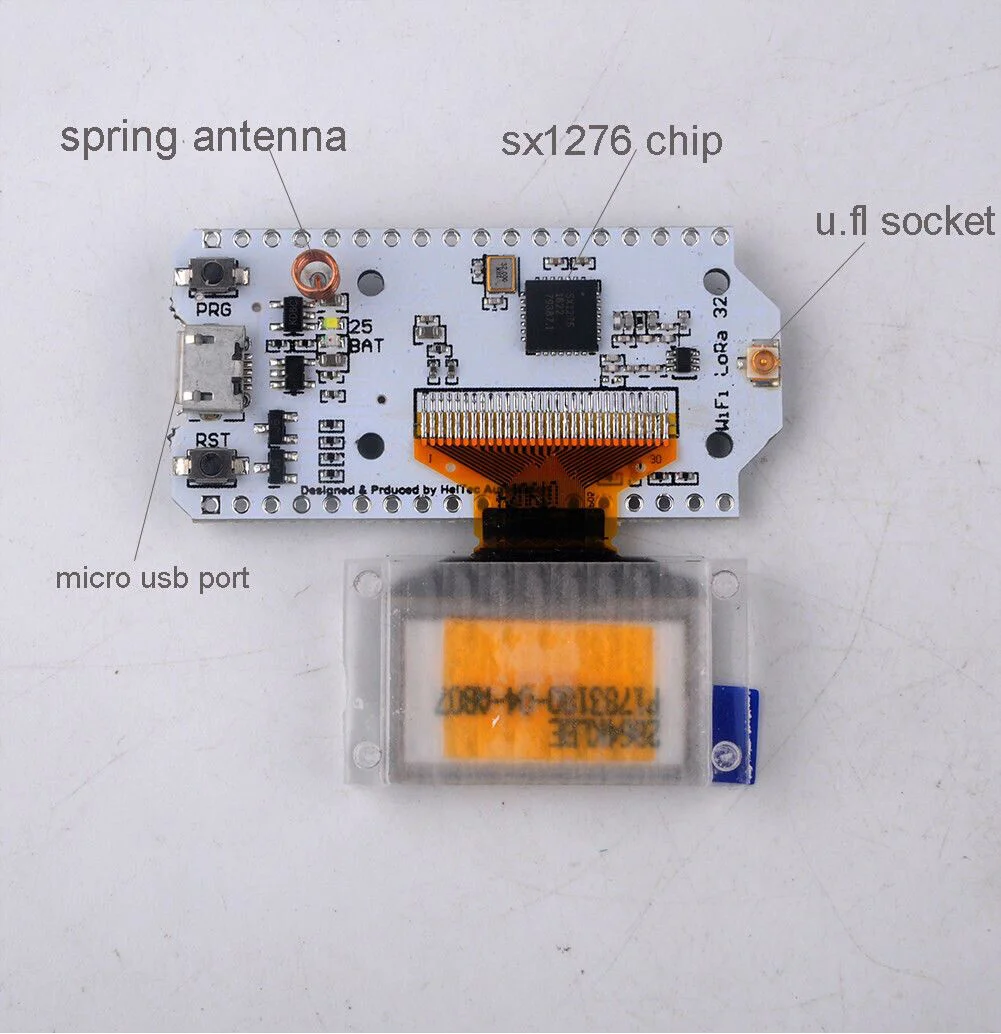

Этот продукт основан на WIFI Kit 32 добавлен чип SX1276, то есть LoRa™Удаленный модем, применимая частота:868 МГц-915 МГц Частота, около-148dBm высокая чувствительность, + 20 dBm выходная мощность, высокая надежность, расстояние передачи (измеренное расстояние связи открытой местности 2,6 км).

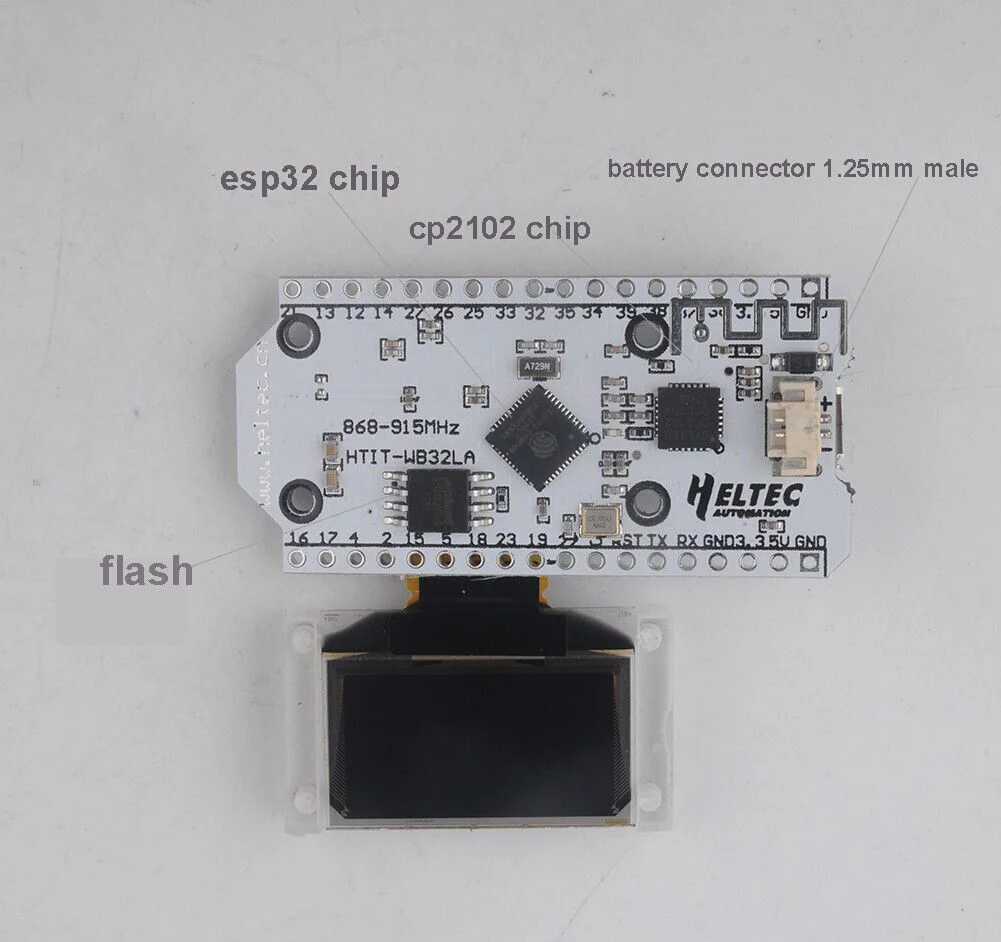

Встроенная 32-мегабайтовая вспышка, Wi-Fi антенна, 0,96 дюймовый синий oled-дисплей, схема зарядки литиевой батареи и интерфейс, CP2102 USB к последовательному чипу, идеальная поддержка среды разработки Arduino, может быть очень простым и быстрым для проверки программы и разработки продукта.

Технические параметры:
Вспышка: 32 м-бит
Процессор: для Tensilica LX6 двухъядерный
Мастер-чип: ESP32
Чип LoRa: SX1276
Диапазон поддержки частот: 868-915 МГц
Расстояние открытой связи: 2,8 км
Вычислительная мощность: до 600DMIPS
Двухрежимный Bluetooth: традиционный Bluetooth и BLE низкомощный Bluetooth
Среда разработки: идеальная ПОДДЕРЖКА Arduino
Рабочее напряжение: 3,3-7 в
Диапазон рабочих температур: -40-90°
Чувствительность приемника: -139dBm (SF12, 125 кГц)
Непрерывная пропускная способность UDP: 135 Мбит/с
Чип usb-адаптера: CP2102
Режим поддержки: Sniffer, Station, softAP и Wi-Fi Direct
Мощность передачи: 19.5dBm @ 11b, 16.5dBm @ 11g, 15.5dBm @ 11n
Скорость передачи данных: 150 Мбит/с @ 11n HT40, 72 Мбит/с @ 11n HT20,
54 Мбит/с @ 11g, 11 Мбит/с @ 11b

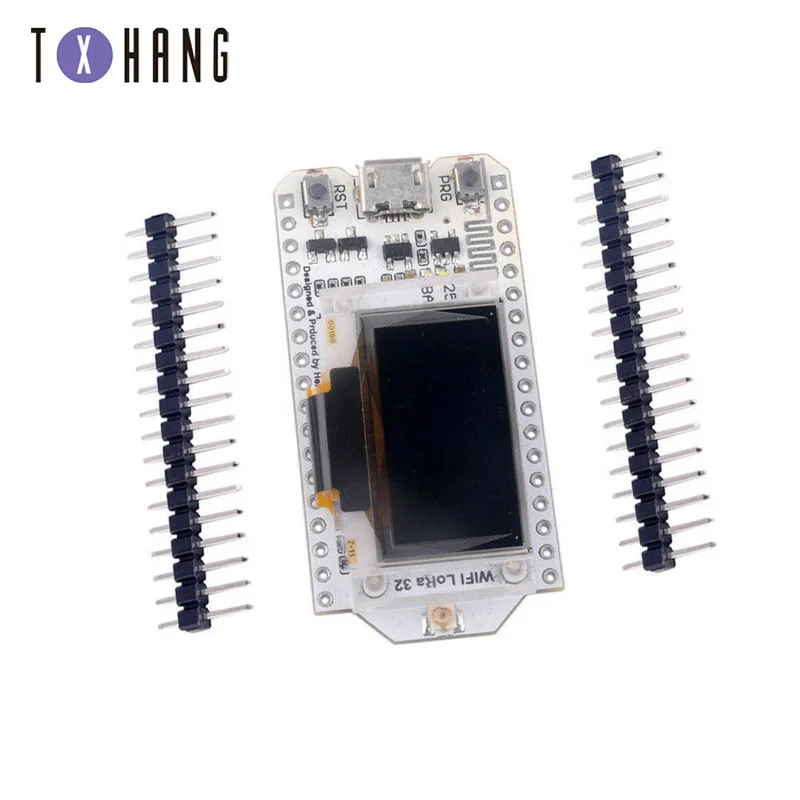

Посылка включает в себя:

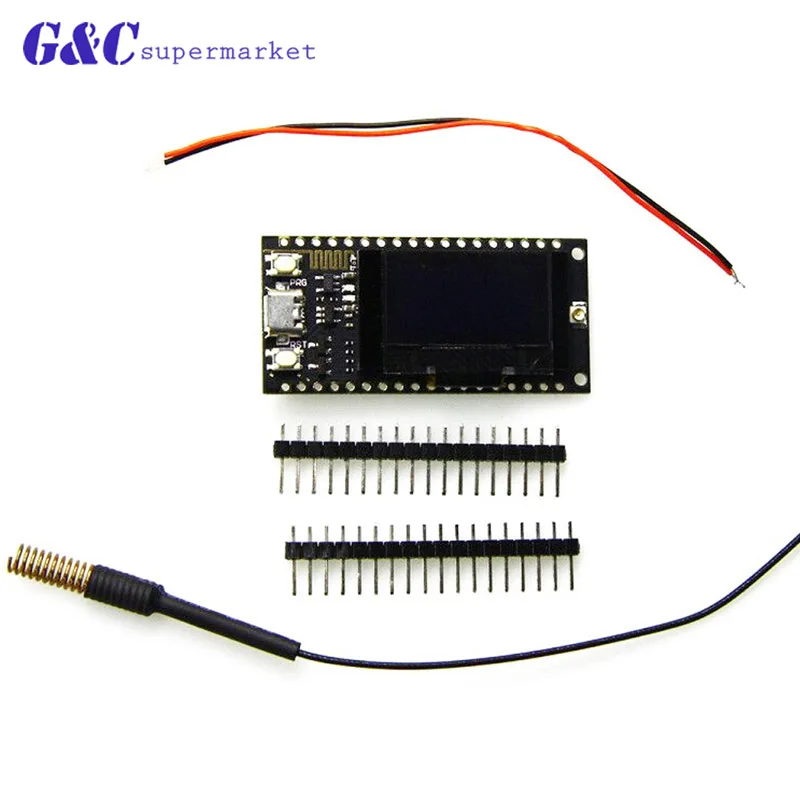

1 X ESP32 Lora OLED development board
2 X контактный разъем
2 X штыревые наклейки

LORA SX1278 433 МГц

Антенна 433 МГц должна использоваться вместе с интерфейсом IPEX (если

Антенна не подключена, это может повредить чип LoRa) Зарядка литиевой батареи

И схема разрядки, когда батарея заполнена, синий светодиодный индикатор перестанет работать.

При использовании обратите внимание на положительный и отрицательный аккумулятор, в противном случае

Он будет поврежден!

С помощью ввода сенсорного сигнала порта IO, вам нужно добавить 100nF

Вытяжной конденсатор на этом штифте!

Пример:

Этот продукт является чипом SX1278, основанным на ESP32 (Версия 1) WIFI увеличенным OLED, а именно LoRa

Удаленный модем, частота 433 МГц, высокая чувствительность около-148dBm, + выход 20dBm

Мощность, высокая надежность, дальность передачи.

Встроенная 16 Mt байт (128 Mt ), Wi-Fi антенна, 0,96 дюймовый синий oled-дисплей, литиевая батарея

Схема зарядки, интерфейс CP2102 и серийный чип USB, идеальная ПОДДЕРЖКА Arduino

Среда разработки, используется для проверки программы и разработки продукта

Очень простой и быстрый.

Рабочее напряжение: 3,3 В до 7 в

Диапазон рабочих температур: от-40 градусов C до + 90 градусов C

Поддержка прямого режима Sniffer, Station, softAP и Wi-Fi

Скорость передачи данных: 150 Мбит/с @ 11n HT40, 72 Мбит/с @ 11n HT20, 54 Мбит/с @ 11g, 11 Мбит/с @ 11b

Мощность передачи: 19,5 дБм @ 11b, 16,5 дБм @ 11g, 15,5 дБм @ 11n

Чувствительность приемника до-98 дБм

UDP устойчивая пропускная способность 135 Мбит/с

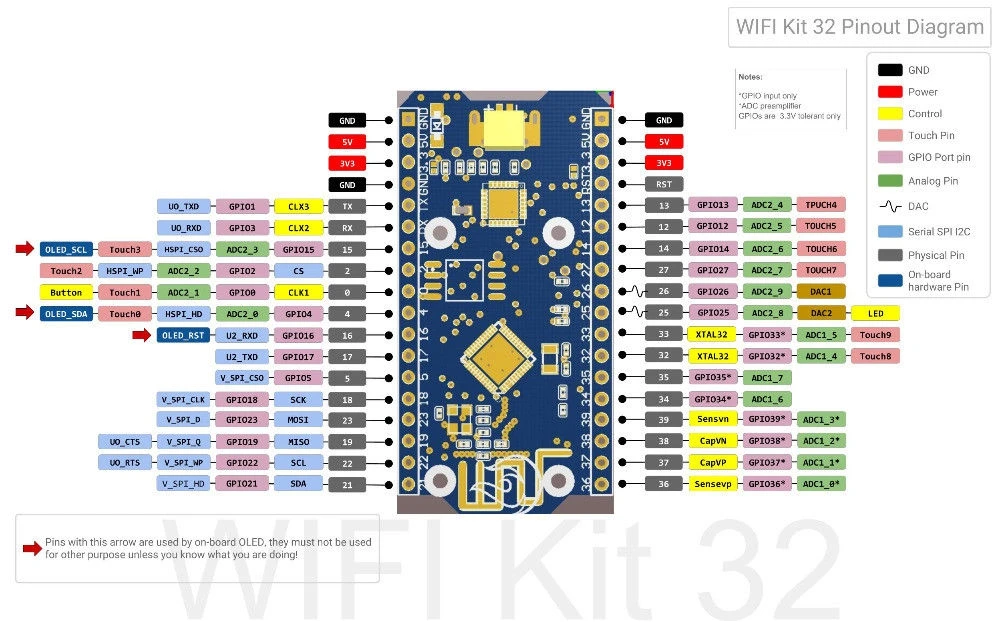

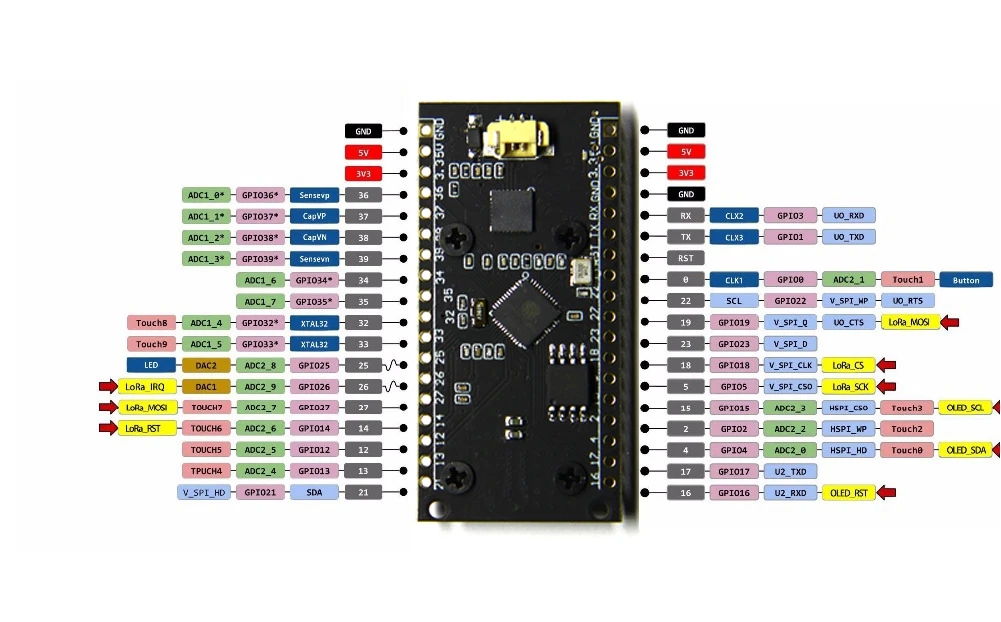

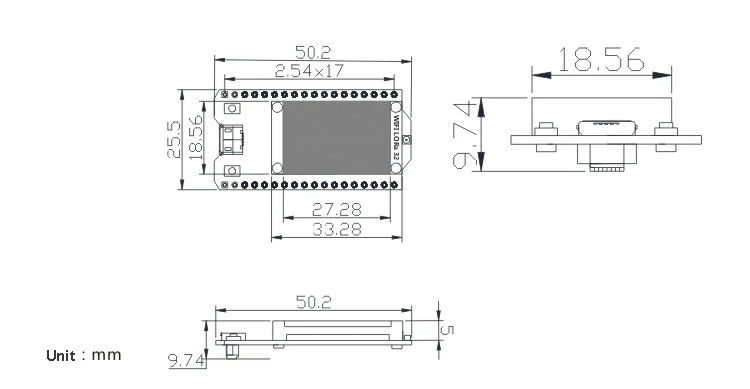

Контактное Описание

Детали теста

Например, один

(1)LoRaSender

# Включая <SPI.h>

# Включая <LoRa.h>

# Включая <for Arduino.h>

/GPIO5 -- SX1278's SCK

/GPIO19 -- SX1278's MISO

/GPIO27 -- SX1278's MOSI

/GPIO18 -- SX1278's CS

/GPIO14 -- SX1278's RESET

/GPIO26 -- SX1278's IRQ (запрос прерывания)

# Define SS 18

# Define RST 14

# Define DI0 26

# Define BAND 433E6

Int счетчик = 0;

Настройка пустоты () {

PinMode (25, выход); /отправить успех, светодиодный Яркий 1 секунду

Серийный. Старт (115200);

В то время как (! Серийный); /Если только основная функция, необходимо подключить к компьютеру

SPI.begin(5,19,27,18);

LoRa.setPins(SS,RST,DI0);

/Серия. println("LoRa Sender");

Если (!LoRa.begin(BAND) {

Serial.println("Starting LoRa failed!");

В то время как (1);

}

Серия. println("LoRa Initial OK!");

}

Пустая петля () {

Серия. Печать ("отправка пакета:");

Серия. println (счетчик);

 /Отправка пакета

LoRa.beginPacket();

LoRa.print("hello");

LoRa.print (счетчик);

LoRa.endPacket();

Счетчик + +;

Цифровой ввод (25, высокий); /включение светодиодный индикатор (высокий уровень напряжения)

Задержка (1000); /подождите секунду

DigitalWrite (25, LOW); /выключите светодиодный индикатор, сделав низкое напряжение

Задержка (1000); /подождите секунду

Задержка (3000);

}

Например два

(2)LoRaReceiver

# Включая <SPI.h>

# Включая <LoRa.h>

/GPIO5 -- SX1278's SCK

/GPIO19 -- SX1278's MISO

/GPIO27 -- SX1278's MOSI

/GPIO18 -- SX1278's CS

/GPIO14 -- SX1278's RESET

/GPIO26 -- SX1278's IRQ (запрос прерывания)

# Define SS 18

# Define RST 14

# Define DI0 26

# Define BAND 433E6

Настройка пустоты () {

Серийный. Старт (115200);

В то время как (! Серийный); /Если только основная функция, необходимо подключить к компьютеру

Задержка (1000);

Серия. println("LoRa Receiver");

SPI.begin(5,19,27,18);

LoRa.setPins(SS,RST,DI0);

Если (!LoRa.begin(BAND) {

Serial.println("Starting LoRa failed!");

В то время как (1);

  }

}

Пустая петля () {

/Попробуйте разобрать пакет

Int packetSize = LoRa.parsePacket();

If (packetSize) {

/Получил пакет

Серия. Печать ("полученный пакет");

 /Чтение пакета

Пока (LoRa.available() {

Серия. Печать (char)LoRa.read();

    }

 /Печать RSSI пакета

Серия. Печать ("" с RSSI ");

Серия. println(LoRa.packetRssi();

}

}

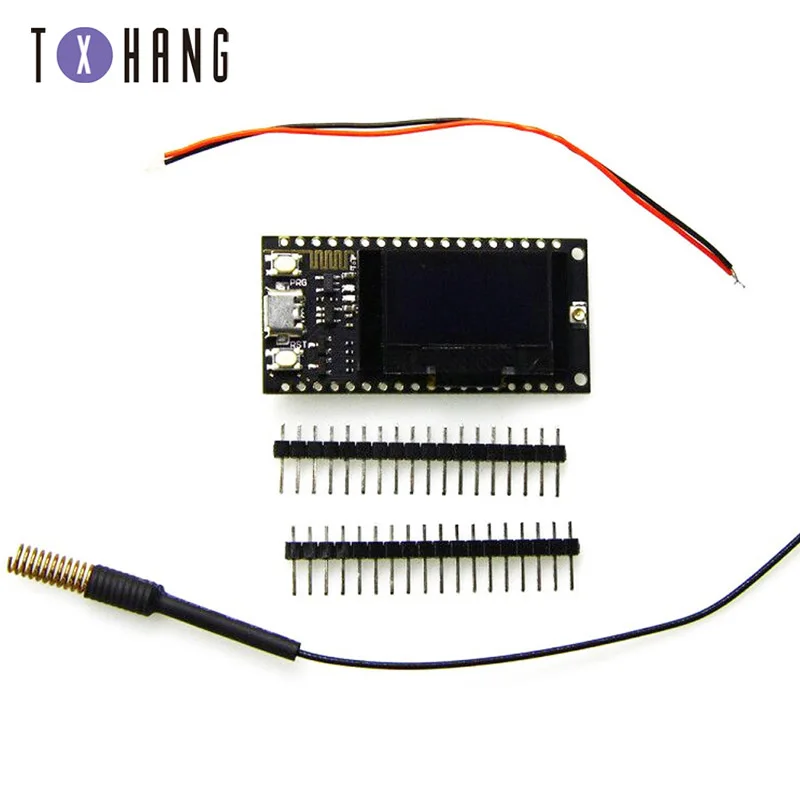

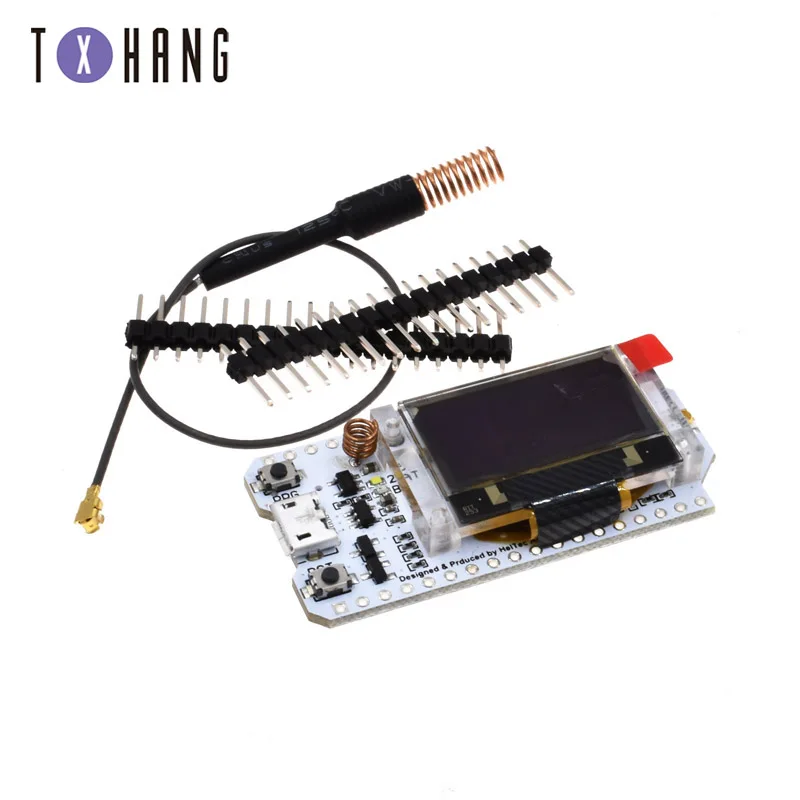

ESP32 (Версия 1) OLED * 1

Линия * 1

Штифт * 2

433 м пружинная антенна * 1

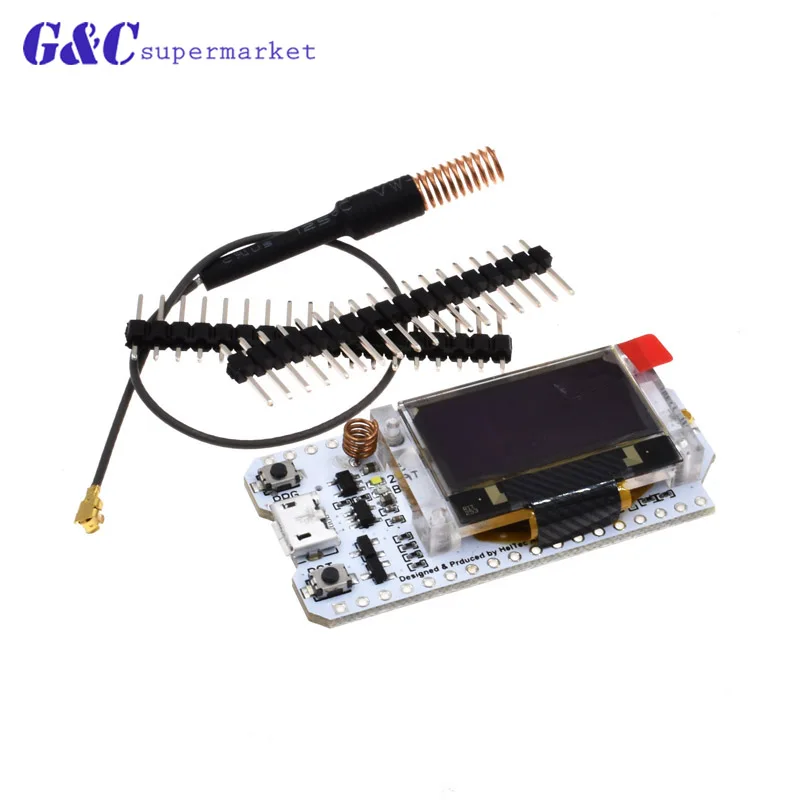

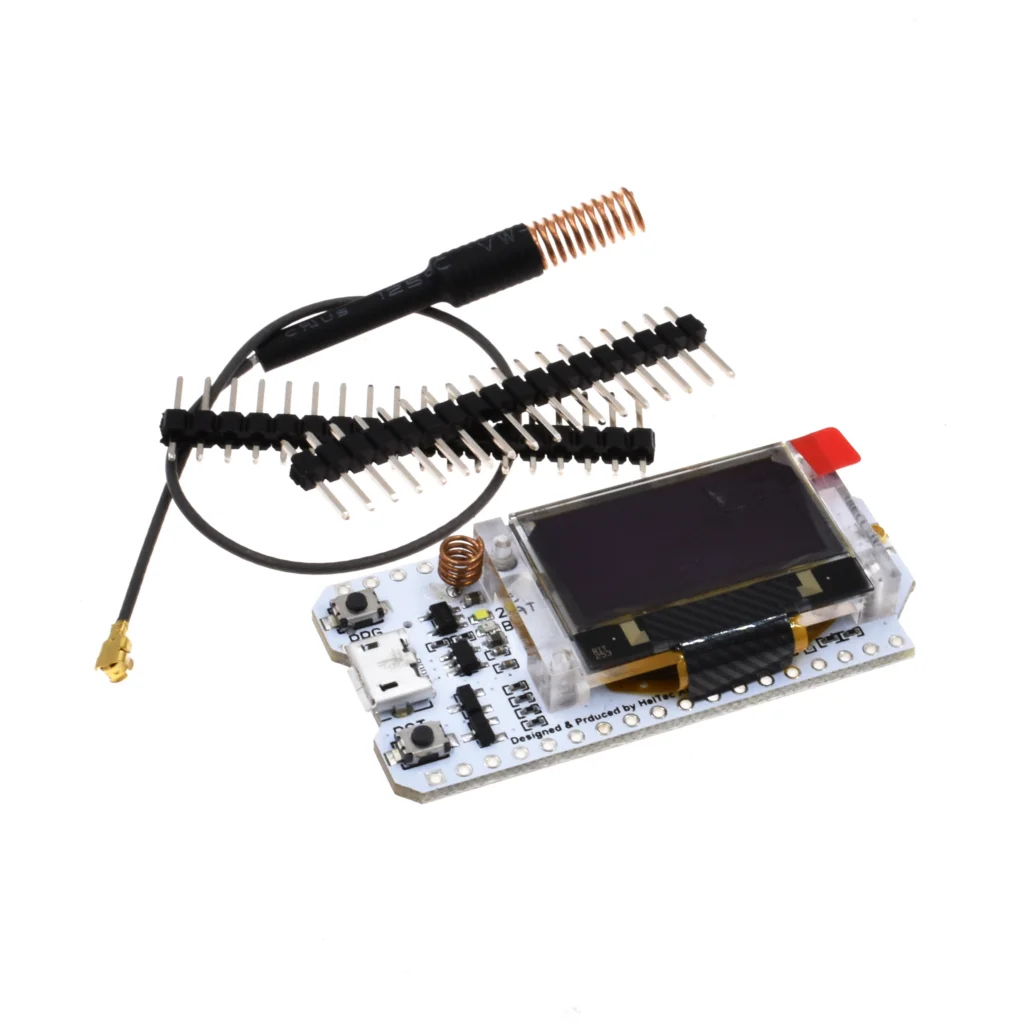

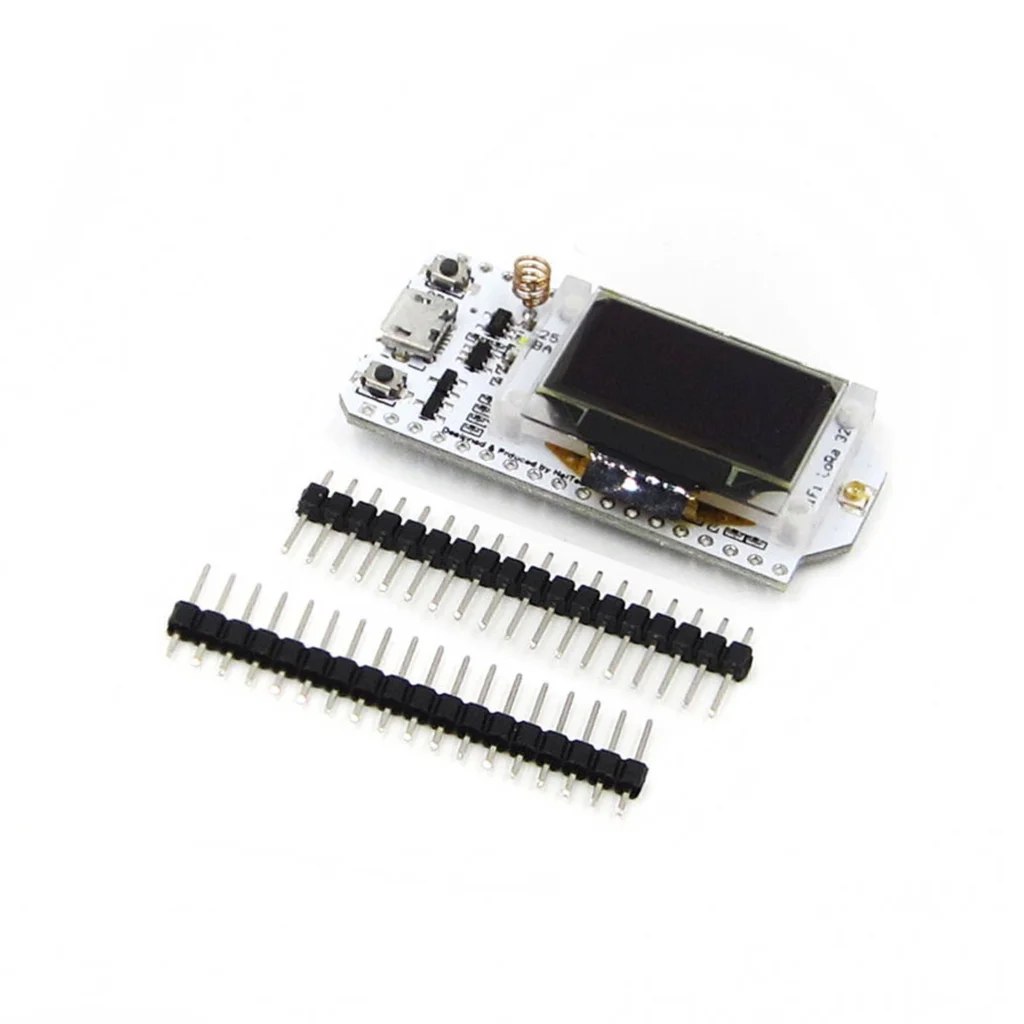

LORA ESP32 SX1278 433 МГц

Описание товара
Серия Wi-Fi Kit-это новая разработка экономически эффективной сетевой программы, основной чип с использованием Lexin ESP32, двухъядерный процессор Tensilica LX6, работающий при напряжении 240 МГц, вычислительная мощность до 600DMIPS, встроенный чип 520 КБ SRAM, 802,11 b / g / N HT40 Wi-Fi трансивер, baseband, стек протоколов и LWIP, Встроенный двухрежимный Bluetooth (традиционный Bluetooth и Bluetooth с низким энергопотреблением BLE).
Этот продукт основан на WIFI Kit 32 добавленный чип SX1278, то есть, LoRa™ удаленный модем, частота 433 МГц, высокая чувствительность около-148dBm, + 20 dBm выходная мощность, высокая надежность, расстояние передачи (измеренное расстояние связи с открытой областью 2,6 км).
Встроенная 32-мегабайтовая вспышка, Wi-Fi антенна, 0,96 дюймовый синий oled-дисплей, схема зарядки литиевой батареи и интерфейс, CP2102 USB к последовательному чипу, идеальная поддержка среды разработки Arduino, может быть очень простым и быстрым для проверки программы и разработки продукта.

Рабочее напряжение: 3,3 В до 7 в
Диапазон рабочих температур: от-40 °C до + 90 °C
Поддерживает Sniffer, Station, softAP и Wi-Fi прямые режимы
Скорость передачи данных: 150 Мбит/с @ 11n HT40,72 Мбит/с @ 11n HT20,54 Мбит/с @ 11g, 11 Мбит/с @ 11b
Мощность передачи: 19,5 дБм @ 11b, 16,5 дБм @ 11g, 15,5 дБм @ 11n
Чувствительность приемника до-98 дБм
UDP продолжает пропускную способность на 135 Мбит/с

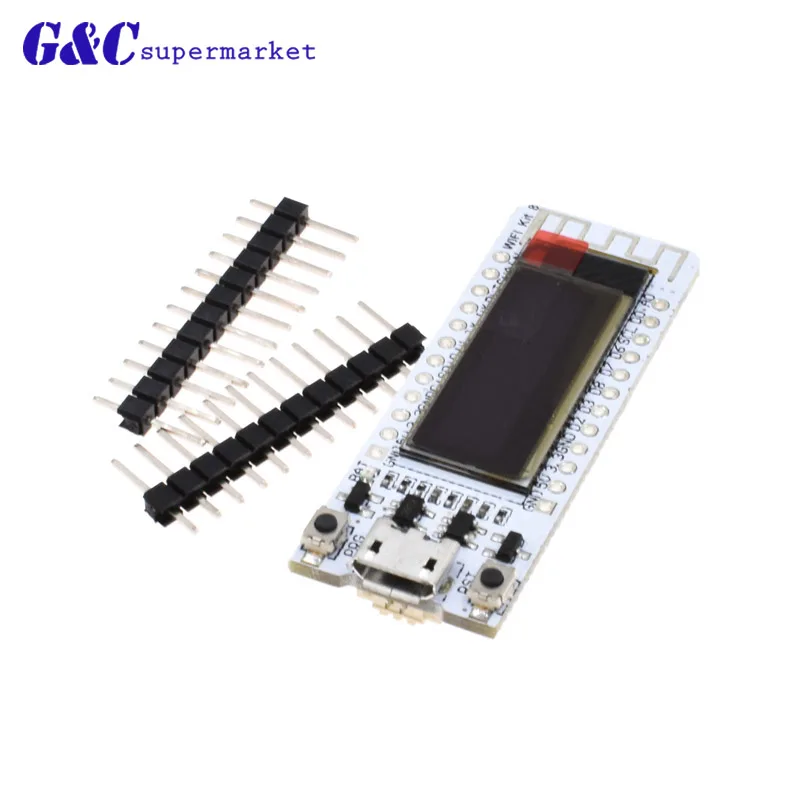

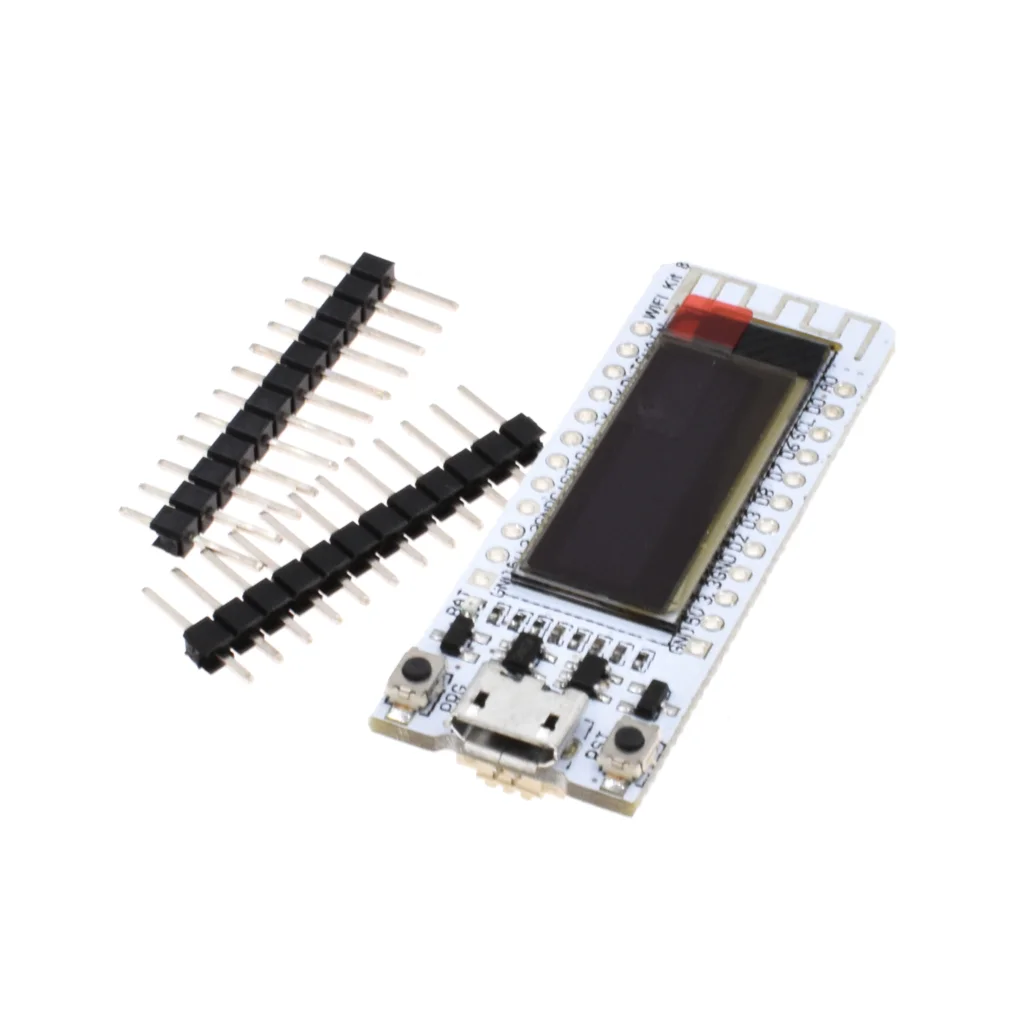

LORA ESP8266 WIFI NodeMcu

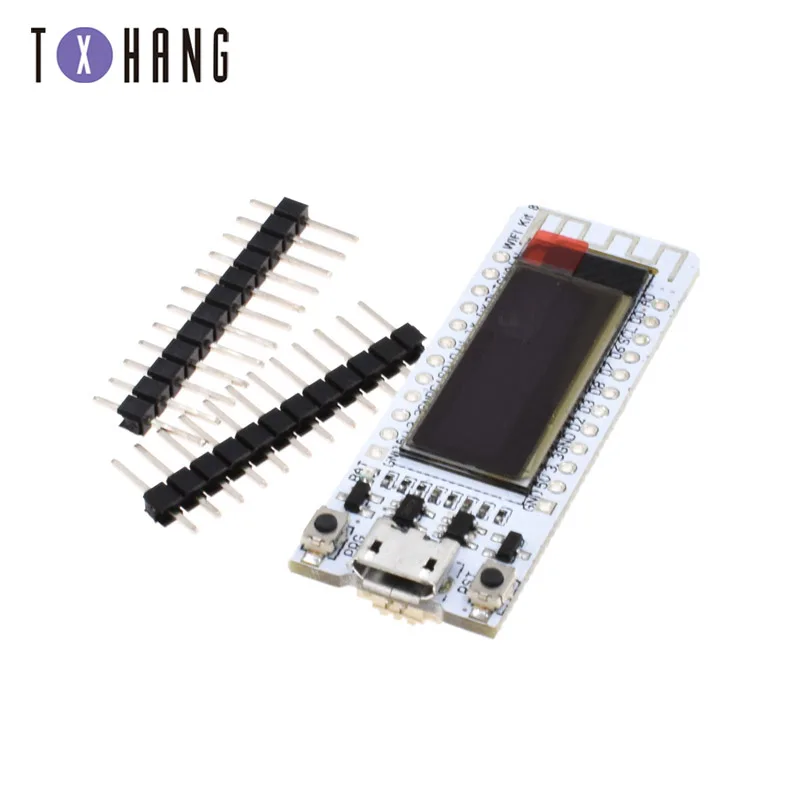

Wi-Fi Kit 8 разработан нашей компанией экономически эффективной программой развития Интернета вещей, основным чипом с помощью ESP8266, с CP2014USB на последовательный чип, интерфейс литиевой батареи и цепь зарядки и разряда, 32-мегапиксельная вспышка, WIFI антенна, 0,91 дюймовый oled-дисплей.

Может быть запрограммирован в средах Ard uino и NodeMCU. Работа соответствует NodeMCU.

Все контакты ESP8266

12 цифровых контактов могут быть настроены для чтения, записи, IIC, SPI, середины, ШИМ и других функций

1 вход AD

Интегрированный 0,91 дюймовый 128*32 OLED

Рабочее напряжение: 3,3 В ~ 7 в
