Гидравлическая модель гидрораспределителя 4-позиционный клапан JDM-26 строительной техники модель многоходовой клапан экскаватор-погрузчик

ModelJDM-26: усовершенствованная 4-Bit с гидравлическим клапаном (с Средний возврата масла FunctionNo нужно устанавливать дистанционного Управление) может управлять 4-полосная масляный цилиндр для работы
Характеристики: гидравлический клапан со средним возвратом масла 1: когда масляный насос открывается и любой масляный цилиндр не двигается, масло высокого давления непосредственно поступает обратно в масляный бак через Среднюю обратную цепь масла внутри корпуса клапана. Минимальное давление системы.
2: Когда масляный насос открывается, один масляный цилиндр движется (любой). В это время масло высокого давления приводит к масляному цилиндру, который генерирует действие. Давление системы зависит от нагрузки. Когда нагрузка меньше, чем мощность, Генерируемая системой установочного давления, давление системы такое же, как нагрузка, до тех пор, пока ход цилиндра не достигнет предела, давление системы-это максимальный предохранительный клапан. Когда нагрузка больше, чем мощность, Генерируемая заданным давлением системы, переливной клапан сразу открывается, когда давление системы достигает самого высокого.
3: когда масляный насос открывается, 2 или N (N зависит от количества клапанов) масляные цилиндры открываются в то же время, масло высокого давления поступает в N масляные цилиндры, давление системы зависит от размера нагрузки. Когда нагрузка меньше, чем мощность, Генерируемая установленным давлением системы, давление системы такое же, как нагрузка, пока ход каждого масляного цилиндра не достигнет предела, И давление системы является максимальным предохранительным клапаном. Когда нагрузка каждого масляного цилиндра больше, чем мощность, Генерируемая установленным давлением системы, предохранительный клапан сразу открывается, когда давление системы достигает наивысшего.
4: обратный клапан модели статической точки, такой как n-позиционный клапан, если есть одно действие масляного цилиндра, средняя обратная асфальтовая дорога будет заблокирована, но есть еще одно масло высокого давления, которое может привести к области высокого давления всех нефтяных цилиндров, поэтому, Наш обратный клапан может сделать все асфальтовые дороги двигаться одновременно, но когда есть много действий, может ли действие быть завершено в то же время, зависит от расхода масляного насоса. Когда поток недостаточный, масло с меньшей нагрузкой завершает действие сначала, а затем асфальтовая дорога с большой нагрузкой может завершить действие. Рекомендуется использовать модель статической точки JDM-20 для JDM-21 большого потока масляного насоса.

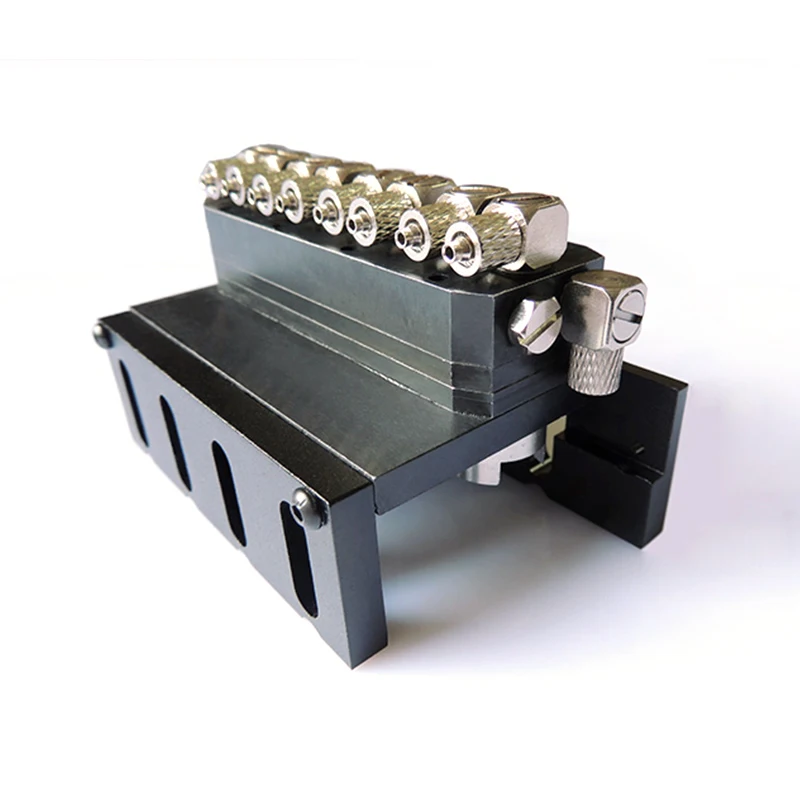

Описание: модернизированная 4-разрядный гидравлический клапан статические модели, Модернизированный большой клапан имеет средний возврата масла Функция, и после того, как среднего возврата масла Функция, при условии, что масляный насос открывает масляный цилиндр, но не работает, С высоким уровнем Давление масла масляного насоса может быть непосредственно вернулись в масляный бак через 4-позиции воздушный клапан, и не высокого Давление будет произведен в нефтяных труб.

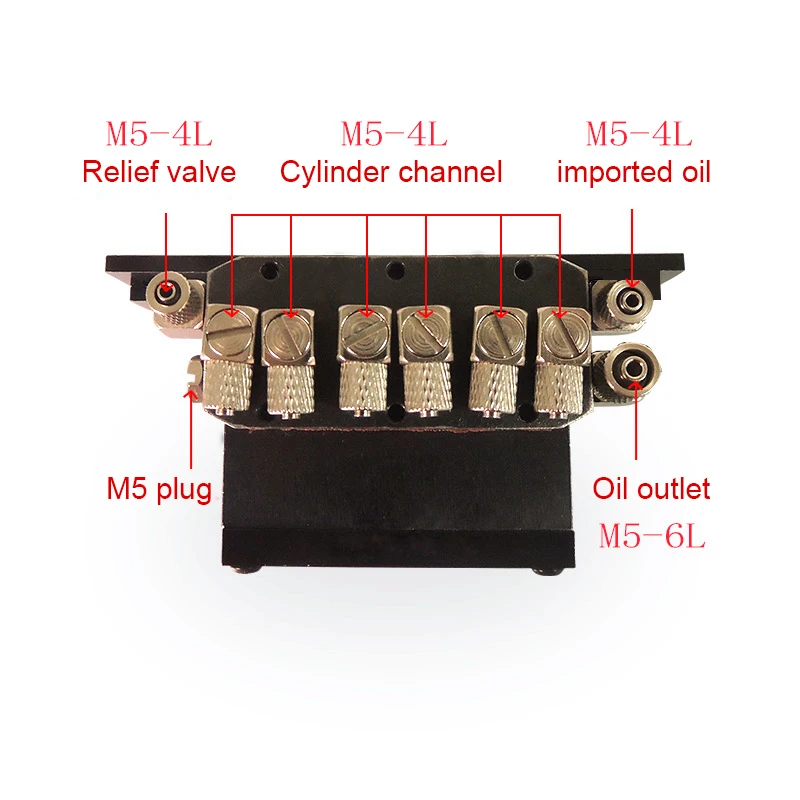

Без рулевого Шестерни версия аксессуары: 1 набор 4-ходовой реверсивный клапан: 8 M3-4L насадки: 1 M5 конец Кепки: 3 M5-4L насадки.

Описание процесса установки:
1. Сначала выньте рычаг A- line рулевого двигателя в сумке для аксессуаров рулевого механизма.

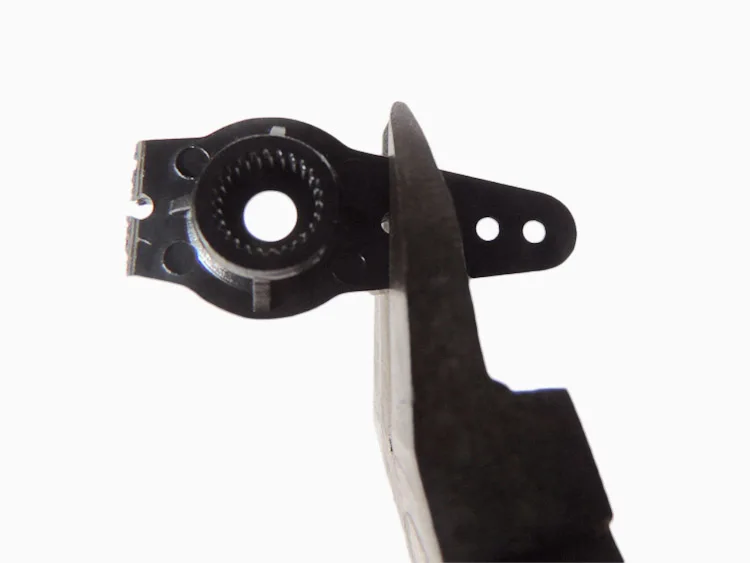

2. Отрежьте длину руля.

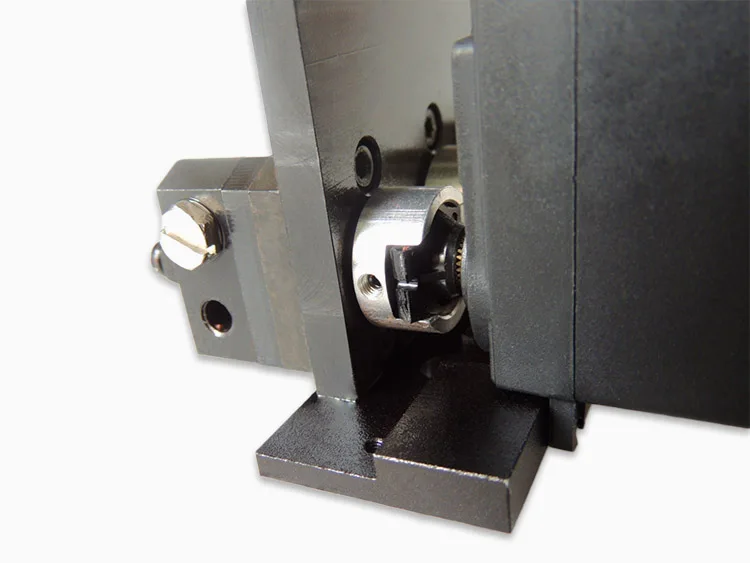

3. Установите рычаг рулевого двигателя на рулевое колесо и отрегулируйте угол нижней части рулевого механизма, чтобы сделать рычаг рулевого двигателя параллельно верхней части рулевого механизма.

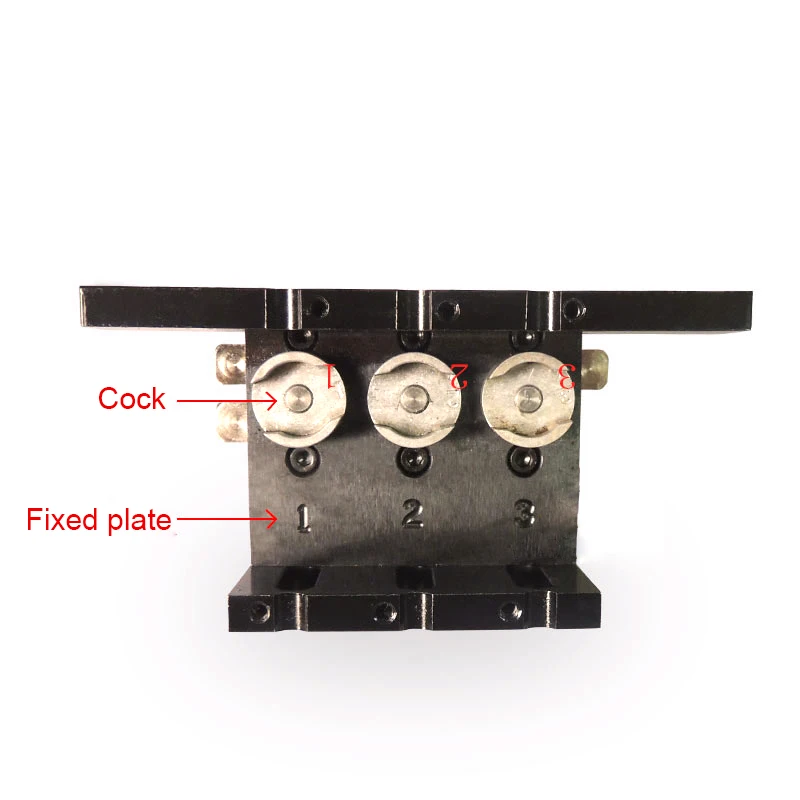

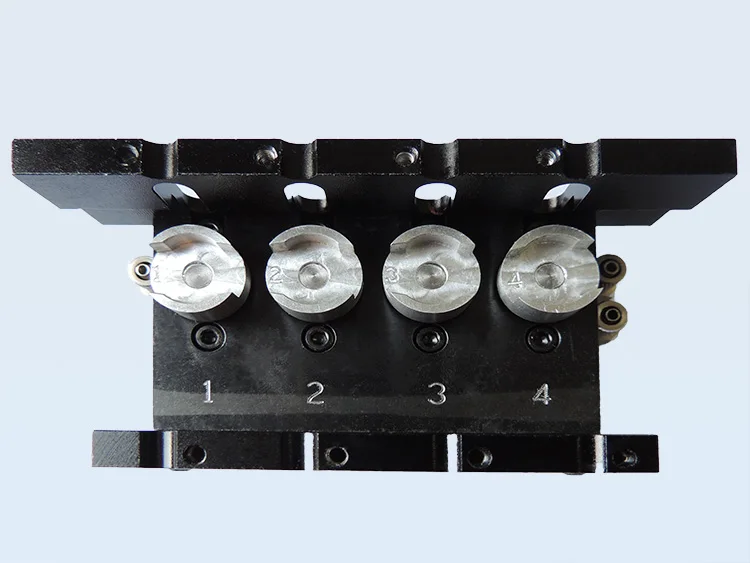

4. Перед установкой рулевого механизма масляного клапана проверьте, есть ли четыре петуха на одной линии и соответствуют ли они числам на плате. Примечание: позиция петуха по умолчанию в доставке нашей компании, пожалуйста, не корректируйте его по желанию.

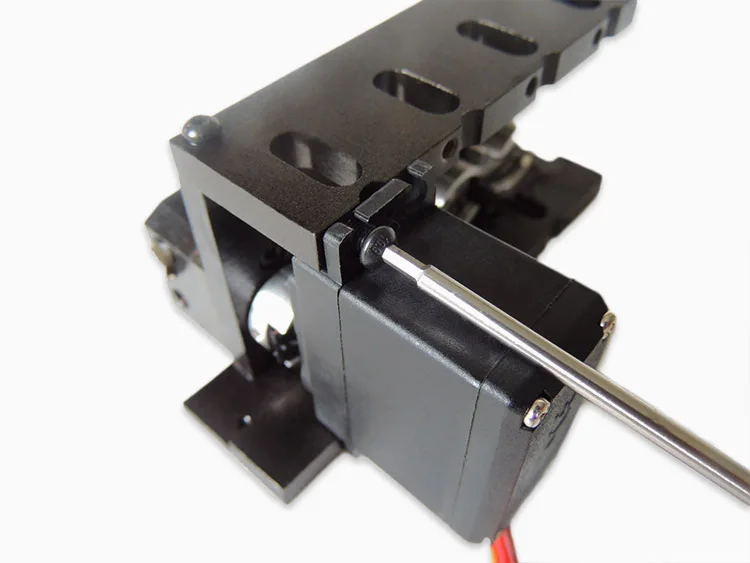

5. Сначала нужно установить рулевого Шестерни с рулевой двигатель Arm на 4 положения клапана.

6. Установите 4 рулевого механизма последовательно и завершите установку.
