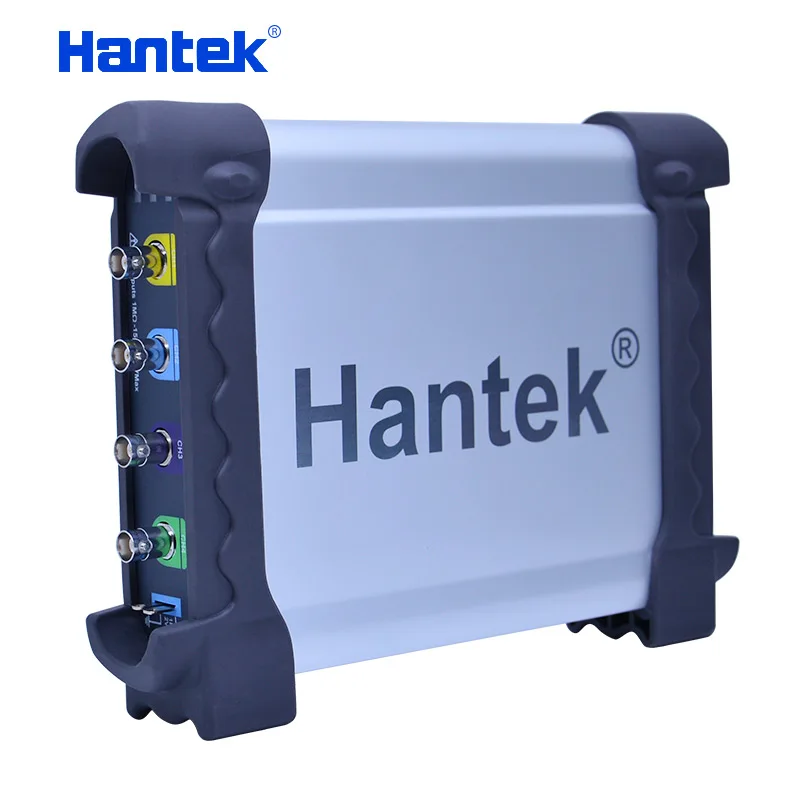

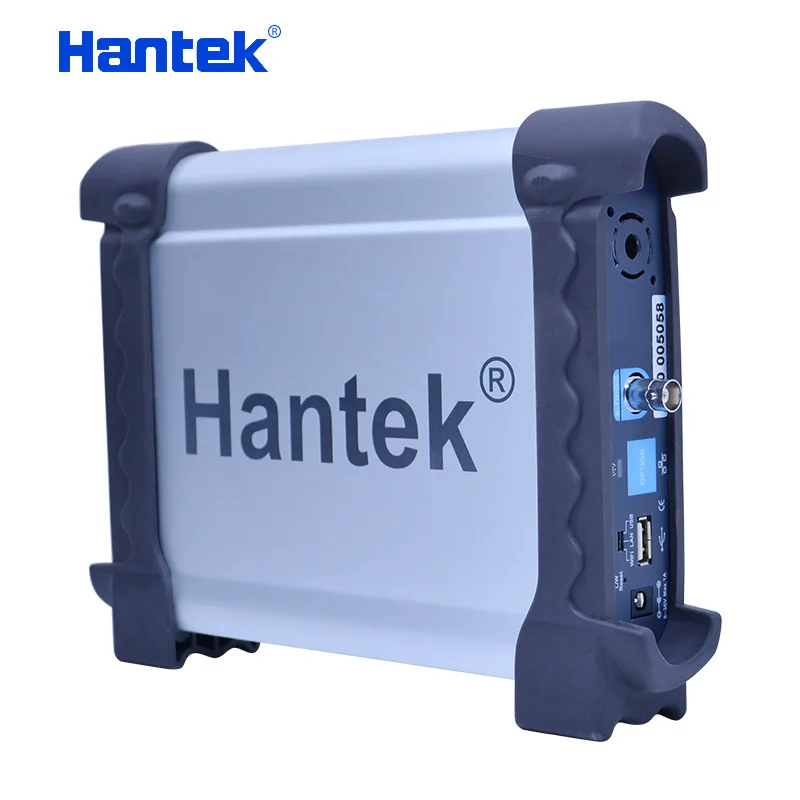

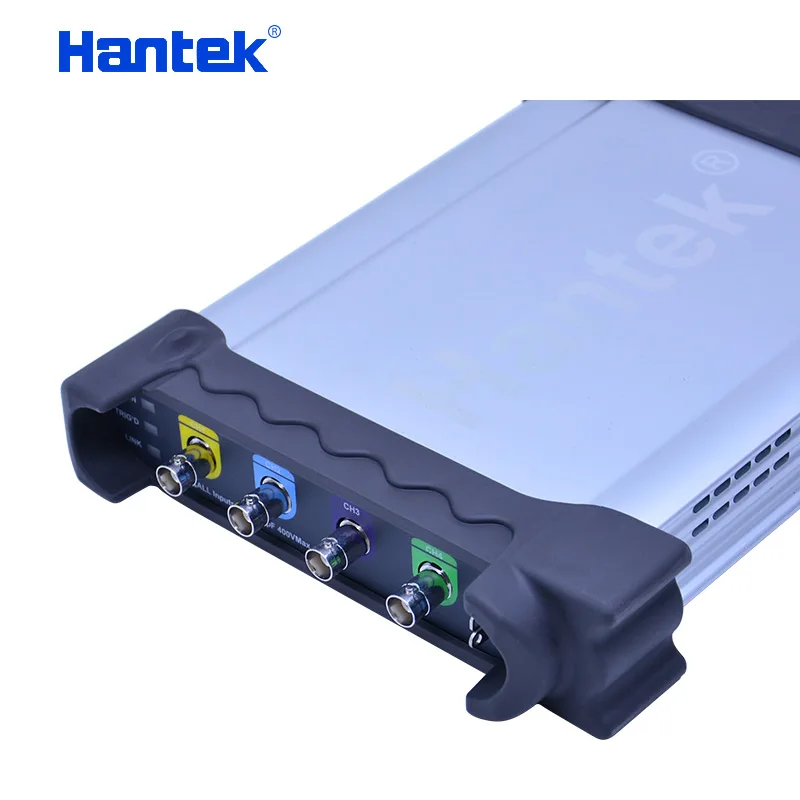

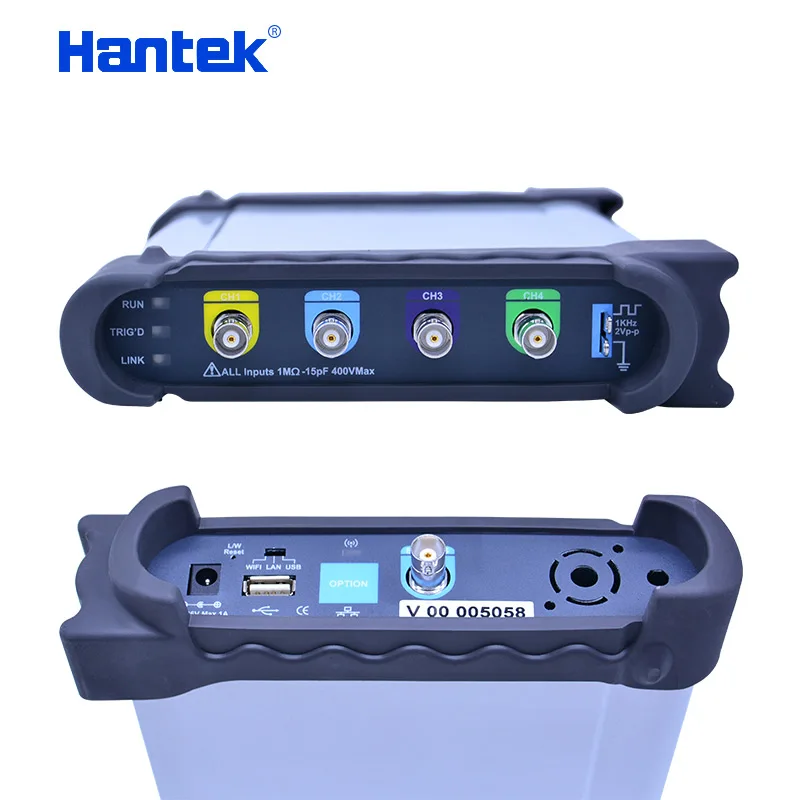

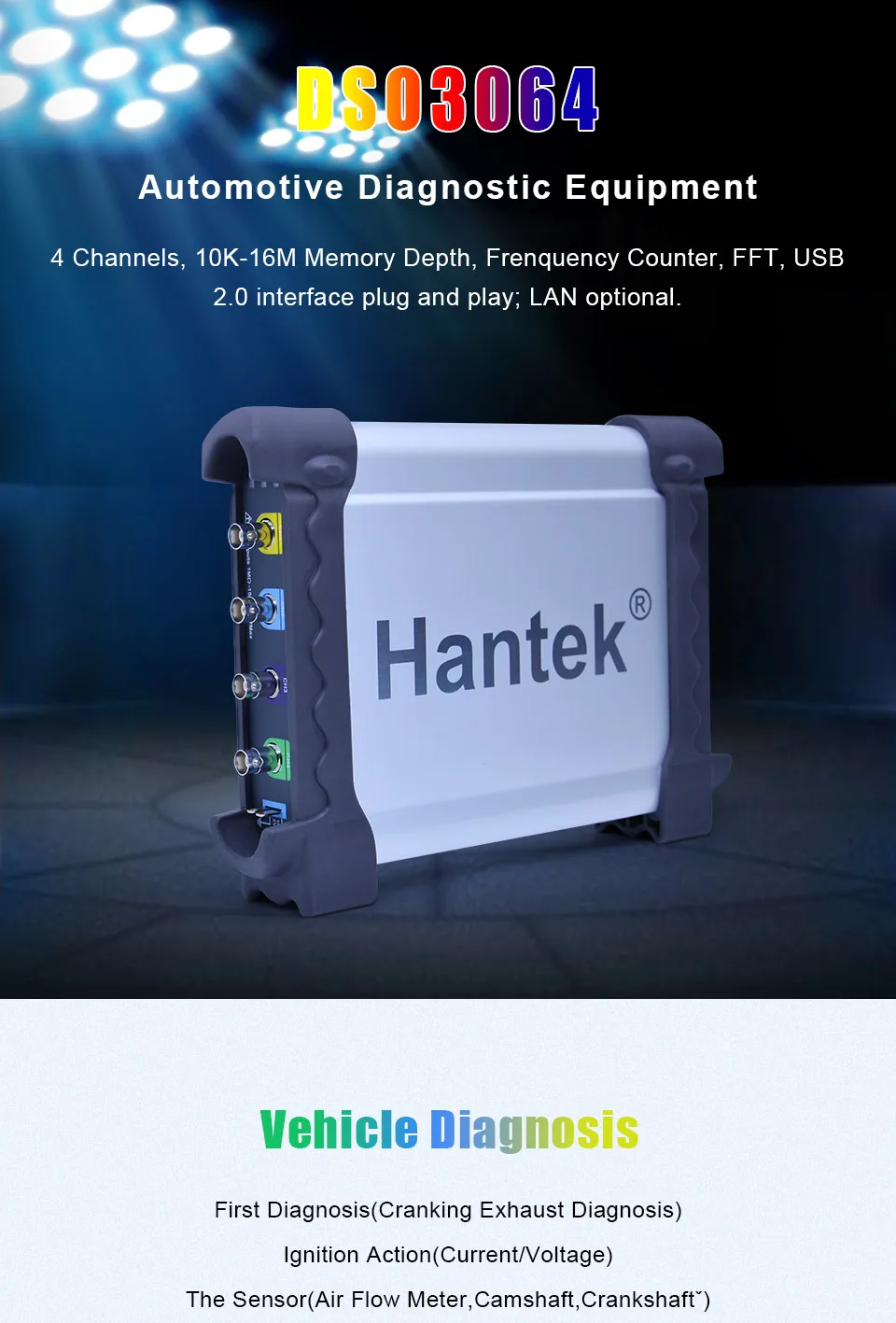

Hantek DSO3064 Kit V Автомобильный диагностический осциллограф USB 2 0 4CH 200 мс/с 60 МГц FFT/LAN

Модель

DSO3064

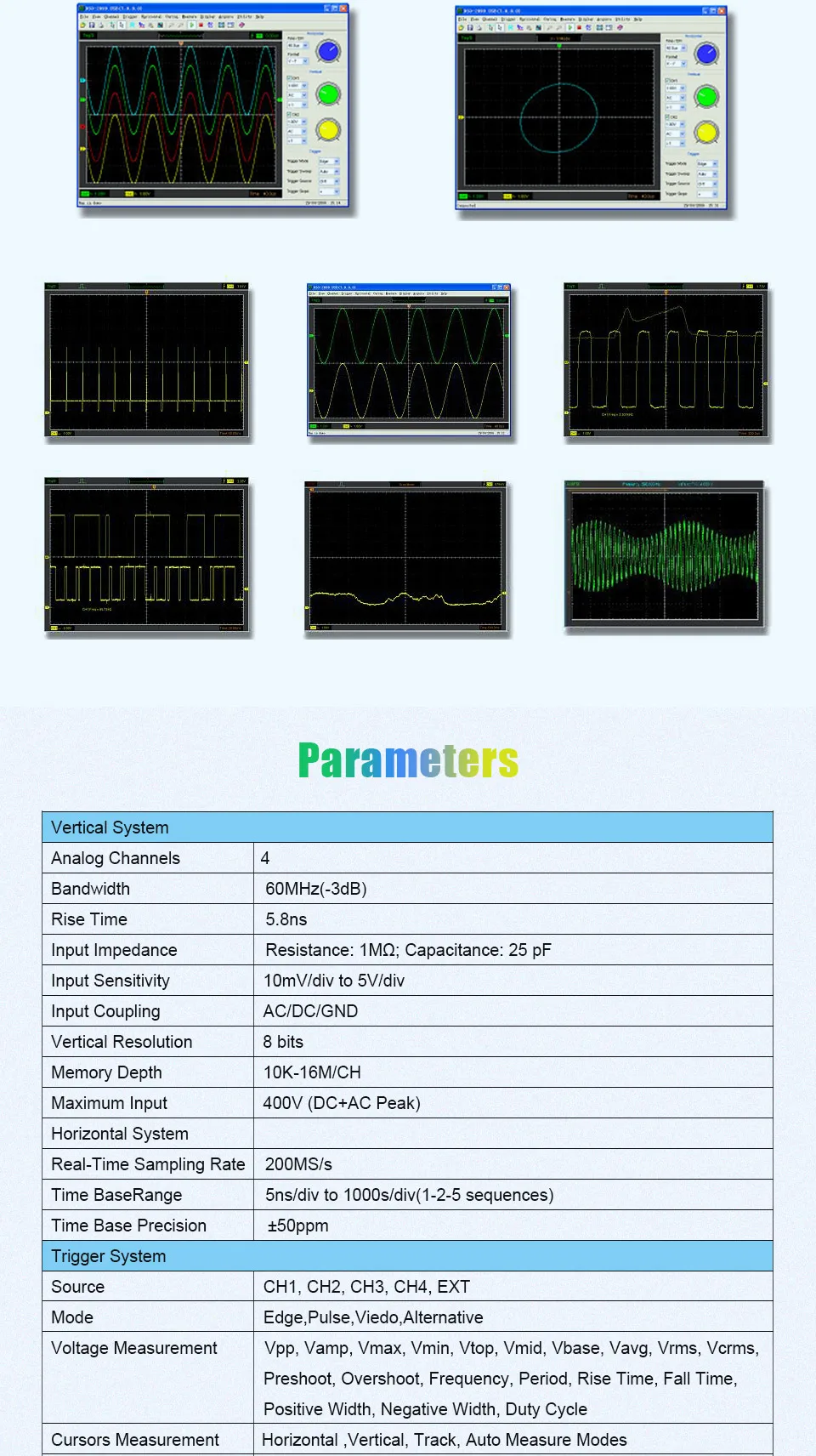

Вертикальная система

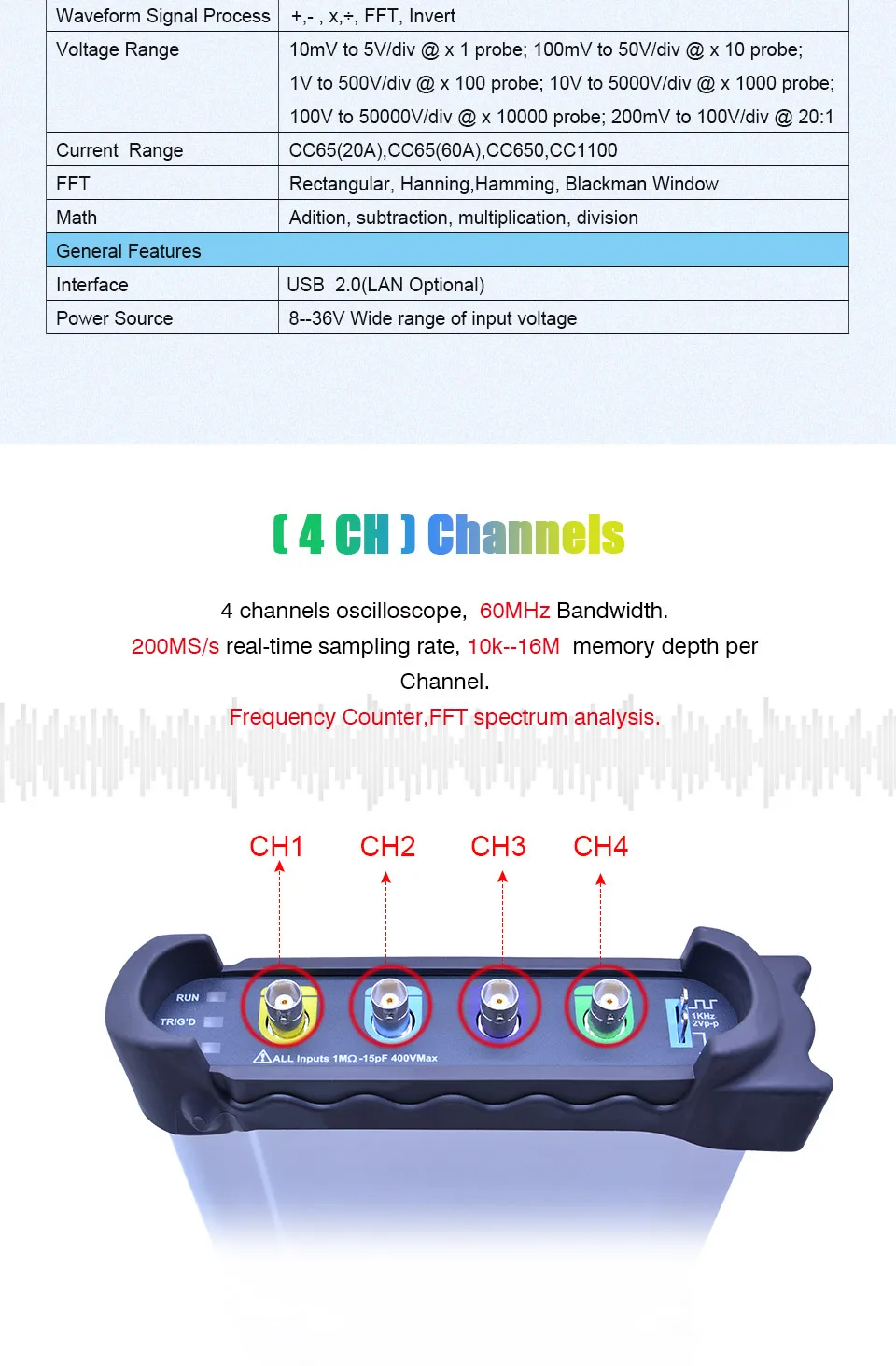

Аналоговые каналы

4

Полоса пропускания

60 МГц (-3 дБ)

Время подъема

5.8ns

Входное сопротивление

Сопротивление: 1MΩ; Емкость: 25 pF

Входная чувствительность

От 10 мВ/див до 5 В/Див

Входное соединение

AC/DC/GND

Вертикальное разрешение

8 бит

Глубина памяти

10K-16M/CH

Максимальный вход

400 В (пик постоянного тока + переменного тока)

Горизонтальная система

Частота выборки в реальном времени

200 мс/с

Диапазон временных рамок

5ns/div до 1000s/div(1-2-5 последовательностей)

Точность временной базы

± 50ppm

ТРИГГЕРНАЯ система

Источник

CH1, CH2,CH3,CH4,EXT

Режим

Край, пульс, Видо, альтернатива

Измерение напряжения

Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase, Vavg, Vrms, Vcrms, Preshoot, Overshoot, частота,

Период, время подъема, время падения, положительная ширина, отрицательная ширина, рабочий цикл

Измерение курсоров

Горизонтальный, вертикальный, трек, режимы автоматического измерения

Процесс сигнала формы волны

+,- , X, ÷, FFT, Invert

Диапазон напряжения

От 10 мВ до 5 В/div @ x 1 зонд; От 100 мВ до 50 В/div @ x 10 зонд;

1 В до 500 В/div @ x 100 зонд; 10 В до 5000 в/div @ x 1000 зонд;

100 В до 50000 в/div @ x 10000 зонд; От 200 мВ до 100 В/div @ 20:1

Диапазон тока

CC65(20A),CC65(60A),CC650,CC1100

FFT

Прямоугольная, Hanning,Hamming,Blackman Window

Математика

Adition, вычитание, умножение, деление

Функция Gennral

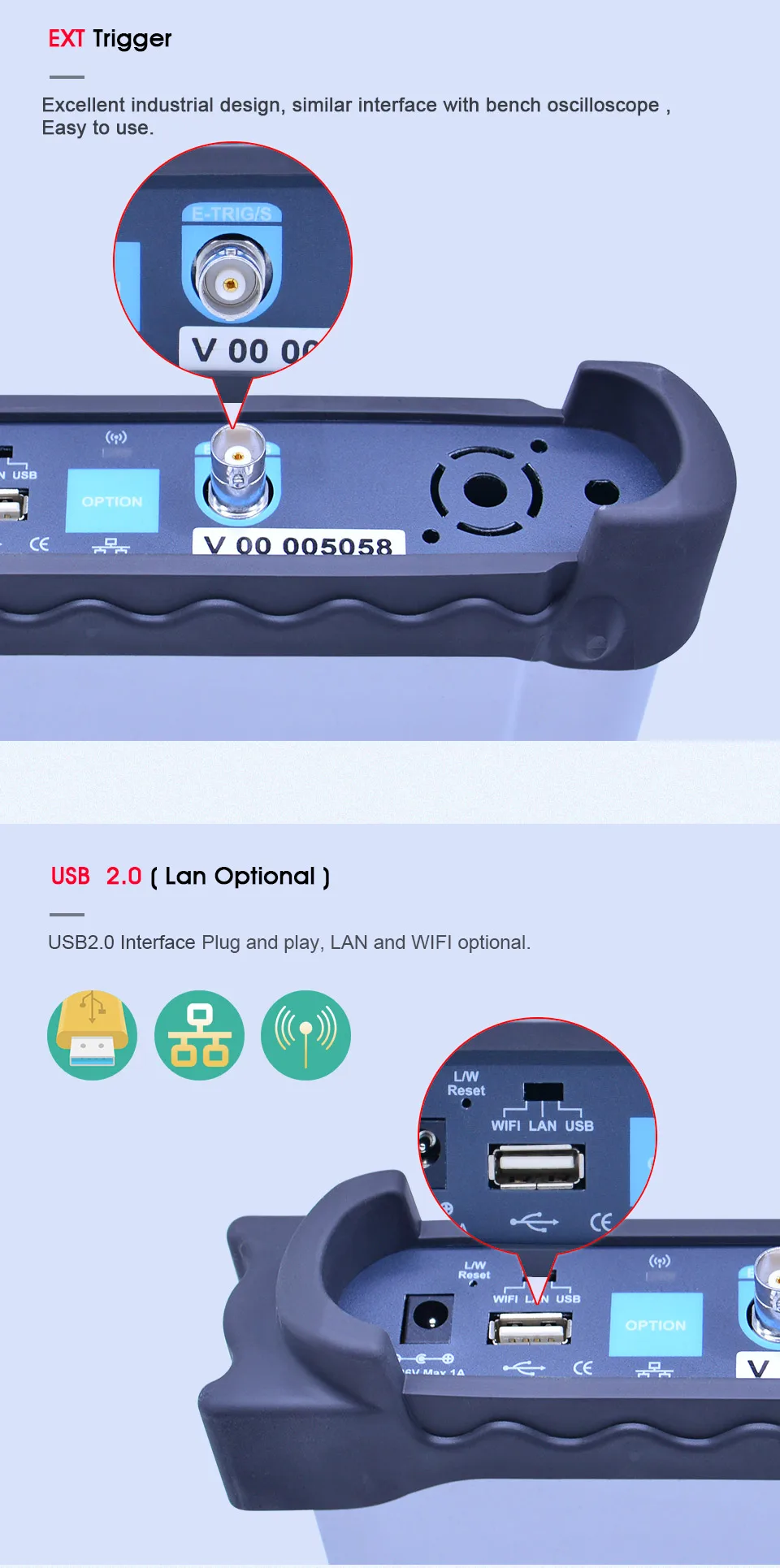

Интерфейс

USB 2,0 (Lan опционально)

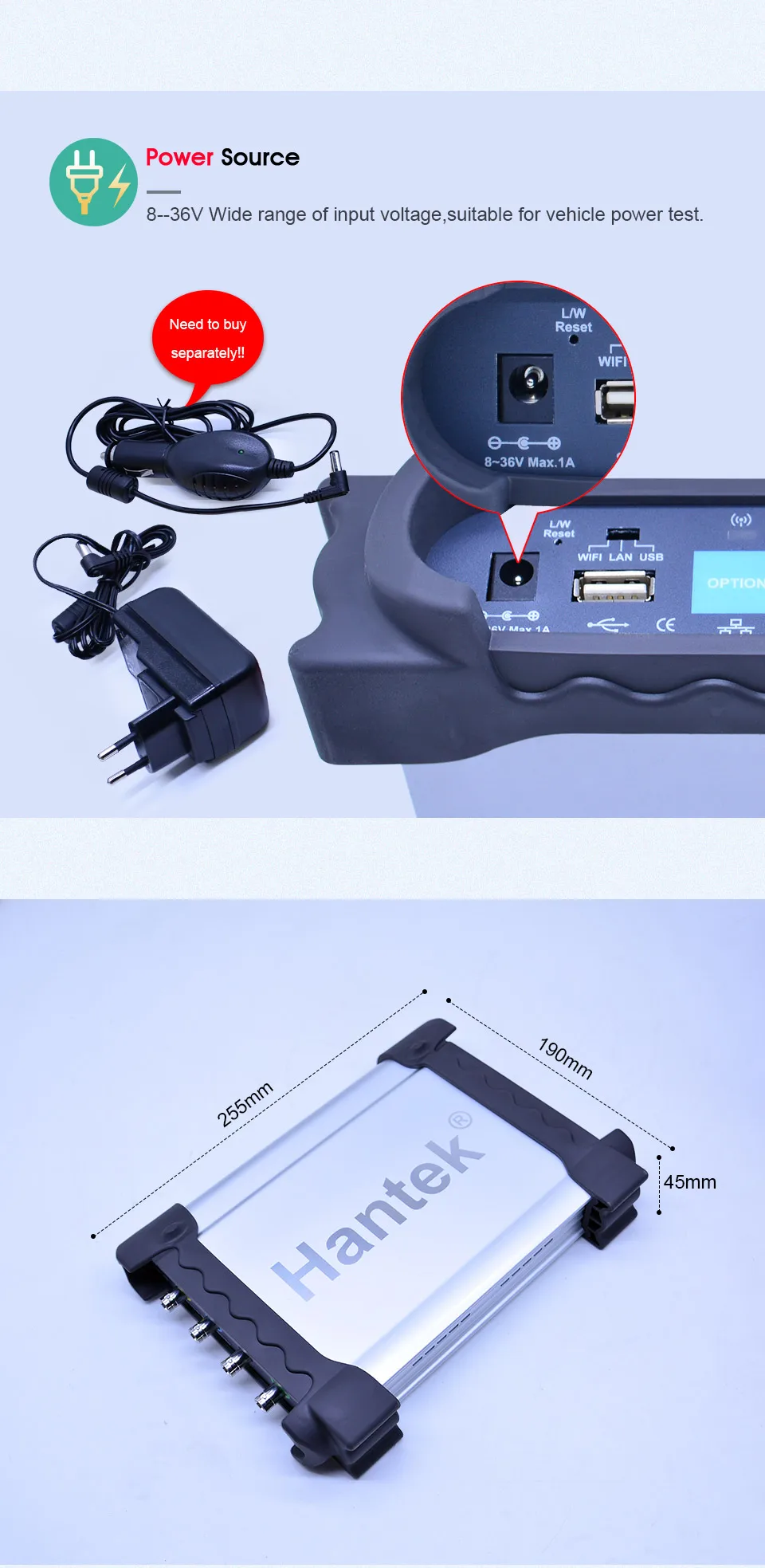

Источник питания

8 -- 36 в широкий диапазон входного напряжения

Объем

490x165x410 (мм)

Вес

8 кг

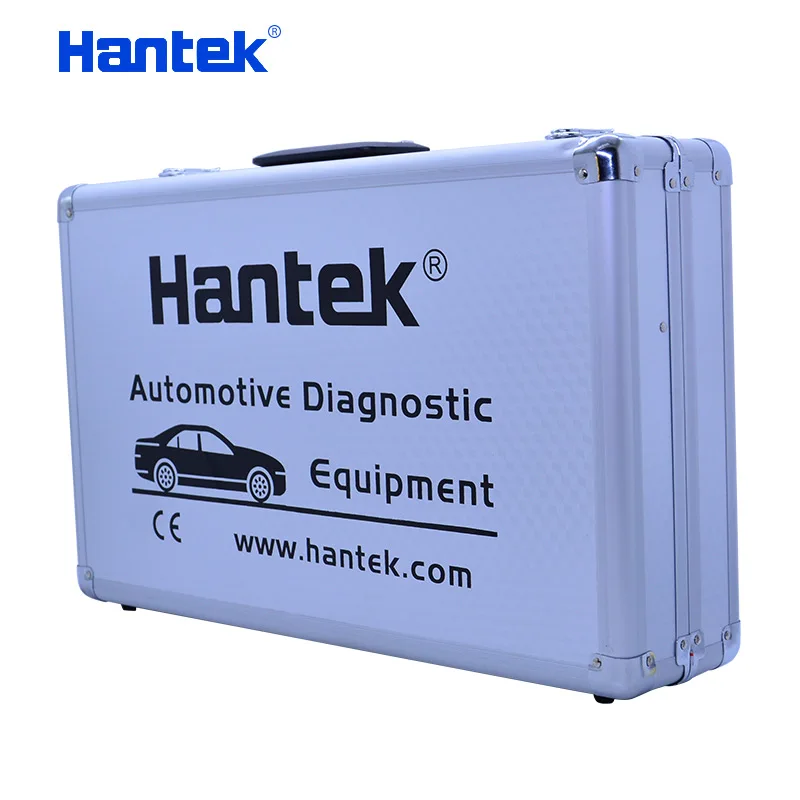

Упаковочный чехол

Алюминиевый Чехол

Автоматический Тестовый Кабель (HT30A)

4

Автоматический датчик зажигания высокого давления (HT25)

4

20:1 аттенюатор (HT201)

4

Большой дельфин/Зажим Аллигатор (HT18A)

4

Мультиметр зонд (HT19)

4

Набор иглоукалываемых зондов (HT307)

1

Дельфин/Зажим Аллигатор кабель (HT324)

2

Вывод проводов (HT301)

1

Удлинитель катушки на вилке (с шнур заземления) (HT308)

4

Автомобильный адаптер питания (HT310)

1

CC65 токовый зажим

1

CC650 токовый зажим

1

Здесь, чтобы купить

Click to buy

Автомобильное диагностическое оборудование

DSO3064 Комплект III

DSO3064 Kit V

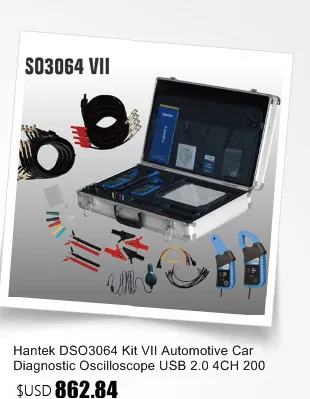

DSO3064 набор VII

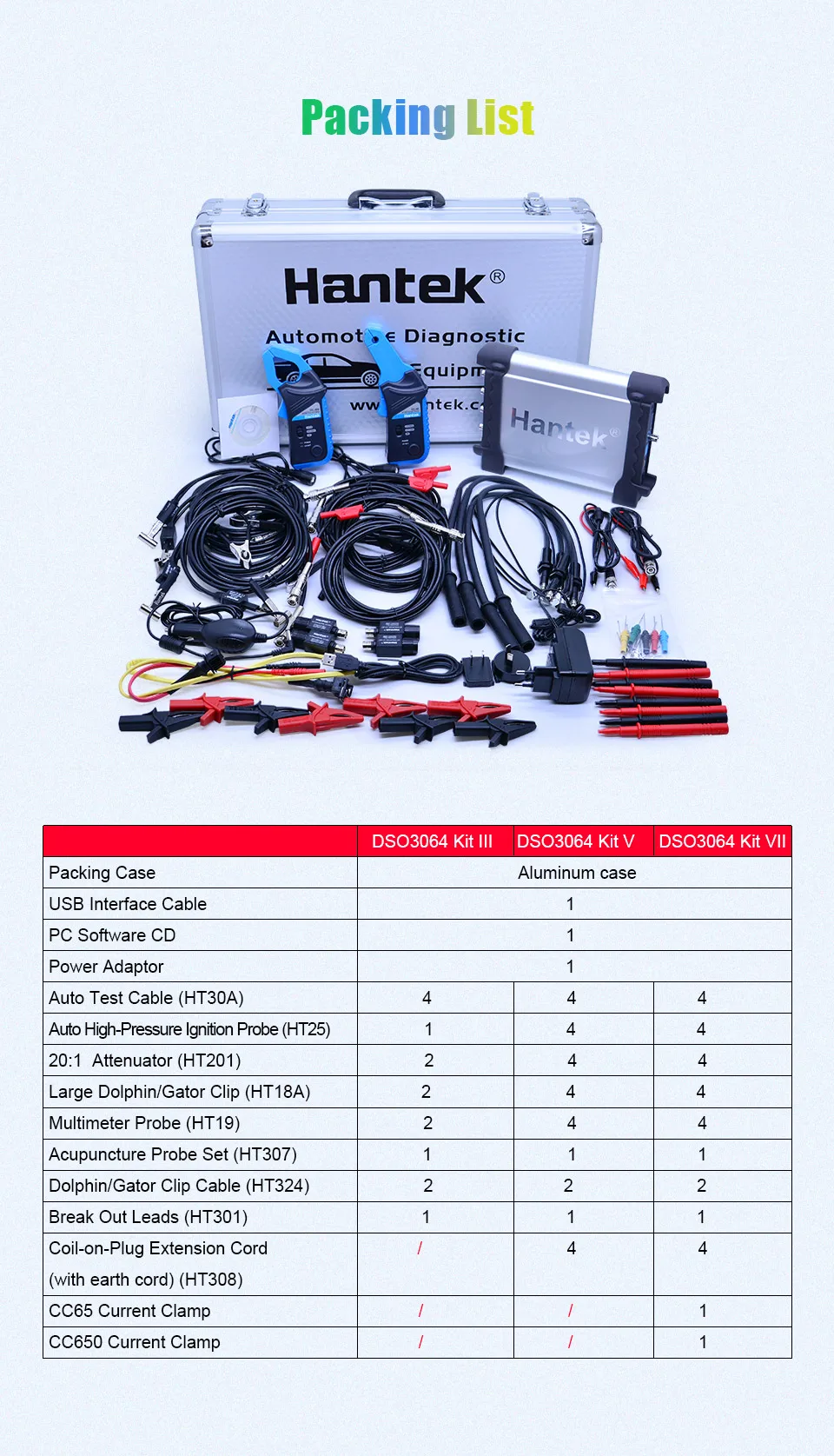

Упаковка

Алюминиевый Чехол

Большой дельфин/Зажим Аллигатор (HT18A)

2

4

4

Дельфин/Зажим Аллигатор кабель (HT324)

2

2

2

Автоматический Тестовый Кабель (HT30A)

4

4

4

Автоматический датчик зажигания высокого давления (HT25)

1

4

4

20:1 аттенюатор (HT201)

2

4

4

Мультиметр зонд (HT19)

2

4

4

Набор иглоукалываемых зондов (HT307)

1

1

1

Вывод проводов (HT301)

1

1

1

Удлинитель катушки на вилке (с шнур заземления) (HT308)

Нет

4

4

CC65 токовый зажим

Нет

Нет

1

CC650 токовый зажим

Нет

Нет

1
