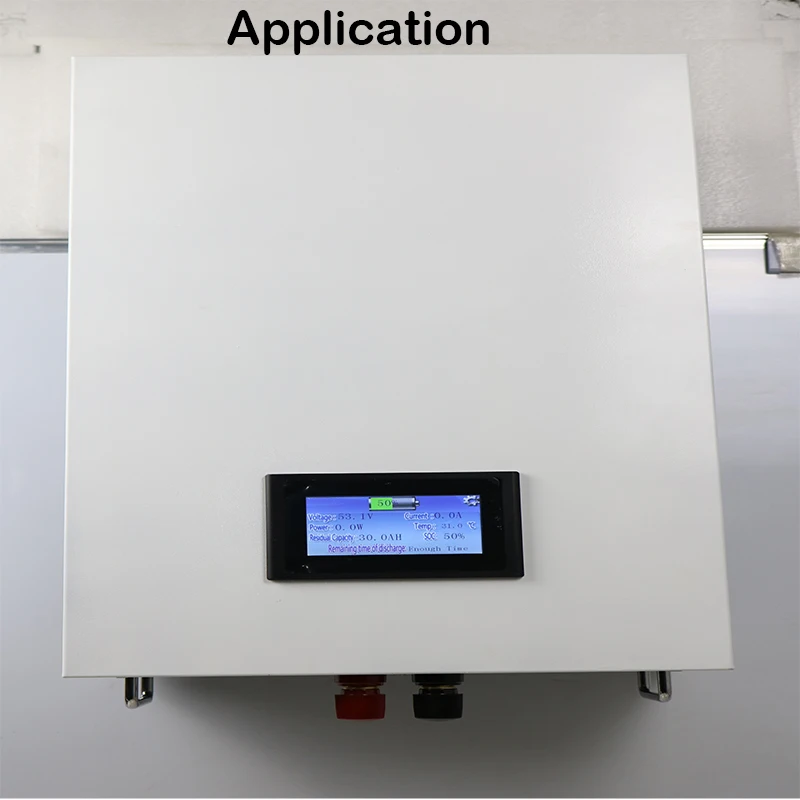

Сенсорный ЖК дисплей с TFT цветным экраном от 8 в до 120 В счетчик кулонов измеритель

Сенсорный ЖК дисплей с TFT цветным экраном от 8 в до 120 В счетчик кулонов измеритель

Счетчик с залом 100A/200A/300A/500A версия: цветной экран + кулонный счетчик + зал

:)

Счетчик с шунтом 300А версия: цветной экран + кулоновый счетчик + шунт

:)

Понижающий модуль: Если напряжение выше 48v нужно добавить понижающий модуль

Понижающий модуль нужно покупать отдельно, если вам нужно

Характеристики продукта

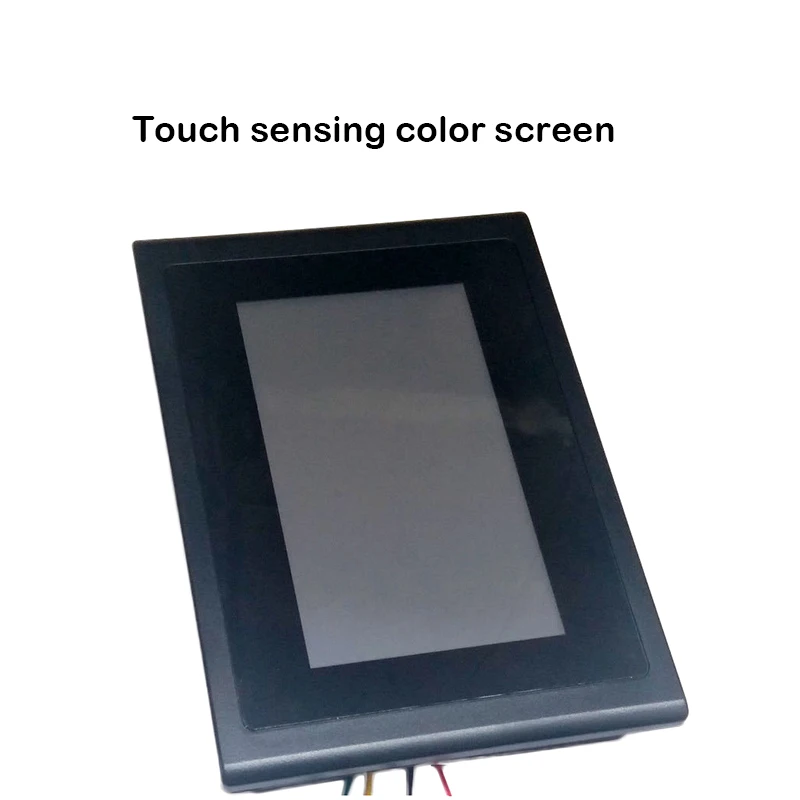

Сенсорный экран, 4,3 дюймовый TFT цветной экран, RS485 общения.

Параметры

1. Сенсорный экран потребеление энергии: около 1 Вт, отключением экрана 0,5 W, широкий рабочее напряжение: 5-35v 2. Режим связи RS485, может быть соединен с счетчиком colomb с RS485 3. Рабочая температура: -20 ~ + 70 ℃ 4. Рабочая влажность: 10 ~ 90% (без конденсации), передняя IP65 водонепроницаемая 5. Размеры: 140 × 98 × 22 мм 6. Открытие установки: 130 × 88 мм

Установка

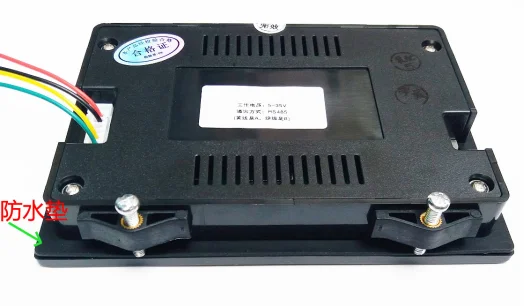

Толщина панели <4 мм, квадратное отверстие 130 × 88 мм Поместите дисплей в отверстие панели, а затем закрепите его с помощью винта.

Кулона счетчик модуль

1. Рабочее напряжение постоянного тока: 8-120 В. Широкий преобразователь напряжения не требуется, и аккумулятор напрямую подключен. 2. Низкое энергопотребление: уровень самопотребления обычно составляет около 5 мА, и он такой же низкий, как 1 мА во время сна. Есть ток или связь может разбудить модуль! 3 кулона счетчик высокоскоростной выборки тока интеграции для того, чтобы рассчитать реальная мощность, которая доставляет товары намного точнее, чем обычное напряжение Оценка питания, подходит для любой аккумуляторной батареи 4 вы можете выбрать зал или шунт в качестве измерения тока. Шунт будет генерировать тепло, когда ток высокий. Обратите внимание на пространство рассеивания тепла. Зал является индуктивным измерением и не генерирует тепло.

Параметры проводки и настройки

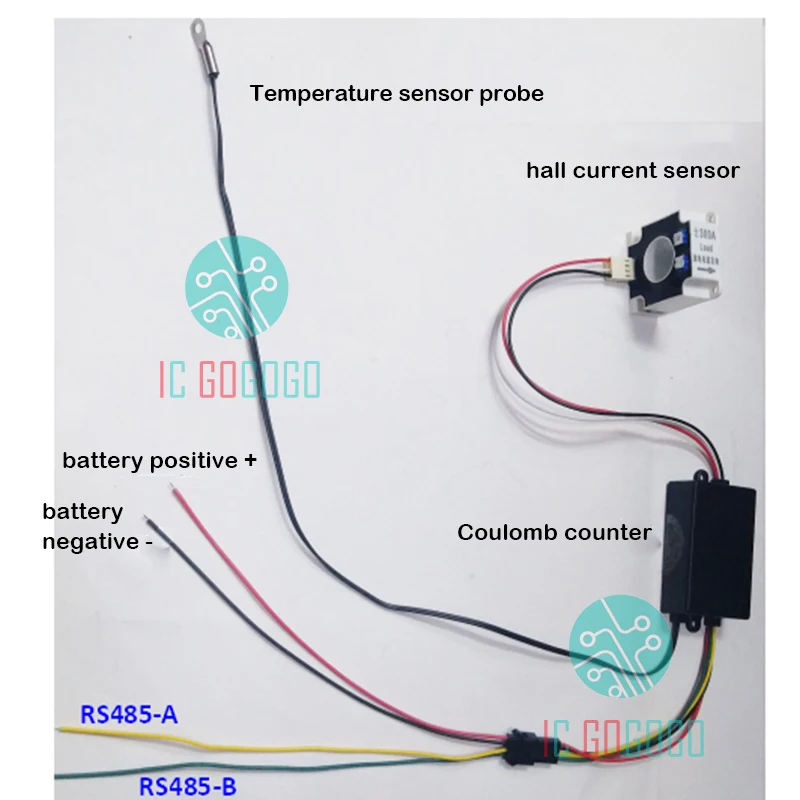

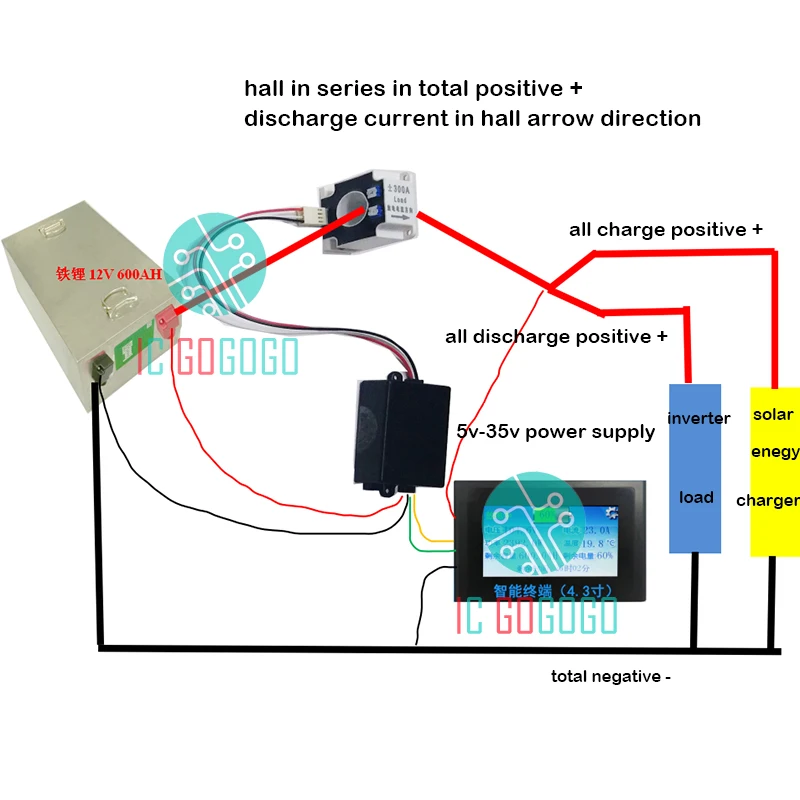

1: красный провод экрана является положительным полюсом источника питания 5-35 в, а черный провод-отрицательным полюсом источника питания. Мощность может быть отключена в любое время, не влияя на данные. Данные передаются по кулона счетчик. 2: желтая линия на экране RS485 A, а зеленая линия RS485 B. Подключите его к RS485 счетчика colomb. Датчик температуры может быть прикреплен к батарее Он установлен. Если интерфейс отображает напряжение батареи и другие данные, это означает, что установка завершена. Время связи, экран не будет отображать подключение! Настройка задержки сенсорного экрана для выключения. Пожалуйста, установите режим подсветки в других параметрах, установите «long off», коснитесь большого экрана, и он автоматически выключится в течение 30 с Комплект из 3 предметов: параметры, нажмите на 12v 600ah литий-железо-фосфатных аккумуляторов и так, как показано на рисунке. В настройках цветного экрана найдите часто используемые параметры, найдите номинальную мощность и установите его на 600 Ач, пониженное напряжение до 11 в и полное напряжение до 14,2 В. Затем заполните один раз. Если аккумулятор не заряжен или не разряжен, ток должен быть 0A. Если есть небольшой ток, вы можете установить ток до нуля в других параметрах. Может быть применен для четырехколесных транспортных средств, RVs, хранения энергии, больших мобильных источников питания и т. Д.
