Высокомощный электромагнитный клапан управления скоростью двигателя PWM с

Высокомощный электромагнитный клапан управления скоростью двигателя PWM с

 Ручной доступен для загрузки по адресу:Http://www.qingdaowuzhi.com/DownLoad/18312.html?a=download

Различные практические варианты!

1. Светодиодный регулировка яркости, частота и рабочий цикл можно регулировать

2. Регулировка скорости двигателя, частота и рабочий цикл можно регулировать

3. Привод соленоидного клапана, чтобы тянуть и отпускать, автоматический цикл, задержка на выходе, время цикла (или бесконечный цикл) может быть установлен.

4. Контролируйте включение и выключение оборудования, проверяйте усталость переключателя, провисание напряжения и другие тесты для проверки надежности клиентского оборудования.

5. Запуск нагрузки с задержкой, время задержки может быть установлено, после задержки, он всегда включен или работает периодически.

1. Основные характеристики продукта:

1,1 может непосредственно управлять светодиодный, двигатель, электромагнитный клапан и другие нагрузки

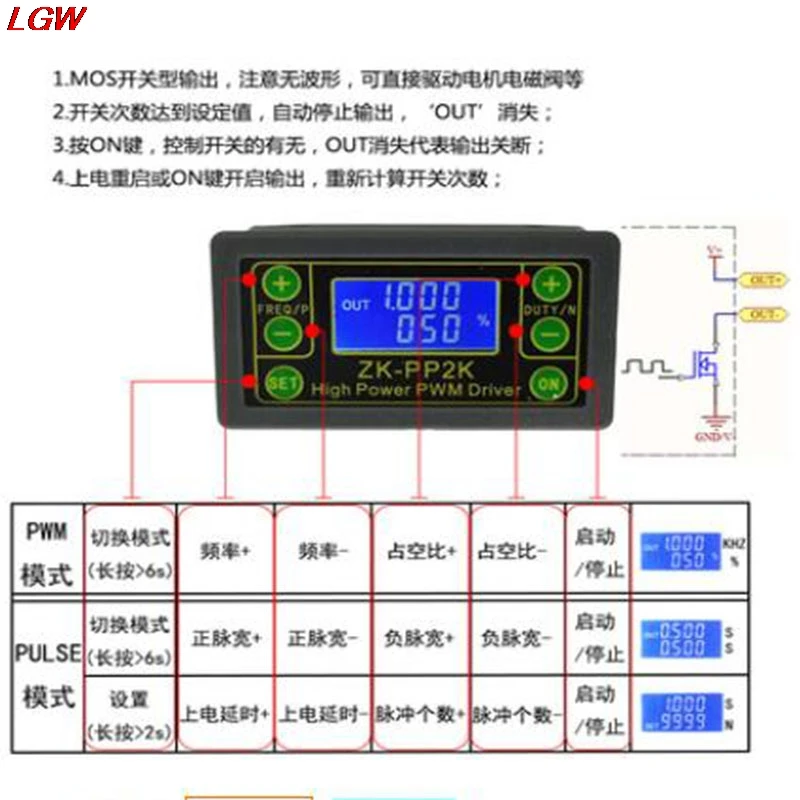

1,2 можно выбрать два режима:

PWM mode-частота (непрерывная), рабочий цикл. Обратите внимание, что количество импульсов не может быть установлено в этом режиме, импульсы всегда отправляются;

Импульсный импульсный режим-время ширины положительного импульса, время ширины отрицательного импульса, время задержки включения питания, количество импульсов регулируется.

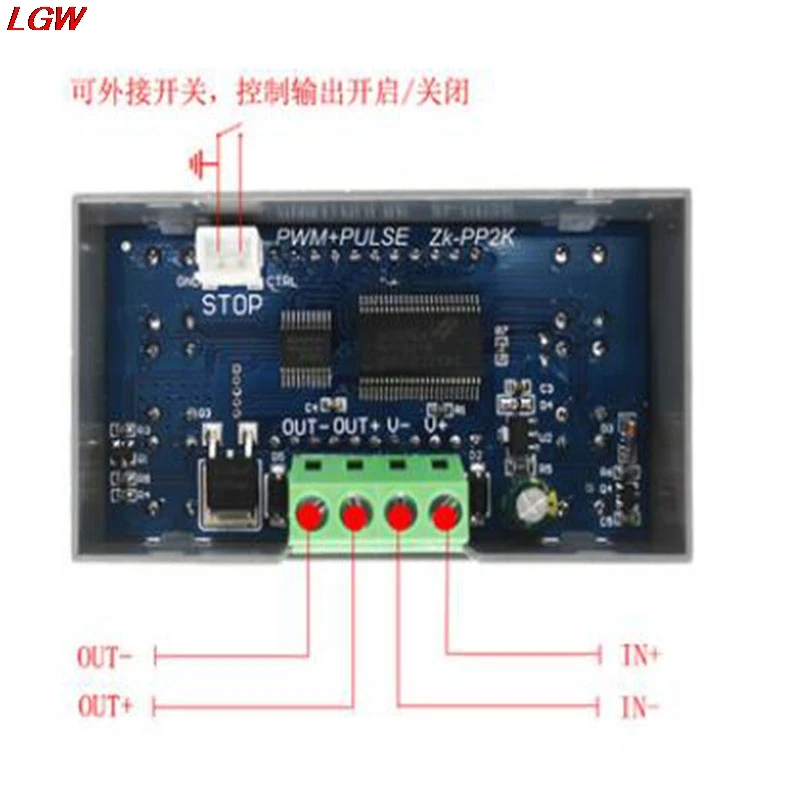

1,3 с кнопкой запуска и остановки, он может управлять выходом сигнала и остановкой

1,4 широкий диапазон входного напряжения 3,3-30V, 5,08 мм терминал проводки

2. Технические параметры:

2,1 Рабочее напряжение: 3,3 ~ 30V (обратите внимание на то, что положительный и отрицательный полюсы эта ситуация не изменится, в противном случае это может быть сожжены)

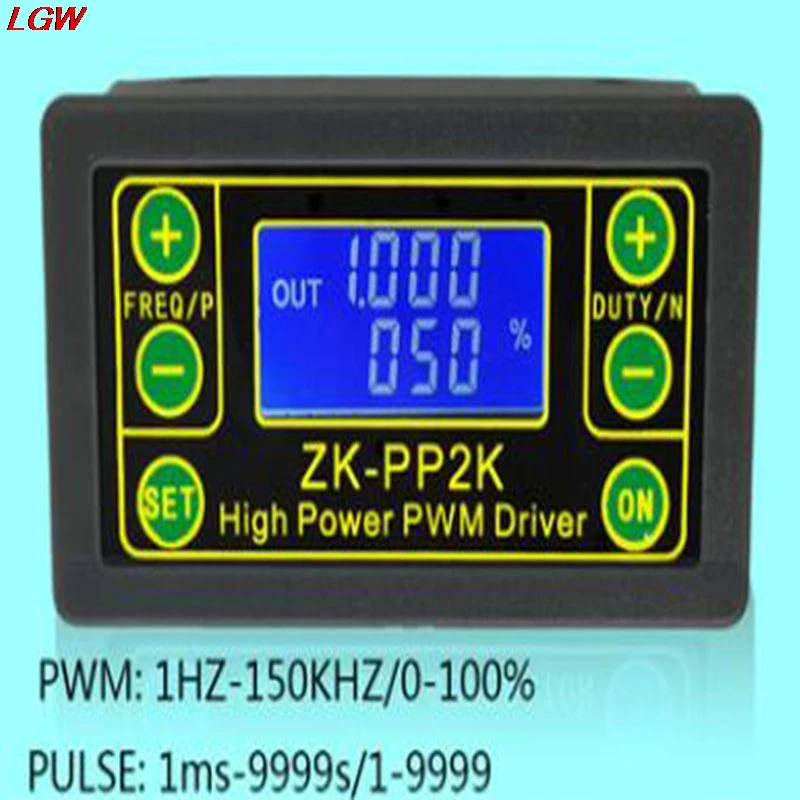

2,2 Частотный диапазон: 1 Гц ~ 150 кГц, точность составляет около 2%. Контроль скорости двигателя обычно выбирает 20 кГц

2,3 диапазон рабочего цикла: 0-, 1% шаг

2,4 количество импульсов: 1-9999 или бесконечное (отображение «----» означает бесконечное)

2,5 время задержки на выходе: 0,000 s-9999s, минимум может быть установлен до 1 мс

2,6 положительный и отрицательный длительность импульса: длина: 0,000 s-9999s, минимальный размер может быть установлен в 1ms

2,7 Выходная Грузоподъемность: менее 8А (MOS switch tube)

2,8 амплитуда выхода: амплитуда равна напряжению питания (выход + и V + непосредственно соединены внутри модуля)

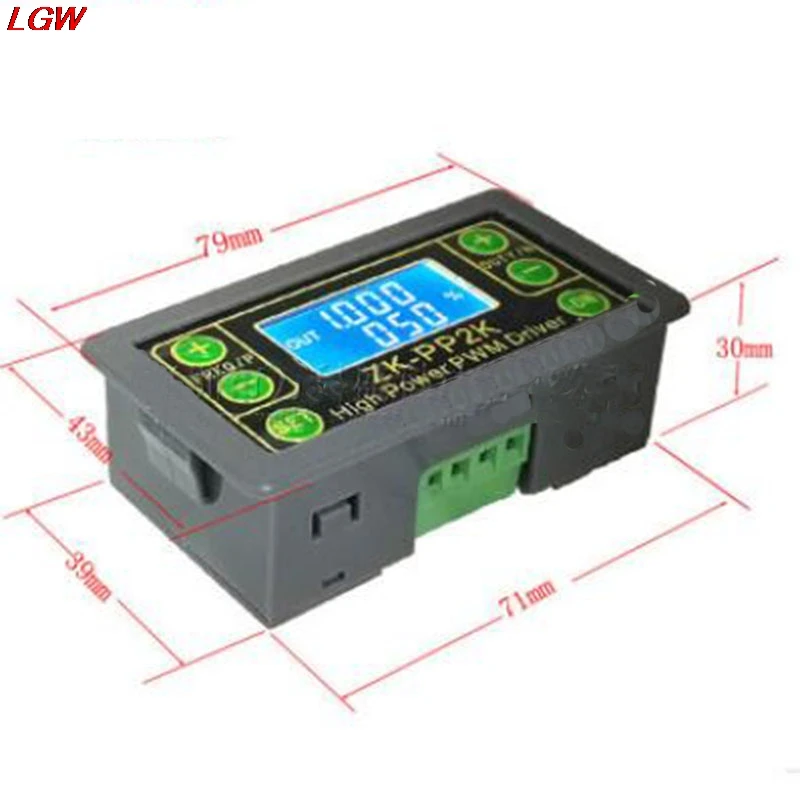

2,9 размер изделия: 79 мм * 43 мм * 30 мм

2,10 Вес изделия: 42 г

2,11 форма упаковки: Антистатический мешок
