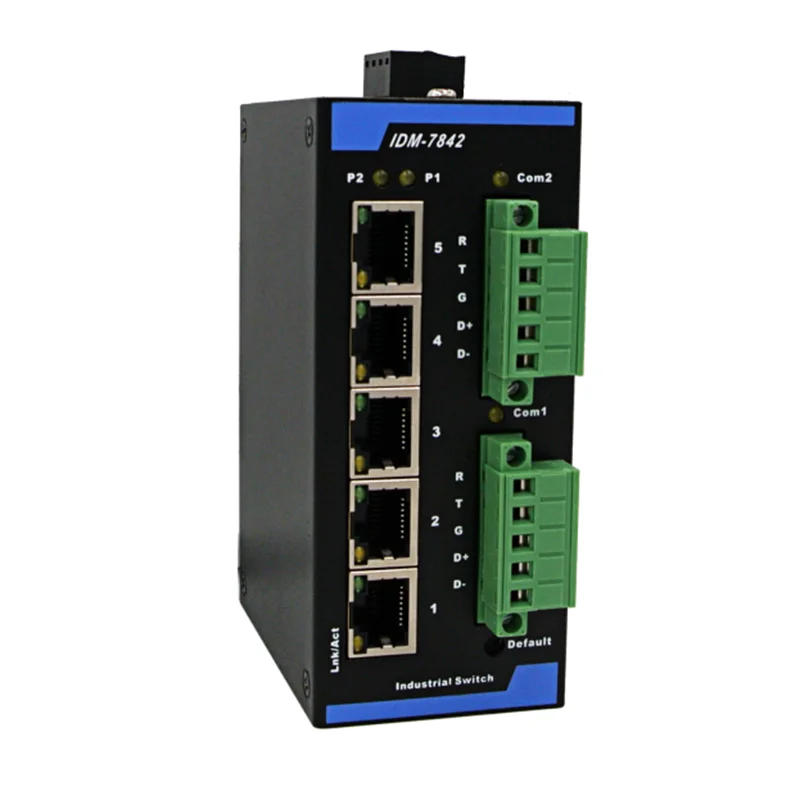

Двухканальный оптический изоляционный шлюз модель Modbus rtu в modbus tcp 5-портовый

Двухканальный оптический изоляционный шлюз модель Modbus rtu в modbus tcp 5-портовый

Особенности:

1, 32-битный ARM-Cortex-m3CPU 2, поддержка 5 10/100M Ethernet интерфейсов, с функцией переключения 3, поддержка 2 RS-485/232 последовательных портов, 2 последовательных порта могут быть настроены на различные скорости передачи данных 4, Серийный порт RS-485/232 использует технологию оптической изоляции, напряжение изоляции 1500 В, защита от перенапряжения 600 Вт, статическая защита 15кВ 5, скорость передачи данных, бит данных, стоп-бит, контрольная цифра может быть установлена 6, избыточный DC9 ~ 30V или AC18 ~ 30V Двойной DC вход питания 7, поддержка IEEE 802,310 Base-T, IEEE 802.3u100Base-T (X), ARP, IP, ICMP, IGMP, UDP, Протокол TCP, DHCP, DNS, MODBUS TCP, MODBUS RTU, MODBUS ASCII 8, поддержка RTU_Master -- TCP_Slaver, TCP_Master -- RTU_Slaver, ASCII_Master -- TCP_Slaver, TCP_Master -- ASCII_Slaver четыре режима работы 9, максимальная поддержка 32 основных станций ModbusTCP, 4 рабочих станций Modbus TCP 10. Поддержка 2 основных станций Modbus RTU/ASCII и ModbusTCP slave communication 11, предоставляем функцию автоматической адаптации времени таймаута символов 12. Обеспечить функцию отображения идентификатора для реализации управления номером идентификатора хоста 13. Может быть установлен местный порт, ip-адрес назначения и номер порта назначения 14, можно настроить с помощью веб-сервера, Telnet, MG конфигурационного инструмента 15, инструмент конфигурации поддерживает Windows 98/me/NT/2000/XP/WIN7/WIN8/WIN10 и другие операционные системы 16, установка на din-рейке, промышленный дизайн, долгосрочная стабильная работа в суровых условиях [Характеристики товара] Ethernet порт Стандартный: 5-10/100 Мбит/с Ethernet адаптивная портов с функцией переключения Режим связи: полнодуплексный/полудуплексный адаптивный Расстояние передачи: менее 100 метров Интерфейс Форма: RJ-45 Последовательный порт Порт: 2 оптически изолированных RS-485/232 последовательный порт s RS-232: T, R, G соответствуют TXD, RXD, GND RS-485: D +, D- Контрольная цифра: Нет \ даже \ Odd \ space \ mark Бит данных: 6 бит, 7 бит, 8 бит Скорость передачи данных: 300bps ~ 230400bps Управление направлением: RS-485 использует технологию автоматического управления потоком данных Грузоподъемность: RS-485 конец поддерживает до 128 узлов опроса Расстояние передачи: 1000 метров на RS-485 стороне Защита интерфейса: 600 Вт Защита от перенапряжения, 15кВ статическая защита Источника питания Вход питания: DC9 ~ 30V или AC18 ~ 30V двойной избыточный вход Потребляемая мощность: 240 мА @ 24 В (максимум) Окружение Рабочая температура: -20 °C ~ 70 °C Температура хранения: -40 ° C ~ 95 ° C Влажность хранения: от 5 до 95% относительной влажности

Интерфейс Разрешение:

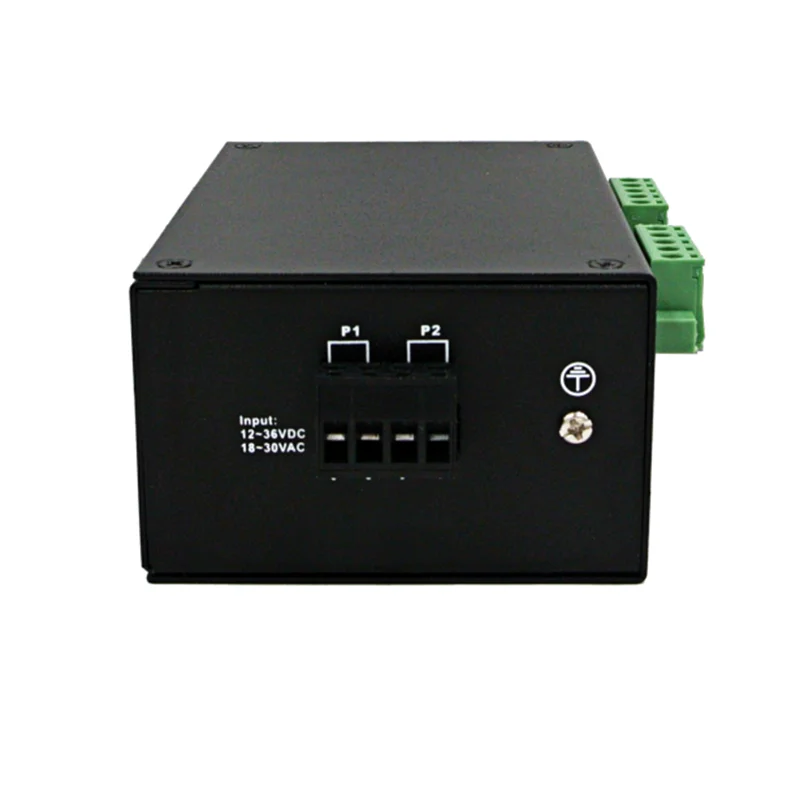

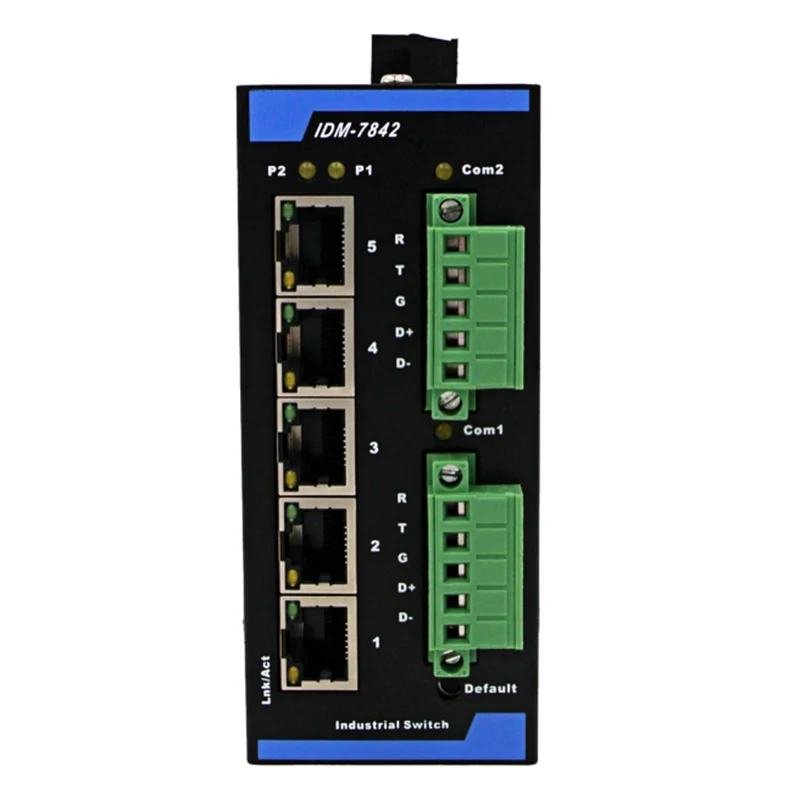

RS-232: COM1(T,R,G)/COM2(T,R,G) RS-485: COM1 (D +, D-) / COM2 (D +, D-) Сетевой интерфейс: 5 RJ45 (Ethernet) Интерфейс питания: Основная мощность (VS +, VS-), Резервная мощность (VS +, VS-)

Сброс:

Восстановление оборудования: Нажмите и удерживайте кнопку по умолчанию для повторного включения, подождите 3 секунды, а затем отпустите кнопку по умолчанию, чтобы восстановить заводские настройки. Восстановление программного обеспечения: после поиска устройства через инструмент управления конфигурацией MG нажмите кнопку Восстановить заводские настройки. [Светодиодный инструкции] Индикация доступа к источнику питания: "P1, P2" всегда включен Последовательный порт 1 Передача данных и индикация приема: «COM1» мигает Последовательный порт 2 передача данных и инструкции по приему: "COM2" мигает
