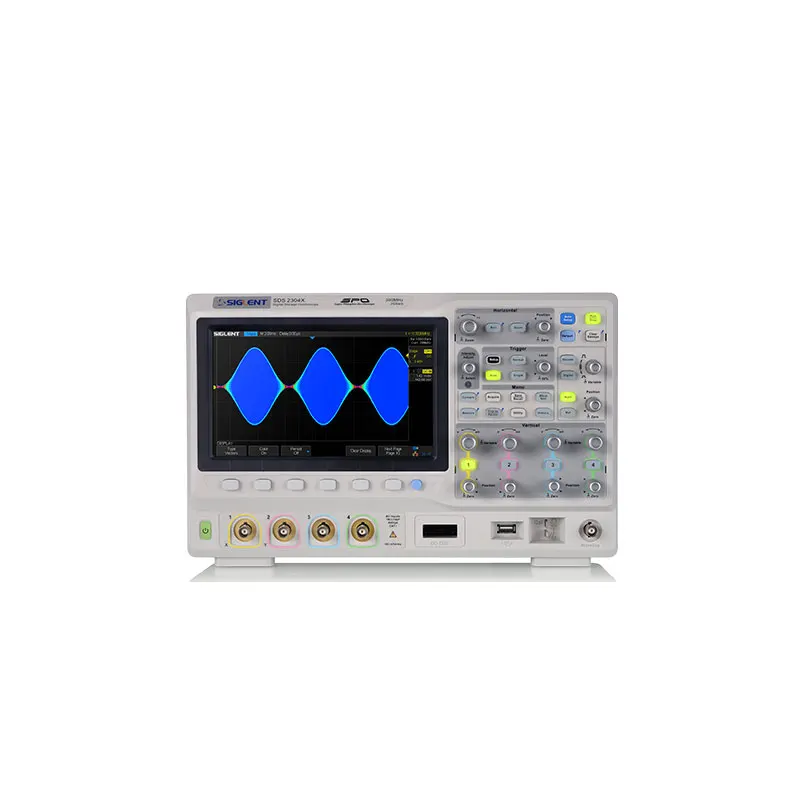

Бесплатная доставка новинка Siglent серия SPO SDS2000 SDS2204 200 МГц 4 канала 480 * ЖК-дисплей

Бесплатная доставка новинка Siglent серия SPO SDS2000 SDS2204 200 МГц 4 канала 480 * ЖК-дисплей

 Проектирование и отладка встроенных электронных схем

  Проектирование и анализ механических и электронных продуктов
 Образование и научно-исследовательских работ
 Контроль за качеством продукции
 Мгновенный обнаружения сигнала
 Производственный тест и проверка функции цепи

Размеры:352 мм × 112 мм × 224 мм L×W×H

Вес: чистая Вес 2CH: 3,4 кг, 4CH: 3,5 кг

             Вес с упаковкой 2CH: 4,9 кг, 4CH: 5,1 кг

Супер люминесцентный осциллограф серии SDS2000 оснащен максимальной пропускной способностью 300 МГц, частотой дискретизации 2GSa/s, а также конструкционными особенностями глубины памяти, высокой скоростью захвата и многоуровневым индикатором интенсивности признан универсально применимым цифровым инструментом с передовой технологией и высокой производительностью. Благодаря инновационной технологии SPO, осциллограф серии SDS2000 становится выдающимся в той же отрасли и даже развивает новую эру в отечественной индустрии цифровых осциллографов.

Инновационная технология SPO (супер люминесцентный осциллограф)

Основные Особенности:

Полоса пропускания 70 МГц, 100 МГц, 200 МГц, 300 МГц
Частота дискретизации в реальном времени, аналоговый канал: 2GSa/s, цифровой канал: 500MSa/s (опционально)
Предоставляем 2/4 аналоговых каналов, 8 цифровых каналов (опционально)
Встроенный 25 МГц функция/генератор произвольной формы опционально
Различные триггерные и декодирующие функции последовательного протокола (IIC, SPI, UART/RS232, CAN, LIN)
Различные функции смарт-триггера (шаблон, окно, интервал, выпадение, Runt)
Поддержка HDTV триггер
Поддержка функции истории и сегментированной памяти (std. До 80000 кадров)
Аппаратная функция масштабирования и высокоскоростная технология передачи/отключения
32 вида автоматических измерений формы волны поддерживают функцию измерения статистики
Продвинутые математические операции в форме волны (FFT, дифференциальный, интегральный, квадратный корень)
Полное подключение: usb-хост, usb-устройство (USBTMC, PictBridge), LAN(VXI-11), EXT TRIG,
Пропуск/сбой, затухание
Поддержка команд дистанционного управления SCPI
Многоязычный пользовательский интерфейс и Встроенная Онлайн система помощи
8 дюймов TFT-LCD(800*480)

Ключ Функция обзор:

Дизайн Особенности:

Скорость захвата сигнала до 110000 wfms/s, для быстрого захвата глюков на сигнале или аномальном сигнале.

Благодаря внешнему подключению к оперативной памяти DDR3 технология SPO достигает глубины памяти до 28Mpts на рисунке выше, Временная база составляет 1ms/div, однако частота дискретизации достигает максимального значения. 2GSa/s. Стабильно наблюдать за деталями сигнала в окне Zoom.

Поддержка 256 уровней интенсивности и отображения цветовой температуры. Выше показана цветовая температура для fm-сигнала.

Поддержка различных последовательных протоколов триггера и декодирования функций (IIC, SPI, UART/RS232, CAN, LIN), чтобы помочь пользователям разработать продукт и сделать аппаратную отладку эффективным и правильным способом.

Поддержка встроенной 25 МГц функции/генератор произвольной формы, который настроен с до 10 видов сигналов, может отображать любую форму волны через подключение к верхнему компьютерному программному обеспечению EasyScopeX.

Поддержка 32 видов параметров Автоматическая измерительная функция, и даже Функция измерения статистики, которая позволяет отображать значения параметров, такие как текущее значение, значение отклонения стойки, чтобы сделать анализ данных удобным для пользователей.

В дополнение к часто используемым режимам запуска, осциллограф серии SDS2000 поддерживает различные функции интеллектуального триггера, включая окно, интервал, Runt, выпадение, шаблон.

Настроено с полным подключением: EXT TRIG, PASS/FAIL, TRIG OUT, usb-хост, usb-устройство (USBTMC, PictBridge), LAN(VXI-11 , USB-GPIB (опционально). Модель SDS2072 SDS2102 SDS2202 SDS2302 SDS2074 SDS2104 SDS2204 SDS2304 Пропускная способность 70 МГц 100 МГц 200 МГц 300 МГц Каналы 2/4CH + 1 EXT, 8 цифровых каналов (опционально) Макс. Частота дискретизации в реальном времени 2Gsa/s Объем памяти 28mpts Макс. Скорость захвата 110000 осциллограмм/s Вход сопротивление 1MΩ | 20pF,50Ω Временной диапазон развёртки 1.0ns/div 50s/div Рулон 100 мс 50 С/Див Вертикальной чувствительностью 2 мВ/деление 10V/div Тип триггера Edge, Pulse, Video, snot, Interval, Runt, Window, Pattern, DropOut, Series Protocol trigger Панель расшифровки жидкокристаллического дисплея типа IIC, SPI, UART/RS232, CAN, LIN Математика операция A + B A-B A×B A/B FFT Diff Intg Sqrt Автоматическое измерение Vpp, Vmax, Vmin, Vamp, Vtop, Vbase, Vavg, Mean, Crms, Vrms, ROV, FOV, RPRE, FPRE, Rise time, Время осени, Freq, Period, + Wid, - Wid, + Dut, - Dut, BWid, Phase, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF Внешнее запоминающее устройство Биткоптер save, CSV save, Waveform save, Setup save Интерфейс Хост USB (поддержка USB-GPIB), usb-устройство, LAN, EXT TRIG, Aux(TRIG OUT/Pass/Fail) Дисплей 8 дюймов TFT-LCD(800*480) Макс. Входное напряжение ± 400 В (DC + VppAC), CATI, CATII Мощность питания AC 100-240V, 45-440Hz, 50VA Max Размеры 352 мм * 112 мм * 224 мм длина * ширина * высокая Вес Вес нетто: 3,4 кг (2CH), 3,5 кг (4CH) Посылка Вес: 4,9 кг (2CH), 5,1 кг (4CH) Для получения подробной информации, пожалуйста, обратитесь кSDS2000 серия супер люминесцентный осциллограф техническое описание Стандартный аксессуары А для быстрого старта руководство Продукт сертификат квалификации 2/4 наборов пассивных зондов Шнур питания предназначен для инструмента и уполномочен местной страной USB кабель Компакт-диск (включая руководство пользователя, быстрый запуск, техническое описание и соответствующее прикладное программное обеспечение) Дополнительные аксессуары 25 МГц функция/генератор произвольной формы SDS-2000-FG Дополнительные аксессуары для декодирования IIC SPI UART/RS232 CAN LIN сигнала SDS-2000-DC Мощность анализ дополнительные аксессуары SDS-2000-PA USB-GPIB адаптер USB-GPIB Изолированный канал дополнительные аксессуары ISFE Зонд Высокое напряжение HPB4015 Токовый зонд CP4060/CP4200/CP5050/CP5300 Дифференциальный зонд DPB4050/DPB3050
