DSO138 2.4 "TFT Портативный карманный Цифровой Осциллограф DIY Kit Запчасти + Акриловые

DSO138 2.4 "TFT Портативный карманный Цифровой Осциллограф DIY Kit Запчасти + Акриловые

это DSO138 цифровой осциллограф комплект принимает ARM Cortex-M3 процессора и с 2.4-дюймовый TFT экран. It 's easy and reliable for circuit операции. он может отображать частоту, период, длительность импульса, коэффициент заполнения, МАКС./МИН./СР./Пик-Пик/виртуальных ценностей. это повышающий преобразователь представляет собой отличный матч для DSO138 осциллограф комплект. он может быть подключен непосредственно к DSO138 материнская плата (не входит в комплект), сделать DSO138 осциллограф, портативный осциллограф для более эффективного использования.

особенности:
DSO138 Комплект:

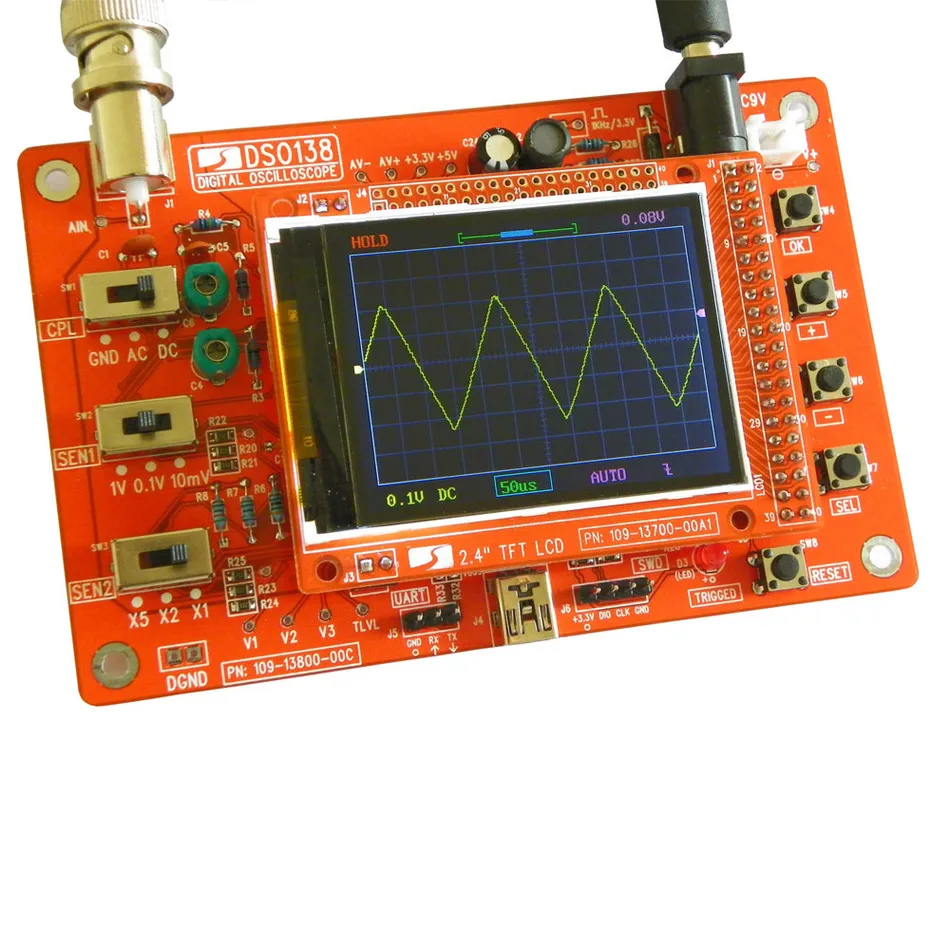

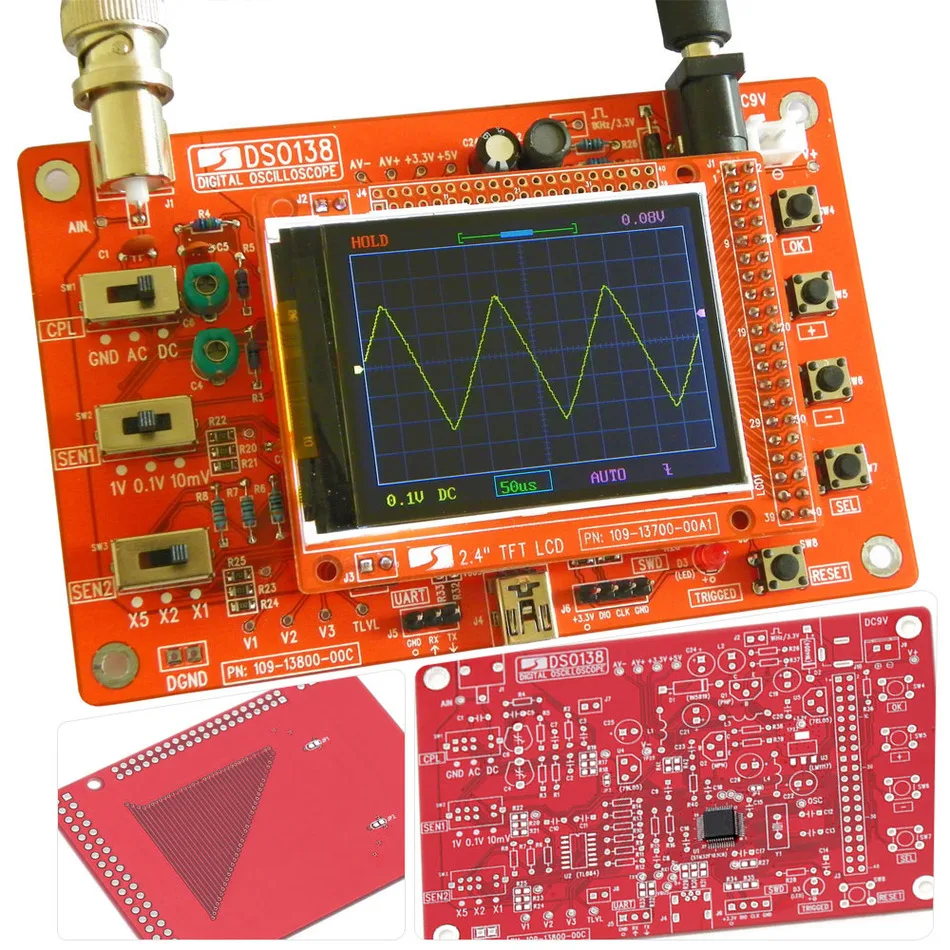

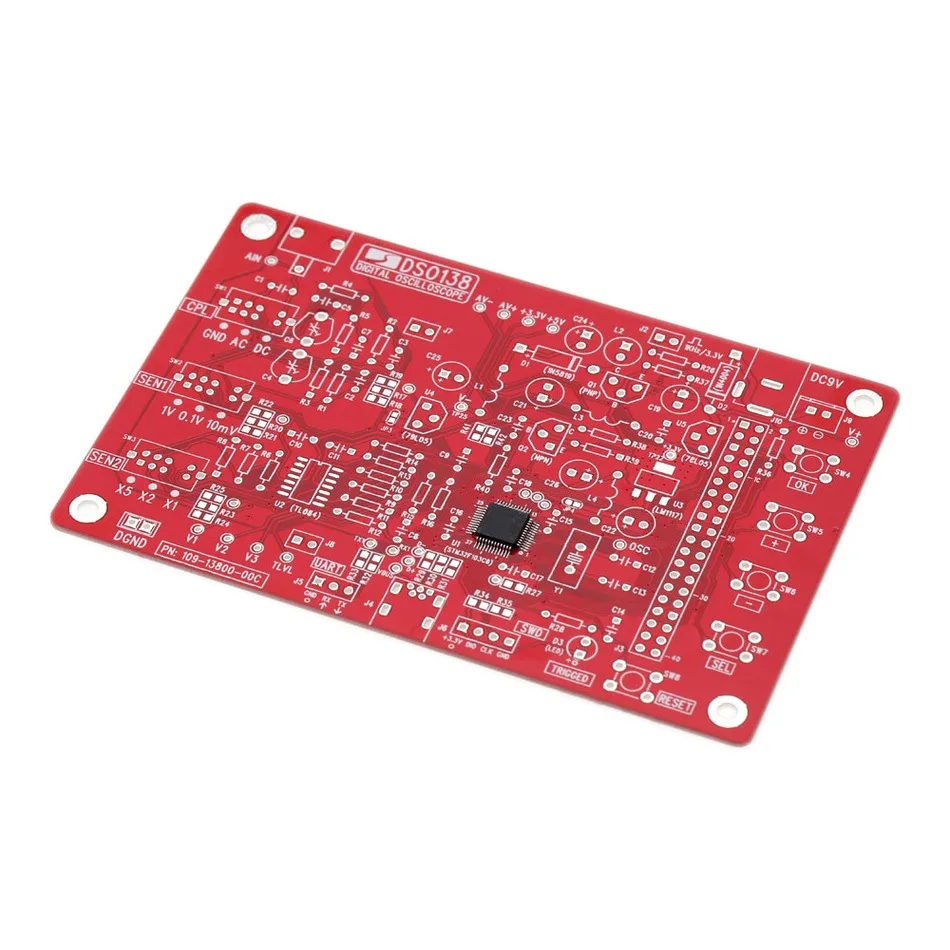

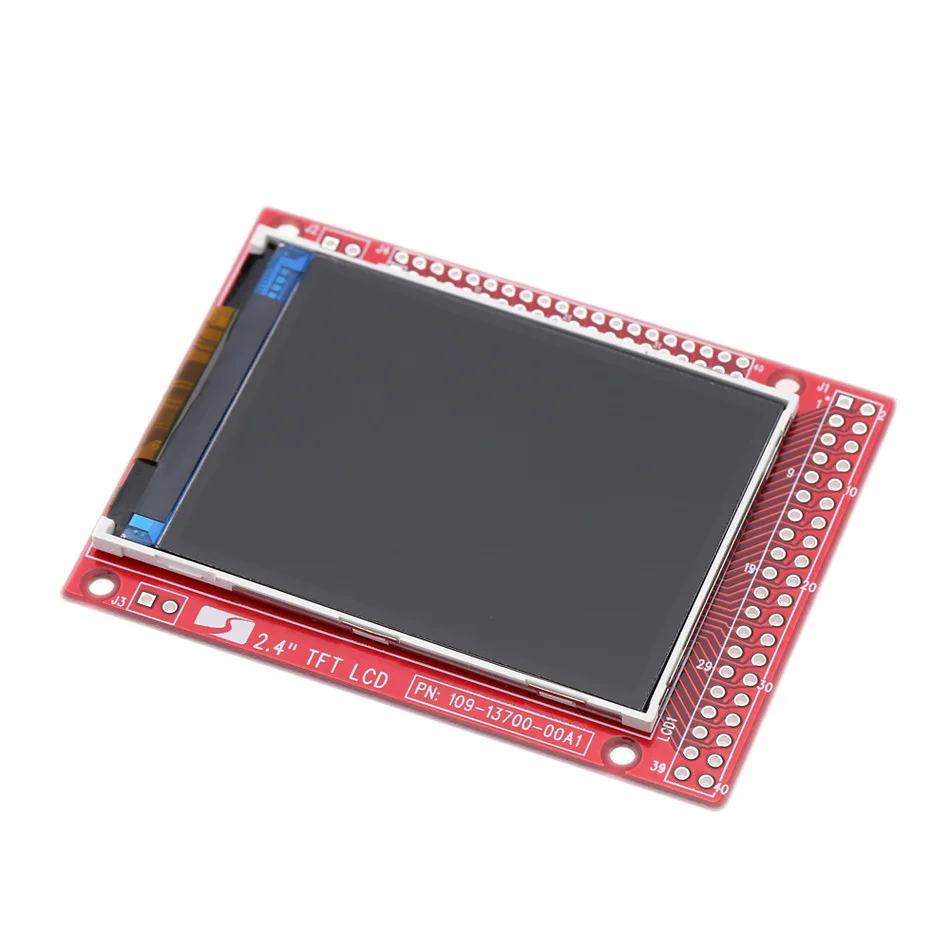

этот комплект использует процессор ARM Cortex-M3 (STM32F103C8), и включает в себя 2.4-дюймовый цветной TFT экран, может быть использован как ARM совет по развитию тест.
может быть вторичное развитие на основе этого комплекта, например, it can be changed to Милливольтметр, регистраторы данных.
регулируемая вертикальное смещение, и с инструкциями.
с автоматический, regular and one-shot режимы, легко запечатлеть этот момент сигнала.
доступен передний или задний фронт курок.
заметные предыдущие триггера сигнала (отрицательное задержки).
может замерзнуть в любое время отображения сигнала (функция УДЕРЖАНИЯ).
поставляется 1 Гц/3.3 В меандр тест источник сигнала.
с параметра сигнала цифровой дисплей, в том числе частота, период, длительность импульса, коэффициент заполнения, МАКС./МИН./СР./Пик-Пик/виртуальных ценностей.
форма волны хранения функции: не потеряет сигнал после выключения питания.
Короткого замыкания и холостого обнаружения: может помочь пользователю узнать пайки ошибка.
TFT контроллер функция распознавания.
SMD припаян, больше подходит для электронных начинающих.

случай:

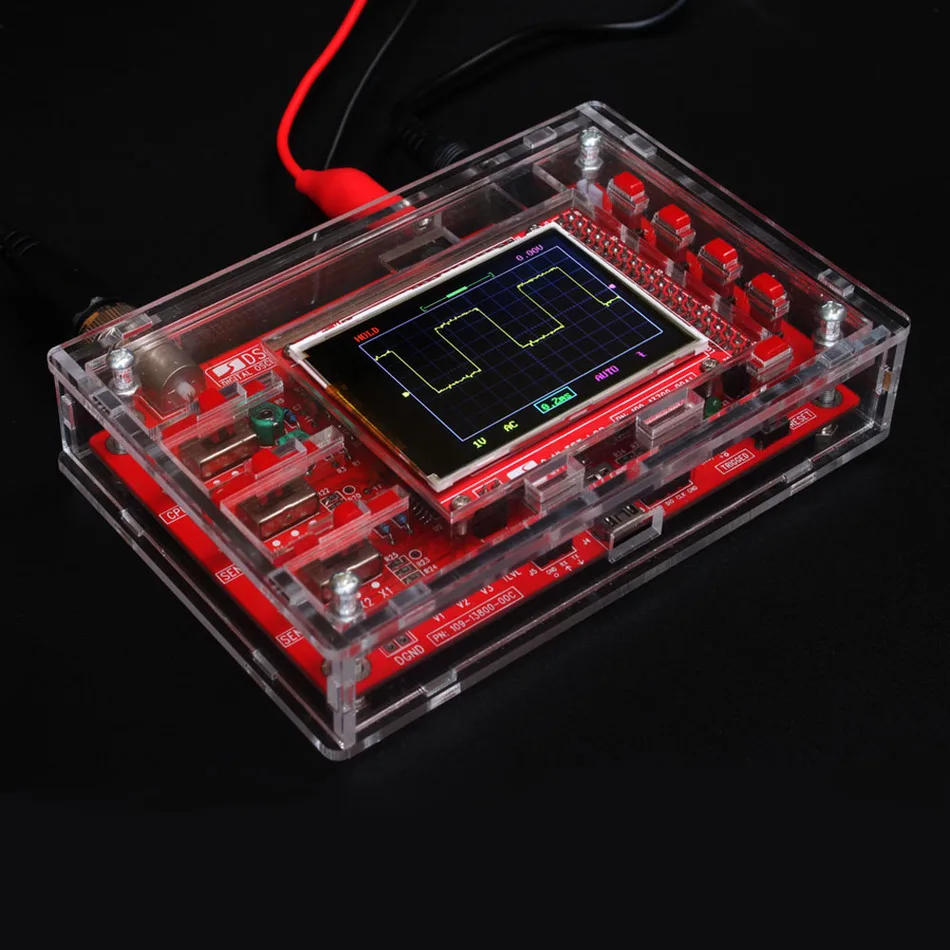

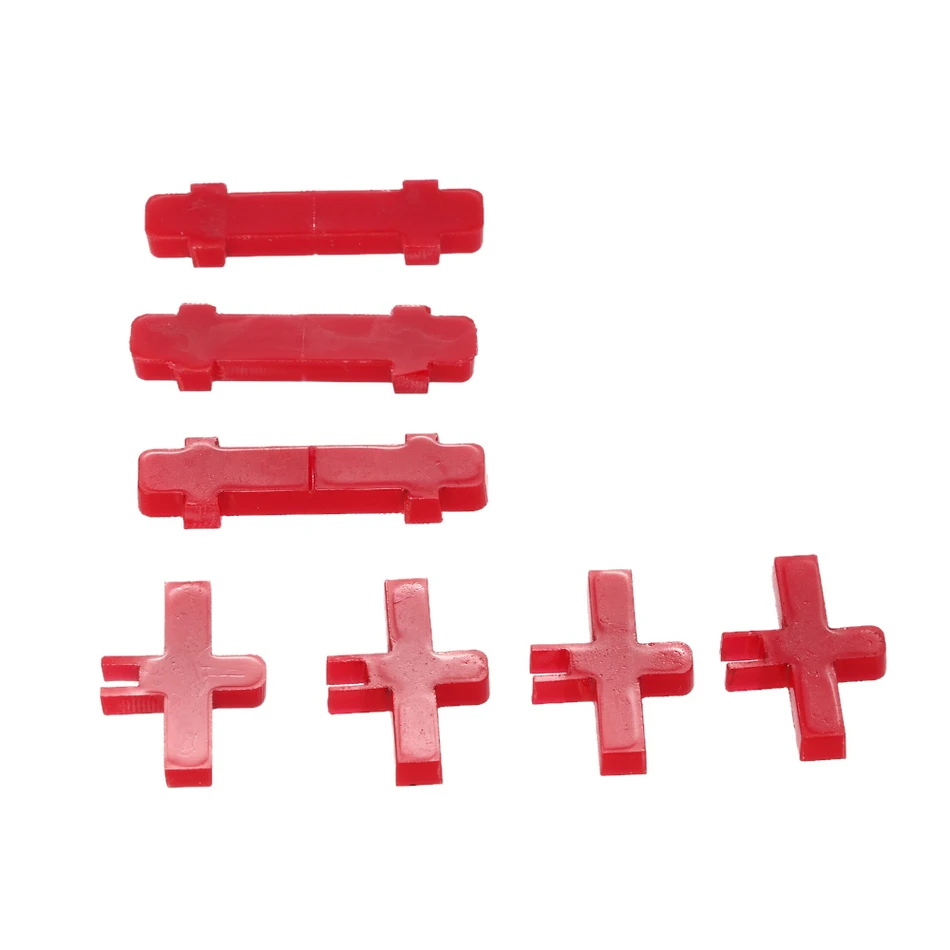

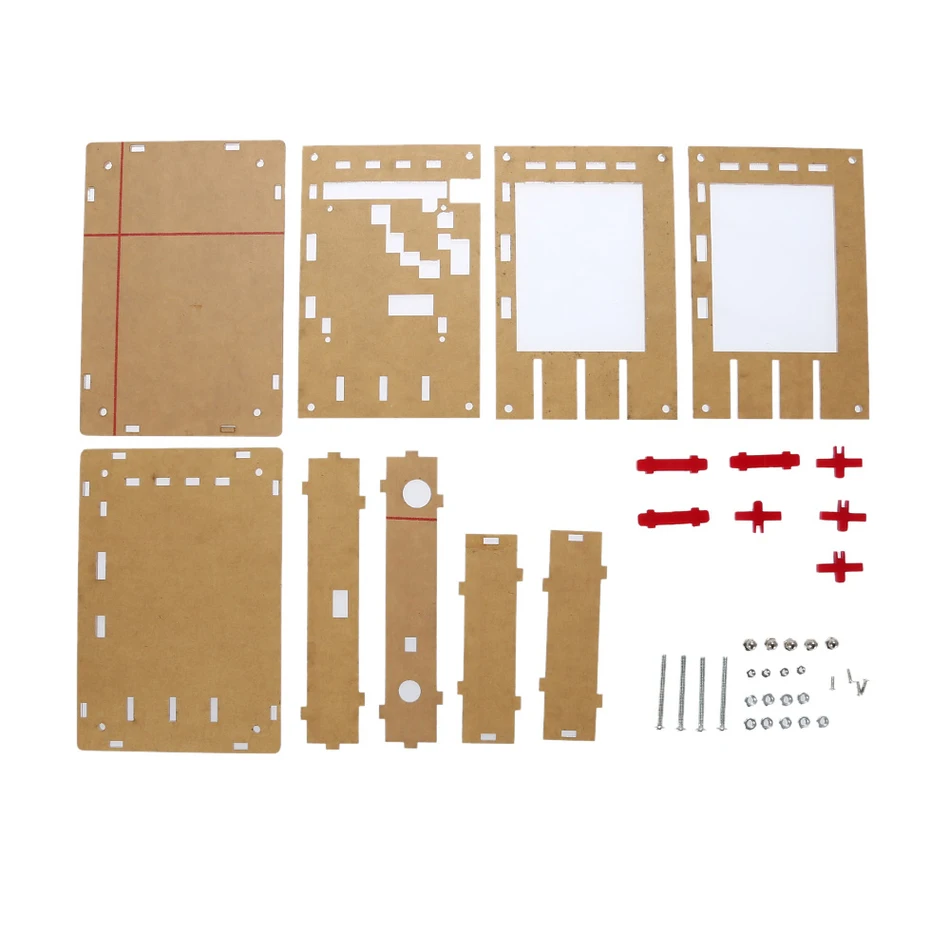

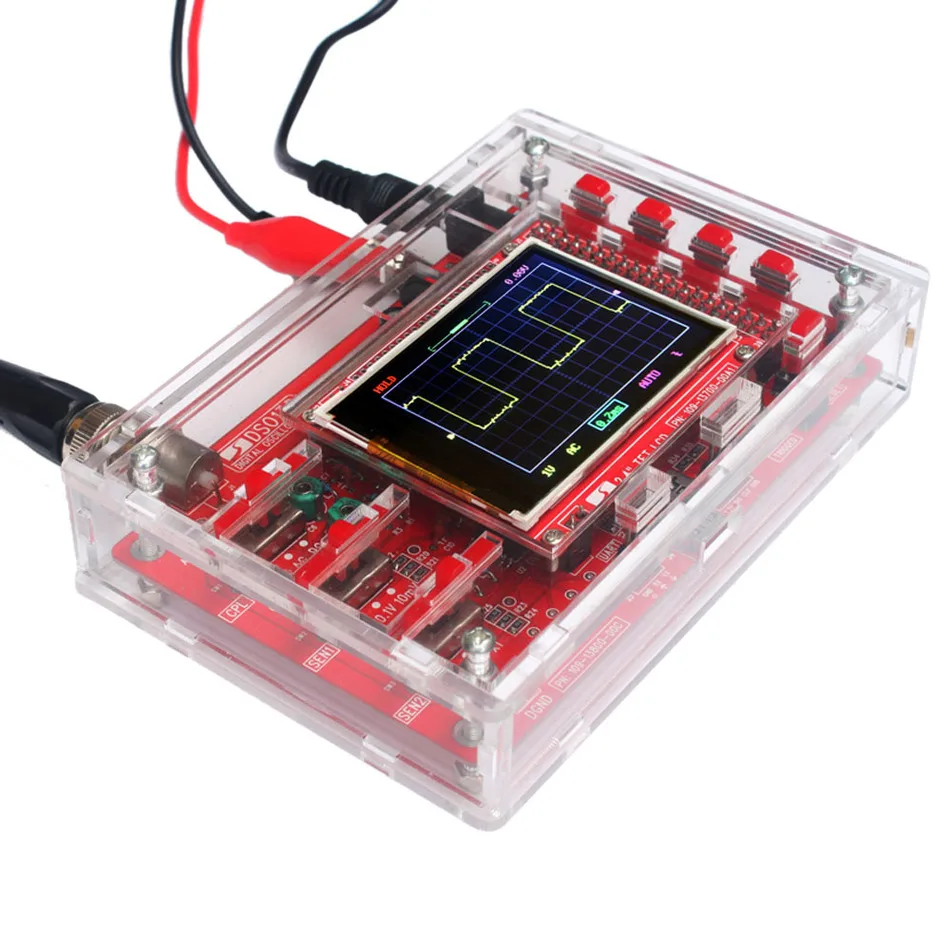

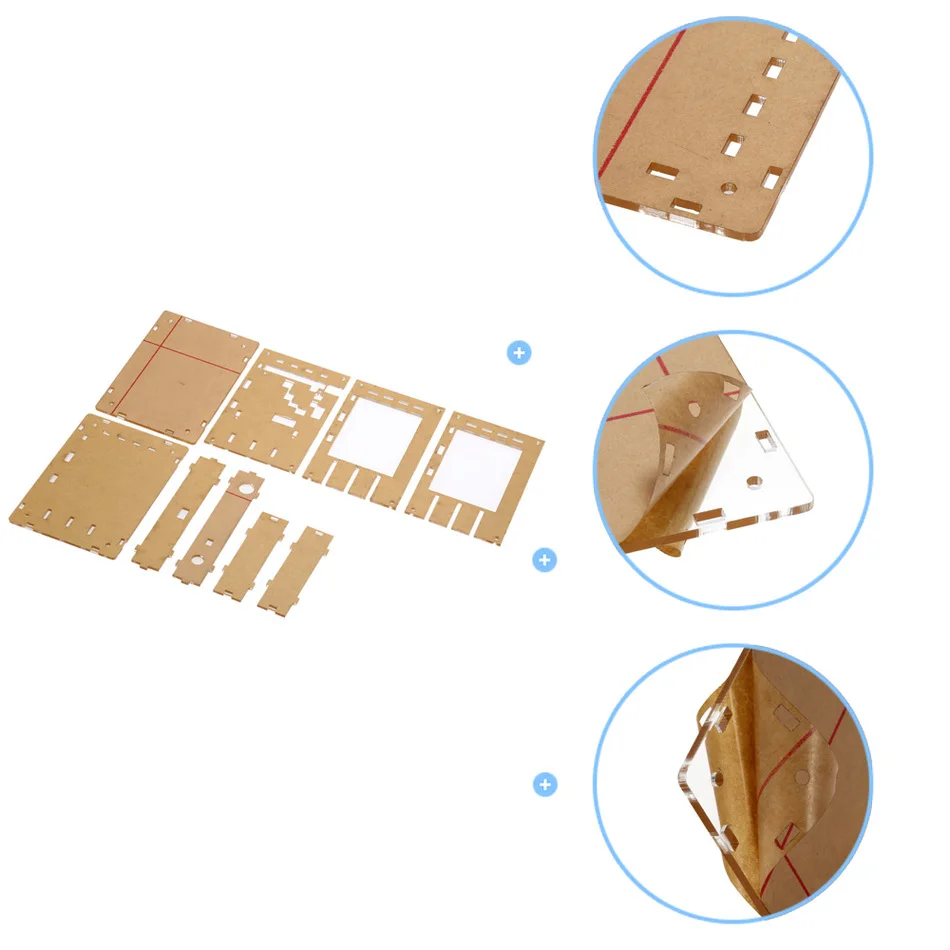

DIY крышка для DSO138 осциллограф.

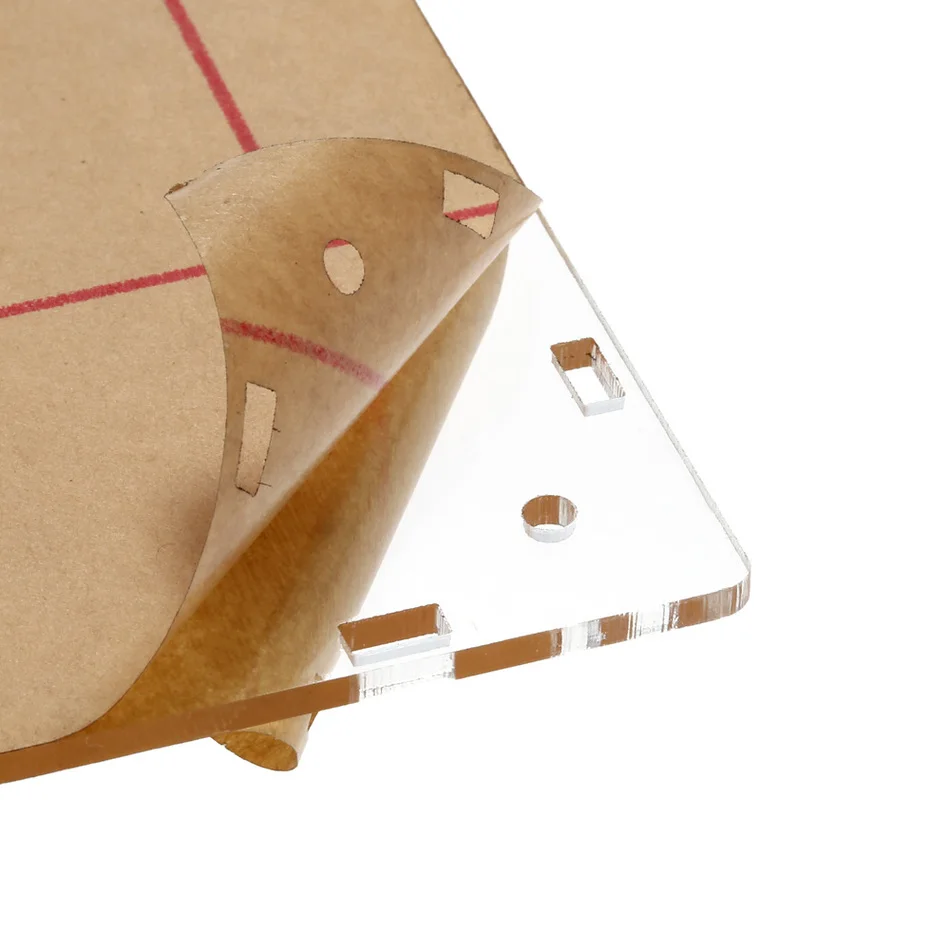

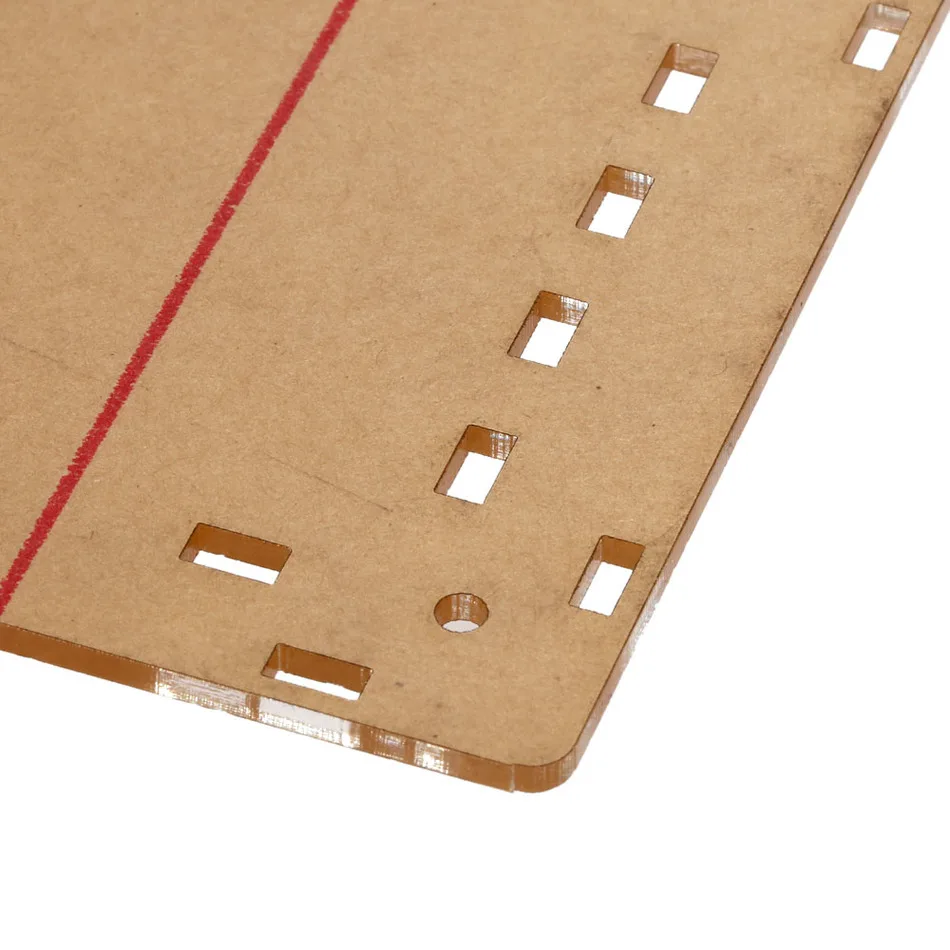

акриловый материал, выглядит прозрачным (нужно снести фильм).
Easy для электронных энтузиастов, чтобы собрать.

технические характеристики:
DSO138 Комплект
тип: НЕ Спаяны DIY Kit/SMD Пайка Комплект (Опционально)
максимальная Частота Дискретизации в Реальном времени: 1 Мс
точность: 12Bit
отбор проб Буфер Глубины: 1024 байт
аналоговая Полоса Пропускания: 0-200 КГц
Чувствительность по вертикали: 10mV/Div-5 В/Div (1-2-5 последовательно)
входное Сопротивление: 1 М & Omega;
максимальное Входное Напряжение: 50Vpp (1: 1 зонд), 400Vpp (10: 1 зонд)
Режимы связи: DC/AC/GND
Горизонтальная Развертка Диапазон: 10 & mu; s/Div-50 s/Div (1-2-5 последовательно)
Напряжение питания: 9 в ПОСТОЯННОГО ТОКА В
Размер ПЕЧАТНОЙ ПЛАТЫ: 117*76 мм/4.6 * 3в
Размер экрана: 52*40 мм/2 * 1.57in
Размер упаковки: 18*12.5*3 см/7.08*4.92 * 1.18in
Вес упаковки: 119 г/4.21 унц.

примечание:

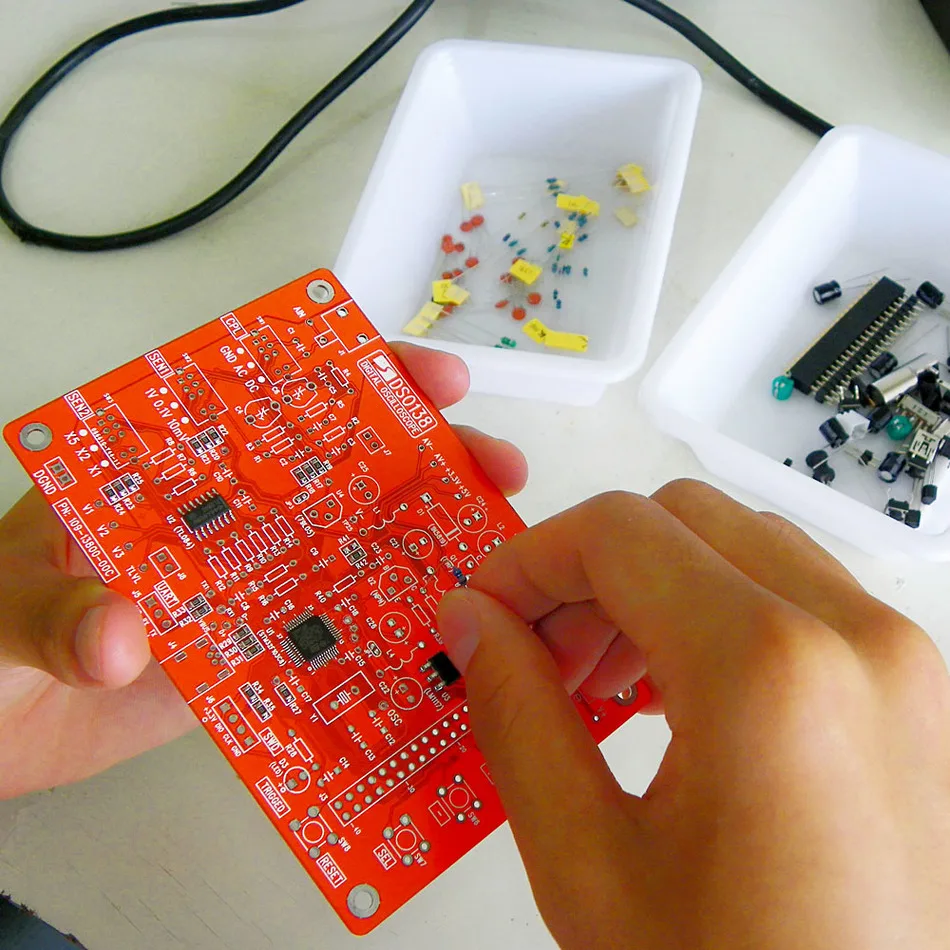

один осциллограф DIY kit все элементы не спаяны, другой комплект припаян SMD. пожалуйста, выберите, что вам нравится!

случай:
материал: Акрил
пункт Вес: 156 г/5.52 унц.
Размер упаковки: 16*10*4 см/6.3*3.94 * 1.57in
Вес упаковки: 192 г/6.79 унц.

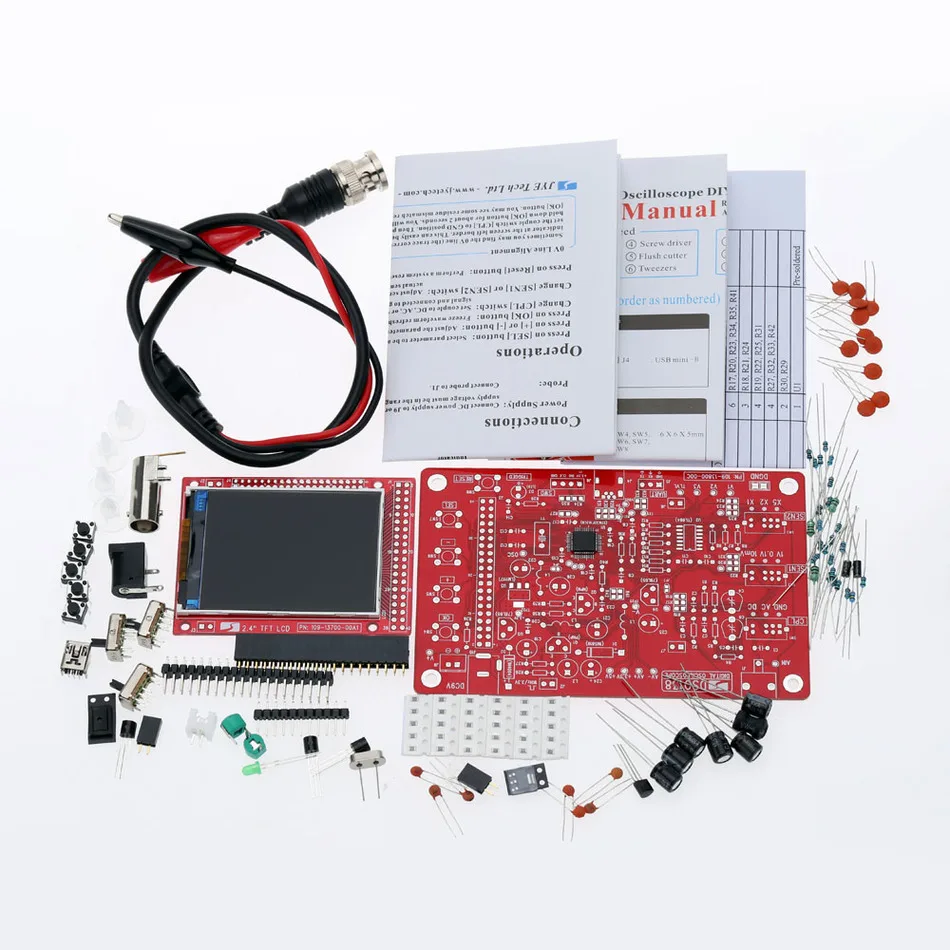

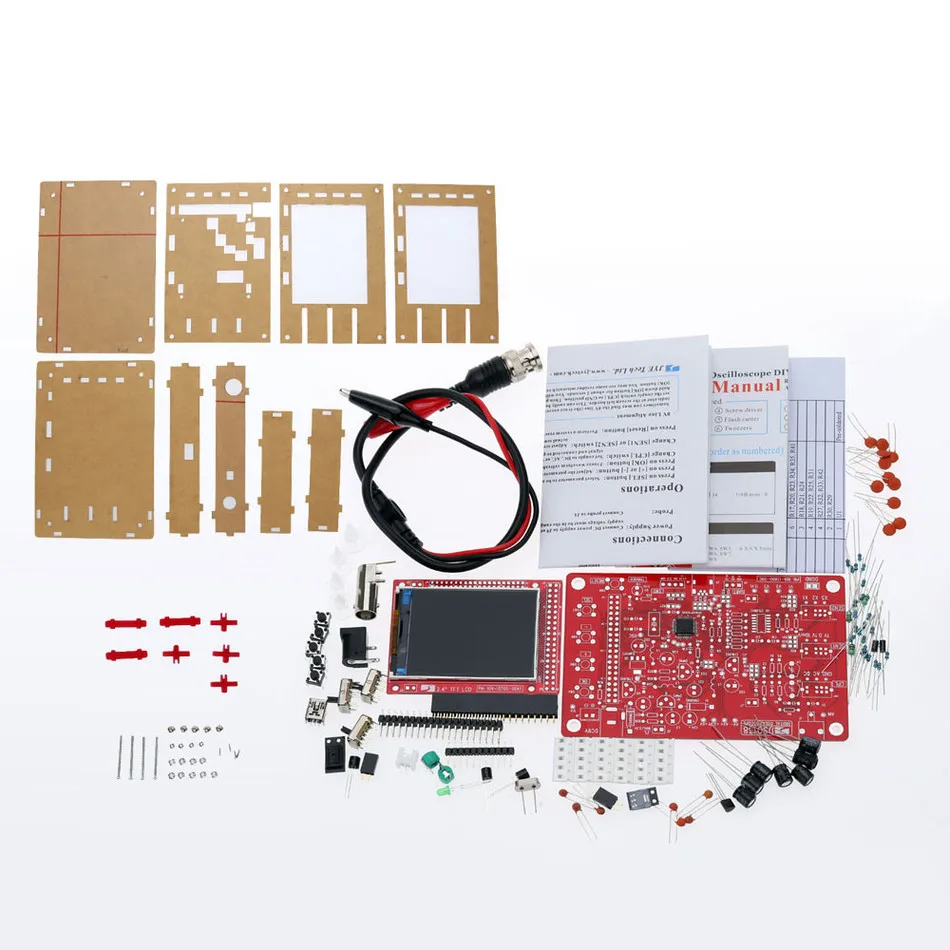

Список пакета:
1 * Крышка DIY для DSO138
1 * DSO138 DIY Цифровой Осциллограф Комплект

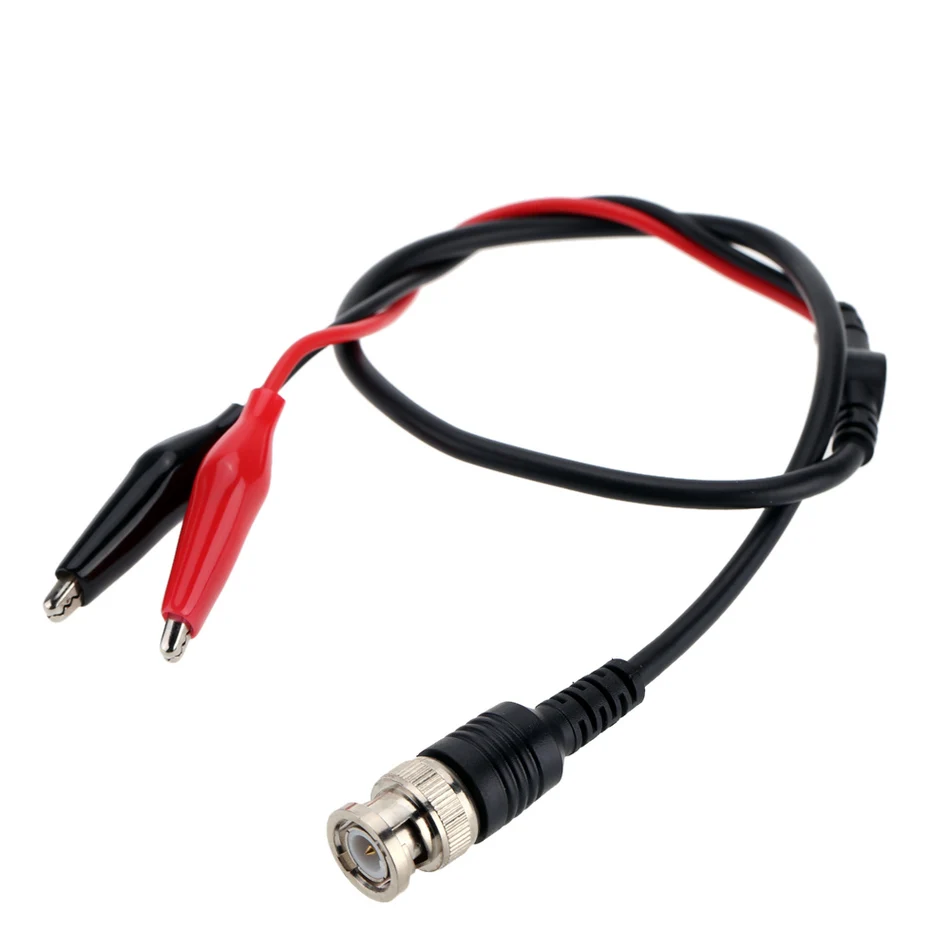

1 * Зонд
3 * Руководство Пользователя (На Английском Языке)
