RF Explorer 6G комбинированный портативный цифровой анализатор спектра плюс RFEMWSUB3G

RF Explorer 6G комбинированный портативный цифровой анализатор спектра плюс RFEMWSUB3G

RF Explorer 109990063 6G комбо Ручной цифровой анализатор спектра плюс RFEMWSUB3G расширение Module109990063

Какая новая модель 6G точно и какая частота покрывает?

Есть две модели для поддержки 6 ГГц:

• РЧ-путешественница» 6G: это стандартный основной блок, один порт RF Explorer with4850-6100MHz (4,85-6,1 ГГц) поддержка, охватывающих самого взыскательного 5,8 ГГц с отличной чувствительностью. Эта модель принимает любую расширительную панель (например, RFEMWSUB3G или RFE24G) для дополнительного покрытия частоты.
• RF Explorer 6G Combo: это то же самое, что и RF Explorer 6G + RFEMWSUB3G, будучи двумя портами RF Explorer with15-2700MHz + 4850-6100MHzcoverage. Это самый продвинутый RF Explorer.

Обратите внимание, что данное устройство не включает функциональность радиочастотного генератора, доступна только функциональность спектрального анализатора. Для генератора сигналов и отслеживания, пожалуйста, рассмотрите модель генератора сигналов RF Explorer RFE6GEN.

Частотный диапазон: 15-2700 МГц и 4850-6100 МГц

RF Explorer-это портативный цифровой анализатор спектра, очень доступный инструмент для работы во всех популярных частотных диапазонах. Он основан на высокоинтегрированном частотном синтезаторе и двойном сбалансированном миксере, который предлагает высокую производительность, компактный размер, низкое потребление и низкую стоимость.

Он был разработан, чтобы использоваться одинаково хорошо на открытом воздухе и в помещении, и может быть подключен к ПК для дополнительной функциональности с помощью стандартного разъема mini-USB 2,0.

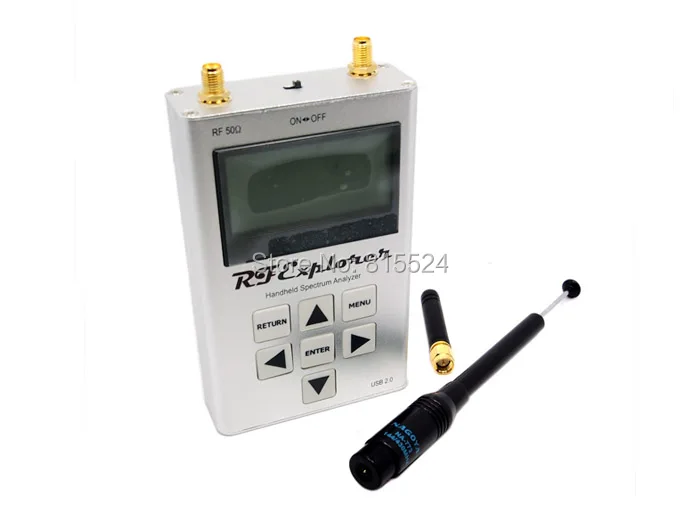

Эта модель включает в себя базовый блок 6G плюс модуль расширения RFEMWSUB3G, удобно собирается и тестируется. Он поставляется с двумя разъемами SMA и тремя антеннами: хороший антенна Nagoya NA773 широкополосная телескопическая антенна для всех суб-ГГц частоты, резиновая утка 5,8 ГГц и кнут, спиральная для 2,4 ГГц. Кроме того, могут потребоваться специальные диапазонные антенны для эффективного покрытия некоторых поддерживаемых частот.

Сочетание этих двух моделей обеспечивает покрытие для большинства используемых частотных диапазонов связи, используемых в современных коммуникационных технологиях, включая WiFi, Bluetooth, беспроводное аудио и видео, LTE, GSM, GPRS, Satellite, CATV, DTV и т. д.

• Карманный размер и вес светильник
• Прочный Алюминиевый металлический чехол
• В комплект входит переносной чехол EVA для RF Explorer
• Режим спектрального анализатора с максимальным пиком и удержанием, нормальным, перезаписывающим и усредняющим режимами
• Доступны Бесплатные обновления прошивки на протяжении всего срока службы, открытые для пользователей
• Большая емкость Lipo для 16hs + непрерывной работы, перезаряжаемая через USB
• Клиент Windows PC с открытым исходным кодом
• Широкая полоса покрытия для того, чтобы все популярные RF частоты, начиная с 15 МГц и идет вверх до 2,7 ГГц, так же, как 4,85-6,1 ГГц. Это включает в себя очень интересные области частот, такие как 2 м радио, все VHF и UHF, fm-радио, GPS, WiFi и WiMax, Bluetooth и т. Д.
• Прошивка: RF Explorer 6G Combo поставляется с обновленной прошивкой v1.12. Обратите внимание, что некоторые функции и точность работы будут улучшены в течение предстоящего срока службы бесплатных обновлений прошивки.

• Амплитудно-частотная службы:

• Левый SMA порт (6G): 2-600 МГц
• Правый SMA порт (WSUB3G): 112 кГц-600 МГц

• Графический ЖК-дисплей 128x64 пикселей, отличная видимость на открытом воздухе

• Клиент ПК Windows поддерживает Windows XP/Vista/Win7 и 32 и 64 бит

• Подсветка обеспечивает отличную видимость в помещении

• 2 стандартных SMA 50 Ом анализатор спектра разъемы:

• Левый SMA порт (6G): 4850-6100 МГц
• Правый SMA порт (WSUB3G): 15-2700 МГц

Амплитуда Разрешение: 0.5dBm

Динамический диапазон:

• Левый SMA порт (6G): -105dBm до-15dBm
• Правый SMA порт (WSUB3G): -110dBm до-10dBm

• Абсолютная Максимальная входная мощность:

• Левый SMA порт (6G): + 25dBm
• Правый SMA порт (WSUB3G): + 30dBm

• Средний уровень шума (Типичный): -105dBm

• Стабильность частоты и точность (типичная):

• Левый SMA порт (6G): +-0,5 ppm
• Правый SMA порт (WSUB3G): +-10ppm

• Амплитудная стабильность и точность (типичная):

• Левый SMA порт (6G): +-3dBm
• Правый SMA порт (WSUB3G): +-6dBm

• Разрешение частоты: 1 кГц

• Полоса пропускания разрешения (RBW):

• Левый SMA порт (6G): автоматический 58 кГц до 812 кГц
• Правый SMA порт (WSUB3G): автоматический 3 кГц до 600 кГц

• Размер: 113x70x25 мм

Поддержка программное обеспечение:

Seeedstudio.com/wiki/RF_Explorer_Software
