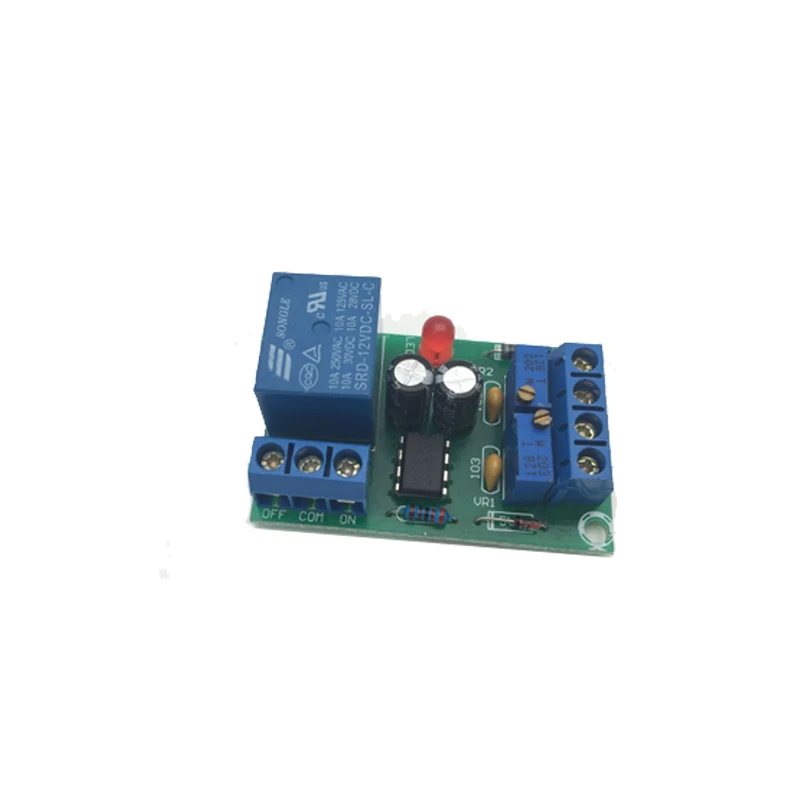

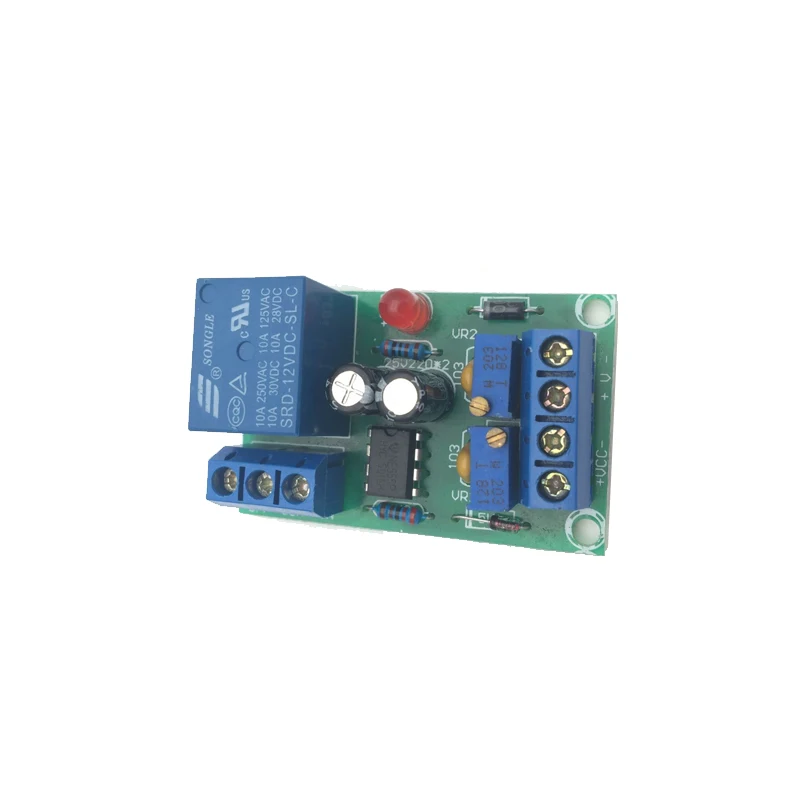

12V Батарея автоматическая зарядка контроллера Модуль релейной защитной платы

12V Батарея автоматическая зарядка контроллера Модуль релейной защитной платы

Описание: 12 V автоматическая зарядка с системой управления электропитанием Защитная плата будет автоматически заряда при падении напряжения аккумулятора до примерно 10,5 V (низкое напряжение регулируется), и отключение в тех случаях, когда мощность составляет около 14,4 V (регулируемый). Красный светильник включается при зарядке, выключается при полной зарядке. Реле отключения и 220 В вход конец зарядки, тем самым экономя энергию. Особенности: 1, в сборе с помощью специального IC управления напряжением и специального автомобильного реле. 2. Малый объем и большой ток. 3. Точное и стабильное отключение напряжения. 4, Полные функции и надежная производительность. 5, автоматически заряжается и отключается. Характеристики: Размер печатной платы: 50x32x18 мм Значение по умолчанию: Низкая Напряжение: 10,5 V Напряжение отключения: 14,8 в (регулируется, может отличаться) Способ подключения: Пожалуйста, проводите в соответствии с инструкцией. Не меняйте проводку. Инструкция: Подключите любой провод 220 В с com-портом реле и Подключите зарядное устройство с выключенным портом. Зарядное устройство должно быть полным мостовым выходом. Выходное напряжение постоянного тока может быть от 13,8 до 14,8 в. Тест на зарядку в первый раз: напряжение батареи должно быть около 10 в. Функция 1: ток не может быть больше 10 A. Функция 2: плата имеет функцию защиты обратного подключения. Нет выхода, если аккумулятор не подключен. Нет выхода, если полярность батареи неправильная. Выходное короткое замыкание автоматически выключается: это Практическая защита. До тех пор, пока выходное короткое замыкание, зарядное устройство автоматически отключит выход, поэтому Защитите зарядное устройство от горения. Регулировка: VR1 реле отключен для отключения в тех случаях, когда напряжение зарядки аккумулятора до 14,4 V. (запорный настройки напряжения: вращение по часовой стрелке, ниже, против часовой стрелки, выше) VR2 реле подключен и начал заряжаться в тех случаях, когда напряжение батареи 10,5 V (низкое напряжение установка: вращение по часовой стрелке, ниже, против часовой стрелки, выше) Посылка включает в себя: Плата управления зарядкой-1 шт. Примечание: 1. Используйте rs, чтобы использовать этот товар, пожалуйста, убедитесь, что вы знаете, как его использовать перед покупкой. Спасибо за понимание. 2. Возможны отклонения в 1-3 мм вследствие измерений вручную. Спасибо за понимание. 3. Мониторы не калибруются так же, цвет товара, отображаемый на фотографиях, может немного отличаться от реального объекта. Пожалуйста, выберите настоящий стандарт.
