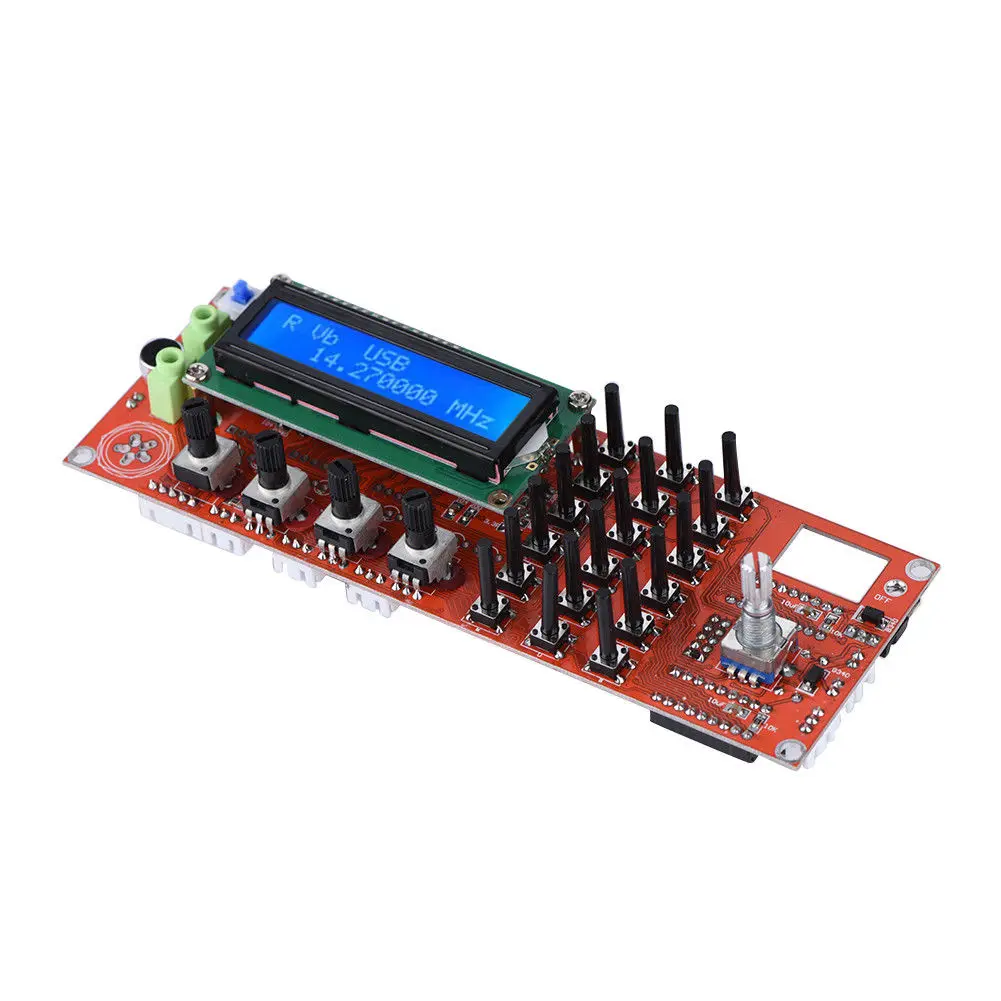

DDS генератор сигналов 0 ~ 55 МГц для цифровое Любительское радио SSB6.1
Программируемый Модуль интерфейса микропроцессора AD9833 модуль генератора
213,14 руб.
Профессиональный генератор сигналов набор для самостоятельной сборки
376,26 руб.
BRIGHTWIN Smartools Store
Магазина BRIGHTWIN Smartools Store работает с 11.10.2018. его рейтинг составлет 97.2 баллов из 100. В избранное добавили 1008 покупателя. Средний рейтинг торваров продавца 4.9 в продаже представленно 151 наименований товаров, успешно доставлено 3418 заказов. 1534 покупателей оставили отзывы о продавце.
Характеристики
Новый Регулируемый 3-фазный синусоидальный сигнал генератор 0 1 Гц до 2000 Выход
История изменения цены
*Текущая стоимость 2 113,30 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-01-2026 | 2684.5 руб. | 2738.48 руб. | 2711 руб. |
| Jan-29-2026 | 2176.80 руб. | 2220.55 руб. | 2198 руб. |
| Dec-29-2025 | 2641.29 руб. | 2694.75 руб. | 2667.5 руб. |
| Nov-29-2025 | 2620.27 руб. | 2672.27 руб. | 2646 руб. |
| Oct-29-2025 | 2092.75 руб. | 2134.89 руб. | 2113 руб. |
| Sep-29-2025 | 2578.13 руб. | 2630.71 руб. | 2604 руб. |
| Aug-29-2025 | 2557.73 руб. | 2608.83 руб. | 2582.5 руб. |
| Jul-29-2025 | 2536.93 руб. | 2587.93 руб. | 2561.5 руб. |
Описание товара
Новая версия Регулируемый трехфазный синусоидальный генератор сигналов 0,1 до 2000 Гц синусоидальный выходной модуль генерации сигнала
Типичные приложения
-3 фазы синусоида выход сигнала.
-0,1 до 2 кГц синусоида выход моделирование.
-Используется в качестве генератора сигналов частоты.
Технические параметры
Условия | Описание |
Выходная частота | 0,1-2000 Гц |
Точность вывода | 0,1 Гц |
Диапазон регулировки фаз | 0-360 градусов |
Точность фазовой регулировки | 1 градус |
Амплитуда сигнала | 1-5VDC, Макс 5.0Vp-p |
Режим проводки | Клеммная колодка |
Рабочее напряжение источника питания | 7-12VDC |
Рабочий ток | <50 мА |
Рабочая температура | От-10 до + 50 ℃, 85% R.H. без конденсации |
Температура хранения | От-20 до + 65 ℃, 85% R.H. без конденсации |
Размеры | 56x45x20мм |
Описание функции кнопки
Код кнопки | Описание |
Забавный | Функциональный ключ |
Вверх | Предыдущая страница |
Двон | Следующая страница |
Добавить | Добавить ключ |
Суб | Ключ вычитания |
Описание терминала
Код терминала No | Описание |
VDC | 7-12 в рабочий источник питания + |
GND | 7-12 в рабочий источник питания- |
Q3 | С-фазный сигнал на выходе |
Q2 | Выход B-phase сигнала |
Q1 | Выход сигнала A-phase |
GND | Наземный |
Инструкции по эксплуатации
1. Установка выходной частоты
ЖК-дисплей
Первая линия: "1. Частота"
Вторая линия: "* 1 100,0 Гц"
Кнопка работы:
Добавить: Выберите параметры, которые необходимо задать/Нажмите, чтобы сохранить параметры.
SUB: добавить ключ
Длина: вычитание ключа
2. Установите трехфазное выходное напряжение сигнала
ЖК-дисплей:
Первая линия: "2. Выходное напряжение"
Вторая линия: "60n"
Кнопка работы:
Добавить: добавить ключ
SUB: вычитание ключа
4. Установка А и В фазового сигнала фазового различия (фаза а в качестве исходной точки)
ЖК-дисплей:
Первая линия: "2.A->B фаза"
Вторая линия: "120C'"
Кнопка работы:
Добавить: добавить ключ
SUB: вычитание ключа
4. Установка фазового сигнала A и C (фаза A в качестве исходной точки)
ЖК-дисплей:
Первая линия: "4.A->C фаза"
Вторая линия: "1 240C'"
Кнопка работы:
Добавить: добавить ключ
SUB: вычитание ключа
4. Фильтрация вывода ВКЛ/ВЫКЛ
Первая линия: "4. Набор фильтров"
Вторая линия: «фильтр = ON»
Кнопка работы:
Добавить: вкл/выкл
Примечание: (1) Вкл.: подключение к фильтрующей емкости к выходному терминалу, выходному сигналу синусоидальной волны.
(2) Выключение: Не подключайте к фильтрующей емкости, выходному PWM сигналу.
BRIGHTWIN HS380 трехфазный синусоидальный генератор сигналов посылка в том числе:
1 шт х Оригинальный HS380 3-фазный синусоидального сигнала Генератор сигналов модуль
1 комплект x профессиональное руководство пользователя.
