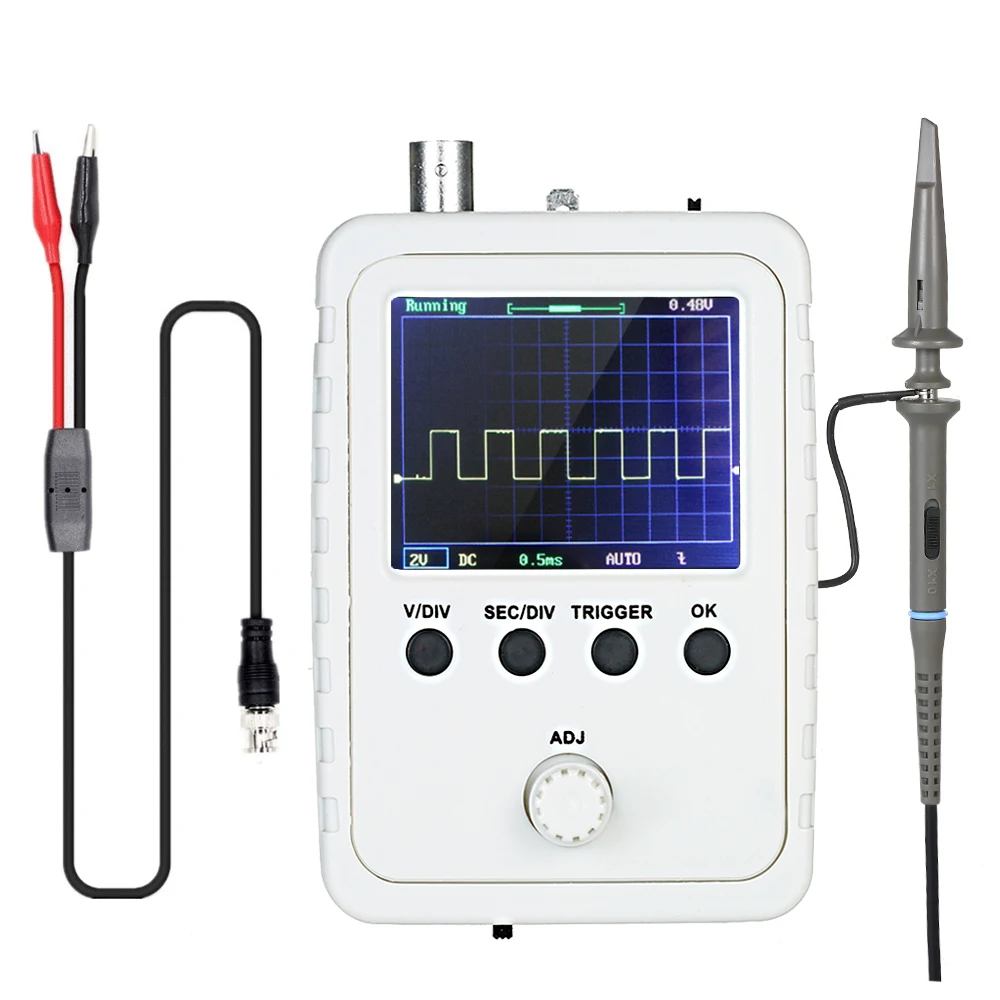

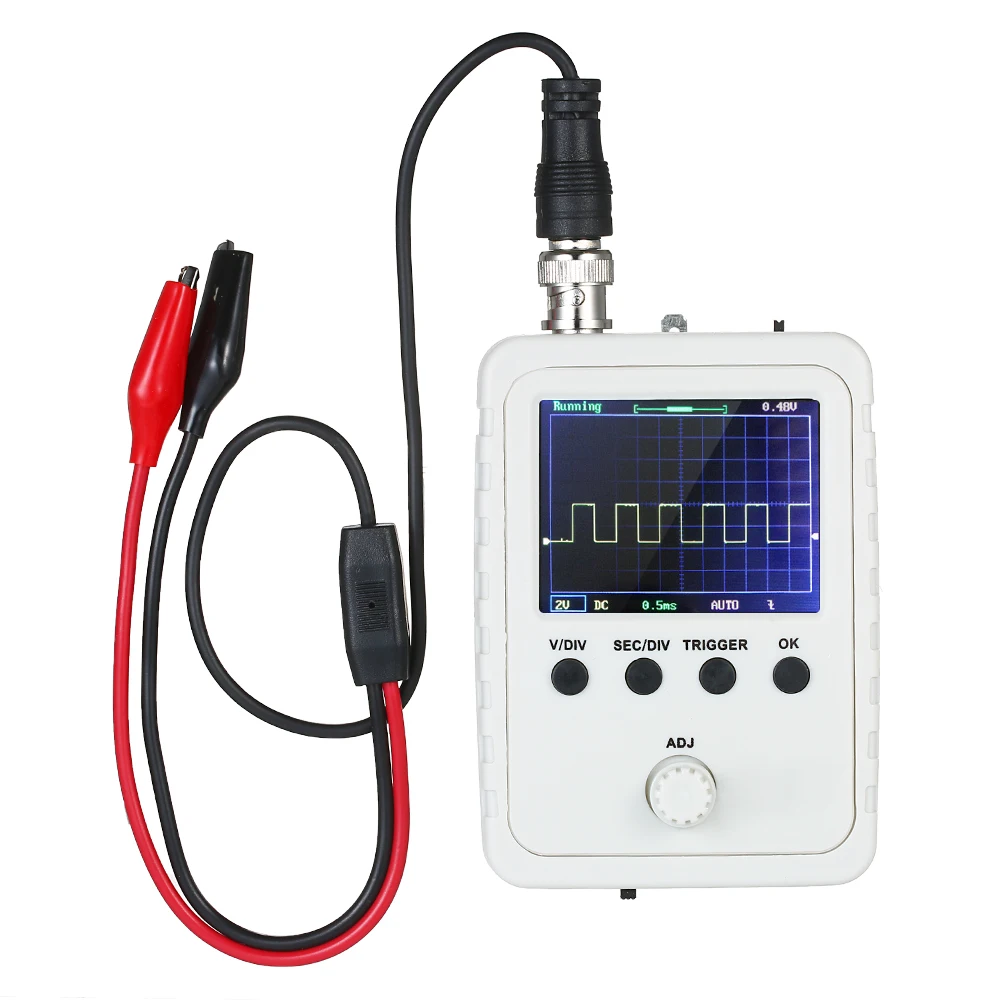

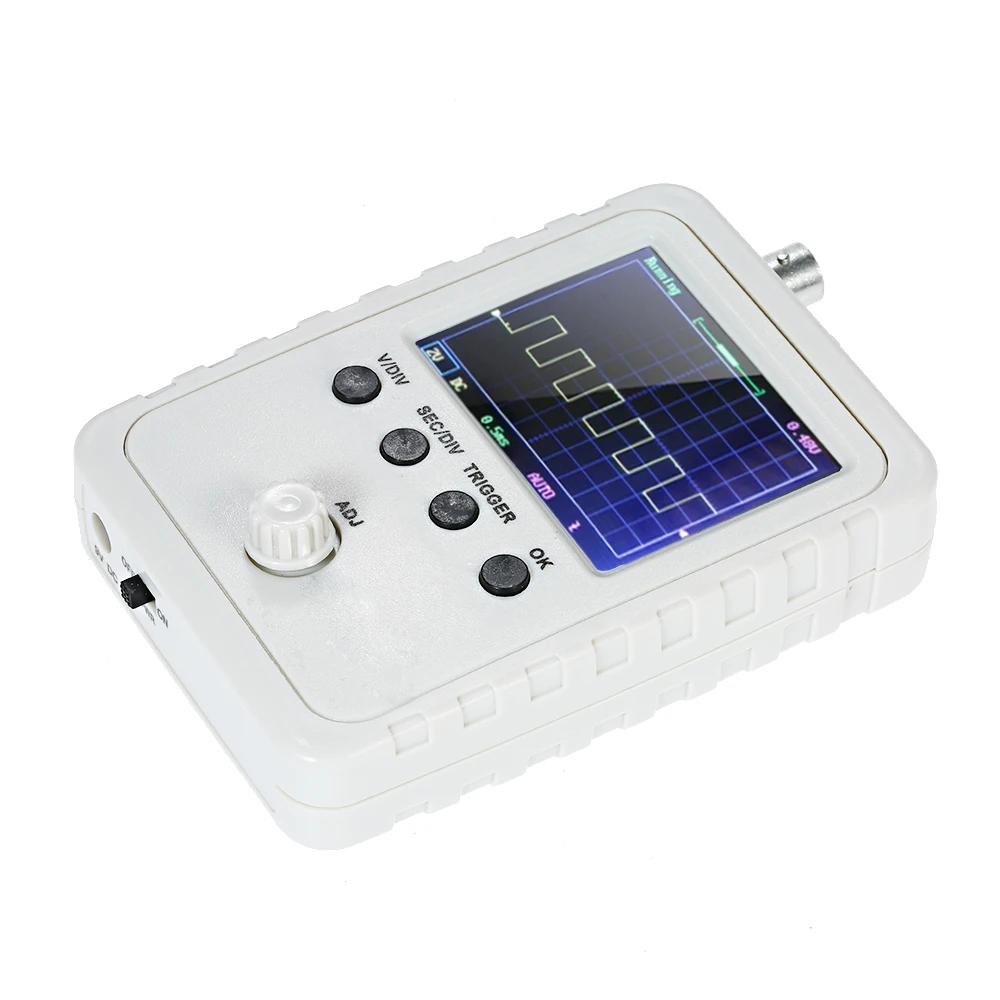

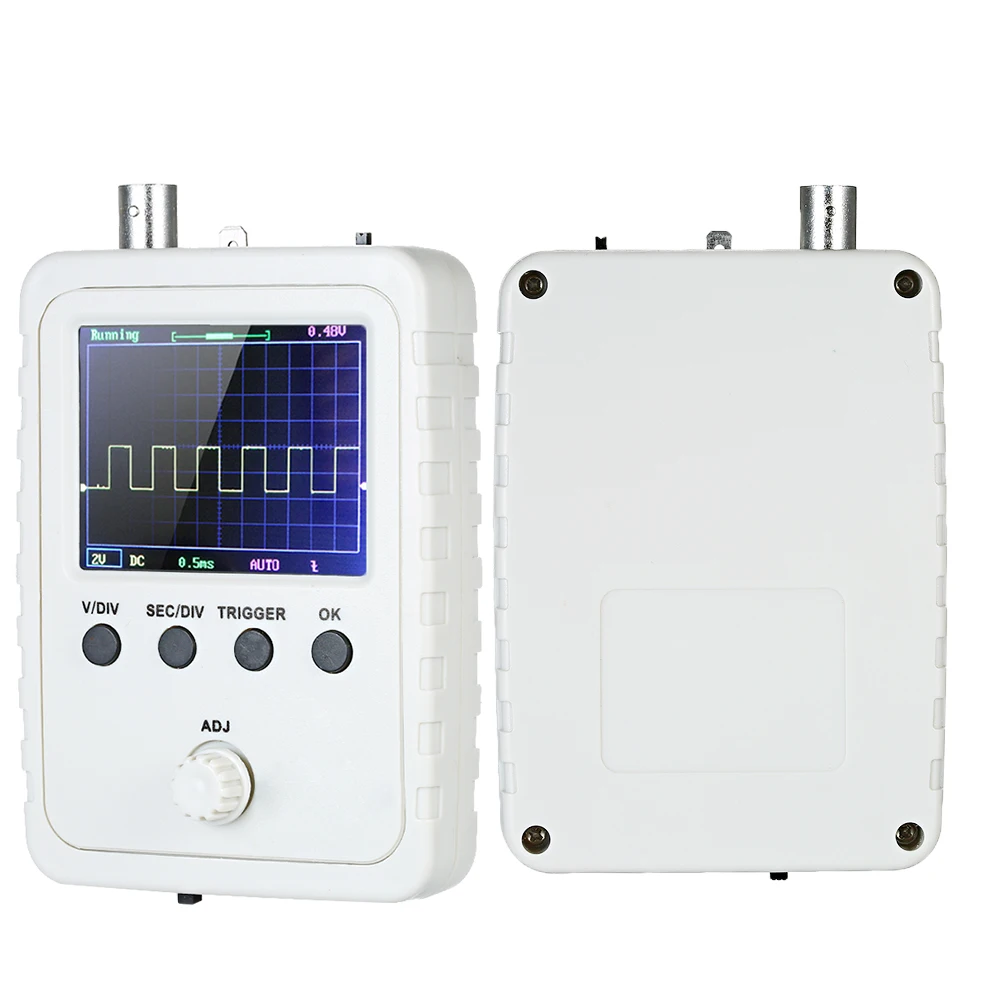

Карманный цифровой осциллограф TFT 2 4 дюйма набор сделай сам детали с зажимом BNC

Карманный цифровой осциллограф TFT 2 4 дюйма набор сделай сам детали с зажимом BNC

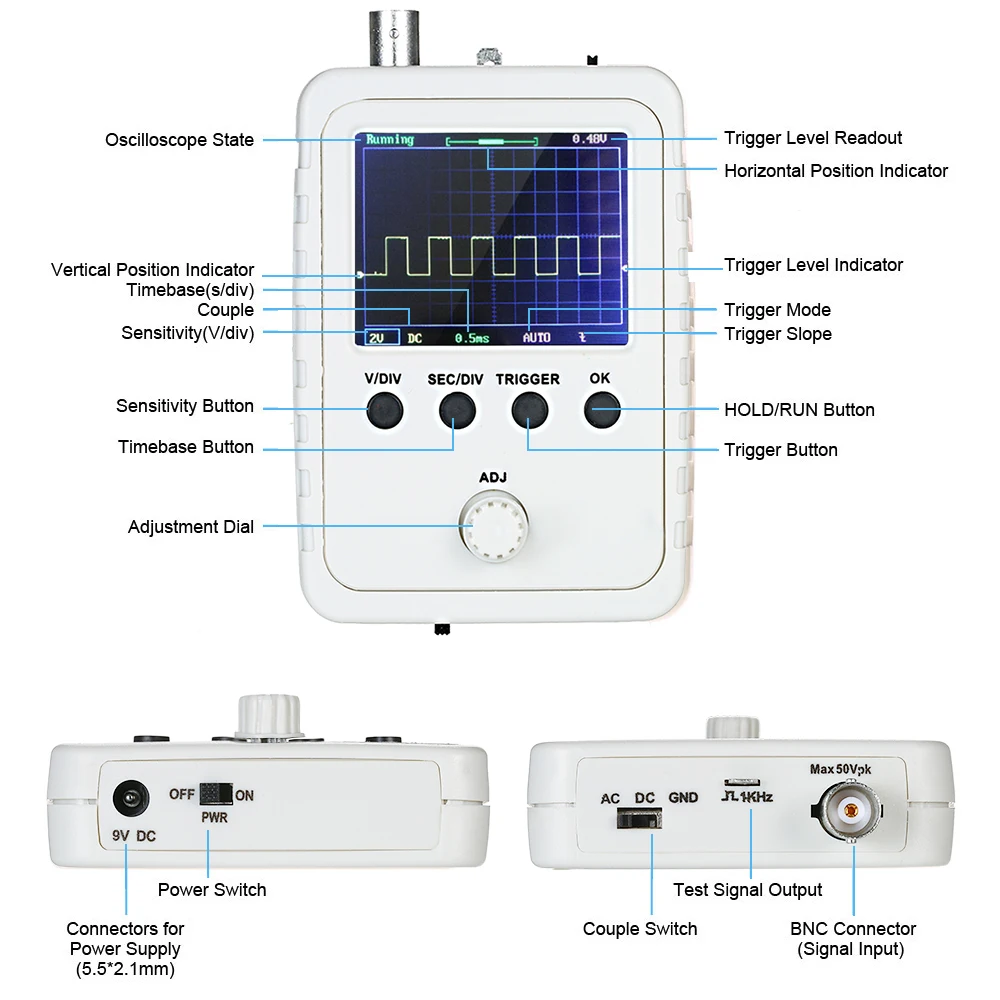

Этот цифровой осциллограф имеет аналогичную полосу пропускания DSO138, но содержит значительные улучшения в конструкции, механизме и работе. Он отличается высокой чувствительностью, светильник и удобный для переноски размер, 2,4-дюймовый TFT экран и защитный чехол. Он может отображать параметры формы волны, такие как частота, период, ширина импульса, коэффициент нагрузки, Макс./мин./AVG./пиковые/виртуальные значения.

Особенности:
Принимает ARM Cortex-M3 процессор (STM32F103C8), а также включает в себя 2,4 цветным экраном тонкопленочной технологии (тпт)
Используется для вторичной разработки на основе этого набора, например, он может быть изменен на милливольтметр, регистраторы данных.
Поставляется с инструкциями, прост в установке и эксплуатации.
Автоматический/Нормальный/одиночный триггер, легко захватывает форму волны момента.
Доступный триггер подъема или падения края.
Наблюдательная предыдущая форма сигнала перед запуском (отрицательная задержка).
Может замораживать дисплей формы волны в любое время (функция удержания).
Цифровой дисплей с параметрами волноводной формы, включая частоту, период, ширину импульса, коэффициент нагрузки, Макс./мин./AVG./пиковые/виртуальные значения.
Функция хранения сигнала: не потеряет форму сигнала после выключения.
Обнаружение короткого замыкания и открытого замыкания: может помочь пользователю узнать ошибку пайки.
Функция распознавания контроллера TFT.
SMD был паян, больше подходит для начинающих электронных.

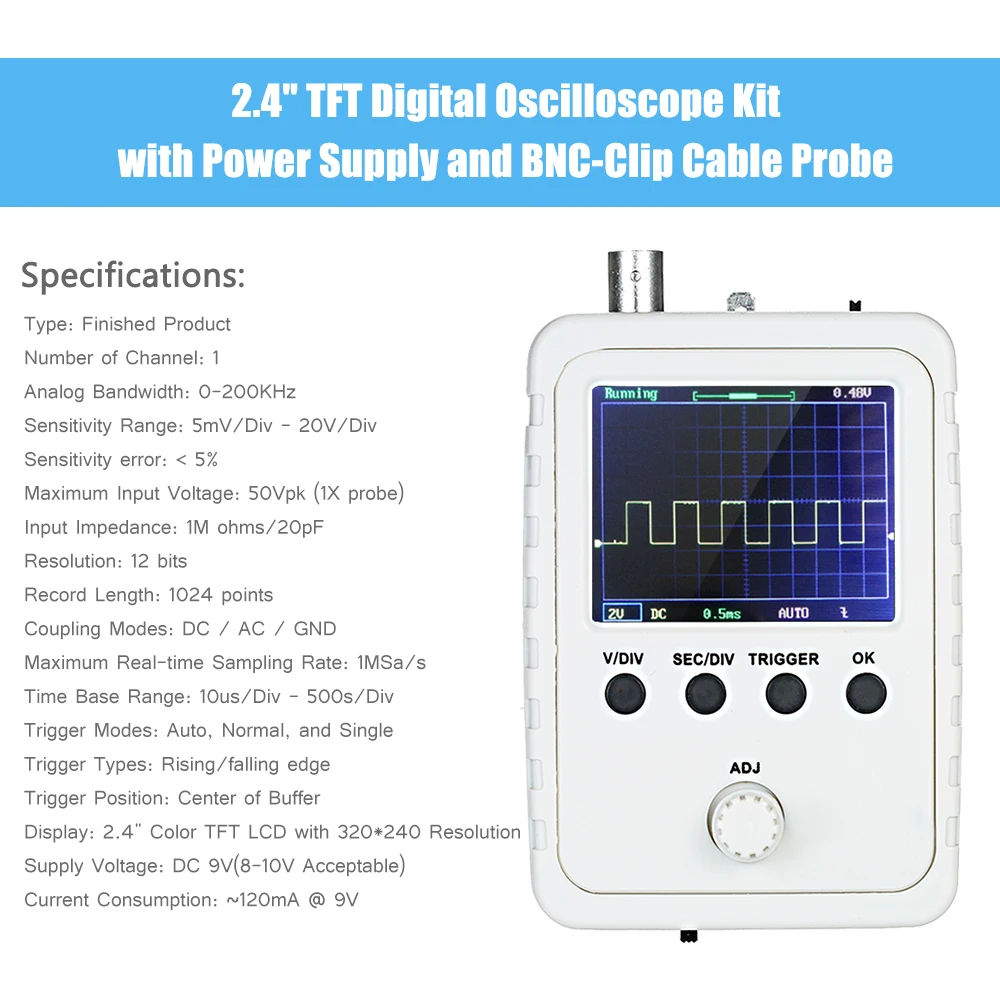

Характеристики:
Тип: готовая продукция
Модель: США/ЕС (опционально)
Количество каналов: 1
Аналоговая полоса пропускания: 0-200 кГц
Диапазон чувствительности: 5 мВ/дел-20 в/дел
Ошибка чувствительности: < 5%
Максимальное входное напряжение: 50Vpk (1X зонд)
Входное сопротивление: 1 м Ом/20 пФ
Разрешение: 12 бит
Длина записи: 1024 точек

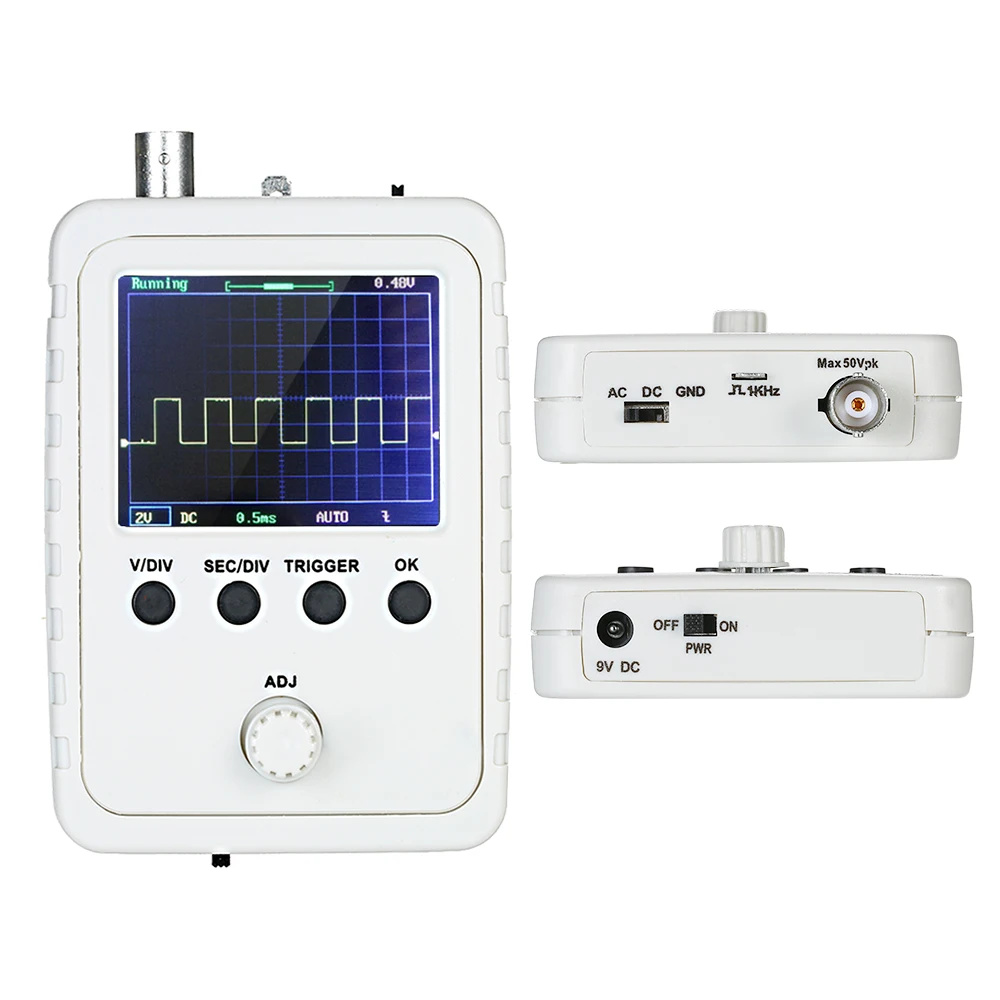

Режимы соединения: DC / AC / GND
Максимальная частота дискретизации в реальном времени: 1MSA/s
Диапазон временной базы: 10us/Div - 500s/Div
Режимы запуска: автоматический, нормальный и одиночный
Типы триггеров: подъем/падение края
Положение триггера: Центр буфера
Дисплей: 2,4 "Цвет на тонкопленочных транзисторах на тонкоплёночных транзисторах ЖК-дисплей с 320*240 Разрешение
Напряжение питания: 9 В постоянного тока (приемлемо 8-10 В)
Потребление тока: ~ 120 мА @ 9 В

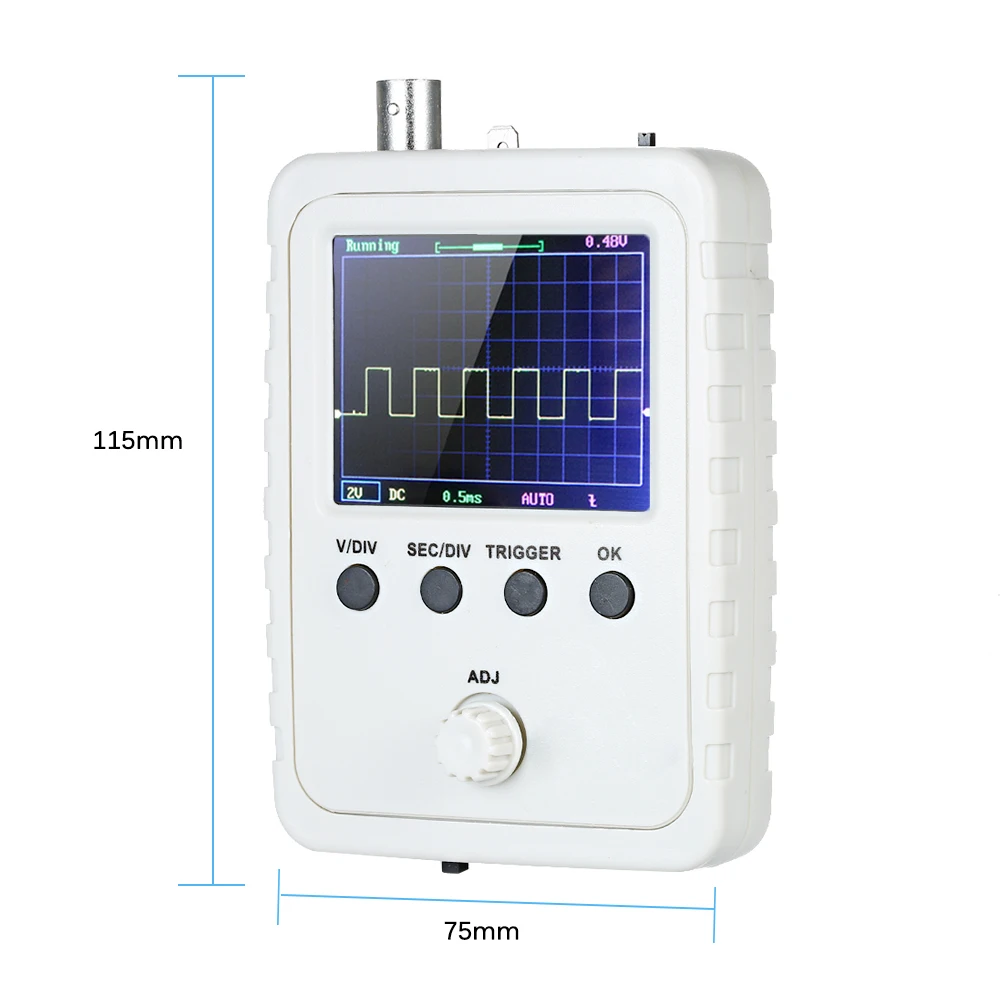

Размер продукта: 115*75*22 мм/4,53*2,95 * 0.87in
Вес изделия: 92 г/3,24 унций
Размер посылка: 202*110*38 мм/7,95*4,33*1,50 дюймов
Вес посылка: 314 г/11,07 унций

Примечание:
В связи с неточной передачей цвета на экране монитора фактический цвет товара может немного отличаться от цвета на изображении.
Просим сделать припуск 1–3 см на ручное измерение.

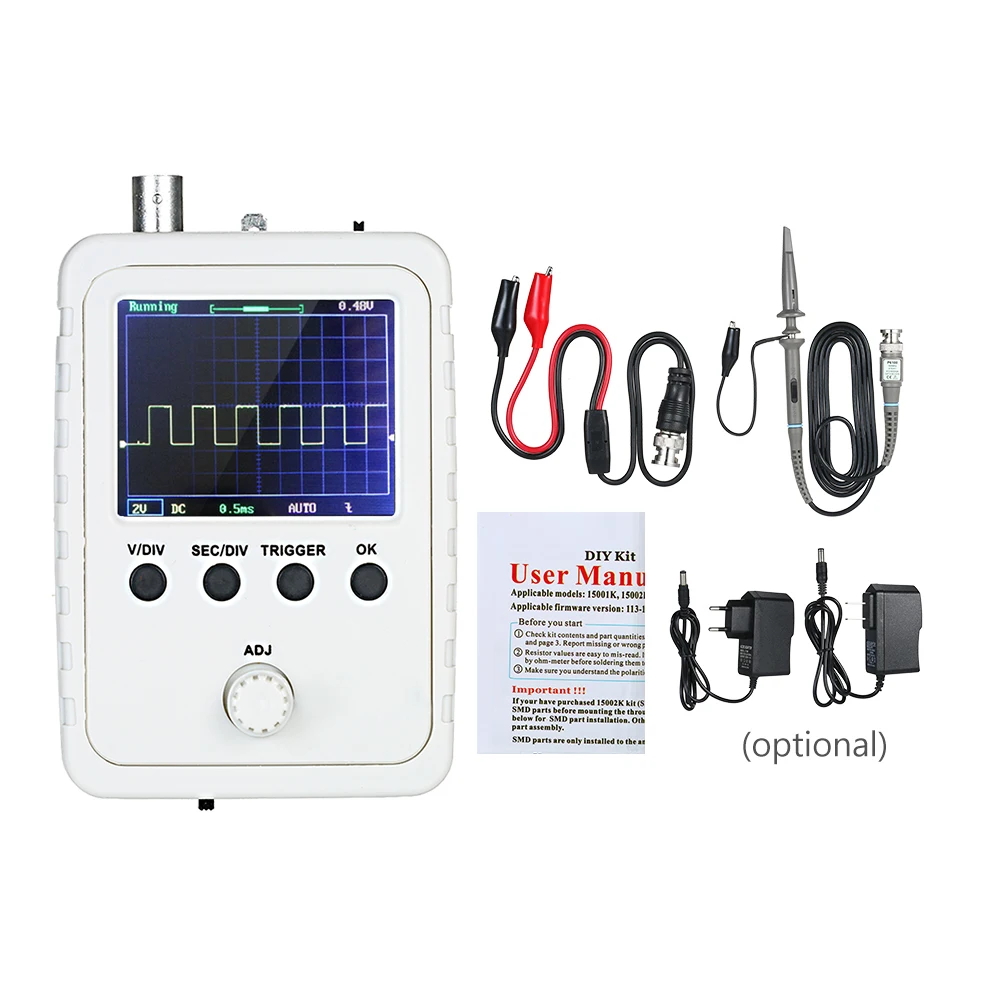

Посылка:
1 * осциллограф

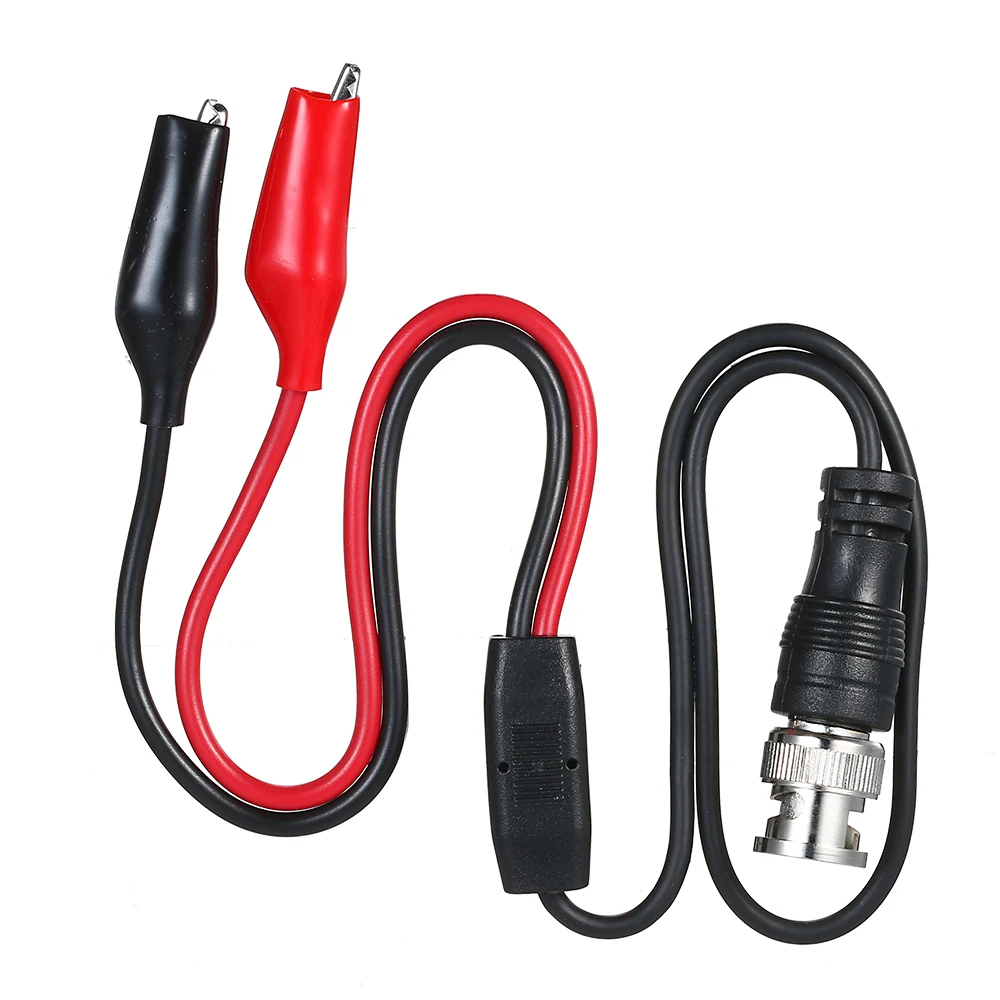

1 * кабель BNC-clip

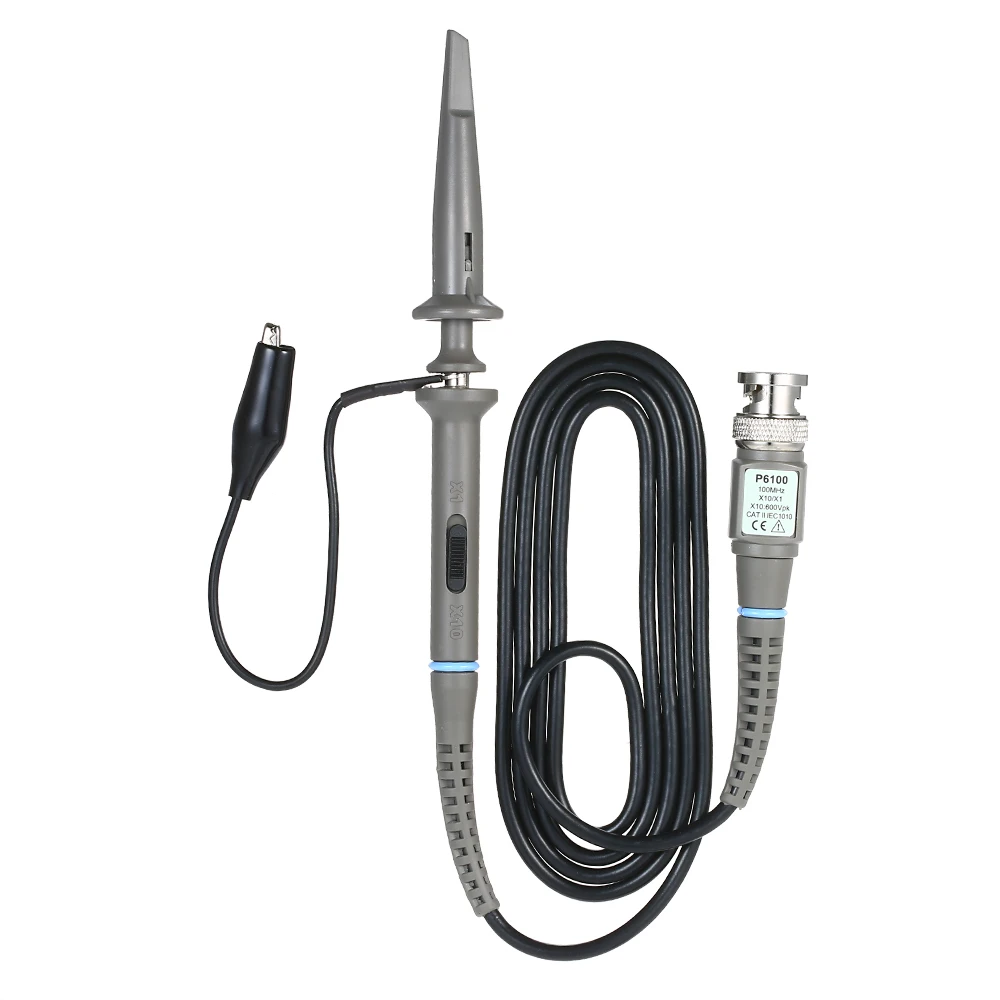

1 * зонд

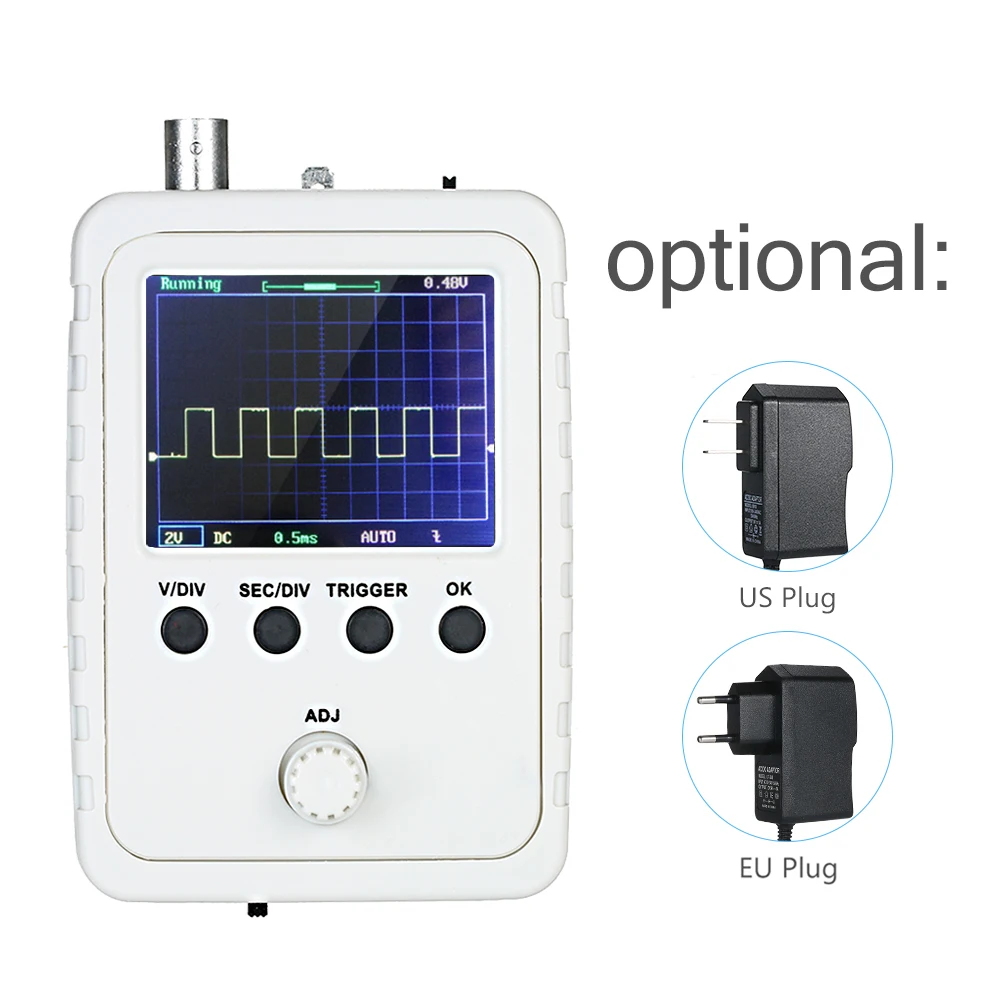

1 * Адаптер питания
1 * Руководство пользователя
