Цифровой двухканальный DDS генератор источника сигнала 250MSa/s 30MHz произвольной

Цифровой двухканальный DDS генератор источника сигнала 250MSa/s 30MHz произвольной

68747

 Особенности:

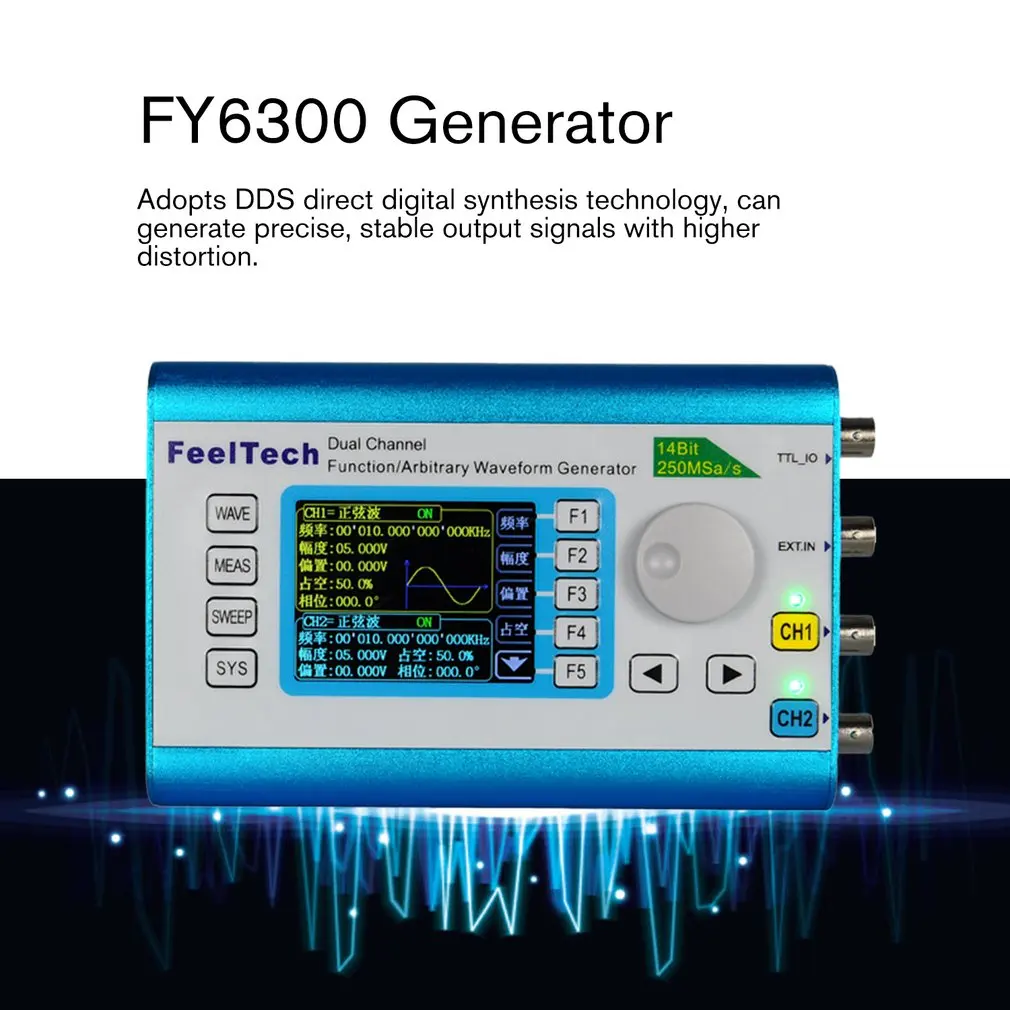

1. Использует технологию прямого цифрового синтеза DDS, может генерировать точные, стабильные Выходные сигналы с более высокими искажениями.
2. Питание от 5 в постоянного тока, удобный и портативный для использования.
3. Может выводить произвольный сигнал и обычную функциональную форму волны (синус/треугольник/квадрат/волновой сигнал sawtooth).
4. Все функции контролируются в цифровом формате, точные и стабильные.
5.2.4 "(320*240) цветной дисплей, одновременное отображение двухканальных параметров формы волны.
6. Максимальная выходная частота (Синусоидальная волна) составляет до 20 МГц, 250MSA/s частота дискретизации и 14 бит вертикального разрешения.
7. Полностью независимый двухканальный выход, может работать в синхронизации, разница в фазе регулируется.
8. С функцией отслеживания каналов: когда функция отслеживания открыта, все параметры обоих каналов могут одновременно обновляться в соответствии с конфигурацией пользователя.
9. Две или более машины могут реализовать многофункциональную синхронную функцию с интерфейсом TTL_IO.
10,15 групп произвольного места хранения волн, глубина памяти/группа составляет 8192*14 бит.
11. Высокочастотное разрешение (общее частотное разрешение-1 Гц) и высокая Амплитудная Разрешающая способность (мин. 0,01 в).
12. Коэффициент мощности каждого канала может быть скорректирован независимо, разрешение регулировки может достигать 0.1%.
13. Может сканировать частоту, амплитуду, смещение и рабочий цикл, с линейной разверткой и логарифмической частотой режимов развертки (макс. до 999,99 s).
14. С функцией импульсного триггера, три дополнительных режима триггера: ручной триггер, внутренний триггер CH2 и внешний триггер.
15. Имеет Измерение частоты, измерение периода, измерение ширины положительного и отрицательного импульса, измерение рабочего цикла и функцию подсчета.

Описание:

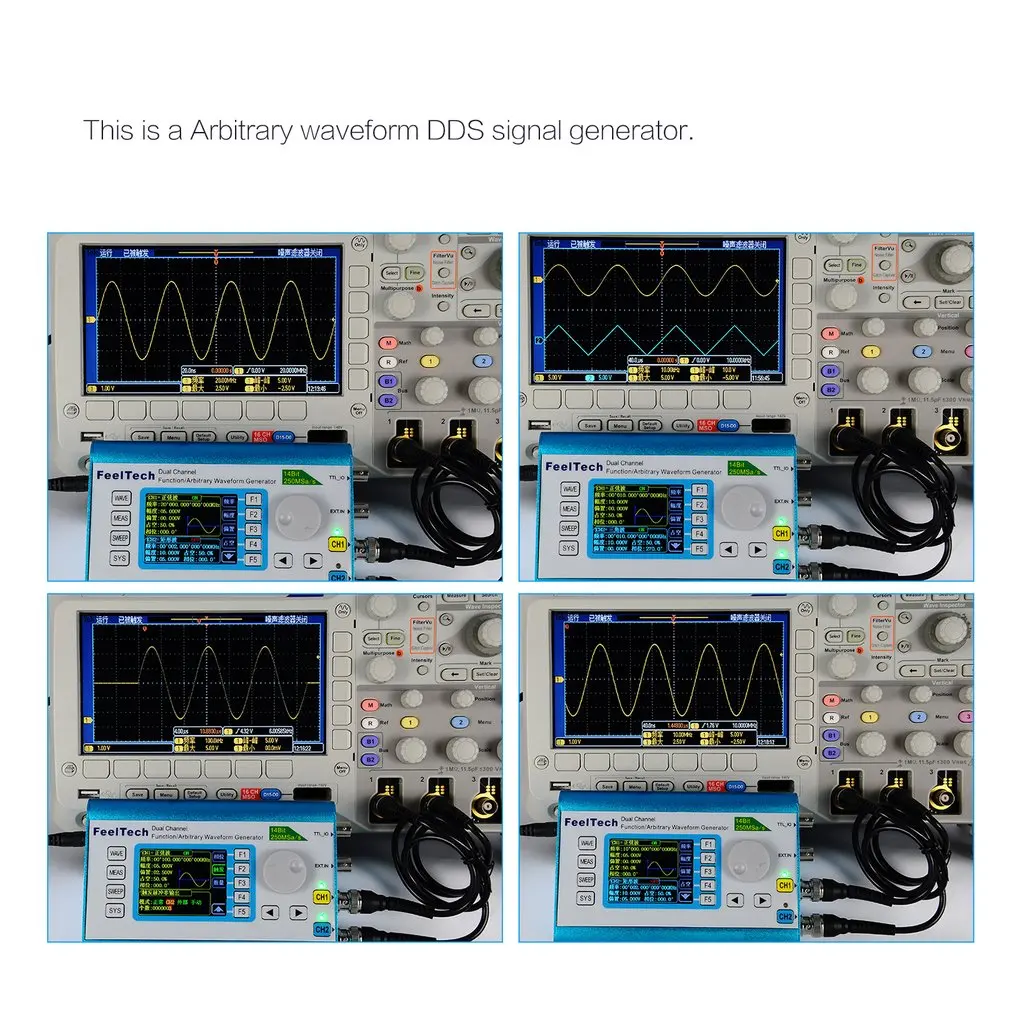

1. Это генератор сигналов DDS произвольной формы.
2. Он принимает Большие весы интегральных схем FPGA, высокоскоростной микропроцессор MCU и с осциллятором в качестве базы во внутренней цепи, что делает сигналы более стабильными. Он имеет полностью независимый двухканальный DDS сигнал и TTL уровень выхода, может генерировать сигналы синуса/треугольника/квадрата/пилообразной/импульсной волны, белого шума и т. Д.

Технические характеристики
Бренд: FellTech

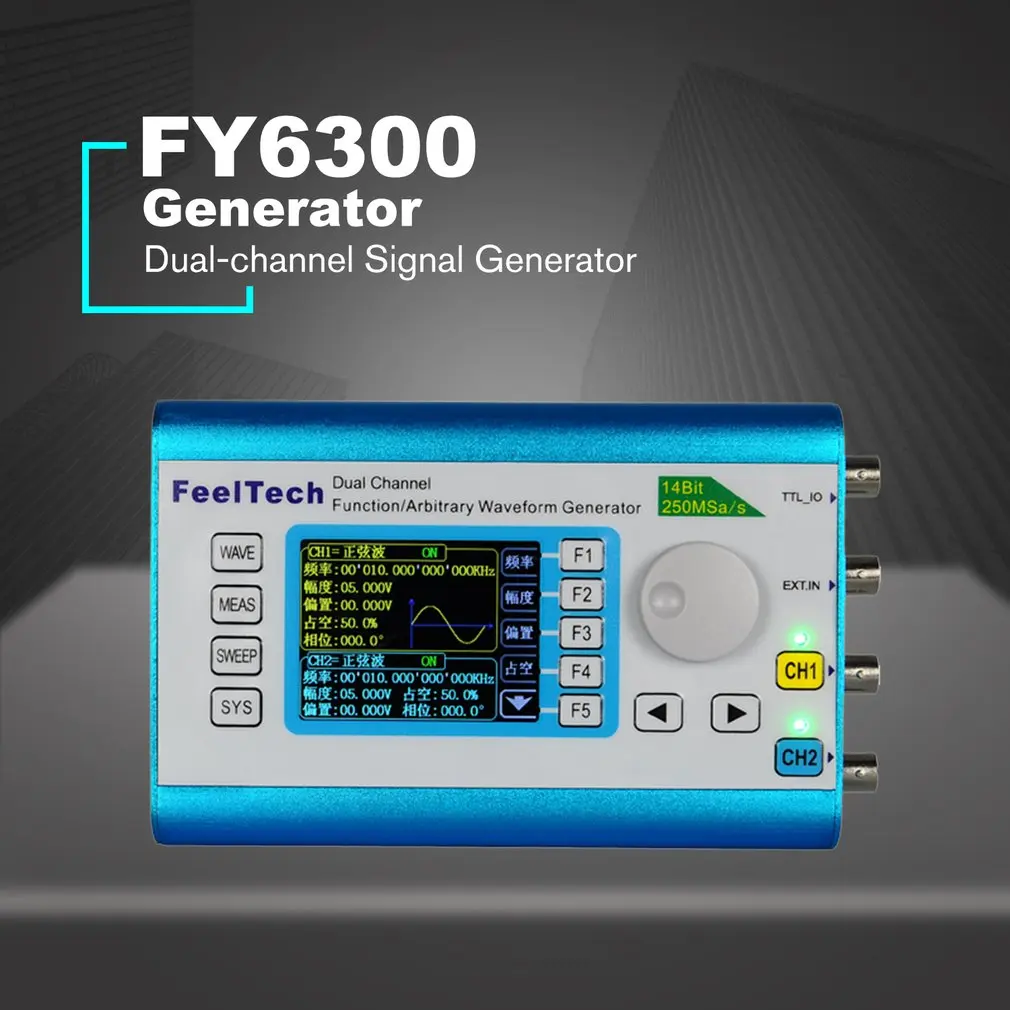

Модель: FY6300

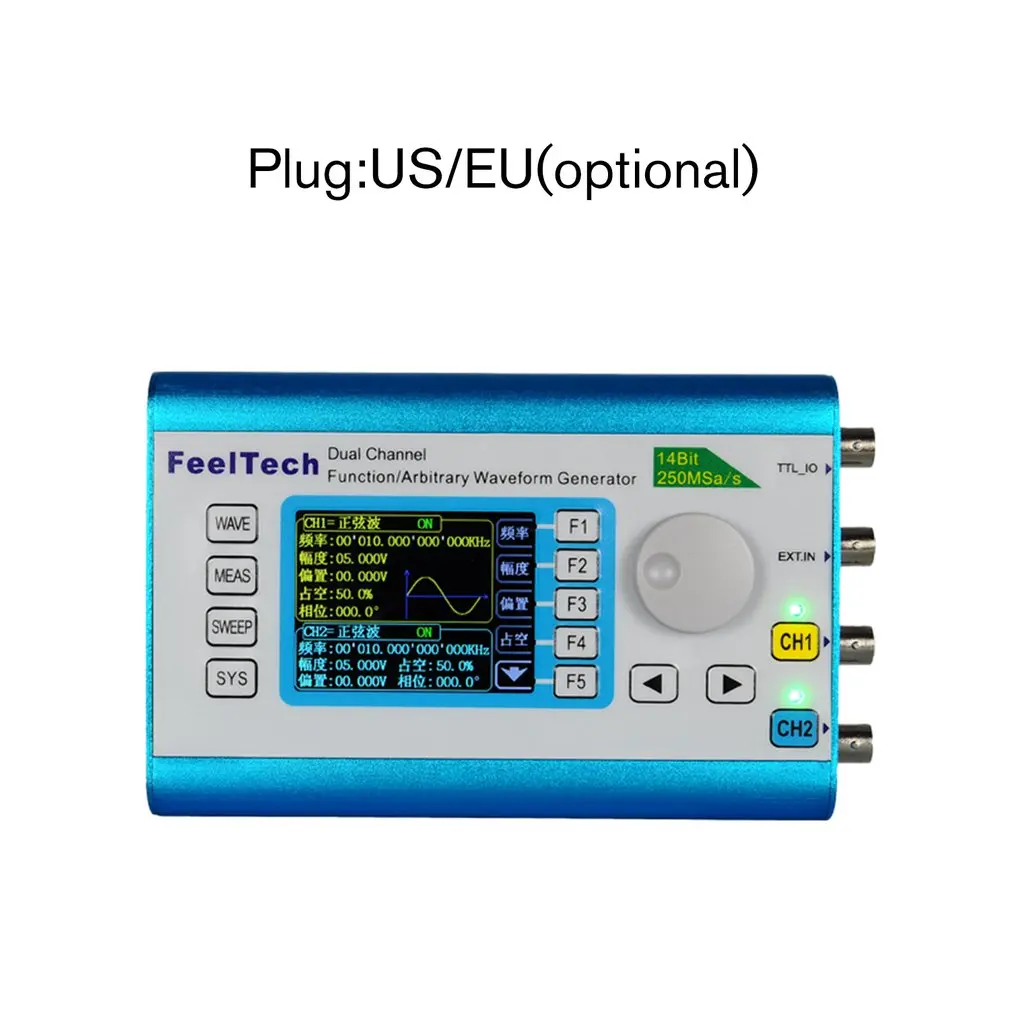

Вилка: США/ЕС (опционально)
Параметры частоты
Частотный диапазон:
Синусоидальная волна: 0 Гц ~ 30 МГц
Квадратная волна: 0 Гц ~ 25 МГц (за исключением модели 2 МГц)
Треугольная волна: 0 Гц ~ 10 МГц (за исключением модели 2 МГц)
Волнистая Пилообразная волна: 0 Гц ~ 10 МГц (за исключением модели 2 МГц)
Частотный диапазон произвольной волны: 0 ~ 10 МГц
TTL/CMOS диапазон цифровой волны: 0 ~ 20 МГц
Минимальная ширина регулировки импульсной волны: 20 нс
Минимальное разрешение частоты: 1μгц (0,000001 Гц)
Погрешность частоты:(+/-)20ppm
Стабильность частоты:(+/-)1ppm/3 часа

Параметры формы волны:
Типы сигналов: Синусоидальная/Треугольная/квадратная/подъемная волнообразная, Lorentz импульсная волна и произвольная форма волны и т. д.
Произвольное волновое нелетучее хранение (64): 64 пользовательских произвольных формы могут храниться
Длина волны: 8192 точек (4K точек) x14 бит
Частота дискретизации: 250MSA/s
Вертикальное разрешение: 14 бит
Синусоидальная волна:
Гармоническая система: ≥ 50dBc(<1 МГц); ≥ 45dBc(1 МГц ~ 20 МГц)
Искажение:<0.5%(20 Гц ~ 20 кГц, 0dBm)
Квадратная волна
Время подъема: ≤ 7 НС (VPP<5 В)
Превышение: ≤ 5%
Диапазон регулировки рабочего цикла: 0.1% ~ 99.9%
Пилообразная волна
Линейность: ≥ 98% (0,01 Гц ~ 10 кГц)
Импульсная волна
Диапазон регулировки ширины импульса: 10 нс ~ 1 с
TTL выход
Время поднятия/понижения уровня: ≤ 10 нс
Амплитуда уровня:>3Vpp
Вентилятор:>8 TTL нагрузка
Выход CMOS
Низкий уровень: <0,3 в
Высокий уровень: 1В ~ 10В
Время поднятия/понижения уровня: ≤ 18 нс
