600W DC12V для AC220V/230V/240 В немодулированная Синусоидальная волна с AC зарядное устройство от сетка инвертирующий усилитель мощности для дома и офиса, для использования в помещениях

Добро пожаловать

Пожалуйста, внимательно прочитайте это руководство перед установкой и управлением инвертором. Это руководство содержит важную информацию и инструкции по безопасности, необходимые для получения производительности, необходимой для вашего приложения. Сохраните это руководство для справки в будущем. Эта серия PS чистая Синусоидальная волна инверторы с компактным размером, инновационный передовой микропроцессор управления, высокая эффективность, прохладный и надежный дизайн.

Серия PS: только синусоидальный инвертор.

Серия PS-C: чистый синусоидальный инвертор с зарядным устройством.

Серия EPS. Инвертор чистой синусоидальной волны с зарядным устройством и функцией UPS.

Предупреждения, предупреждения и Примечания

Очень важно, чтобы любой оператор и установщик этого инвертора прочитали и следовали всемПредупреждения, предупреждения и ПримечанияИ все инструкции по установке и эксплуатации. В частности, соблюдайтеПредупреждения(Возможны серьезные травмы или смерти),Предостережения(Возможность повреждения инвертора и/или другого оборудования), иПримечания(Входит в комплект, чтобы помочь вам в достижении максимальной производительности и долговечности работы от этого инвертора с передовым дизайном.

• Начните работу

При включении моторизованного прибора или инструмента происходит начальный всплеск мощности для запуска. Этот всплеск мощности называется «пусковая нагрузка» или «Пиковая нагрузка». После запуска инструмент или устройство требует меньше энергии для работы. Это называется «непрерывной нагрузкой» с точки зрения требований к мощности. Вам нужно будет определить, сколько энергии требуется вашему инструменту или прибору для запуска (пусковая нагрузка), и он будет продолжен

(300VA-1500VA)

(2000VA-3000VA)

(4000VA-6000VA)

Требования к рабочей мощности (непрерывная нагрузка). Потребление энергии оценивается в ваттах, или может быть рассчитано из ампер (Ампер). Эта информация обычно печатается или печатается на большинстве приборов и оборудования.

Размножение:Ампер переменного токаX220(Напряжение переменного тока) =Ватт

Эта формула обеспечивает близкое приближение непрерывной нагрузки вашего устройства.

Размножение:ВаттX2.= Пусковая нагрузка для большинства приборов

Эта формула обеспечивает близкое приближение стартовой нагрузки большинства приборов. Исключениями являются моторизованные приборы, такие как насосы, морозильные камеры и кондиционеры. Эти устройства могут иметь загрузку до восьми раз больше номинальных ватт.

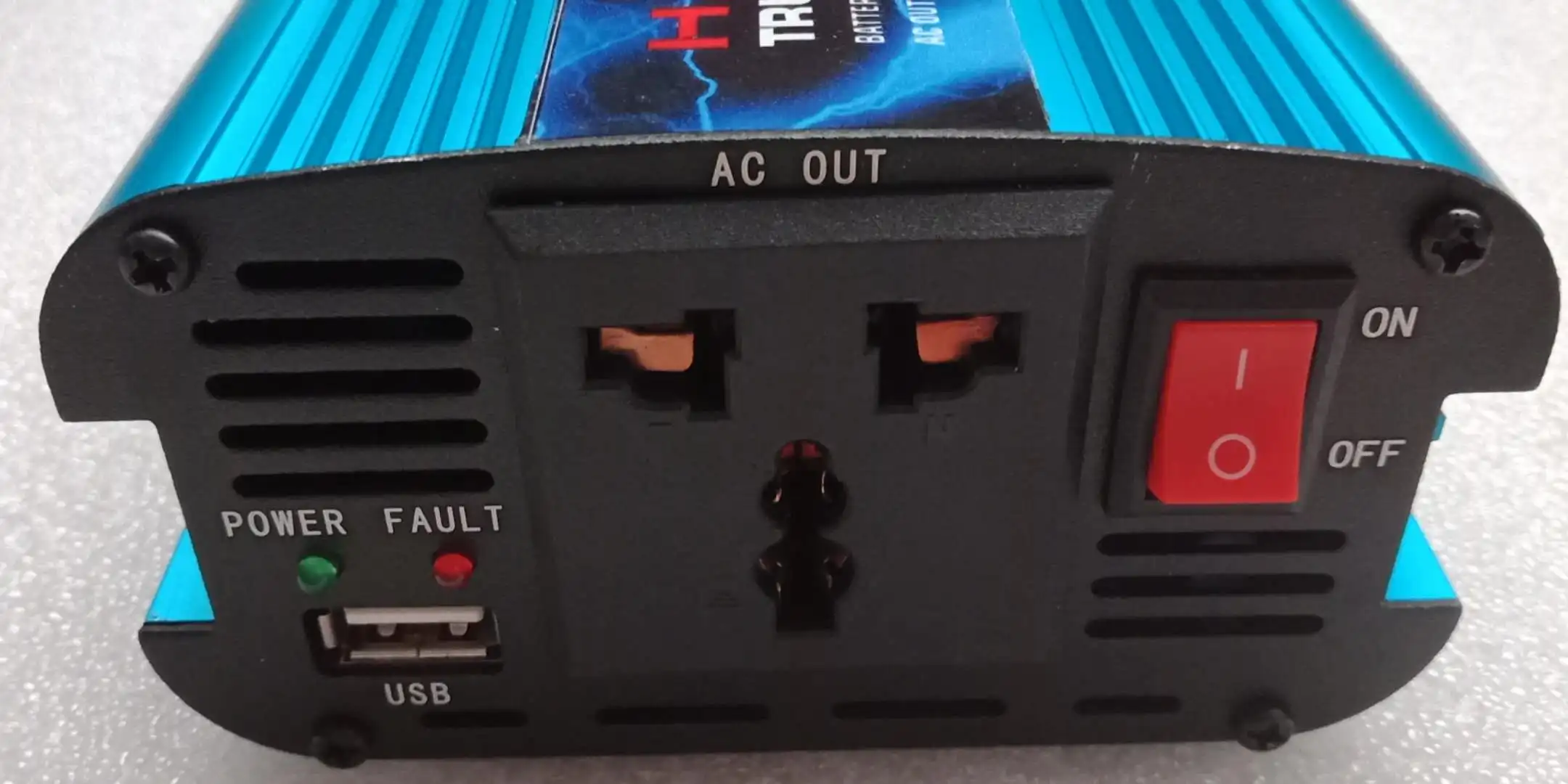

Презентация передней панели и задней панели

1. Розетки переменного тока (эта розетка может отличаться для разных стран), для 4000VA и выше мощности, выходные клеммы используются вместо выходных розеток.

2. Переключатель ВКЛ/ВЫКЛ. Включение и выключение Инверторные цепи.

3. Индикатор неисправности, светодиодный индикатор горит красным цветом, если устройство неисправно.

4. Индикатор питания, этот светодиодный индикатор горит зеленым цветом, если сила переменного тока присутствует (только для PS-C и серии EPS), он горит синим цветом, если устройство входит в режим инвертора.

5. Цифровой дисплей напряжения батареи

6. Цифровой дисплей выходного напряжения. Для моделей 300-1500VA этот раздатчик показывает напряжение батареи при запуске инвертора и при падении напряжения батареи до низкого уровня защиты напряжения батареи.

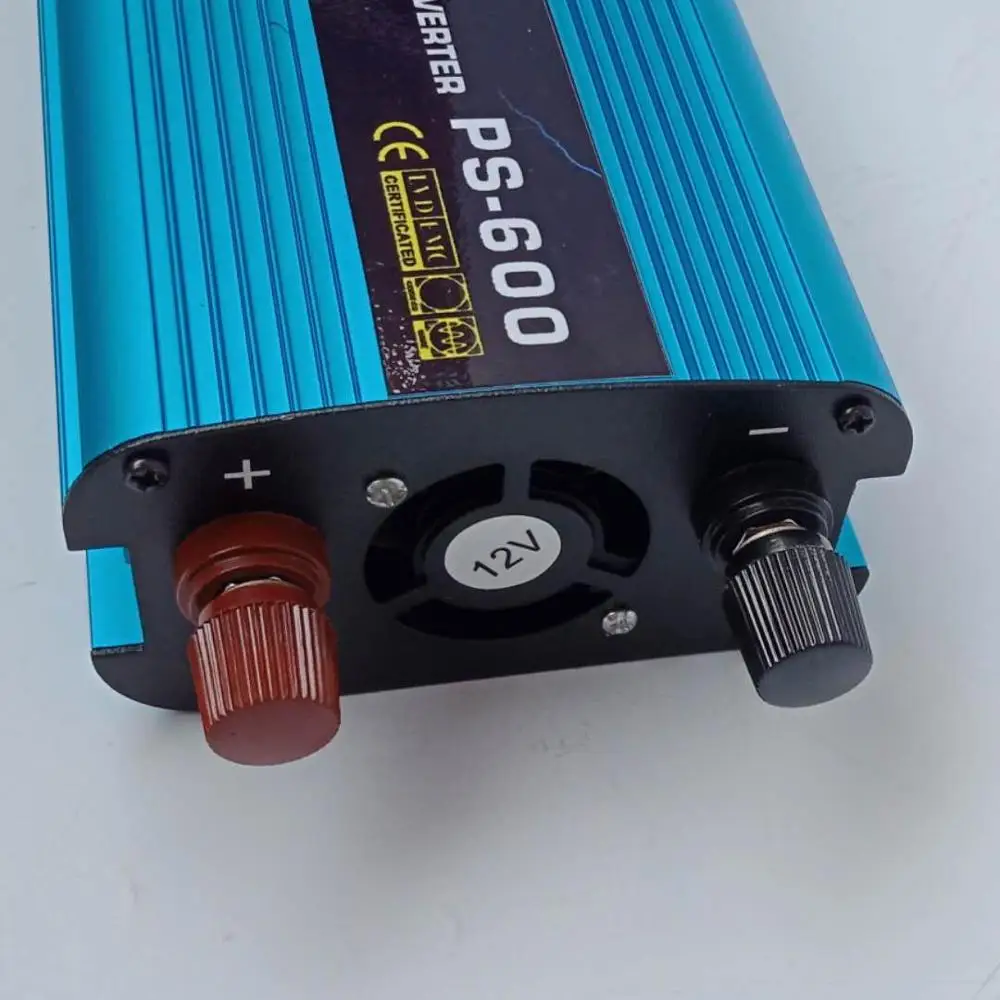

7. Красный входной терминал постоянного тока, подключите его к положительному терминалу аккумулятора.

8. DC черный отрицательный входной терминал, подключите его к отрицательному терминалу батареи.

9. Сетевой разъем переменного тока, подключение к сети переменного тока (доступно только на PS-C и элементах EPS, которые включают зарядное устройство или функцию автоматического переключения)

10. Автоматический выключатель на входе. Автоматическое отключение, если устройство перегружено по току. Нажмите его для сброса после отключения.

11. Высокоскоростные Вентиляторы охлаждения. Вентилятор охлаждения автоматически включается для охлаждения инвертора, когда температура внутри инвертора превышает предустановленный предел. Выключается при снижении температуры.

12. Индикатор зарядного устройства. Этот светодиодный индикатор горит зеленым цветом, если питание переменного тока присутствует, и это указывает на то, что инвертор заряжает аккумулятор.

Размер аккумулятора

Чтобы определить минимальную емкость аккумулятора ампер-час, что вам нужно будет управлять устройствами от инвертора, и любые устройства постоянного тока, работающие от аккумулятора банка. Выполните следующие действия:

1. Перечислите максимальную мощность, которую должен обеспечить инвертор (как указано выше).

2. Оцените количество часов, которые приборы будут использоваться между перезарядкой аккумулятора. Это будет отличаться в зависимости от приборов.

3. Определите общее количество необходимых ватт-часов энергии. Затем умножьте среднее энергопотребление в ваттах на количество часов работы. Например: 2000 ватт в течение 10 часов = 20000 Ватт часов. Использование 2000 Вт (или 200 ампер) в течение 10 часов, как показано выше, затем 200 ампер требуется в течение 10 часов. Это обеспечивает нам Основные часы усилителя (AH) батареи, которые требуются. Десять часов при 200 ампер равен 2000 ампер часов (Ач). Этот ответ является только началом, потому что есть другие условия, которые определяют фактическое время работы. К ним относятся:

• Нагрузка и время использования устройства переменного тока (основной Ампер час)
• Калибр и длина кабеля
• Уровень заряда батарей (между использованием, зарядные устройства должны быть в состоянии полностью зарядить батареи)
• Температура батарей (холодные батареи обеспечивают меньшее количество ампер)
• Возраст и состояние аккумуляторов (старые батареи теряют Емкость (АМП часов)
• Соответствие отключению ненужных нагрузок переменного и постоянного тока.
• Если есть какие-либо сомнения по поводу размера батареи банка, это безопасно, чтобы переоценить Амперметр требования батареи банка.

Примечание:

Важное значение имеет тип батарей, которые вы используете для питания инвертора высокой мощности. Аккумуляторы, используемые для запуска двигателей, не предназначены для многократной зарядки и разрядки. Мы рекомендуем использовать «глубокий цикл» или «морские» батареи.

Кабельные датчики

При подключении инвертора к аккумулятору Используйте самую толстую изолированную медную проволоку, доступную в кратчайшие сроки. Если инвертор и аккумулятор расположены в пределах 4 футов друг от друга, для подключения следует использовать минимальный калибровочный провод AWG8. Когда расстояние между инвертором и батареей 4-6 футов, требуется минимум провода датчика AWG6.

Установка и подключение инвертора

Ваш инвертор не должен быть установлен под капот транспортного средства. Этот инвертор имеет два подключения кабеля постоянного тока, один положительный и один отрицательный. Порядок шагов в следующей процедуры минимизирует опасность возникновения искры возле аккумулятора.

1. Перед установкой и подключением инвертор должен быть в выключенном положении.

2. Инвертор должен быть установлен горизонтально с использованием коррозионно-стойких крепежных элементов размером #10 или больше.

3. Подготовьте все концы кабеля с кольцевыми клеммами на концах аккумулятора.

4. Установите один держатель предохранителя с предохранителем на pos-кабеле близко к концу батареи.

5. Убедитесь, что переключатель включения/выключения, расположенный на передней панели инвертора, находится в положении выключения (O).

6. Убедитесь, что все шнуры устройства или удлинители отключены от инвертора.

7. Подключите неиспользованный кабель к отрицательному (-) терминалу аккумулятора.

8. Подключите отрицательный кабель к отрицательному (-) терминалу инвертора.

9. Изолируйте конец кабеля, чтобы быть подключенным к положительному (+) инвертерному терминалу.

10. Подключите плавленый кабель к клемме батареи положительного (+).

11. Подключите положительный конец кабеля к положительному (+) инвертерному терминалу.

12. Для PS-C и серии EPS Подключите съемный шнур питания к сетевой розетке переменного тока.

Примечание: При первом подключении искрение является нормальным.

Эксплуатация

1. Включите (I) инвертор. Убедитесь, что звуковой сигнал перегрузки не звучит.

2. Выключите (0) инвертор. Звуковой сигнал может также звучать коротко «щебнем». Это нормально.

3. Для PS-C и серии EPS Подключите разъемную вилку питания к сетевой розетке переменного тока, индикатор питания горит зеленым цветом, для серии PS-C это означает, что зарядное устройство работает. Для серии EPS это означает, что зарядное устройство работает не только, но и мощность 220 В переменного тока присутствует на выходе переменного тока.

4. Когда вы подтвердили, что устройство, которое будет работать, выключено, подключите шнур устройства в один из розеток переменного тока 220 В на передней панели инвертора.

5. Включите инвертор. Инвертор начинает процедуру самостоятельного обнаружения, звуковой сигнал одновременно, индикатор питания горит зеленым цветом. Индикатор неисправности горит красным, а затем выключится.

6. Включите устройство.

Примечания:

Звуковой сигнал может сделать мгновенный «chirp», когда инвертор выключен. Этот же сигнал тревоги может также звучать, когда инвертор подключен или отключен от аккумулятора 12 вольт. При использовании удлинительного шнура от инвертора до прибора удлинитель не должен превышать 50 футов.

Время резервного копирования батареи

Вы можете воспользоваться этим простым алгоритмом для расчета времени использования аккумулятора с помощью инвертора:

Время резервного копирования (t)= Напряжение Батареи X Ампераж батареи X 80% X 90%/мощность нагрузки.

Пример: чтобы рассчитать время резервного копирования батареи 12 В/100 ач с нагрузкой 100 Вт,

Резервное копирование время (t)= 10x100x 80% x90 %/100 Вт = 7,2 часов

Примечание: Этот Алгоритм расчета времени резервного копирования предназначен только для справки. Фактическая резервная копия зависит от многих других факторов, как указано вРазмер аккумулятора.

Устранение неполадок

Гарантия

Этот продукт гарантирован первоначальному покупателю в течение одного (1) года с даты первоначальной покупки, без дефектов материала и изготовления. Мы не несем никакой ответственности за последующие повреждения. Ни в коем случае мы не несем ответственности за любое количество повреждений, превышающее сумму, уплаченную за товар в розницу.
