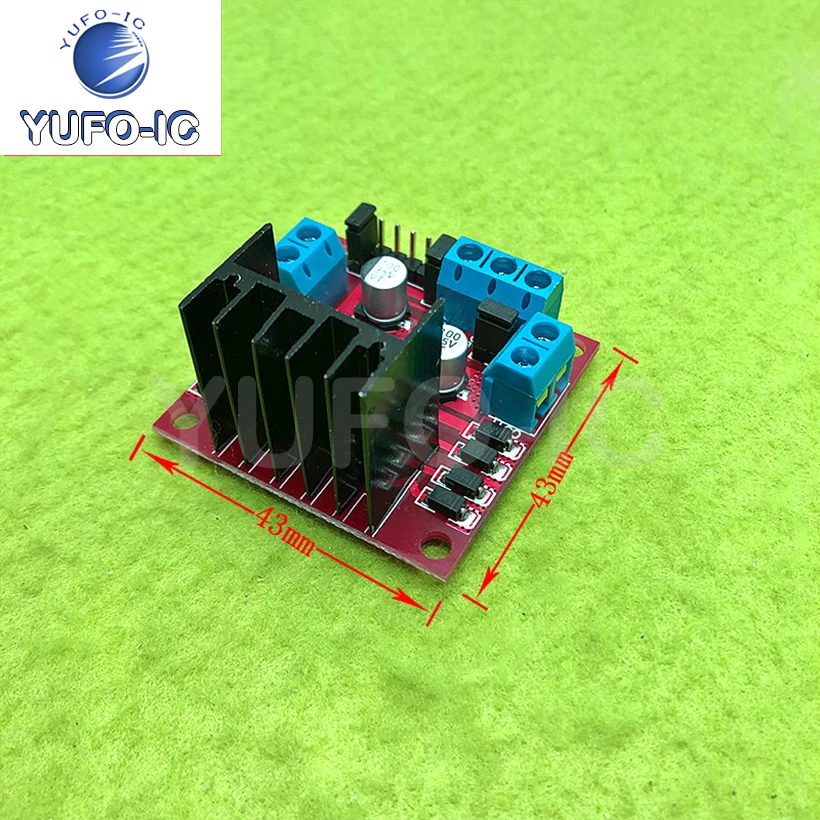

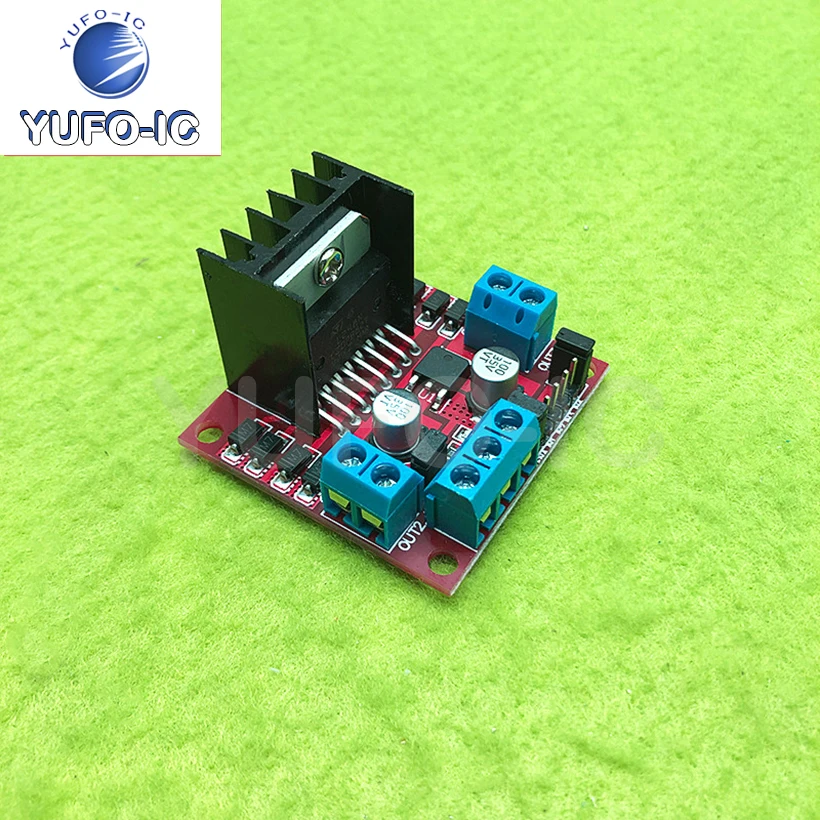

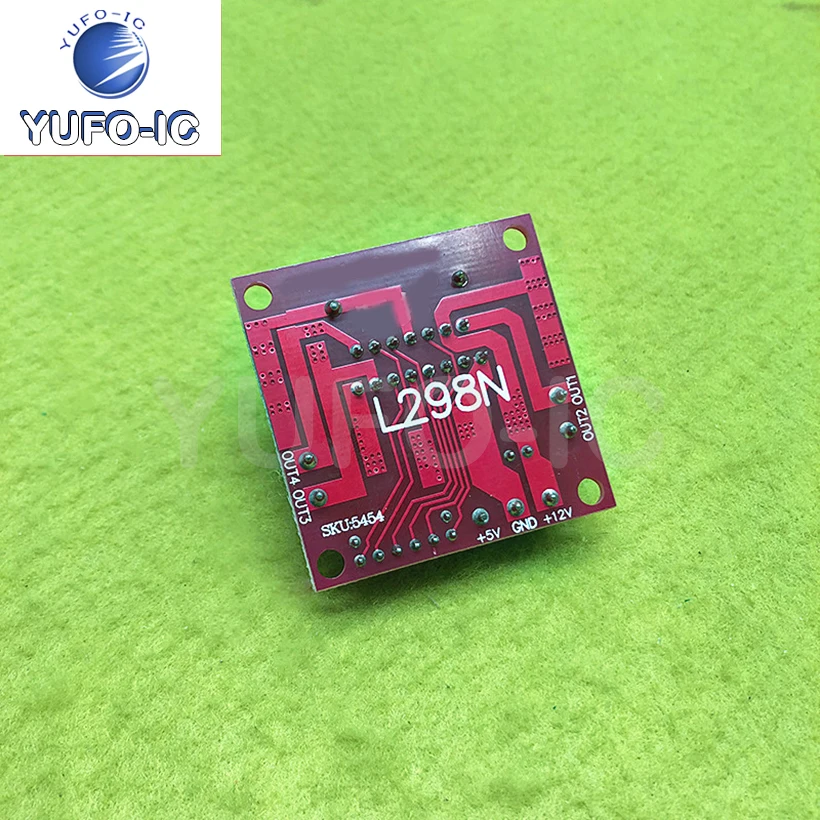

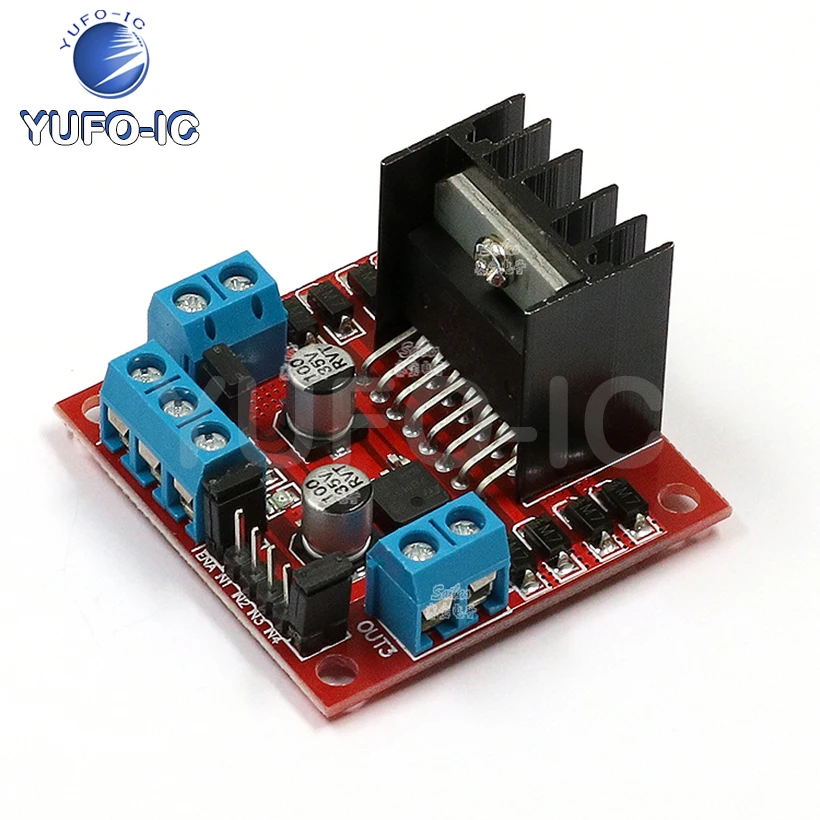

Модуль платы управления двигателем L298n шаговый двигатель постоянного тока

Модуль платы управления двигателем L298n шаговый двигатель постоянного тока

L298N-motor диск module_protocoles: http://pan.baidu.com/s/1CammE

Демонстрационное видео:http://v.ku6.com/show/jDlTZ-WAtZP-434O6_7tEg...html? nr = 1 & st = 1_9_4_1 & nr = 1

L298N Модуль драйвера двигателя шаговый двигатель Интеллектуальный робот может управлять двумя двигателями

Скачать PDF http:/Wechat

L298n _ двигатель module_protocoleshttp://wenku.baidu.com/view/bb2431ed941ea76e58fa04f7.htmlСсылка на гоночные двигатели:http://item.taobao.com/item.htm? spm = 0.0.0.0.NKi9lC & id = 21941975514

L298N Драйвер модуля Стандартный 28BYJ шаговый двигатель:

28BYJ-48 шаговый двигатель link:http://item.taobao.com/item.htm? spm = a1z10.3.w1017-1107627085.19.NbKazl и id = 19611670763 &

Совет по разработкеСсылка:http://shop59543443.taobao.com/search.htm? поиск = y & ключевое слово = R3 & низкая цена = & highPrice = & v = 1Вопросы, требующие внимания:

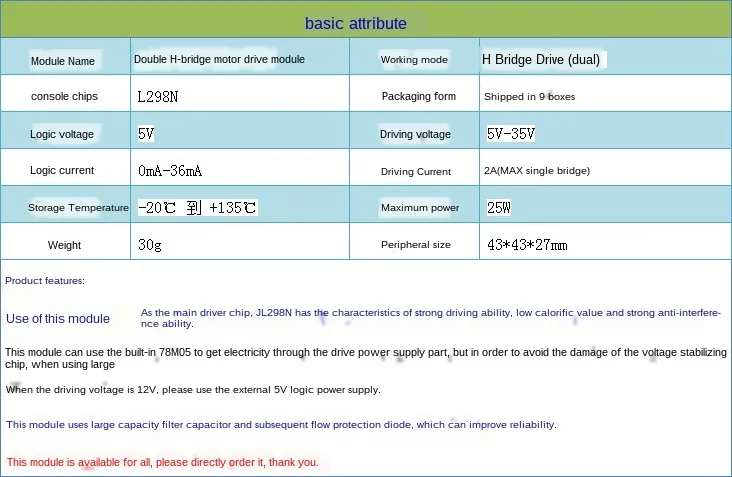

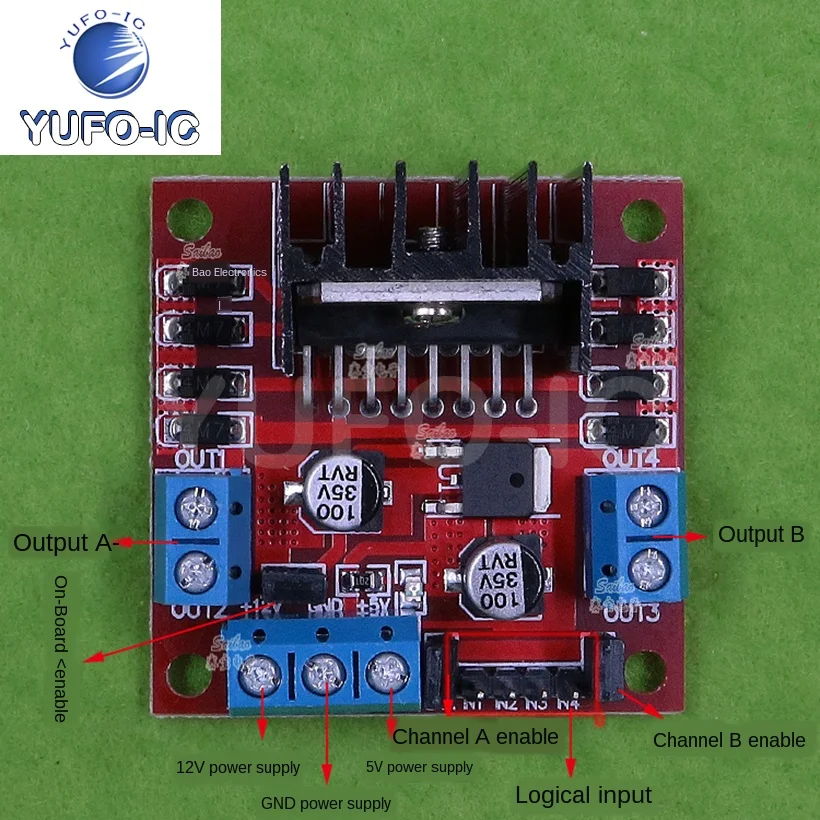

1. Когда напряжение привода (Предыдущий, указанный как вход 12 В, может фактически принять входной диапазон 7-12 В) 7 в
-12 В, может включить Бортовой Блок питания 5 В логики, при использовании бортового блока питания 5 в после интерфейса + 5 В
Источник питания не входит в напряжение, но может привести к напряжению 5 В для внешнего использования. (Это обычное приложение!)

2. Когда напряжение вождения выше 12 В, составляет менее или равен 24 В (Руководство чипа может поддерживать до 35 в, но в соответствии с
Консервативная максимальная поддержка напряжения 298 до 24 В уже была большой рыбой в маленьком пруду!) когда, например, для привода номинального напряжения
18V двигатель.Необходимо сначала удалить на выходе 5 в включить колпачки перемычки. Затем в 5 в выходной порт внешний доступ 5 В

5 в включить I. Е.A Уровень 5 ВКонтрольный сигналКогда этот сигнал является входным, иПривод двигателяБлок питания является нормальным,Привод двигателяВыходной ток модуля. В противном случае, даже если источник питания является нормальным источником питания, двигатель также не имеет тока.
Напряжение L298N внутренняя логическая схема питания. (Это высоковольтный привод нетрадиционных!)

★Экземпляр приложения

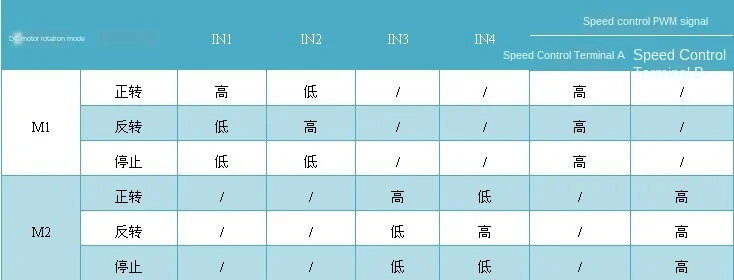

1. Для привода двигателя постоянного тока

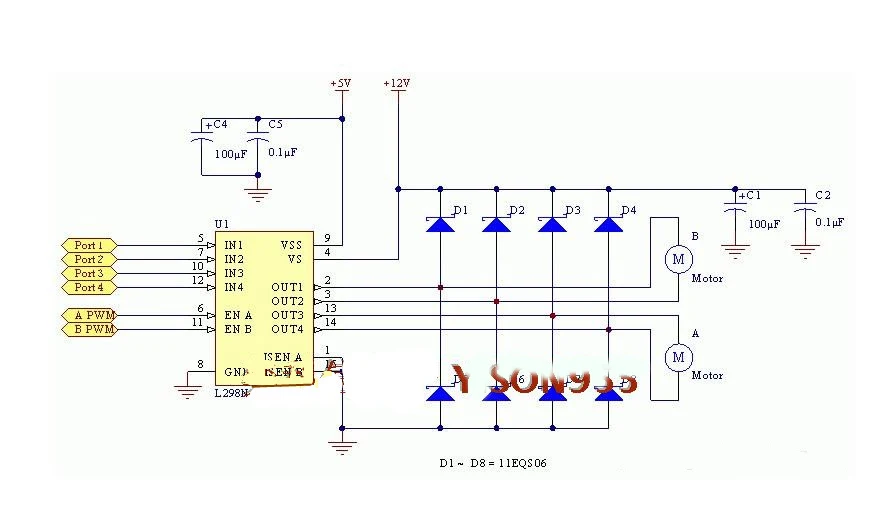

Благодаря этому модуль-это 2-полосная H-моста драйвер, может быть с приводом в одно и то же время двумя двигателями,

Включите ENB после,
Может быть отдельно от В1 IN2 входного PWM сигнала приводного двигателя 1 скорости вращения и направления
Может быть отдельно от входного PWM сигнала IN3 IN4 для привода двигателя 2 скорости вращения и направления

2: Драйвер шагового двигателя
Привод обычные 4-проводной 2-х фазный мотор соединение, как показано на рисунке ниже
Включите ENB после

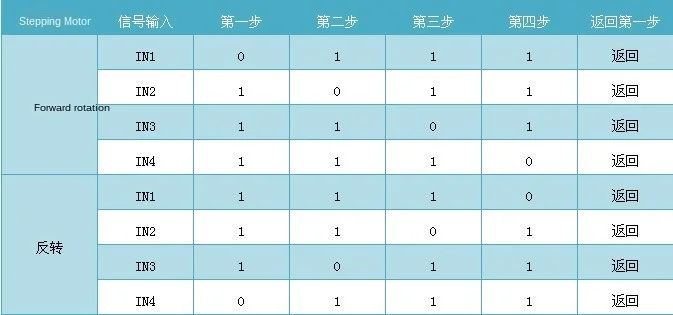

От IN1--IN4 введите следующее время привода для управления скоростью и направлением шагового двигателяЯ боюсь2: Драйвер шагового двигателя
