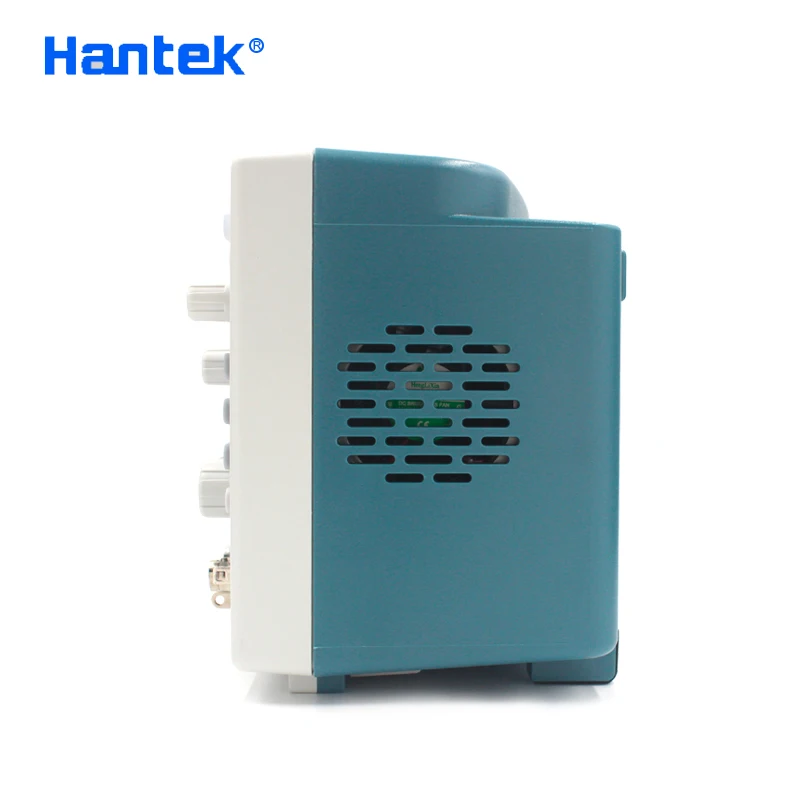

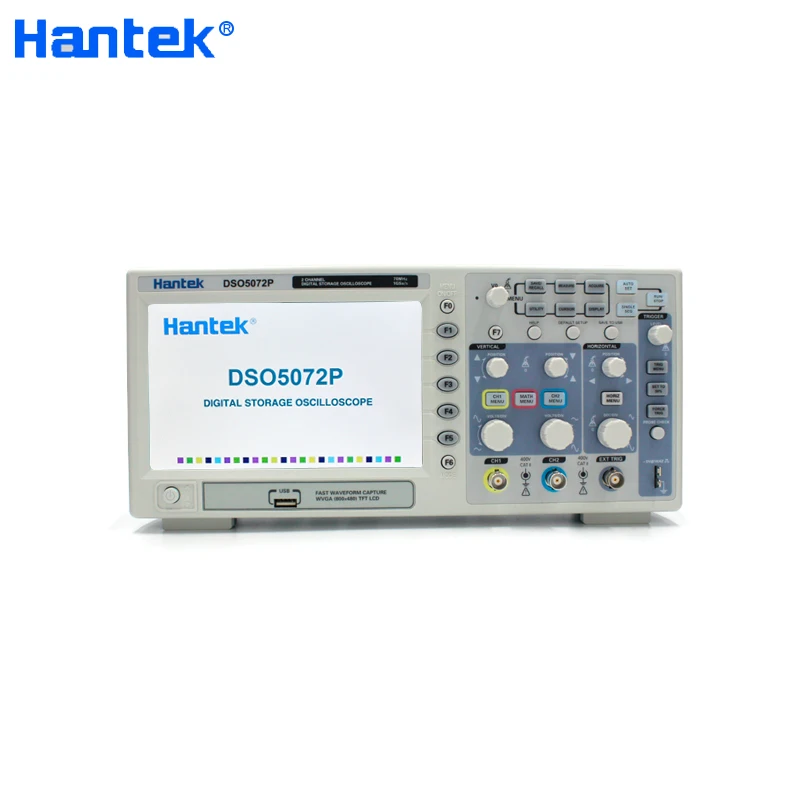

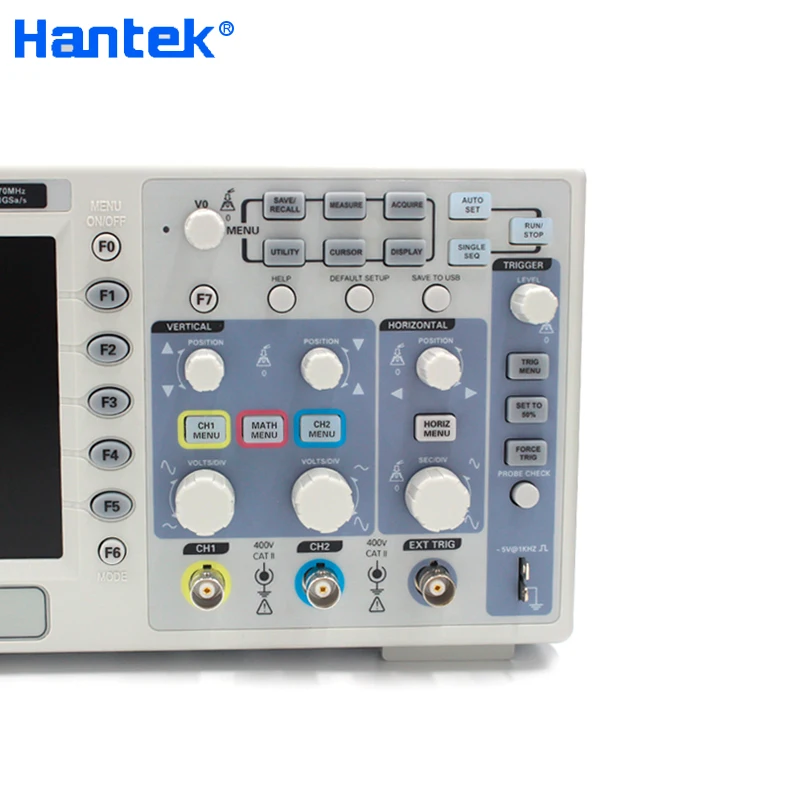

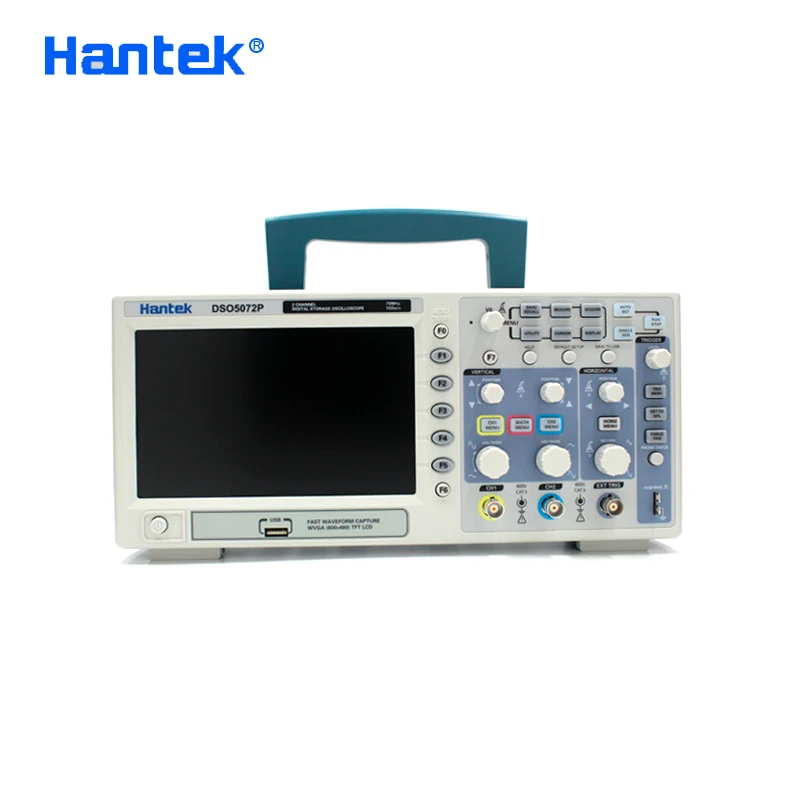

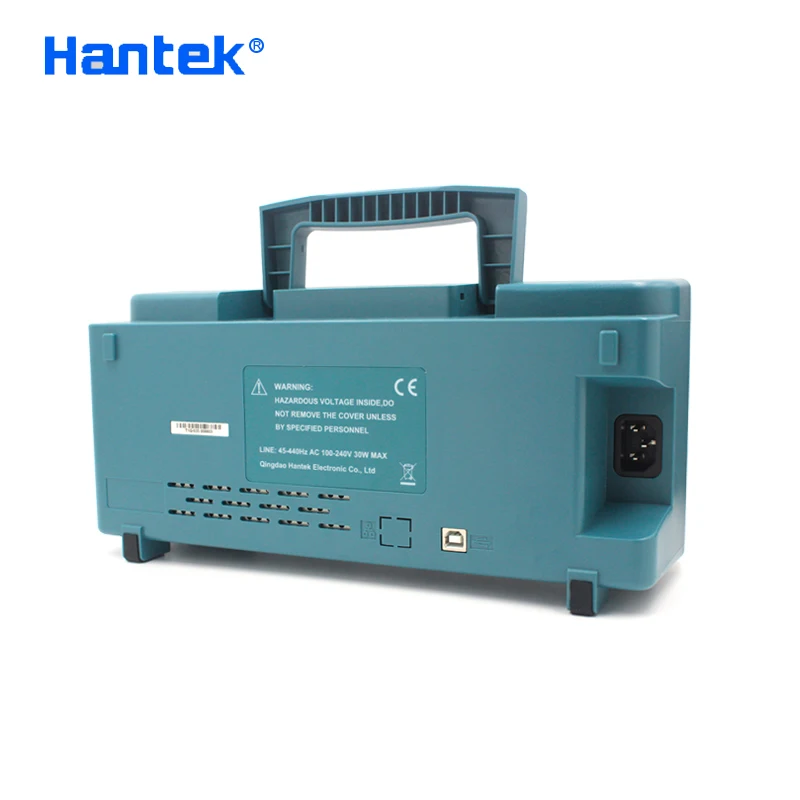

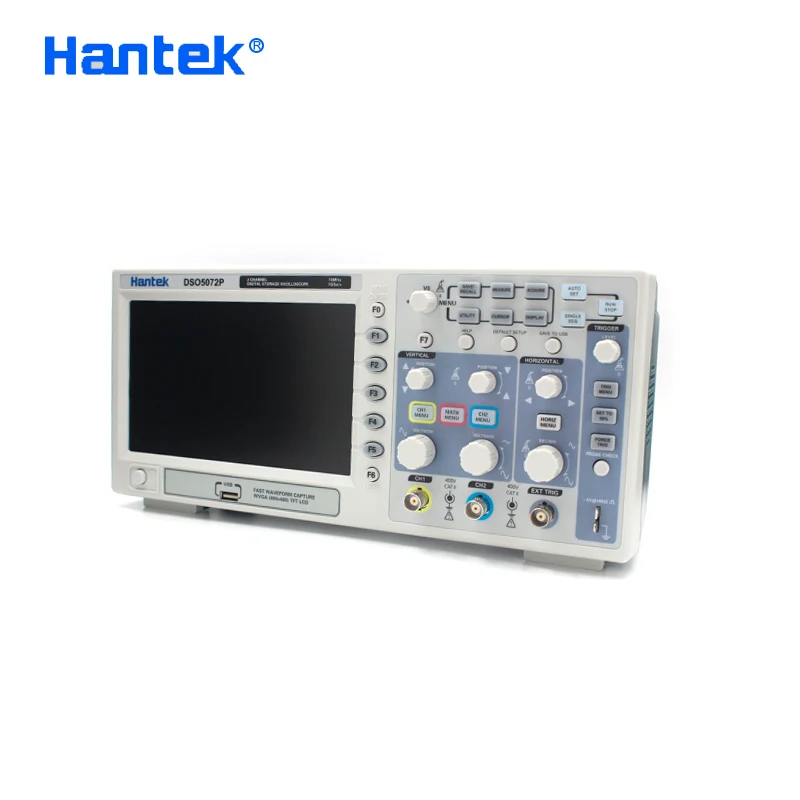

Цифровой осциллограф Hantek DSO5072P 2 канала полоса пропускания 70 МГц 1 Гвыб./с 40K TFT |

Модель

DSO5202P

DSO5102P

DSO5072P

Полоса пропускания

200 МГц

100 МГц

70 МГц

Канал

2

Образец в реальном времени

1 Гвыб/с

Эквивалентный образец

25 Гвыб/с

Глубина памяти

40 К

Время подъема

1,7н

3,5 нс

5 нс

Точность временной базы

50ppm

Временной диапазон

2ns/div-40s/div

4ns/div-40s/div

Импенданс ввода

1 м

Диапазон напряжения/деления

2 мВ/деление-5 В/дел

Конвертер A/D

8 бит

Диапазон положения

50 в (5 В/дел), 40 в (2 в/дел-500 мВ/деление),
2 В (200мВ/div-50mV/дел), 400мв (20мв/div-2mV/дел)

Точность усиления постоянного тока

3% для нормального или среднего режима приобретения, 5 В/дел до 10мв/дел;
4% для нормального или среднего режима приобретения, 5 мВ/дел до 2 мВ/дел

Ограничение полосы пропускания

20 МГц

Типы триггеров

Край, видео, импульс, наклон, со временем, альтернатива

Источник запуска

CH1, CH2, EXT, EXT/5, линия переменного тока

Математика

+,-, X, Дия

Измерение курсора

Разница напряжения между курсорами:В;
Разница во времени между курсорами: т;
Взаимный т в герцах (1/т);

Автоматическое измерение

Частота, период, среднее значение, Pk-Pk, Cycli RMS, минимум, максимум, время подъема, время падения, + ширина импульса,-ширина импульса, Delay1-2Rise, Delay1-2Fall, + долг, -Duty, Vbase, Vtop, Vmid, Vamp, Overshoot, Preshoot, Preiod Mean, Preiod RMS, FOVShoot, RPREShoot, B WIDTH, FRF

Дисплей

Цветной ЖК-дисплей TFT 7 дюймов 16K, 800*480 точек

Размеры

313 мм x 108 мм x 142 мм

Вес

2,08 кг

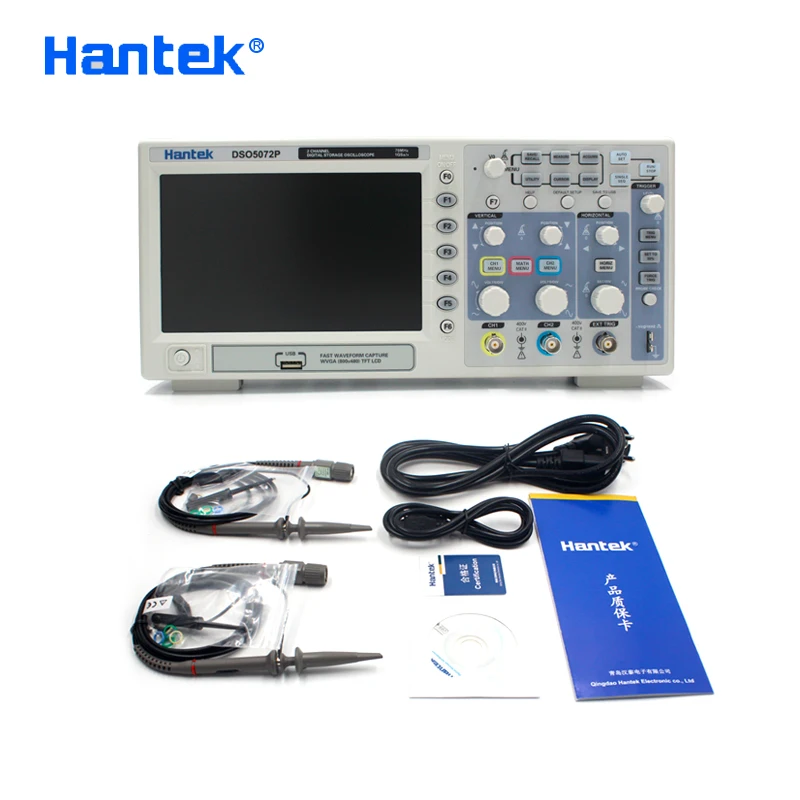

Стандартный зонд

PP200x2

PP150X2

PP80X2
